Legende zu Bild 178:
[1] Anschluss vom Modul MS100 (aus Zubehör Anschluss-Set solare
Heizungsunterstützung SHU)
[2] Anschluss vom Modul MM100 mit Kodierung 1 (aus Zubehör
Heizkreiserweiterung 1 oder Zubehör Heizkreiserweiterung 2)
[3] Anschluss vom Modul MM100 mit Kodierung 2 (aus Zubehör
Heizkreiserweiterung 2)
PS1 Solarpumpe
TS1 Kollektortemperaturfühler
TS2 Pufferspeicher-Temperaturfühler solar unten
PC1 Heizkreispumpe
VC1 3-Wege-Mischer
TC1 Vorlauftemperaturfühler
6.4 Anschlüsse am Steuergerät

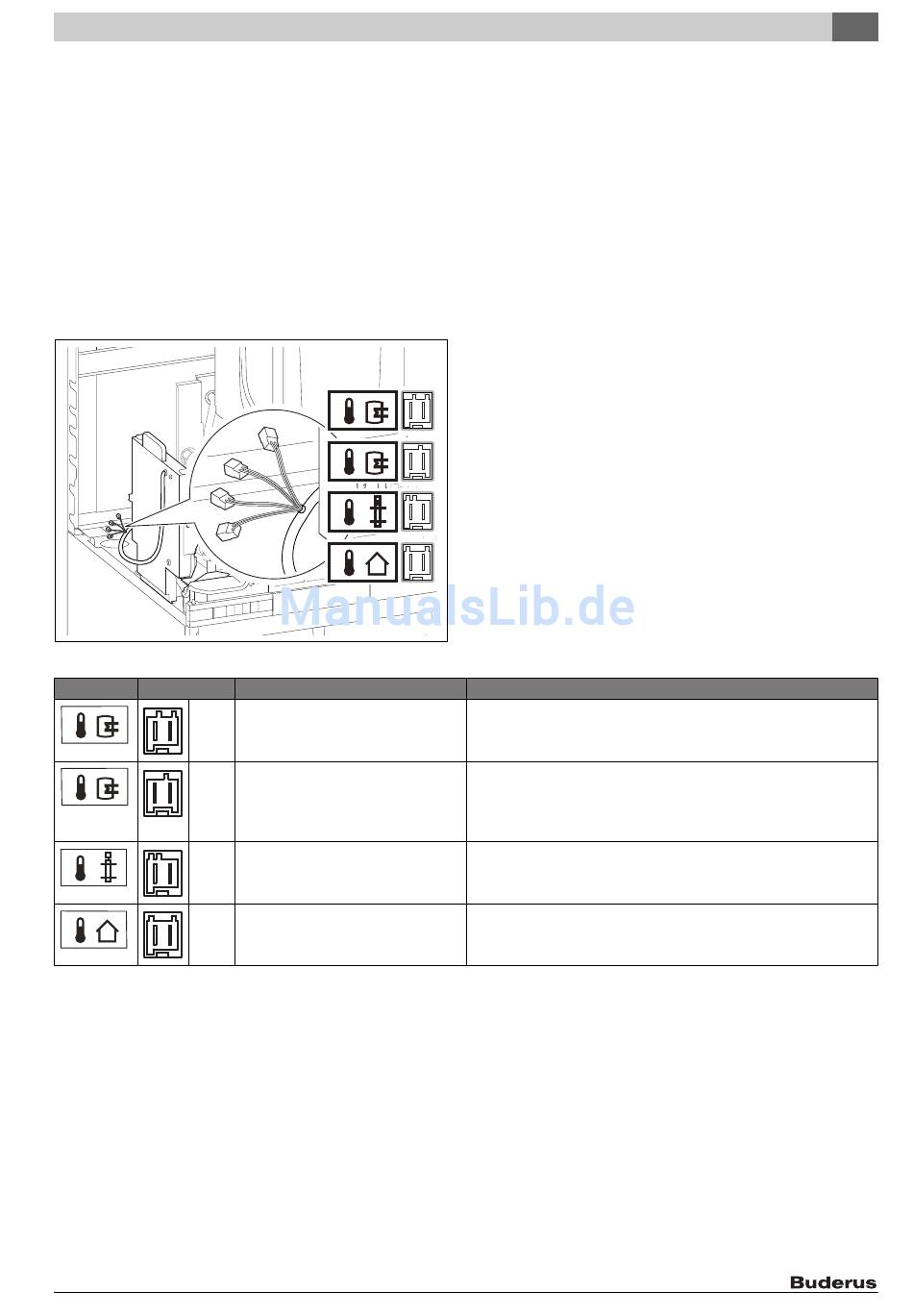

Bild 179 Stecker am Steuergerät
Symbol

Kodierung

weiß
rosa
grau
natur
Tab. 27 Anschlüsse am Steuergerät
Logamax plus – 6720848142 (2015/10)
0 010 007 569-002
Funktion
Temperaturfühler Warmwasserspeicher Der Stecker vom Temperaturfühler am Warmwasserspeicher ist hinter
Pufferspeicher-Temperaturfühler (TS3) Pufferspeicher-Temperaturfühler (TS3) vom Zubehör Anschluss-Set Hei-
Temperaturfühler hydraulische Weiche
Außentemperaturfühler
Beschreibung
dem Steuergerät nach oben geführt.
▶ Stecker vom Temperaturfühler Warmwasserspeicher anschließen.
zungsunterstützung HU oder Zubehör Anschluss-Set solare Heizungsun-
terstützung SHU.
▶ Pufferspeicher-Temperaturfühler (TS3) anschließen.
Temperaturfühler hydraulische Weiche vom Zubehör Heizkreiserweite-
rung 2.
▶ Temperaturfühler der hydraulischen Weiche anschließen.
Der Außentemperaturfühler für die Bedieneinheit wird am Gerät ange-
schlossen.
▶ Außentemperaturfühler anschließen.
Elektrischer Anschluss 6
