13 Gasartenanpassung
▶ Plombe entfernen.
▶ Schraube lösen.
▶ Einstelldüse entsprechend der gewünschten Gasart einstellen.
▶ Gerät einschalten.
▶ Stopfen am Abgasmessstutzen entfernen.
▶ Abgassonde ca. 85 mm in den Abgasmessstutzen schieben.
▶ Messstelle abdichten.

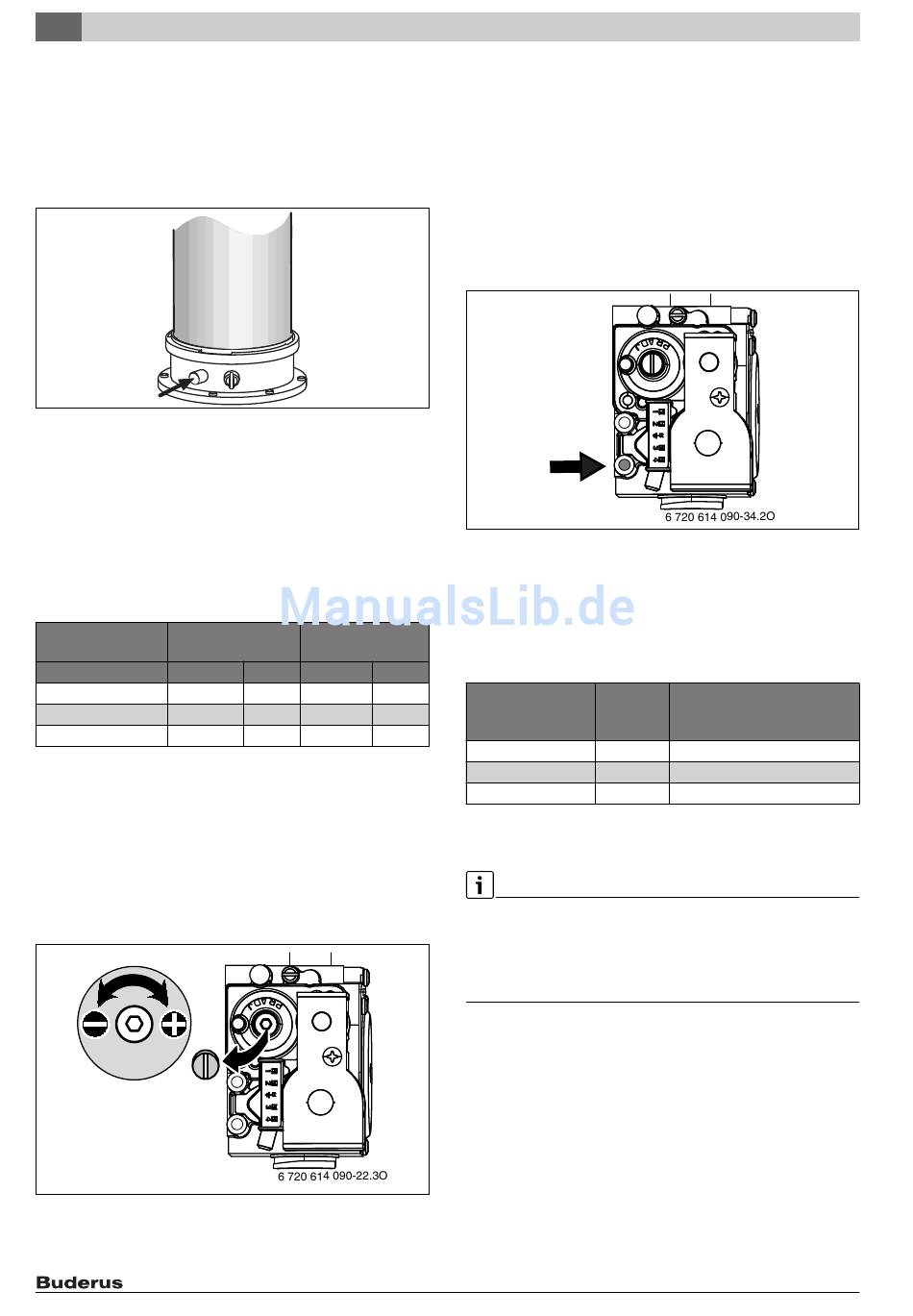

Bild 195 Abgasmessstutzen
▶ Um die Wärmeabgabe sicherzustellen: Heizkörperventile öffnen.
▶ Schornsteinfeger-Taste drücken, bis sie leuchtet.
Nach kurzer Zeit geht der Brenner mit maximaler Nennwärmeleistung
in Betrieb.
▶ CO - oder O -Gehalt messen.
2 2
▶ CO - oder O -Gehalt für die maximale Nennwärmeleistung gemäß
2 2
Tabelle 44 prüfen und ggf. nachstellen.
▶ Um den CO -Gehalt zu erhöhen, Einstelldüse nach links drehen.
2
▶ Um den CO -Gehalt zu verringern, Einstelldüse nach rechts drehen.
2
maximale Nenn-
wärmeleistung
Gasart CO
2
Erdgas E, Erdgas LL 9,5 %
1)
Flüssiggas (Propan) 10,8 %
Flüssiggas (Butan) 11,9 %
1) Standardgehalt für Flüssiggas bei ortsfesten Behältern bis 15 000 l Inhalt
Tab. 44 CO - und O -Gehalte
2 2
▶ CO-Gehalt messen.
Der CO-Gehalt muss < 250 ppm sein.
▶ Schornsteinfeger-Taste erneut drücken, zur Auswahl der minimalen
Nennwärmeleistung.
▶ CO - oder O -Gehalt messen.
2 2
▶ Plombe an der Einstellschraube der Gasarmatur entfernen und CO
oder O -Gehalt für minimale Nennwärmeleistung einstellen.
2
Bild 196
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und ggf. nachstellen.
106
6 720 614 153-07.2O
minimale Nenn-
wärmeleistung
O CO O
2 2 2
4,0 % 8,6 % 5,5 %
4,6 % 10,2 % 5,5 %
3,2 % 11,2 % 4,3 %
2
▶ Schraube an der Einstelldüse festschrauben.
▶ Gasarmatur und Einstelldüse verplomben.
▶ Schornsteinfeger-Taste erneut drücken.
Das Gerät geht wieder in den normalen Betrieb.
▶ CO - oder O -Gehalte im Inbetriebnahmeprotokoll eintragen.
2 2
▶ Abgassonde aus dem Abgasmessstutzen entfernen und Stopfen
montieren.
13.3 Gas-Anschlussdruck prüfen
▶ Gerät ausschalten und Gashahn schließen.
▶ Schraube am Messstutzen für Gas-Anschlussdruck lösen und Druck-
messgerät anschließen.
Bild 197
▶ Gashahn öffnen und Gerät einschalten.
▶ Wärmeabgabe durch geöffnete Heizkörperventile sicherstellen.
▶ Schornsteinfeger-Taste drücken, bis sie leuchtet.
Nach kurzer Zeit geht der Brenner mit maximaler Nennwärmeleistung
in Betrieb.
▶ Erforderlichen Gas-Anschlussdruck nach Tabelle prüfen.
Gasart
Erdgas E, Erdgas LL
1)
Flüssiggas (Propan)
Flüssiggas (Butan)
1) Gemisch aus Propan und Butan für ortsfeste Behälter bis 15 000 l Inhalt
Tab. 45 Zulässiger Gas-Anschlussdruck
-
Außerhalb des zulässigen Druckbereichs darf keine Inbetriebnahme er-
folgen.
▶ Ursache ermitteln und die Störung beseitigen.
▶ Wenn dies nicht möglich ist: Gerät gasseitig sperren und den Gasver-
sorger verständigen.
▶ Schornsteinfeger-Taste erneut drücken, zur Auswahl der minimalen
Nennwärmeleistung.
▶ Schornsteinfeger-Taste erneut drücken.
Das Gerät geht wieder in den normalen Betrieb.
▶ Gerät ausschalten, Gashahn schließen, Druckmessgerät abnehmen
und Schraube festdrehen.
▶ Verkleidung wieder montieren.
Nenndruck Zulässiger Druckbereich bei
[mbar] maximaler Nennwärmeleistung
[mbar]
20 17 - 25
50 42,5 - 57,5
50 42,5 - 57,5
