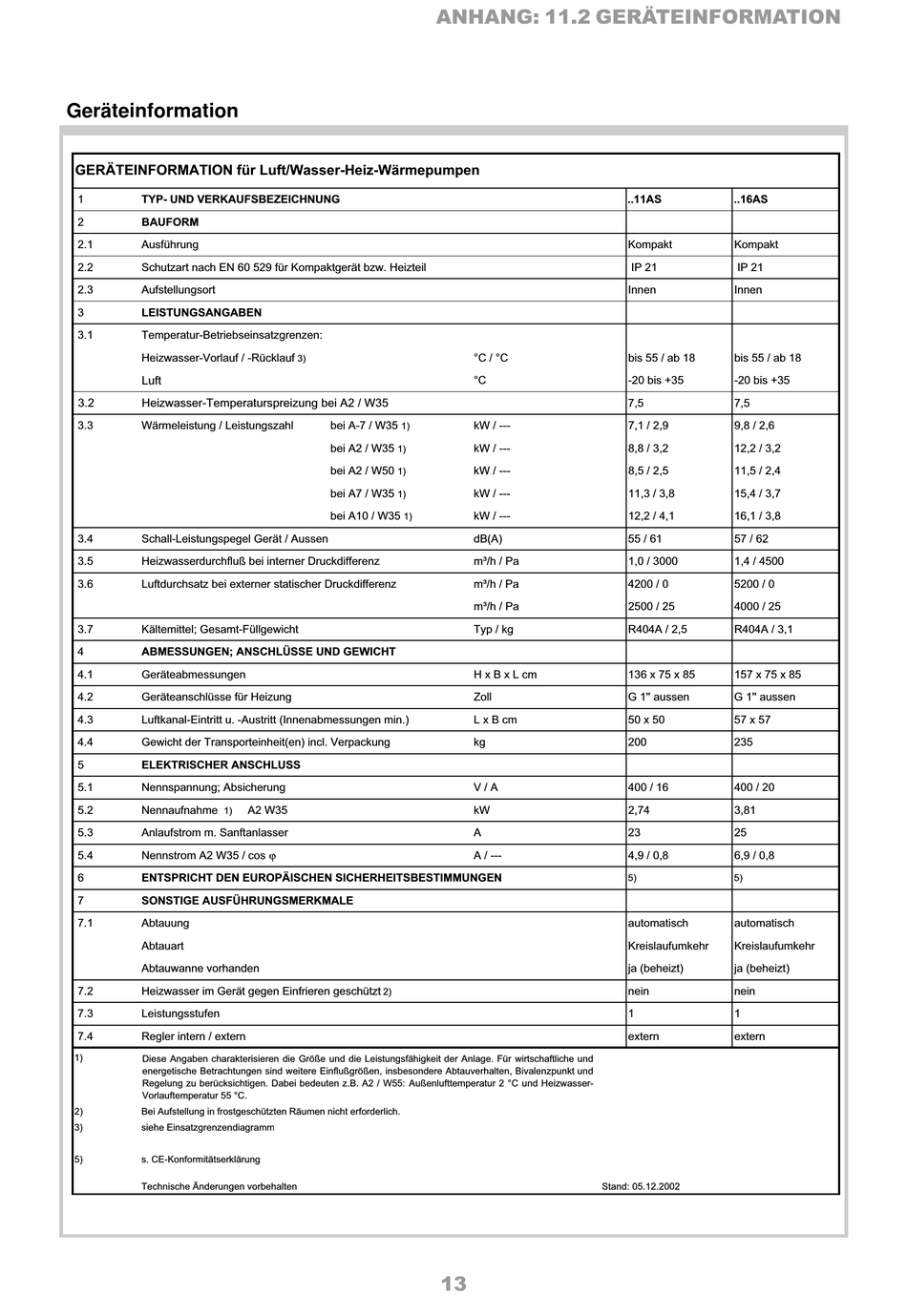

GERÄTEINFORMATION für Luft/Wasser-Heiz-Wärmepumpen
1 TYP- UND VERKAUFSBEZEICHNUNG
2 BAUFORM
2.1 Ausführung
2.2 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.3 Aufstellungsort
3 LEISTUNGSANGABEN
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Luft
3.2 Heizwasser-Temperaturspreizung bei A2 / W35
3.3 Wärmeleistung / Leistungszahl
3.4 Schall-Leistungspegel Gerät / Aussen
3.5 Heizwasserdurchfluß bei interner Druckdifferenz
3.6 Luftdurchsatz bei externer statischer Druckdifferenz
3.7 Kältemittel; Gesamt-Füllgewicht
4 ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Luftkanal-Eintritt u. -Austritt (Innenabmessungen min.)
4.4 Gewicht der Transporteinheit(en) incl. Verpackung
5 ELEKTRISCHER ANSCHLUSS
5.1 Nennspannung; Absicherung
5.2 Nennaufnahme 1)
5.3 Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos ϕ
5.4
6 ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
7 SONSTIGE AUSFÜHRUNGSMERKMALE
7.1 Abtauung
Abtauart
Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
7.4 Regler intern / extern
1)
Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und
energetische Betrachtungen sind weitere Einflußgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und
Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-
Vorlauftemperatur 55 °C.
2) Bei Aufstellung in frostgeschützten Räumen nicht erforderlich.
3) siehe Einsatzgrenzendiagramm
5) s. CE-Konformitätserklärung
Technische Änderungen vorbehalten
3)
bei A-7 / W35 1)
bei A2 / W35 1)
bei A2 / W50 1)
bei A7 / W35 1)
bei A10 / W35 1)
A2 W35
2)
..11AS
Kompakt
IP 21
Innen
°C / °C bis 55 / ab 18
°C -20 bis +35
7,5
kW / --- 7,1 / 2,9
kW / --- 8,8 / 3,2
kW / --- 8,5 / 2,5
kW / --- 11,3 / 3,8
kW / --- 12,2 / 4,1
dB(A) 55 / 61
m³/h / Pa 1,0 / 3000
m³/h / Pa 4200 / 0
m³/h / Pa 2500 / 25
Typ / kg R404A / 2,5
H x B x L cm 136 x 75 x 85
Zoll G 1'' aussen
L x B cm 50 x 50
kg 200
V / A 400 / 16
kW 2,74
A 23
A / --- 4,9 / 0,8
5)
automatisch
Kreislaufumkehr
ja (beheizt)
nein
1
extern
Stand: 05.12.2002
..16AS
Kompakt
IP 21
Innen
bis 55 / ab 18
-20 bis +35
7,5
9,8 / 2,6
12,2 / 3,2
11,5 / 2,4
15,4 / 3,7
16,1 / 3,8
57 / 62
1,4 / 4500
5200 / 0
4000 / 25
R404A / 3,1
157 x 75 x 85
G 1'' aussen
57 x 57
235
400 / 20
3,81
25
6,9 / 0,8
5)
automatisch
Kreislaufumkehr
ja (beheizt)
nein
1
extern
