3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepum-
pe. Nach Abnahme der unteren Frontabdeckung und
dem Lösen der sich rechts oben befindenden Be-
festigungsschraube kann der Schaltkasten heraus-
geklappt werden.
Im Schaltkasten befinden sich die Netzanschluss-
klemmen, sowie die Leistungsschütze und die
Sanftanlauf-Einheit.
Der Steckverbinder für die Steuerleitung befindet
sich am Geräteboden in unmittelbarer Nähe der
Leitungsdurchführung durch den Boden.
3.3 Wärmepumpenregler
Für den Betrieb Ihrer reversiblen Luft-Wasser-
Wärmepumpe ist der im Lieferumfang enthaltene
reversible Wärmepumpenregler zu verwenden.
Der Wärmepumpenregler ist ein komfortables elek-
tronisches Regel- und Steuergerät. Er steuert und
überwacht die gesamte Heiz- bzw. Kühlanlage in Ab-
hängigkeit von der Außentemperatur, die Warmwas-
serbereitung und die sicherheitstechnischen Ein-
richtungen.
Der bauseits anzubringende Außentemperatur-
fühler incl. Befestigungsmaterial liegen dem Reg-
ler bei.
Funktionsweise und Handhabung des Wärmepum-
penreglers sind in der dazu beiliegenden Ge-
brauchsanweisung beschrieben.
4

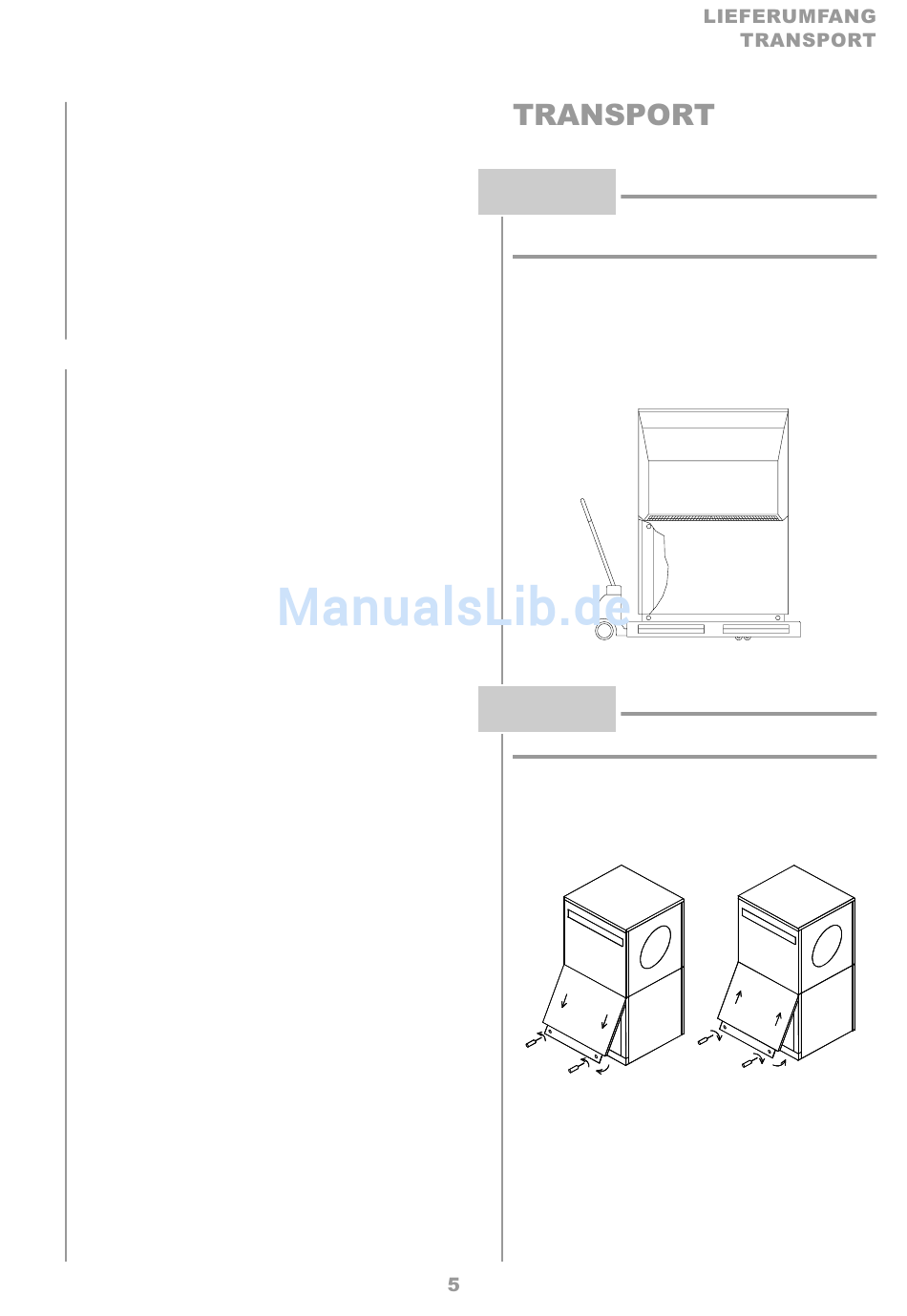

ACHTUNG!
Die Wärmepumpe darf beim Trans-
port nur bis zu einer Neigung von 45° (in jeder Rich-
tung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort soll-
te mit Holzrost erfolgen. Das Grundgerät bietet ei-
nerseits die Transportmöglichkeit mit Hubwagen,
Sackkarre o.ä., oder mittels 3/4" Rohren, die durch
Bohrungen in der Grundplatte, bzw. im Rahmen ge-
führt werden.
ACHTUNG!
Wärmepumpe und Transportpalette
sind nur durch die Verpackungsfolie verbunden.
Zur Nutzung der Transportbohrungen im Rahmen
ist es notwendig die unteren Fassadierungsteile ab-
zunehmen. Dazu werden jeweils zwei Schrauben am
3.
3.
1.
1.
2.
Öffnen des Deckels
Sockel gelöst und die Bleche durch Zurückziehen,
oben ausgehängt. Beim Einhängen der Blechteile
sollten diese mit leichtem Druck nach oben gescho-
ben werden.
Beim Durchstecken der Tragrohre durch den Rah-
men ist darauf zu achten, dass keine Bauteile be-
schädigt werden.
1.
1.
2.
2.
1.
Schließen des Deckels
