Vestamatic WISO Control 50 Montage- Und Bedienungsanleitung

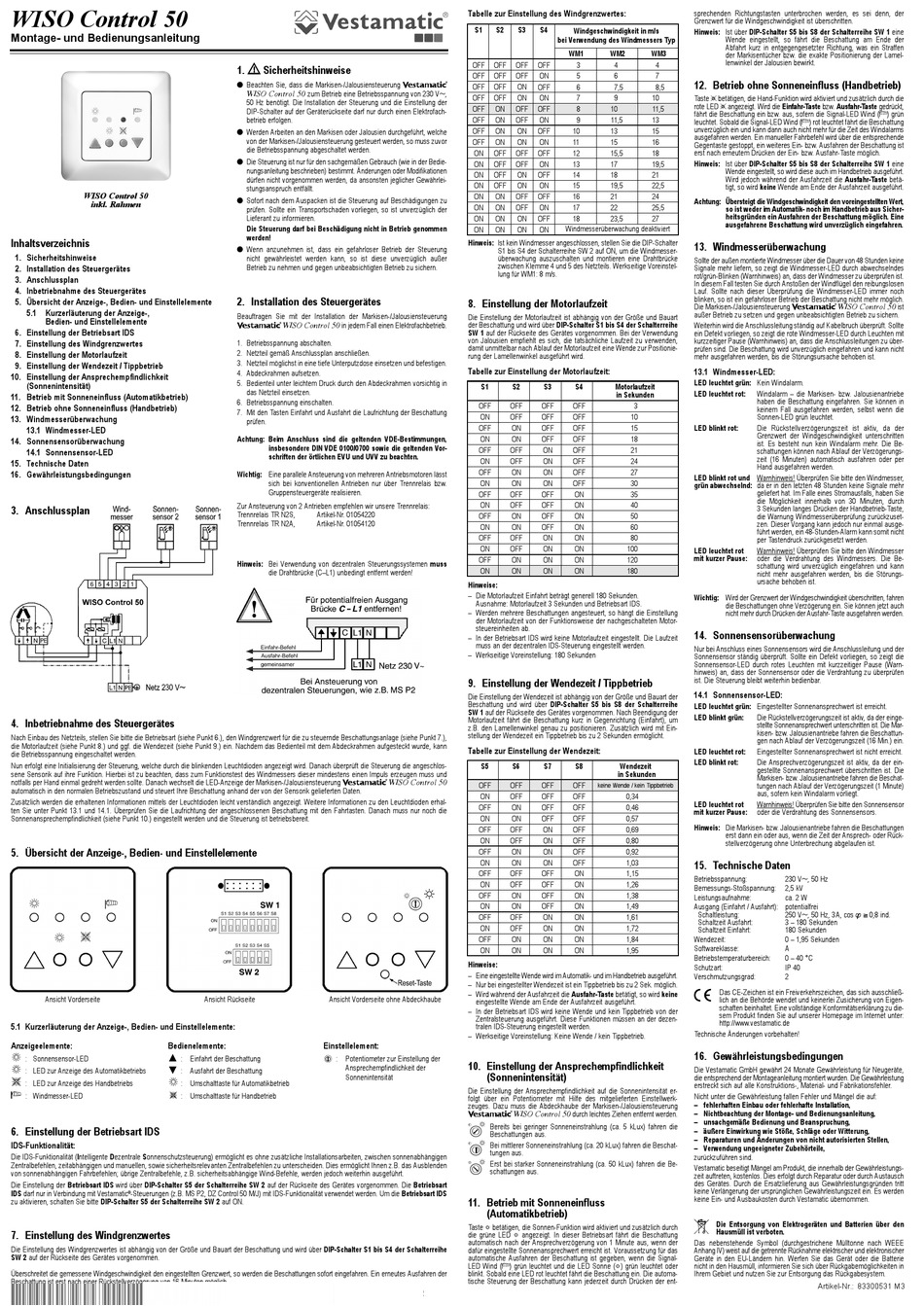

WISO Control 50
Montage- und Bedienungsanleitung
WISO Control 50
inkl. Rahmen
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Installation des Steuergerätes
3. Anschlussplan
4. Inbetriebnahme des Steuergerätes
5. Übersicht der Anzeige-, Bedien- und Einstellelemente
5.1 Kurzerläuterung der Anzeige-,
Bedien- und Einstellelemente
6. Einstellung der Betriebsart IDS
7. Einstellung des Windgrenzwertes
8. Einstellung der Motorlaufzeit
9. Einstellung der Wendezeit / Tippbetrieb
10. Einstellung der Ansprechempfindlichkeit
(Sonnenintensität)
11. Betrieb mit Sonneneinfluss (Automatikbetrieb)
12. Betrieb ohne Sonneneinfluss (Handbetrieb)
13. Windmesserüberwachung
13.1 Windmesser-LED
14. Sonnensensorüberwachung
14.1 Sonnensensor-LED
15. Technische Daten
16. Gewährleistungsbedingungen
3. Anschlussplan
4. Inbetriebnahme des Steuergerätes
Nach Einbau des Netzteils, stellen Sie bitte die Betriebsart (siehe Punkt 6.), den Windgrenzwert für die zu steuernde Beschattungsanlage (siehe Punkt 7.),
die Motorlaufzeit (siehe Punkt 8.) und ggf. die Wendezeit (siehe Punkt 9.) ein. Nachdem das Bedienteil mit dem Abdeckrahmen aufgesteckt wurde, kann
die Betriebsspannung eingeschaltet werden.
Nun erfolgt eine Initialisierung der Steuerung, welche durch die blinkenden Leuchtdioden angezeigt wird. Danach überprüft die Steuerung die angeschlos-
sene Sensorik auf ihre Funktion. Hierbei ist zu beachten, dass zum Funktionstest des Windmessers dieser mindestens einen Impuls erzeugen muss und
notfalls per Hand einmal gedreht werden sollte. Danach wechselt die LED-Anzeige der Markisen-/Jalousiensteuerung Vestamatic WISO Control 50
automatisch in den normalen Betriebszustand und steuert Ihre Beschattung anhand der von der Sensorik gelieferten Daten.
Zusätzlich werden die erhaltenen Informationen mittels der Leuchtdioden leicht verständlich angezeigt. Weitere Informationen zu den Leuchtdioden erhal-
ten Sie unter Punkt 13.1 und 14.1. Überprüfen Sie die Laufrichtung der angeschlossenen Beschattung mit den Fahrtasten. Danach muss nur noch die
Sonnenansprechempfindlichkeit (siehe Punkt 10.) eingestellt werden und die Steuerung ist betriebsbereit.
5. Übersicht der Anzeige-, Bedien- und Einstellelemente

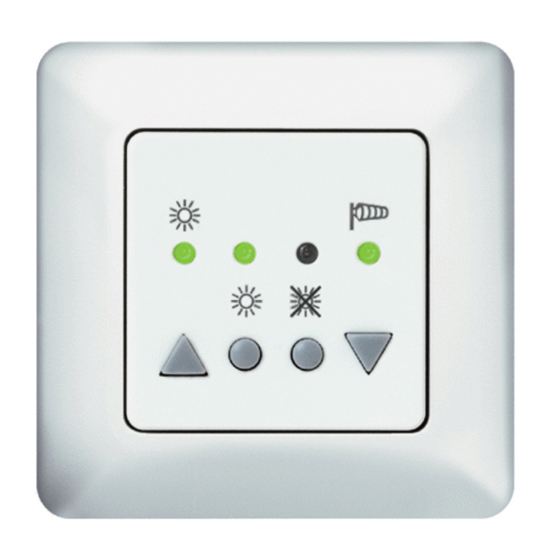

Ansicht Vorderseite
5.1 Kurzerläuterung der Anzeige-, Bedien- und Einstellelemente:
Anzeigeelemente: Bedienelemente:
S
: Sonnensensor-LED : Einfahrt der Beschattung
Q
S
: LED zur Anzeige des Automatikbetriebs : Ausfahrt der Beschattung
q
T S
: LED zur Anzeige des Handbetriebs : Umschalttaste für Automatikbetrieb
T : Umschalttaste für Handbetrieb
w : Windmesser-LED
6. Einstellung der Betriebsart IDS
IDS-Funktionalität:
Die IDS-Funktionalität (Intelligente Dezentrale Sonnenschutzsteuerung) ermöglicht es ohne zusätzliche Installationsarbeiten, zwischen sonnenabhängigen
Zentralbefehlen, zeitabhängigen und manuellen, sowie sicherheitsrelevanten Zentralbefehlen zu unterscheiden. Dies ermöglicht Ihnen z.B. das Ausblenden
von sonnenabhängigen Fahrbefehlen; übrige Zentralbefehle, z.B. sicherheitsabhängige Wind-Befehle, werden jedoch weiterhin ausgeführt.
Die Einstellung der Betriebsart IDS wird über DIP-Schalter S5 der Schalterreihe SW 2 auf der Rückseite des Gerätes vorgenommen. Die Betriebsart
IDS darf nur in Verbindung mit Vestamatic ® -Steuerungen (z.B. MS P2, DZ Control 50 M/J) mit IDS-Funktionalität verwendet werden. Um die Betriebsart IDS
zu aktivieren, schalten Sie bitte DIP-Schalter S5 der Schalterreihe SW 2 auf ON.
7. Einstellung des Windgrenzwertes
Die Einstellung des Windgrenzwertes ist abhängig von der Größe und Bauart der Beschattung und wird über DIP-Schalter S1 bis S4 der Schalterreihe
SW 2 auf der Rückseite des Gerätes vorgenommen.
Überschreitet die gemessene Windgeschwindigkeit den eingestellten Grenzwert, so werden die Beschattungen sofort eingefahren. Ein erneutes Ausfahren der
Beschattung ist erst nach einer Rückstellverzögerung von 16 Minuten möglich.
1. Ä Sicherheitshinweise
· Beachten Sie, dass die Markisen-/Jalousiensteuerung Vestamatic
WISO Control 50 zum Betrieb eine Betriebsspannung von 230 VW,
50 Hz benötigt. Die Installation der Steuerung und die Einstellung der
DIP-Schalter auf der Geräterückseite darf nur durch einen Elektrofach-
betrieb erfolgen.
· Werden Arbeiten an den Markisen oder Jalousien durchgeführt, welche
von der Markisen-/Jalousiensteuerung gesteuert werden, so muss zuvor
die Betriebsspannung abgeschaltet werden.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedie-
nungsanleitung beschrieben) bestimmt. Änderungen oder Modifikationen
dürfen nicht vorgenommen werden, da ansonsten jeglicher Gewährlei-
stungsanspruch entfällt.
· Sofort nach dem Auspacken ist die Steuerung auf Beschädigungen zu
prüfen. Sollte ein Transportschaden vorliegen, so ist unverzüglich der
Lieferant zu informieren.
Die Steuerung darf bei Beschädigung nicht in Betrieb genommen
werden!
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung
nicht gewährleistet werden kann, so ist diese unverzüglich außer
Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.
2. Installation des Steuergerätes
Beauftragen Sie mit der Installation der Markisen-/Jalousiensteuerung
Vestamatic WISO Control 50 in jedem Fall einen Elektrofachbetrieb.
1. Betriebsspannung abschalten.
2. Netzteil gemäß Anschlussplan anschließen.
3. Netzteil möglichst in eine tiefe Unterputzdose einsetzen und befestigen.
4. Abdeckrahmen aufsetzen.
5. Bedienteil unter leichtem Druck durch den Abdeckrahmen vorsichtig in
das Netzteil einsetzen.
6. Betriebsspannung einschalten.
7. Mit den Tasten Einfahrt und Ausfahrt die Laufrichtung der Beschattung
prüfen.
Achtung: Beim Anschluss sind die geltenden VDE-Bestimmungen,
insbesondere DIN VDE 0100/0700 sowie die geltenden Vor-
schriften der örtlichen EVU und UVV zu beachten.
Wichtig: Eine parallele Ansteuerung von mehreren Antriebsmotoren lässt
sich bei konventionellen Antrieben nur über Trennrelais bzw.
Gruppensteuergeräte realisieren.
Zur Ansteuerung von 2 Antrieben empfehlen wir unsere Trennrelais:
Trennrelais TR N2S, Artikel-Nr. 01054220
Trennrelais TR N2A, Artikel-Nr. 01054120
Hinweis: Bei Verwendung von dezentralen Steuerungssystemen muss
die Drahtbrücke (C–L1) unbedingt entfernt werden!
Ansicht Rückseite Ansicht Vorderseite ohne Abdeckhaube
Einstellelement:
: Potentiometer zur Einstellung der
\
Ansprechempfindlichkeit der
Sonnenintensität
Tabelle zur Einstellung des Windgrenzwertes:
S1 S2 S3 S4
Windgeschwindigkeit in m/s
bei Verwendung des Windmessers Typ
WM1 WM2
,0
OFF OFF OFF OFF 3 4
OFF OFF OFF ON 5 6,0
OFF OFF ON
OFF 6 7,5
OFF OFF ON ON 7 9,0
OFF ON OFF OFF 8 10,0
OFF ON OFF ON 9 11,5
OFF ON ON OFF 10 13,0
OFF ON ON ON 11 15,0
ON OFF OFF OFF 12 15,5
ON OFF OFF ON 13 17,0
ON OFF ON OFF 14 18,0
ON OFF ON ON 15 19,5
ON ON OFF OFF 16 21,0
ON ON OFF ON 17 22,0
ON ON ON OFF 18 23,5
Windmesserüberwachung deaktiviert
ON ON ON ON
Hinweis: Ist kein Windmesser angeschlossen, stellen Sie die DIP-Schalter
S1 bis S4 der Schalterreihe SW 2 auf ON, um die Windmesser-
überwachung auszuschalten und montieren eine Drahtbrücke
zwischen Klemme 4 und 5 des Netzteils. Werkseitige Voreinstel-
lung für WM1: 8 m/s.
8. Einstellung der Motorlaufzeit
Die Einstellung der Motorlaufzeit ist abhängig von der Größe und Bauart
der Beschattung und wird über DIP-Schalter S1 bis S4 der Schalterreihe
SW 1 auf der Rückseite des Gerätes vorgenommen. Bei der Verwendung
von Jalousien empfiehlt es sich, die tatsächliche Laufzeit zu verwenden,
damit unmittelbar nach Ablauf der Motorlaufzeit eine Wende zur Positionie-
rung der Lamellenwinkel ausgeführt wird.
Tabelle zur Einstellung der Motorlaufzeit:
S1 S2 S3 S4 Motorlaufzeit
in Sekunden
OFF OFF OFF OFF 3
ON OFF OFF OFF 10
OFF ON OFF OFF 15
ON ON OFF OFF 18
OFF OFF ON OFF 21
ON OFF ON OFF 24
OFF ON ON OFF 27
ON ON ON OFF 30
OFF OFF OFF ON 35
ON OFF OFF ON 40
OFF ON OFF ON 50
ON ON OFF ON 60
OFF OFF ON ON 80
ON OFF ON ON 100
OFF ON ON ON 120
ON ON ON ON 180
Hinweise:
– Die Motorlaufzeit Einfahrt beträgt generell 180 Sekunden.
Ausnahme: Motorlaufzeit 3 Sekunden und Betriebsart IDS.
– Werden mehrere Beschattungen angesteuert, so hängt die Einstellung
der Motorlaufzeit von der Funktionsweise der nachgeschalteten Motor-
steuereinheiten ab.
– In der Betriebsart IDS wird keine Motorlaufzeit eingestellt. Die Laufzeit
muss an der dezentralen IDS-Steuerung eingestellt werden.
– Werkseitige Voreinstellung: 180 Sekunden
9. Einstellung der Wendezeit / Tippbetrieb
Die Einstellung der Wendezeit ist abhängig von der Größe und Bauart der
Beschattung und wird über DIP-Schalter S5 bis S8 der Schalterreihe
SW 1 auf der Rückseite des Gerätes vorgenommen. Nach Beendigung der
Motorlaufzeit fährt die Beschattung kurz in Gegenrichtung (Einfahrt), um
z.B. den Lamellenwinkel genau zu positionieren. Zusätzlich wird mit Ein-
stellung der Wendezeit ein Tippbetrieb bis zu 2 Sekunden ermöglicht.
Tabelle zur Einstellung der Wendezeit:
S5 S6 S7 S8 Wendezeit
in Sekunden
OFF OFF OFF OFF
keine Wende / kein Tippbetrieb
ON OFF OFF OFF 0,34
OFF ON OFF OFF 0,46
ON ON OFF OFF 0,57
OFF OFF ON OFF 0,69
ON OFF ON OFF 0,80
OFF ON ON OFF 0,92
ON ON ON OFF 1,03
OFF OFF OFF ON 1,15
ON OFF OFF ON 1,26
OFF ON OFF ON 1,38
ON ON OFF ON 1,49
OFF OFF ON ON 1,61
ON OFF ON ON 1,72
OFF ON ON ON 1,84
ON ON ON ON 1,95
Hinweise:
– Eine eingestellte Wende wird im Automatik- und im Handbetrieb ausgeführt.
– Nur bei eingestellter Wendezeit ist ein Tippbetrieb bis zu 2 Sek. möglich.
– Wird während der Ausfahrzeit die Ausfahr-Taste betätigt, so wird keine
eingestellte Wende am Ende der Ausfahrzeit ausgeführt.
– In der Betriebsart IDS wird keine Wende und kein Tippbetrieb von der
Zentralsteuerung ausgeführt. Diese Funktionen müssen an der dezen-
tralen IDS-Steuerung eingestellt werden.
– Werkseitige Voreinstellung: Keine Wende / kein Tippbetrieb.
10. Einstellung der Ansprechempfindlichkeit
(Sonnenintensität)
Die Einstellung der Ansprechempfindlichkeit auf die Sonnenintensität er-
folgt über ein Potentiometer mit Hilfe des mitgelieferten Einstellwerk-
zeuges. Dazu muss die Abdeckhaube der Markisen-/Jalousiensteuerung
Vestamatic WISO Control 50 durch leichtes Ziehen entfernt werden.
Bereits bei geringer Sonneneinstrahlung (ca. 5 kLux) fahren die
{
Beschattungen aus.
Bei mittlerer Sonneneinstrahlung (ca. 20 kLux) fahren die Beschat-
|
tungen aus.
Erst bei starker Sonneneinstrahlung (ca. 50 kLux) fahren die Be-
}
schattungen aus.
11. Betrieb mit Sonneneinfluss
(Automatikbetrieb)
Taste S betätigen, die Sonnen-Funktion wird aktiviert und zusätzlich durch
die grüne LED S angezeigt. In dieser Betriebsart fährt die Beschattung
automatisch nach der Ansprechverzögerung von 1 Minute aus, wenn der
dafür eingestellte Sonnenansprechwert erreicht ist. Voraussetzung für das
automatische Ausfahren der Beschattung ist gegeben, wenn die Signal-
LED Wind (w) grün leuchtet und die LED Sonne (S) grün leuchtet oder
blinkt. Sobald eine LED rot leuchtet fährt die Beschattung ein. Die automa-
tische Steuerung der Beschattung kann jederzeit durch Drücken der ent-
sprechenden Richtungstasten unterbrochen werden, es sei denn, der
Grenzwert für die Windgeschwindigkeit ist überschritten.
Hinweis: Ist über DIP-Schalter S5 bis S8 der Schalterreihe SW 1 eine
Wende eingestellt, so fährt die Beschattung am Ende der
Abfahrt kurz in entgegengesetzter Richtung, was ein Straffen
WM3
der Markisentücher bzw. die exakte Positionierung der Lamel-
lenwinkel der Jalousien bewirkt.
,0
4
7,0
12. Betrieb ohne Sonneneinfluss (Handbetrieb)
8,5
10,0
Taste # S betätigen, die Hand-Funktion wird aktiviert und zusätzlich durch die
rote LED # S angezeigt. Wird die Einfahr-Taste bzw. Ausfahr-Taste gedrückt,
11,5
fährt die Beschattung ein bzw. aus, sofern die Signal-LED Wind (w) grün
13,0
leuchtet. Sobald die Signal-LED Wind (w) rot leuchtet fährt die Beschattung
unverzüglich ein und kann dann auch nicht mehr für die Zeit des Windalarms
15,0
ausgefahren werden. Ein manueller Fahrbefehl wird über die entsprechende
16,0
Gegentaste gestoppt, ein weiteres Ein- bzw. Ausfahren der Beschattung ist
18,0 erst nach erneutem Drücken der Ein- bzw. Ausfahr-Taste möglich.
19,5 Hinweis: Ist über DIP-Schalter S5 bis S8 der Schalterreihe SW 1 eine
Wende eingestellt, so wird diese auch im Handbetrieb ausgeführt.
21,0
Wird jedoch während der Ausfahrzeit die Ausfahr-Taste betä-
22,5
tigt, so wird keine Wende am Ende der Ausfahrzeit ausgeführt.
24,0
Achtung: Übersteigt die Windgeschwindigkeit den voreingestellten Wert,
25,5
so ist weder im Automatik- noch im Handbetrieb aus Sicher-
heitsgründen ein Ausfahren der Beschattung möglich. Eine
27,0
ausgefahrene Beschattung wird unverzüglich eingefahren.
13. Windmesserüberwachung
Sollte der außen montierte Windmesser über die Dauer von 48 Stunden keine
Signale mehr liefern, so zeigt die Windmesser-LED durch abwechselndes
rot/grün-Blinken (Warnhinweis) an, dass der Windmesser zu überprüfen ist.
In diesem Fall testen Sie durch Anstoßen der Windflügel den reibungslosen
Lauf. Sollte nach dieser Überprüfung die Windmesser-LED immer noch
blinken, so ist ein gefahrloser Betrieb der Beschattung nicht mehr möglich.
Die Markisen-/Jalousiensteuerung Vestamatic WISO Control 50 ist
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Weiterhin wird die Anschlussleitung ständig auf Kabelbruch überprüft. Sollte
ein Defekt vorliegen, so zeigt die rote Windmesser-LED durch Leuchten mit
kurzzeitiger Pause (Warnhinweis) an, dass die Anschlussleitungen zu über-
prüfen sind. Die Beschattung wird unverzüglich eingefahren und kann nicht
mehr ausgefahren werden, bis die Störungsursache behoben ist.
13.1 Windmesser-LED:
LED leuchtet grün: Kein Windalarm.
LED leuchtet rot: Windalarm – die Markisen- bzw. Jalousienantriebe
haben die Beschattung eingefahren. Sie können in
keinem Fall ausgefahren werden, selbst wenn die
Sonnen-LED grün leuchtet.
LED blinkt rot: Die Rückstellverzögerungszeit ist aktiv, da der
Grenzwert der Windgeschwindigkeit unterschritten
ist. Es besteht nun kein Windalarm mehr. Die Be-
schattungen können nach Ablauf der Verzögerungs-
zeit (16 Minuten) automatisch ausfahren oder per
Hand ausgefahren werden.
LED blinkt rot und Warnhinweis! Überprüfen Sie bitte den Windmesser,
grün abwechselnd: da er in den letzten 48 Stunden keine Signale mehr
geliefert hat. Im Falle eines Stromausfalls, haben Sie
die Möglichkeit innerhalb von 30 Minuten, durch
3 Sekunden langes Drücken der Handbetrieb-Taste,
die Warnung Windmesserüberprüfung zurückzuset-
zen. Dieser Vorgang kann jedoch nur einmal ausge-
führt werden, ein 48-Stunden-Alarm kann somit nicht
per Tastendruck zurückgesetzt werden.
LED leuchtet rot Warnhinweis! Überprüfen Sie bitte den Windmesser
mit kurzer Pause: oder die Verdrahtung des Windmessers. Die Be-
schattung wird unverzüglich eingefahren und kann
nicht mehr ausgefahren werden, bis die Störungs-
ursache behoben ist.
Wichtig: Wird der Grenzwert der Windgeschwindigkeit überschritten, fahren
die Beschattungen ohne Verzögerung ein. Sie können jetzt auch
nicht mehr durch Drücken der Ausfahr-Taste ausgefahren werden.
14. Sonnensensorüberwachung
Nur bei Anschluss eines Sonnensensors wird die Anschlussleitung und der
Sonnensensor ständig überprüft. Sollte ein Defekt vorliegen, so zeigt die
Sonnensensor-LED durch rotes Leuchten mit kurzzeitiger Pause (Warn-
hinweis) an, dass der Sonnensensor oder die Verdrahtung zu überprüfen
ist. Die Steuerung bleibt weiterhin bedienbar.
14.1 Sonnensensor-LED:
LED leuchtet grün: Eingestellter Sonnenansprechwert ist erreicht.
LED blinkt grün: Die Rückstellverzögerungszeit ist aktiv, da der einge-
stellte Sonnenansprechwert unterschritten ist. Die Mar-
kisen- bzw. Jalousienantriebe fahren die Beschattun-
gen nach Ablauf der Verzögerungszeit (16 Min.) ein.
LED leuchtet rot: Eingestellter Sonnenansprechwert ist nicht erreicht.
LED blinkt rot: Die Ansprechverzögerungszeit ist aktiv, da der ein-
gestellte Sonnenansprechwert überschritten ist. Die
Markisen- bzw. Jalousienantriebe fahren die Beschat-
tungen nach Ablauf der Verzögerungszeit (1 Minute)
aus, sofern kein Windalarm vorliegt.
LED leuchtet rot Warnhinweis! Überprüfen Sie bitte den Sonnensensor
mit kurzer Pause: oder die Verdrahtung des Sonnensensors.
Hinweis: Die Markisen- bzw. Jalousienantriebe fahren die Beschattungen
erst dann ein oder aus, wenn die Zeit der Ansprech- oder Rück-
stellverzögerung ohne Unterbrechung abgelaufen ist.
15. Technische Daten
Betriebsspannung: 230 VW, 50 Hz
Bemessungs-Stoßspannung: 2,5 kV
Leistungsaufnahme: ca. 2 W
Ausgang (Einfahrt / Ausfahrt): potentialfrei
Schaltleistung: 250 VW, 50 Hz, 3A, cos f > 0,8 ind.
Schaltzeit Ausfahrt: 3 – 180 Sekunden
Schaltzeit Einfahrt: 180 Sekunden
Wendezeit: 0 – 1,95 Sekunden
Softwareklasse: A
Betriebstemperaturbereich: 0 – 40 °C
Schutzart: IP 40
Verschmutzungsgrad: 2
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließ-
p
lich an die Behörde wendet und keinerlei Zusicherung von Eigen-
schaften beinhaltet. Eine vollständige Konformitätserklärung zu die-
sem Produkt finden Sie auf unserer Homepage im Internet unter:
http://www.vestamatic.de
Technische Änderungen vorbehalten!
16. Gewährleistungsbedingungen
Die Vestamatic GmbH gewährt 24 Monate Gewährleistung für Neugeräte,
die entsprechend der Montageanleitung montiert wurden. Die Gewährleistung
erstreckt sich auf alle Konstruktions-, Material- und Fabrikationsfehler.
Nicht unter die Gewährleistung fallen Fehler und Mängel die auf:
– fehlerhaften Einbau oder fehlerhafte Installation,
– Nichtbeachtung der Montage- und Bedienungsanleitung,
– unsachgemäße Bedienung und Beanspruchung,
– äußere Einwirkung wie Stöße, Schläge oder Witterung,
– Reparaturen und Änderungen von nicht autorisierten Stellen,
– Verwendung ungeeigneter Zubehörteile,
zurückzuführen sind.
Vestamatic beseitigt Mängel am Produkt, die innerhalb der Gewährleistungs-
zeit auftreten, kostenlos. Dies erfolgt durch Reparatur oder durch Austausch
des Gerätes. Durch die Ersatzlieferung aus Gewährleistungsgründen tritt
keine Verlängerung der ursprünglichen Gewährleistungszeit ein. Es werden
keine Ein- und Ausbaukosten durch Vestamatic übernommen.
Die Entsorgung von Elektrogeräten und Batterien über den
é
Hausmüll ist verboten.
Das nebenstehende Symbol (durchgestrichene Mülltonne nach WEEE
Anhang IV) weist auf die getrennte Rücknahme elektrischer und elektronischer
Geräte in den EU-Ländern hin. Werfen Sie das Gerät oder die Batterie
nicht in den Hausmüll, informieren Sie sich über Rückgabemöglichkeiten in
Ihrem Gebiet und nutzen Sie zur Entsorgung das Rückgabesystem.
Artikel-Nr.: 83300531 M3
