Entreposage et transport

L'appareil doit toujours être entreposé dans
l'emballage d'origine fourni par le fabricant. Il s'agit
de respecter toutes les instructions mentionnées
sur la partie extérieure de l'emballage. Le local où
l'appareil est entreposé doit être sec et agencé de
sorte à éviter tout endommagement de l'emballage.
Lors du trans-port, l'emballage d'origine doit de-
meurer intact afin d'offrir une protection optimale
de l'appareil. Mettez l'emballage de telle sorte qu'il
ne puisse pas se déplacer dans le véhicule. Laissez
l'appareil dans son emballage jusqu' à ce qu'il se
trouve d ans le local où il sera installé.
Ne placez jamais le chauffe-eau
directement sur le sol. Laissez le
chauffe-eau le plus longtemps pos-
sible sur sa base dans l'emballage.
7.1

Contenu de l'emballage

L'emballage contient les éléments suivants:
- Chauffe-eau
- Etrier mural (se trouve dans le couvercle en
polystyrène de l'emballage!)
- Sachet renfermant le matériel de fixation
- Manuel
7.2 Emballage et environnement
Afin de protéger l'environnement, il s'agit de
respecter les points suivants:
• Apportez les éléments en carton et en polysty-
rène dans la déchetterie prévue à cet effet, en
vue d'un recyclage.
• Les attaches et autres restes d'emballage sont
considérés comme des déchets normaux.
258898 - rev 5
8 Spécifications techniques
our les spécifications techniques du chauffe-eau,
P
veuillez vous référer aux éléments suivants:
- plaque signalétique (fig. 1)
- croquis coté (fig. 5)
- graphique présentant les durées de chauffe
(fig. 6, page fr-5!). La durée de chauffe (hr) est
représentée sur ce graphique comme fonction du
volume (L) et de la puissance (W) du chauffe-eau.
La durée de chauffe constitue la durée nécessaire
à chauffer la capacité totale du chauffe-eau à une
température comprise entre 15 °C et 88 °C.

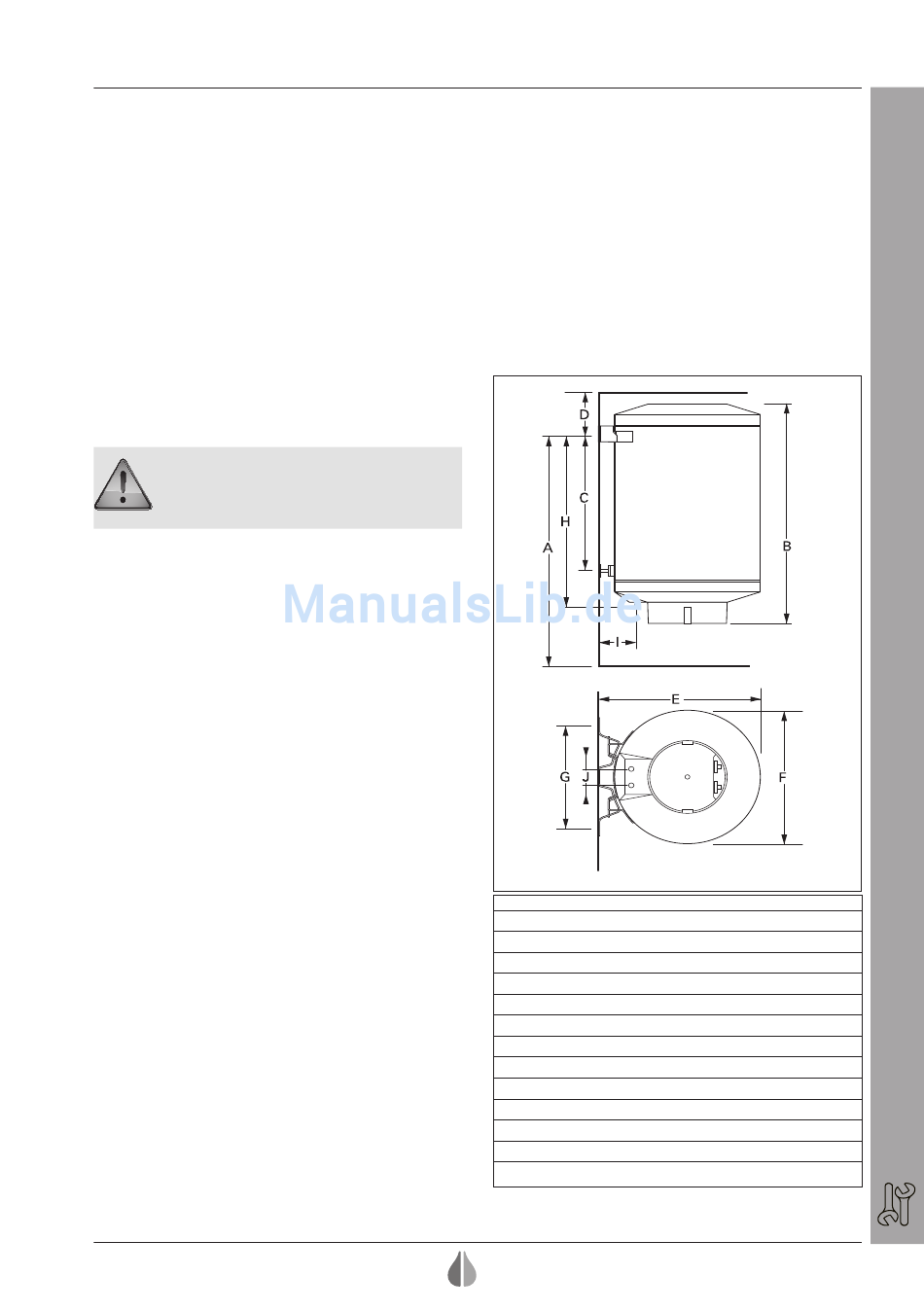

Fig. 5
30 50 80
Capacité
Amin 820 1005 1155
B 535 725 865
C 244 432 576
Dmin 130 130 130
E 470 470 525
F 430 430 485
G 340 340 340
H 367 555 705
I 100 100 100
J 60 60 60
* 31 37 42
** 16 21 28
*** 46 71 108
* Perte à l'arrêt ** Poids à vide
*** Poids chauffe-eau rempli
fr - 9
Croquis coté
120 150 L
1455 1645 mm
1160 1330 mm
876 1066 mm
130 130 mm
525 525 mm
485 485 mm
340 340 mm
1005 1195 mm
100 100 mm
60 60 mm
57 66 W/h
39 50 kg
159 200 kg
ED/EDR
