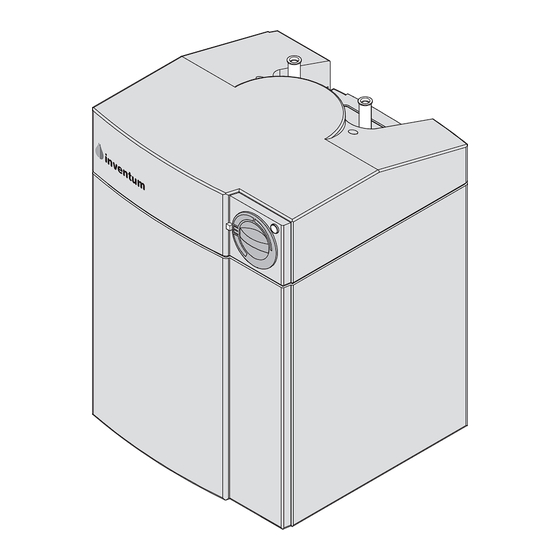

- Seite 1 EDR 10 Keukenboiler Chauffe-eau sous évier Untertisch Kleinspeicher Gebruikers- en installatiehandleiding Manuel d'utilisation et d'installation Betriebs- und Installationsanleitung...
- Seite 2 © 2011 Niets uit deze handleiding mag worden verveelvoudigd en/of openbaar worden gemaakt door middel van druk, fotokopie, microfilm of op welke andere wijze dan ook, zonder voorafgaande toestemming van Inventum bv. Dit geldt ook voor de bijbehorende illustraties. Aucune partie du présent mode d’emploi ne doit être reproduite et/ou publiée, sous la forme d’imprimés, de photocopies, de microfilms ou par quelque autre procédé...
- Seite 3 NEDERLANDS/FRANÇAIS/DEUTSCH nl/fr/de - 2 Fig. 1 Hoofdcomponenten Fig. 1 Composants principaux Abb. 1 Hauptbauteile Koudwateraansluiting Raccordement d’eau froide Kaltwasseranschluß Warmwateraansluiting Raccordement d’eau chaude Warmwasseranschluß Indicatielamp Lampe témoin Anzeigeleuchte Blokkeerplaat Plaque de blocage Sperrplatte Temperatuurknop Bouton de réglage de la Temperaturknopf Typeplaat température Typenschild...
-
Seite 4: Inhaltsverzeichnis
nl - 3 NEDERLANDS Inhoudsopgave INSTALLATIEHANDLEIDING GEBRUIKERSHANDLEIDING nl - 9 Opslag en transport Gebruik nl - 4 Inhoud van de van de handleiding verpakking nl - 9 Gebruik volgens Verpakking en het milieu nl - 9 bestemming nl - 4 Garantie nl - 4 Aansprakelijkheid... -
Seite 5: Gebruik Van De Handleiding
Let op! deelkundig gebruik Garantie uitsluiting Installateur Arbeidsloon Voorrijkosten Verzendkosten Administratiekosten Deze handleiding is door Inventum bv met Transportschade de grootste zorgvuldigheid samengesteld. Secundaire schade zoals brand- Er kunnen echter geen rechten aan wor- schade, bedrijfsschade, waterschade en den ontleend. Inventum bv behoudt zich, in... -
Seite 6: Beschrijving
nl - 5 NEDERLANDS Beschrijving Deze boiler is ontworpen voor het opslaan en verwarmen van drinkwater. In de boiler bevindt zich een geïsoleerde binnenketel die 10 liter water kan bevatten. Een ingebouwde verwarmingsbron verwarmt het water. Via de warm- en koudwateraansluiting kan de boiler opgenomen worden in een water- leidingnet. -
Seite 7: Bediening En Gebruik
NEDERLANDS nl - 6 Bediening en gebruik Bediening In en buiten bedrijf stellen De temperatuurknop kan traploos worden De boiler wordt via een wandcontactdoos ingesteld. op het elektriciteitsnet aangesloten. - Minimaal: om het toestel in te schakelen. Vorstvrije stand. De watertempe ratuur wordt ingesteld op ca 10 °C. -
Seite 8: Onderhoud
nl - 7 NEDERLANDS Onderhoud Inlaatcombinatie Controleer regelmatig of de ontlastklep (fig. Laat uw boiler jaarlijks ont - 2.1) ongehinderd expansiewater uit de boiler kalken als u in een gebied afvoert. Om kalkafzetting in de ontlastklep woont met hard water te voorkomen, dient u deze regelmatig te (hoger dan 12 °dH). -
Seite 9: Storingen
NEDERLANDS nl - 8 Storingen Een Inventum boiler is een bijzonder be- trouwbare boiler. Indien er zich onverhoopt toch storingen voordoen, volg dan de storingstabel (tabel 1). AARSCHUW UW NSTALLATEUR ALS DE STORING NIET MET DE VOORGESCHREVEN HANDELING KAN WORDEN OPGELOST... -
Seite 10: Installatiehandleiding
- Een ophangbeugel voor montage aan de wand Inhoud Drukloos systeem* - Een drukloze mengkraan. Stilstandsverlies - Een ophangbeugel voor montage aan de Gewicht leeg wand Gewicht vol 16,3 * Complete aansluitsets zijn te bestellen bij Fig. 4 Maatschets Inventum bv. EDR10 258929... -
Seite 11: Installatie
NEDERLANDS nl -10 Installatie 10.3 Aansluiting afvoerleiding (bij systeem onder druk) 10.1 Montage boiler open trechter in de afvoerleiding. ondergrond. Eventueel kan het toestel met behulp van indien deze direct op het riool wordt een ophangbeugel tegen een vlakke wand aangesloten. -
Seite 12: In Bedrijf Stellen
nl - 11 NEDERLANDS In en buiten bedrijf stellen 11.1 In bedrijf stellen met water en de installatie lekvrij is. De boiler moet na het installeren en het vullen met water binnen drie maanden in bedrijf worden gesteld om goede werking te garanderen. - Seite 13 FRANÇAIS fr - 3 Table de matière MANUEL D’INSTALLATION MANUEL UTILISATEUR Entreposage et Utilisation du manuel fr - 4 transport fr - 9 Utilisation conforme à la Contenu de l’emballage fr - 9 conception prévue fr - 4 Emballage et Garantie fr - 4 environnement...
-
Seite 14: Utilisation Du Manuel
Installateur mauvaise utilisation Sont exclus de la garantie La main d’œuvre Ce manuel a été rédigé par Inventum bv avec le Les frais de déplacement plus grand soin possible. Toute fois, aucun droit Les frais d’envoi ne pourra être tiré de ce document. La société... -
Seite 15: Description
FRANÇAIS fr - 5 Description Ce chauffe-eau est conçu pour stocker et chauffer de l’eau potable. Le chauffe-eau comprend une cuve isolée qui a une capacité de 10 litres d’eau. Une source de chauffage incorporée permet de chauffer l’eau. Le chauffe-eau peut être raccordé... -
Seite 16: Commande Et Utilisation
fr - 6 FRANÇAIS Commande et utilisation Mise en service/mise hors service Le chauffe-eau sera raccordé au réseau Commande de distribution électrique par le biais d’une prise de courant murale. Le bouton de réglage de la température peut être réglé en continu. murale pour mettre l’appareil en marche. -
Seite 17: Entretien
FRANÇAIS fr - 7 Groupe de sécurité Entretien Contrôlez régulièrement que la valve de décharge (fig. 2.1) évacue sans problèmes Faites détartrer votre chauffe-eau l’eau d’expansion hors chauffe-eau. chaque année si vous habitez dans Activez régulièrement la valve de décharge une région où... -
Seite 18: Pannes
Longévité Tous les matériaux utilisés par Inventum bv sont exempts de substances qui pourraient polluer l’environnement lors de la mise au rebut et/ou de l’élimination de l’appareil. -
Seite 19: Manuel D'installation
FRANÇAIS fr - 9 MANUEL D’INSTALLATION Préparation à l’installation Prescriptions locales en matière Entreposage et transport d’installation L ’appareil doit toujours être entreposé dans Lors de l’installation du chauffe-eau, il s’agit l’emballage d’origine fourni par le fabricant. de respecter les prescriptions locales en Il s’agit de respecter toutes les instructions matière d’installation, édictées notamment mentionnées sur la partie extérieure... -
Seite 20: Installation
* Les éléments de raccordement sont à du robinet au conduit d’eau froide. commander chez Inventum bv. Installation du chauffe-eau (rouge) sur le raccorde- ment d’eau chaude du robinet. 10.1 Montage du chauffe-eau support plan. -
Seite 21: Branchements Électriques Fr
FRANÇAIS fr - 11 Mise en service/ 10.5 Branchements électriques mise hors service Avant de réaliser les branche- ments électriques, il faut que 11.1 Mise en service le chauffe-eau soit entièrement rempli d’eau et qu’il ne présente tièrement rempli d’eau et qu’il n’y ait aucune fuite. - Seite 22 de - 3 DEUTSCH Inhaltsverzeichnis INSTALLATIONSANLEITUNG BENUTZERANLEITUNG Lagerung und Benutzung Transport de - 9 der Anleitung de - 4 Inhalt der Verpackung de - 9 Bestimmungsgemäßer Umweltfreundliche Gebrauch de - 4 Entsorgung der Garantie de - 4 Verpackung de - 9 Haftung de - 5 Technische Angaben...
-
Seite 23: Benutzung Der Anleitung
Flüssigkeiten und/oder Stoffen, Dämpfen oder Gasen sein und nicht auf Korrosion oder Kalkablagerungen innen oder außen zurückzuführen sein. Diese Anleitung wurde von Inventum bv mit - Der Defekt darf keine Folge von eigener äußerster Sorgfalt verfaßt, allerdings können Schuld, Nachlässigkeit oder unsachgemäßer keine Rechte auf diese Anleitung gegründet... -
Seite 24: Haftung
- 5 DEUTSCH Haftung Funktionsprinzip Inventum bv oder Ihr Installateur/Lieferant übernehmen keine Haftung für Schäden System unter Druck (Abb.1.1) oder Verletzungen gleich welcher Art, die Über die Sicherheitsgruppe strömt kaltes verursacht wurden durch: Leitungswasser in das Gerät. Ein Thermostat - die Nichtbeachtung der Anweisungen und eine Heizquelle sorgen dafür, daß... -
Seite 25: Bedienung Und Gebrauch
DEUTSCH de - 6 Druckloses System (Abb. 2.2) Bei dieser Anwendung wird keine Sicher- heitsgruppe benutzt. Ein spezieller druck- loser Mischhahn sorgt für die Abfuhr des Expansionswassers. Während der Aufwärm- periode wird der Hahn daher auch so lange tropfen bis die eingestellte Temperatur erreicht ist. -
Seite 26: Funktionsprüfung
Situation, außerdem entfällt die heitsgruppe. Garantie. in der Nähe des Haupthahns. Ende der Lebensdauer Alle von Inventum bv benutzten Materialien Wasser klar bleibt. enthalten keinerlei Stoffe, die sich bei der Wasser- und Energieeinsparung Demontage und/oder Vernichtung umwelt- Durch einen bedachtsamen Umgang mit schädlich auswirken. - Seite 27 DEUTSCH de - 8 STÖRUNG ERKLÄRUNG MASSNAHME leuchtet nicht. Temperatur erreicht. einstellen. oder nicht isoliert. serleitung. einstellen. hähne dasselbe Problem haben. Wasserwerk. leckt ständig. heitsgruppe ein Reduzierventil. bedienen. das Gerät angeschlossen oder zum Gerät aus. - Dichtung undicht oder hahn, um den Druck im Gerät zu senken.
-
Seite 28: Installationsanleitung
- 2 Flexible Wasserschläuche - Ein Aufhängebügel für die Wandmontage. Inhalt Druckloses System* Stillstandsverlust - Ein druckloser Mischhahn. Gewicht leer - Ein Aufhängebügel für die Wandmontage. Gewicht voll 16,3 * Komplette Anschlußsätze können bei Abb. 4 Maßskizze Inventum bv bestellt werden. EDR10 258929... -
Seite 29: Installation
DEUTSCH de - 10 Installation 10.3 Anschluß der Abflußleitung (bei System unter Druck) 10.1 Montage des Geräts laufventil einen offenen Trichter in der ebenen Untergrund auf. Abflußleitung. Das Gerät kann eventuell mit Hilfe eines Aufhängbügels an einer glatten Wand flußleitung, wenn diese direkt an die aufgehängt werden. -
Seite 30: In Betrieb Nehmen
de - 11 DEUTSCH In Betrieb nehmen/ außer Betrieb setzen 11.1 In Betrieb nehmen mit Wasser gefüllt und dicht ist. ein. Nachdem der Warmwasserspeicher installiert und mit Wasser gefüllt wurde, muß er innerhalb von drei Monaten in Betrieb genommen werden, um ein gutes Funktionie- ren gewährleisten zu können. - Seite 31 258929 EDR10...
- Seite 32 Geïnstalleerd door: Installé par: Installiert durch: Inventum B.V. Postbus 275, 3990 GB Houten Kaagschip 25, 3991 CS Houten Nederland/Pays-Bas/Niederlande Tel.: +31 (0)30 274 84 84 Fax: +31 (0)30 274 84 85 E-mail: info@inventum.com België/Belgique Tel.: 03 227 43 43 Fax: 03 227 43 44...
