nl - 9

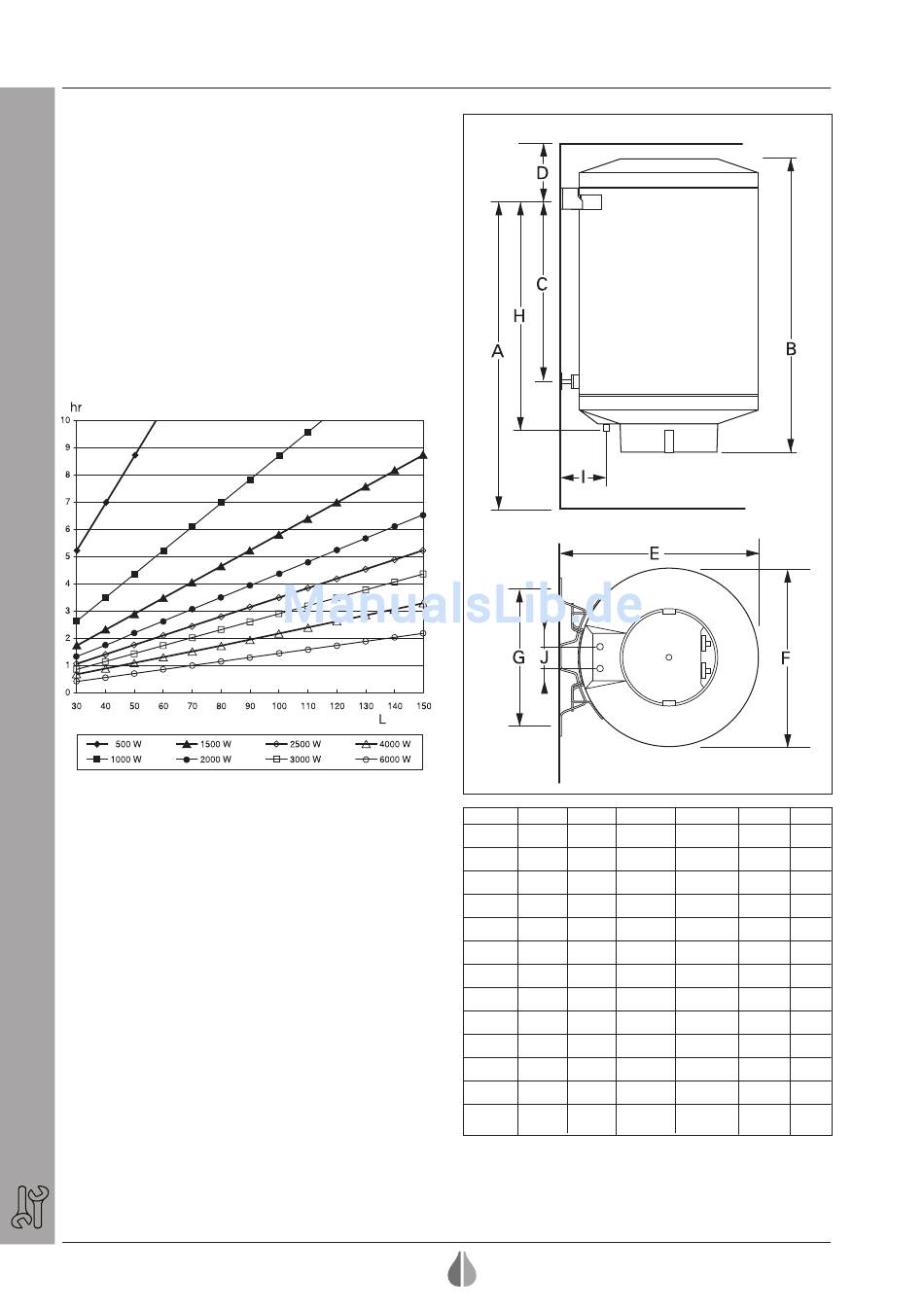

8 Technische specificaties
Voor technische specificaties van deze boiler
verwijzen wij u naar:
- de typeplaat (fig. 1)
- de maatschets (fig.5)
- de grafiek met opwarmtijden (fig. 6).
Hierin wordt de opwarmtijd (hr) weergegeven
als functie van het volume (L) en het vermogen
(W) van de boiler. De opwarmtijd is de tijd die
nodig is om de volledige inhoud van de boiler
van 15 °C tot 88 °C te verwarmen.
Fig. 6 Opwarmtijden
ED/EDR
nhoud 30 50 80
I
Amin 820 1005 1155
B 535 725 865
C 244 432 576
Dmin 130 130 130
E 470 470 525
F 430 430 485
G 340 340 340
H 367 555 705
I 100 100 100
J 60 60 60
* 31 37 42
** 16 21 28
*** 46 71 108
* Stilstandsverlies
* * Gewicht leeg
*** Gewicht vol
Fig. 5 Maatschets
NEDERLANDS
120 150 L
1455 1645 mm
1160 1330 mm
876 1066 mm
130 130 mm
525 525 mm
485 485 mm
340 340 mm
1005 1195 mm
100 100 mm
60 60 mm
57 66 W/h
39 50 kg
159 200 kg
258898 - rev 5
