FRANÇAIS
2 Description
Ce chauffe-eau est conçu pour stocker et chauf-
fer de l'eau potable. Le chauffe-eau comprend
une cuve isolée qui, selon l'exécution, a une
capacité de 30 à 150 litres d'eau. Une source de
chauffage incorporée permet de chauffer l'eau.
Le chauffe-eau peut être raccordé au réseau
de distribution d'eau, par l'intermédiaire des
raccordements d'eau froide et d'eau chaude.
2.1 Composants principaux
Les composants principaux sont représentés sur
la fig. 1. (p.2)
2.2 Identification du produit
La plaque signalétique présente les informati-
ons suivantes:
- nom du produit
- numéro de type
- numéro de série
- capacité [L]
- labels de qualité
- pression de service [kPa ou bar]
- puissance [W]
- tension électrique connectée [V]
- résistance à l'humidité
2.3 Labels de qualité
L'un ou plusieurs des labels de qualité suivants
figure sur la plaque signalétique:
- CE
- KEMA
- CEBEC
- VDE
- NF
2.4 Fonctionnement
L'eau froide provenant du réseau parvient dans
le chauffe-eau par l'intermédiaire de la groupe
de sécurité. Un thermostat et une source de
chauffage font en sorte que l'eau soit chauffée
à la température adéquate. Dans le cas présent,
la source de chauffage est constituée par un ou
plusieurs éléments de chauffe électriques. Etant
donné que l'eau se dilate pendant la chauffe,
la pression augmente dans le chauffe-eau. La
valve de décharge de la groupe de sécurité
permet de limiter cette surpression.
258898 - rev 5

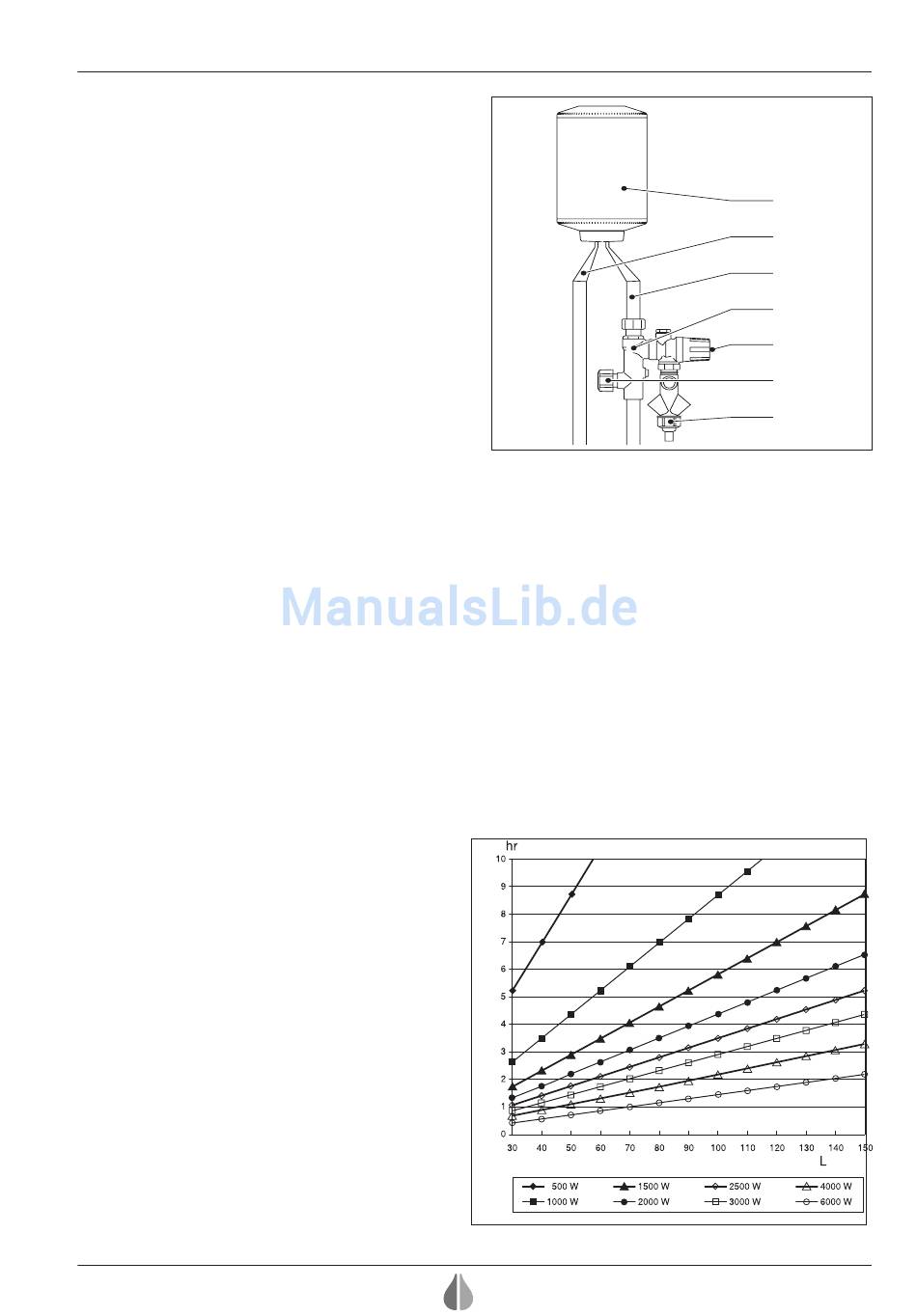

Fig. 2 Fonctionnement
A Chauffe-eau
B Conduit d'eau chaude
C Conduit d'eau froide
D Groupe de sécurité
E Valve de décharge
F Robinet d'arrêt
G Entonnoir
3 Commande et utilisation
Le chauffe-eau est disponible en plusieurs
exécutions. Tous les exécutions de chauffe-eau
fonctionnent sur le courant de jour (tarif normal)
et le courant de nuit (tarif réduit). Dans ce dernier
cas, l'appareil chauffe l'eau pendant la nuit. Votre
compagnie d'électricité vous fournir a tous les
renseignements nécessaires sur les possibilités liées
au raccordement au courant de nuit.
Fig. 6 Durées de chauffe
fr - 5
A
B
C
D
E
F
G
ED/EDR
