Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.

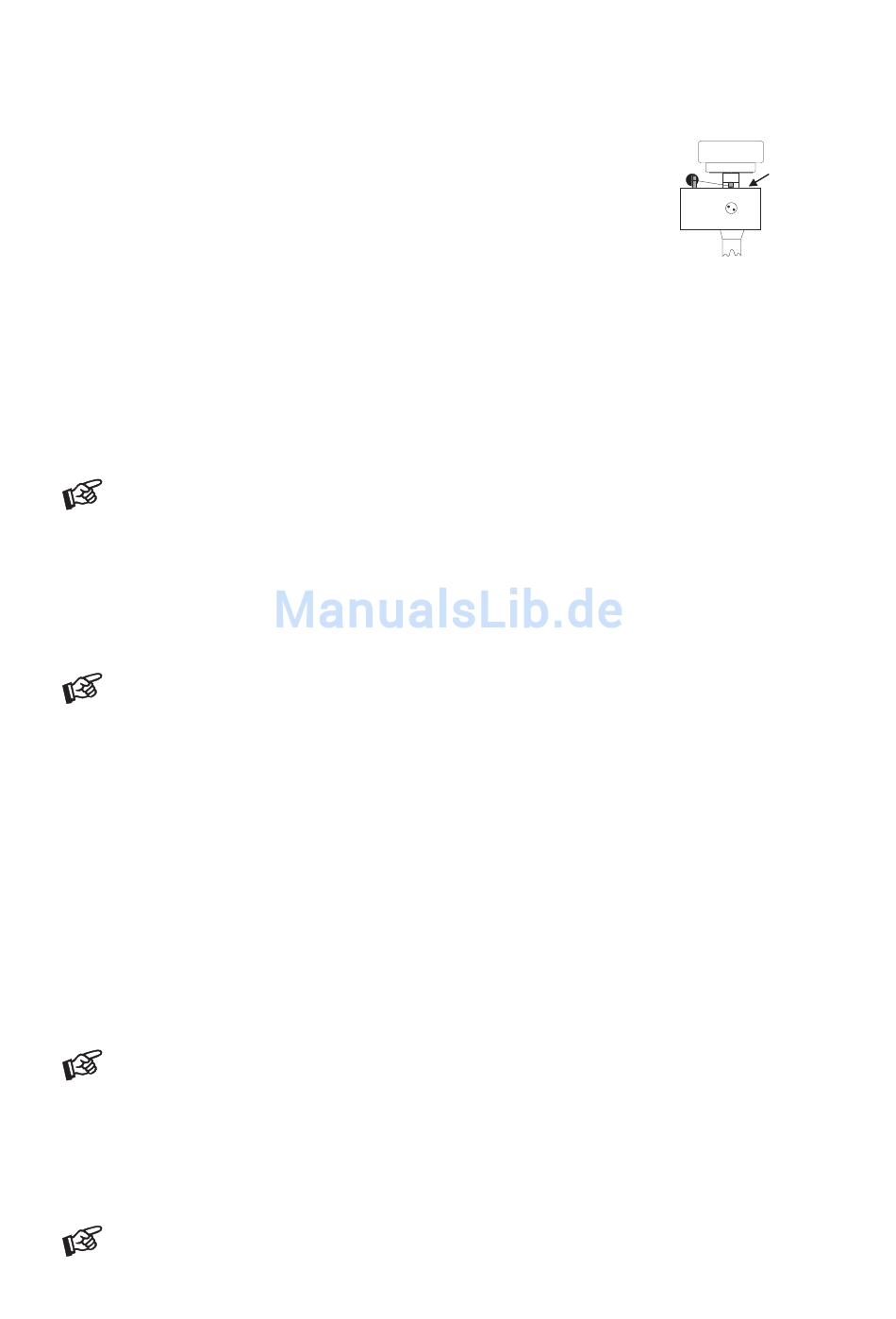

** Am hinteren Ende des Tonarmrohres (9) befindet sich eine kleine Madenschraube,
nach deren Lösen der horizontale Abspielwinkels (Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!) soweit, dass sich
das Tonarmrohr (9) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines
Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel
zur Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Einstellen der Tonarmhöhe (VTA)
** Legen Sie eine Schallplatte auf und entfernen Sie den Nadelschutz vom Tonabnehmer (21). Nach Absenken
des Tonarmrohrs (9) mit dem Lifthebel (7), muss der weiße Strich auf dem Tonarmrohr (9) parallel zur
Schallplatte stehen. Ist dies nicht der Fall, kann nach Lösen der zwei Innensechskant-Schrauben in der
Tonarmbasis (9a) der Schaft des Tonarmes soweit in der Basis (9a) hinauf- bzw. hinunterbewegt werden, bis
die Parallelität erreicht ist. Danach werden beide Schrauben wieder gefühlvoll angezogen.
Das Prüfen der Tonarmhöhe muss mit korrekt eingestellter Auflagekraft erfolgen.
Aus Sicherheitsgründen empfehlen wir beim Einstellen den Nadelschutz anzubringen.
Anschluss an den Verstärker
Verbinden Sie mit dem beiliegenden Phonokabel die Cinch-Buchsen (14) des Plattenspielers und die mit Phono
bezeichneten Eingangsbuchsen auf der Rückseite des Verstärkers. Die roten Stecker des Kabels führen das
Signal des rechten Kanals, die weißen Stecker das Signal des linken Kanals. Verbinden Sie die Kabelschuhe
des Massekabels mit der Masseklemme des Plattenspielers (14) und des Verstärkers.
Der empfohlene Abschlusswiderstand für das Ortofon MC Valencia ist 100 Ohm – Phono MC.
Verfügt Ihr Verstärker über keinen Phonoeingang, benötigen Sie einen separaten Phono-Vorverstärker.
Phono-Vorverstärker von Pro-Ject Audio Systems finden Sie im Internet unter: www.audiotra.de/project.
Netzanschluss
Verbinden Sie das beiliegende Netzteil zuerst mit der Netzteilbuchse (23) der Motoreinheit und anschließend mit
dem Stromnetz.
Aufsetzen der Staubschutzhaube
Setzen Sie die Staubschutzhaube (10) auf die Scharniere, und stellen Sie durch Anziehen der Schrauben (12)
die Haltekraft der Scharniere ein.
Abspielen von Schallplatten
Entfernen Sie den Nadelschutz des Tonabnehmers (21). Betätigen des Start/Stopp-Schalters (20) auf der
Motoreinheit (23) startet und stoppt den Antriebsmotor des Plattentellers. Führen Sie den Tonabnehmerkopf
(21) zum Anfang der Schallplatte. Bewegen Sie den Lifthebel (7) nach unten. Stellen Sie am Verstärker die
gewünschte Lautstärke ein.
Der Eingangswahlschalter des Verstärkers muss auf Phono gestellt sein. Eine eventuell vorhandene
Tape-Monitor-Funktion darf nur bei laufendem Aufnahmegerät aktiviert sein.
Wechseln der Abspielgeschwindigkeit
Zum Abspielen von Schallplatten mit 45 U/Min legen Sie den Antriebsriemen (3) mit dem Werkzeug (3a) auf
die untere, große Riemenscheibe des Pulley (2). Manche Single-Schallplatten mit 45 U/Min benötigen den
beiliegenden, runden Zentrieradapter.
Mit einer Pro-Ject Speed Box oder einer Speed Box SE erfolgt das Umschalten zwischen 33 U/Min
und 45 U/Min elektronisch. Das manuelle Umlegen des Antriebsriemens entfällt.
Nähere Informationen zu den Speed Box Modellen finden Sie im Internet unter: www.audiotra.de/project.
© Audio Trade GmbH · Pro-Ject 6
PerspeX
Anniversary / Ortofon MC Valencia · Version 15.04.11/15.05.11
Maden-
schraube
5
