Aufbau des Gerätes
Zur Vermeidung von Transportschäden wird der Plattenspieler teilweise zerlegt und sorgfältig verpackt geliefert.
Nehmen Sie zunächst vorsichtig alle Teile mitsamt der Einzelverpackung aus dem Karton.
Schrauben Sie die drei Gerätefüße (22) auf die Gewinde unter dem Chassis. Platzieren Sie zu erst den
Sorbothane
®
-Dämpfer und dann die Motoreinheit (23) in der dafür vorgesehenen Aufnahme im Chassis
(links hinten). Die Netzteilbuchse (13) der Motoreinheit muss mit der Kabelführung im Chassis fluchten.
Stellen Sie den Plattenspieler auf den vorgesehenen waagerechten Betriebsplatz. Überprüfen und korrigieren
Sie dies am Besten mit Hilfe einer Wasserwaage. Danach entfernen Sie die drei Transportsicherungs-
schrauben (1) des Subchassis (24).
Setzen Sie behutsam die im Plattenteller (5) montierte Lagerbüchse auf die Lagerachse des Plattentellerlagers.
Stellen Sie, falls notwendig, mit den drei einstellbaren Gerätefüße (22) und der beiliegenden Wasserwaage die
waagrechte Lage des Chassis ein.
Justage des Subchassis
Überprüfen Sie die Einstellung des Subchassis mit der beigefügten Wasserwaage. Stellen Sie, falls notwendig,
mit Hilfe der drei auf dem Chassis montierten, gerändelten Einsteller (A, B, C) die waagerechte Lage des
Subchassis ein.
Legen Sie den Antriebsriemen (3) um den Plattenteller (5) und (für die Geschwindigkeit 33 U/Min) die kleinere
Riemenscheibe des Pulley (2) der Motoreinheit (23). Bedenken Sie, dass Handschweiß oder Fett die Funktion
des Riemens beeinträchtigen können. Benutzen Sie bitte ein sauberes Tuch oder ein Blatt Küchenpapier.
Für die Geschwindigkeit 45 U/Min legen Sie den Antriebsriemen (3) mit dem Werkzeug (3a) auf die untere,
große Riemenscheibe um.
Entfernen Sie die Transportsicherung (18) des Tonarmrohres (9).
Verpacken Sie die Transportsicherung des Tonarmrohrs und die drei Transportsicherungsschrauben (1)
des Subchassis in einem beschrifteten, verschlossenen Briefumschlag und verwahren Sie diesen für jeden
späteren Transport oder Versand im Originalkarton.
Montieren des Gegengewichtes, Auflagekraft einstellen
Drehen Sie das Gegengewicht (6) mit dem verstellbaren Skalenring (6a) nach vorne zeigend gegen den
Uhrzeigersinn auf die Aufnahme am hinteren Ende des Tonarmrohrs (9). Bringen Sie das Tonarmrohr dabei in
die Waage. Ist das Tonarmrohr korrekt ausbalanciert, setzen Sie es wieder auf die Tonarmstütze (8). Halten
Sie das Gegengewicht (6) ohne es zu verstellen fest, und drehen Sie den Skalenring (6a) soweit, bis die Null auf
den Bolzen (15) zeigt.
Stellen Sie durch Drehen des Gegengewichts (6) gegen den Uhrzeigersinn den Wert 25 für ein Auflagegewicht
von 2,5g ein.
Ein Teilstrich auf dem Skalenring (6a) entspricht 1mN (10mN = 1g Auflagegewicht).
Das mitgelieferte Gegengewicht (Nr. 43) ist für Tonabnehmer von 9 - 11g Gewicht geeignet.
Für Tonabnehmer von 5 - 7,5g (Nr. 28), 7 - 10g (Nr. 46), und 10 - 14g (Nr. 29) Gewicht sind schwerere
Gegengewichte als Zubehör erhältlich.
Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem
bzw. hochgeklapptem Nadelschutz erfolgen.
Für andere als den montierten Tonabnehmer ist der vom Hersteller genannte Wert einzustellen.
Antiskating
Hängen Sie die Schlaufe des Antiskating-Gewichts (16) in die Rille 3 des Bolzens (15), und führen Sie den Faden
über die Rille des Führungsbolzen (17).
** Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.
Auflagekraft
10 – 14mN
15 – 19mN
20mN und größer
4
© Audio Trade GmbH · Pro-Ject 6

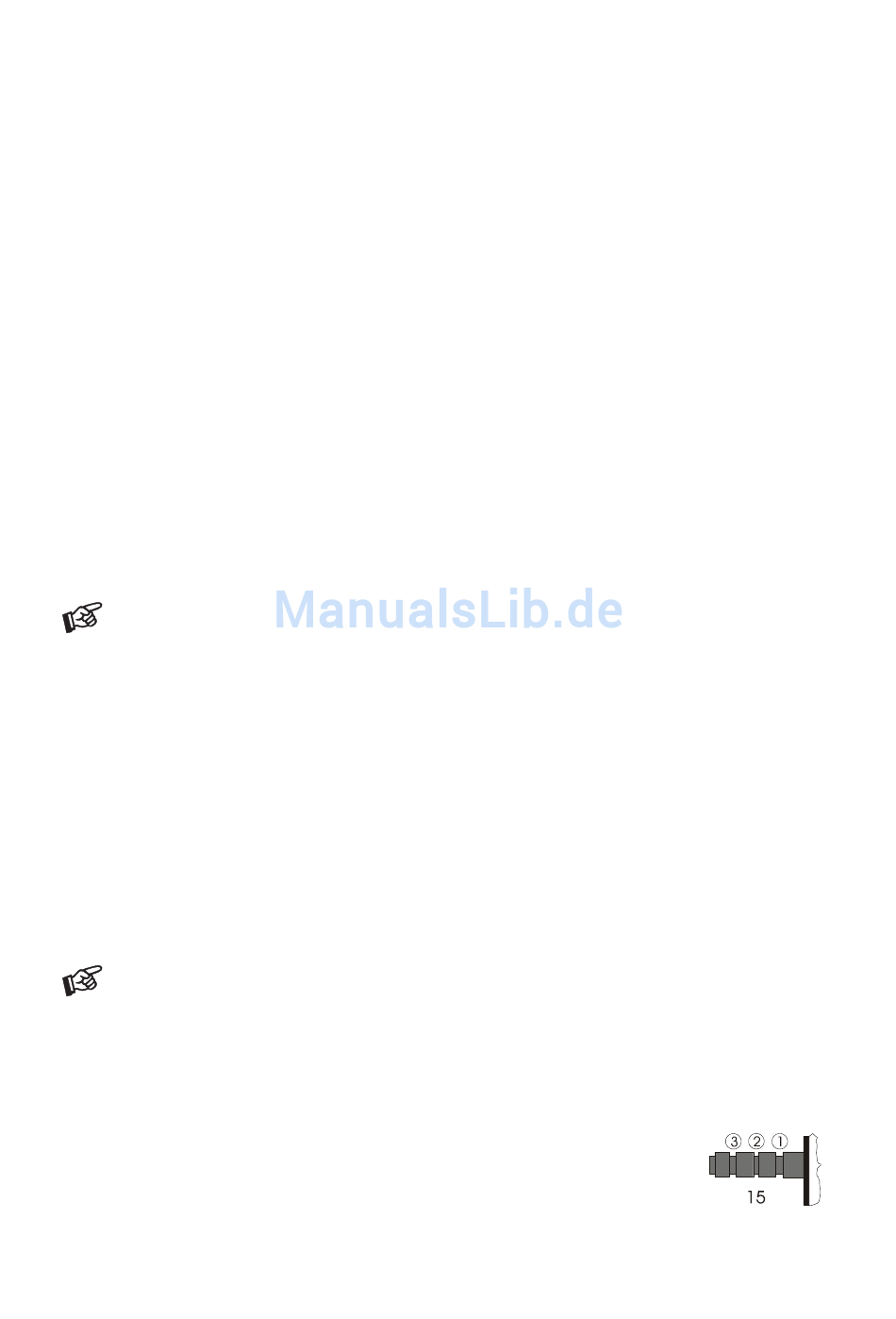

Rillen (1 – 3) des Bolzens (15)
1
(vom Lagerring aus betrachtet)
2
3
"
PerspeX
Anniversary / Ortofon MC Valencia · Version 15.04.11/15.05.11
"
"
