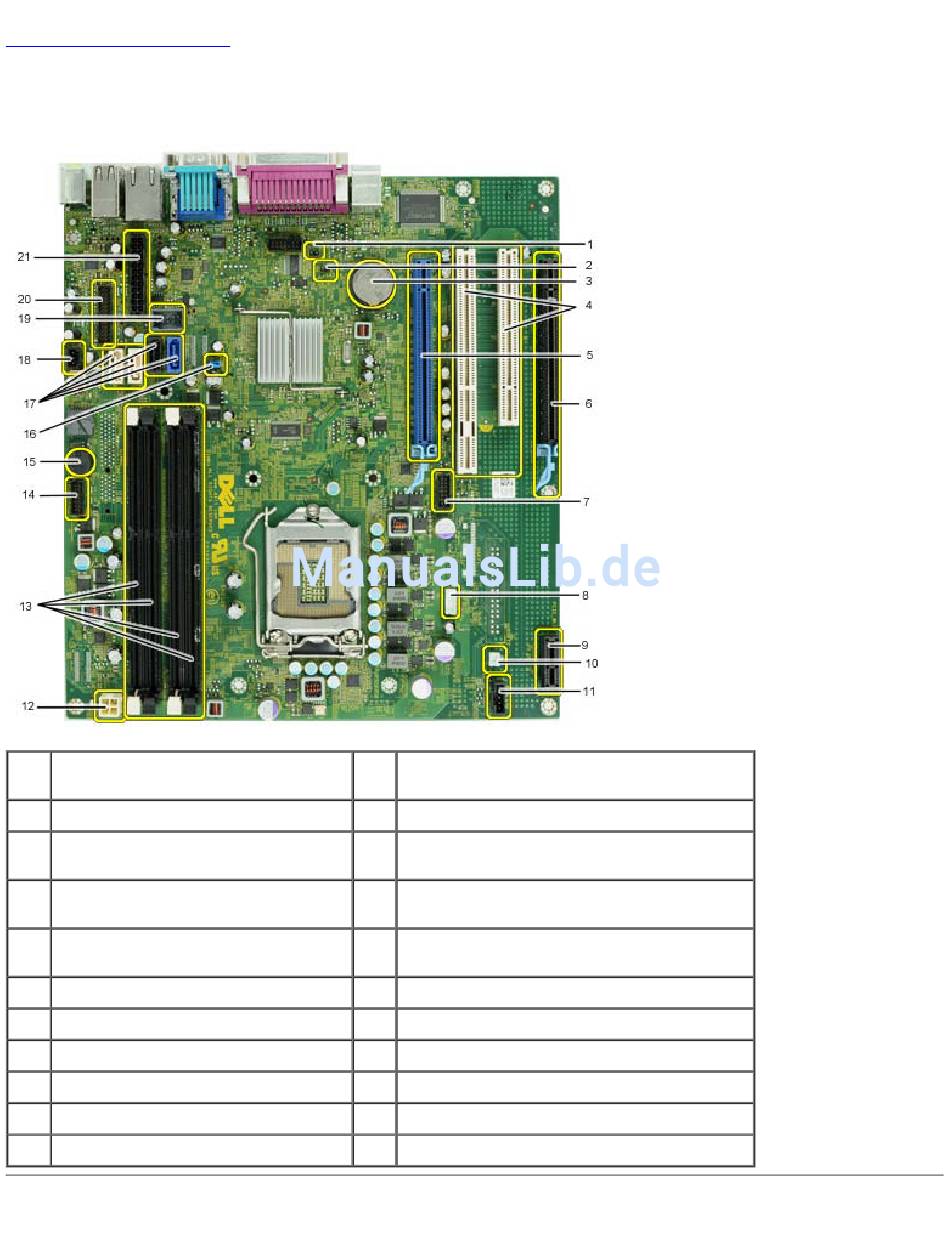

Aufbau der Systemplatine

Dell™ OptiPlex™ 980 Service-Handbuch — Mini-Tower
Servicemodus-Jumper
1
(SERVICE_MODE)
3 Batteriehalterung (BATTERY)
Anschluss für PCI-Express x16-Karte
5
(SLOT1)
Interner serieller Kartenanschluss
7
(SERIAL2)
Anschluss für PCI-Express x1-Karte
9
(PCIE_WLS1)
11 Lüfteranschluss (FAN_CPU)
13 Speichermodulsockel (DIMM_1-4)
15 Interner Summer (BEEP)
17 SATA-Laufwerksanschlüsse (SATA0-3)
19 Interner USB-Anschluss (INT_USB)
21 Netzanschluss (MICRO_PWR)
2 Jumper für Echtzeituhr-Reset (RTCRST)
4 Anschlüsse für PCI-Karten (SLOT 2 und 3)
Anschluss für PCI-Express x16 (verdrahtet als
6
x4) (SLOT 4)
8 Lautsprecheranschluss (INT_SPKR)
10 Anschluss für Temperatursensor (THRM3)
12 Netzanschluss (12V POWER)
14 Frontblendenanschluss (FRONTPANEL)
16 Kennwort-Jumper (PSWD)
18 Intruder-Anschluss (INTRUDER)
20 Vorderer E/A-Anschluss (FIO)
