Inhaltszusammenfassung für Dell OptiPlex 9020 AIO

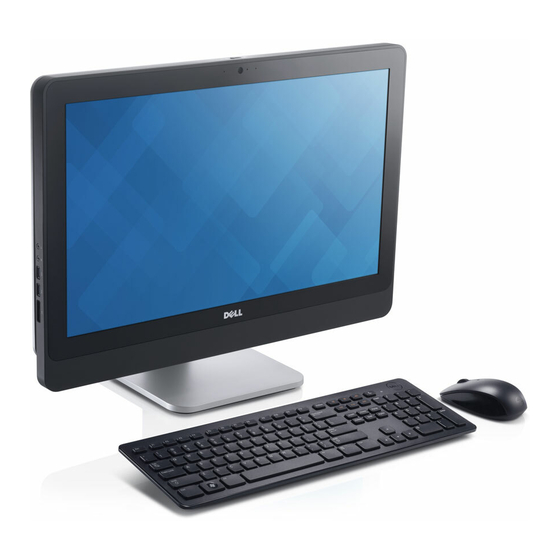

- Seite 1 Dell OptiPlex 9020 AIO Benutzerhandbuch Vorschriftenmodell: W04C Vorschriftentyp: W04C002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2013 Dell Inc. Alle Rechte vorbehalten. In diesem Text verwendete Marken: Dell , das DELL Logo, Dell Precision... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers ............................6 Empfohlene Werkzeuge .............................6 Ausschalten des Computers .................7 Nach der Arbeit an Komponenten im Inneren des Computers ............................7 Wichtige Informationen 2 Entfernen und Einbauen von Komponenten................9 ............................... - Seite 4 Navigation Keys ............................44 System-Setup-Optionen ..............................54 Updating the BIOS ..........................55 System and Setup Password ..................55 Assigning a System Password and Setup Password ..........56 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts 4 Technische Daten........................57 5 Kontaktaufnahme mit Dell......................63...
-
Seite 5: Arbeiten Am Computer
Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Empfohlene Werkzeuge
VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden. -
Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. Wichtige Informationen ANMERKUNG: Vermeiden Sie die Verwendung des Touchscreens in staubigen, heißen oder feuchten Umgebungen. -
Seite 9: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Systemübersicht Abbildung 1. Innenansicht 1. Netzteil 5. Knopfzellenakku 2. Kamera 6. Kühlkörperbaugruppe 3. Festplattenlaufwerk 7. Kühlkörper 4. Prozessorlüfter 8. Speichermodul... -
Seite 10: Entfernens Des Vesa-Standrahmens
9. WLAN-Karte 15. Umwandlerplatine 10. Lautsprecher 16. Betriebsschalter- und On-Screen-Display (OSD)- Tasten-Platine 11. Abdeckung der Eingangs-/Ausgangs (E/A)-Platine 17. Optisches Laufwerk 12. Netzteillüfter 13. Netzteillüfter-Halterung 14. Eingriffschalter Entfernens des VESA-Standrahmens Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Legen Sie den Computer mit der Bildschirmseite nach unten zeigend auf einer flachen Unterlage ab. -
Seite 11: Einbauen Des Vesa-Standrahmens
Entfernen Sie die Schrauben, mit denen der VESA-Standrahmen am Computer befestigt ist und heben Sie den VESA-Standrahmen vom Computer ab. Einbauen des VESA-Standrahmens Richten Sie den VESA-Standrahmen aus und setzen Sie ihn auf die Computerrückseite. Ziehen Sie die Schrauben fest, mit denen der VESA-Standrahmen am Computer befestigt wird. Setzen Sie die VESA-Abdeckung auf den Computer und drücken Sie sie an, bis sie einrastet. -
Seite 12: Einbauen Der Hinteren Abdeckung
Heben Sie die Abdeckung an und entfernen Sie sie vom Computer mithilfe der Kerben in der Nähe der Eingabe-/ Ausgabe (E/A)-Leiste. Einbauen der hinteren Abdeckung Bringen Sie die hintere Abdeckung wieder an seiner ursprünglichen Position an und drücken Sie, bis sie einrastet. Ziehen Sie die Schrauben fest, um die hintere Abdeckung am Computer zu befestigen. -
Seite 13: Einbauen Des Speichers
b) hintere Abdeckung Heben Sie die Speicherabdeckung nach außen. Drücken Sie die Halteklammern vorsichtig vom Speichermodul weg, bis es herausspringt. Heben Sie das Speichermodul an und entfernen Sie es aus seinem Anschluss. Einbauen des Speichers Richten Sie die Kerbe an der Speicherkarte auf den Steg des Systemplatinenanschlusses aus. Drücken Sie das Speichermodul herunter, bis die Freigabelaschen zurückspringen, um es zu befestigen. -
Seite 14: Einbauen Der Vesa-Halterung
Einbauen der VESA-Halterung Richten Sie die Halterung aus und positionieren Sie sie an der Computerrückseite. Ziehen Sie die Schrauben fest, mit denen die VESA-Halterung am Computer befestigt wird. Bauen Sie folgende Komponenten ein: a) hintere Abdeckung b) VESA-Standrahmen Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Betriebsschalter- und On-Screen-Display (OSD)- Tasten-Platine... -
Seite 15: Einbauen Der Betriebsschalter- Und Osd-Tasten-Platine
Einbauen der Betriebsschalter- und OSD-Tasten-Platine Richten Sie die Stromversorgungs- und OSD-Tasten-Platine aus und setzen Sie sie auf den Computer. Verbinden Sie das Kabel mit der Betriebsschalter- und OSD-Tasten-Platine. Einbau von: a) hintere Abdeckung b) VESA-Standrahmen Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Abdeckung der Systemplatine Folgen Sie den Anweisungen unter... -
Seite 16: Einbauen Der Blende Der Systemplatine
Einbauen der Blende der Systemplatine Richten Sie die Abdeckung der Systemplatine aus und setzen Sie sie auf die Computerrückseite. Bringen Sie die Schrauben wieder an, mit denen die Abdeckung der Systemplatine am Computer befestigt ist. Bauen Sie folgende Komponenten ein: a) VESA-Halterung b) hintere Abdeckung c) VESA-Standrahmen... -
Seite 17: Einbauen Der Umwandlerplatine
Einbauen der Umwandlerplatine Positionieren Sie die Umwandlerplatine an der entsprechenden Stelle. Ziehen Sie die Schrauben fest, um die Umwandlerplatine am Computer zu befestigen. Schließen Sie das Rücklicht und die Konverterkabel an der Umwandlerplatine an. Bauen Sie folgende Komponenten ein: a) hintere Abdeckung b) VESA-Standrahmen Nach der Arbeit an Komponenten im Inneren des Computers . - Seite 18 Entfernen Sie die Schrauben, mit denen die Halterung des optischen Laufwerks am Computer befestigt ist. Schieben Sie das optische Laufwerk nach außen und trennen Sie das Kabel des optischen Laufwerks. Verschieben Sie das optische Laufwerk und entfernen Sie es aus dem Computer. Drehen Sie die Schrauben heraus, mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt ist.
-
Seite 19: Einsetzen Des Optischen Laufwerks
Einsetzen des optischen Laufwerks Positionieren Sie die Halterung des optischen Laufwerks auf dem optischen Laufwerk. Ziehen Sie die Schrauben fest, mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt ist. Richten das optische Laufwerk mit seinem Steckplatz aus und schieben Sie es dort hinein. Schließen Sie das Kabel des optischen Laufwerks wieder an. -
Seite 20: Einsetzen Des Festplattenlaufwerks
Entfernen Sie die Schraube, mit der die Festplattenlaufwerkhalterung an der Systemplatine befestigt ist. Verschieben Sie die Festplattenlaufwerkhalterung und heben Sie sie vom Computer ab. Entfernen Sie bei einem 2,5–Zoll Festplattenlaufwerk die Schrauben, mit denen das Festplattenlaufwerk an der Festplattenlaufwerkhalterung befestigt ist. Schieben Sie das Festplattenlaufwerk aus der Festplattenlaufwerkhalterung. -
Seite 21: Entfernen Des Eingriffschalters
Schließen Sie die Festplattenlaufwerkkabel am Festplattenlaufwerk an. Führen Sie die Kabel durch die Kerben auf der Festplattenlaufwerkhalterung. Einbau von: a) VESA-Halterung b) hintere Abdeckung c) VESA-Standrahmen Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Eingriffschalters Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 22: Einbauen Des Eingriffschalters
Einbauen des Eingriffschalters Positionieren Sie den Eingriffschalter am Computer und ziehen Sie die Schraube fest, um ihn am Gehäuse zu befestigen. Ziehen Sie das Kabel entlang der Kerben am Gehäuse und verbinden Sie den Eingriffschalter mit dem Anschluss auf der Systemplatine. Einbau von: a) Abdeckung der Systemplatine b) VESA-Halterung... -
Seite 23: Einbauen Der Wlan-Karte
Drehen Sie die WLAN-Karte um und entfernen Sie die Schrauben, mit denen die WLAN-Karte am WLAN-Adapter befestigt ist. Entfernen Sie die WLAN-Karte aus dem Adapter. Einbauen der WLAN-Karte Richten Sie die WLAN-Karte aus und setzen Sie sie auf den WLAN-Adapter. Ziehen Sie die Schrauben fest, um die WLAN-Karte am WLAN-Adapter zu befestigen. -
Seite 24: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe Richten Sie die Kühlkörperbaugruppe aus und positionieren Sie sie am Computer. Ziehen Sie die Schrauben fest, mit denen die Kühlkörperbaugruppe am Gehäuse befestigt wird. Einbau von: a) Abdeckung der Systemplatine b) VESA-Halterung c) hintere Abdeckung d) VESA-Standrahmen Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 25: Einsetzen Des Prozessorlüfters
Einsetzen des Prozessorlüfters Positionieren Sie den Prozessorlüfter am Computer und ziehen Sie die Schrauben fest, um den Prozessorlüfter an der Systemplatine zu befestigen. Schließen Sie das Prozessorlüfterkabel am Anschluss auf der Systemplatine an. Einbau von: a) Abdeckung der Systemplatine b) VESA-Halterung c) hintere Abdeckung d) VESA-Standrahmen Folgen Sie den Anweisungen unter... -
Seite 26: Einbauen Des Netzteillüfters
Einbauen des Netzteillüfters Positionieren Sie den Netzteillüfter am Computer und ziehen Sie die Schrauben fest, um ihn am Gehäuse zu befestigen. Richten Sie den Lüfterkanal aus und setzen Sie ihn auf den Computer. Ziehen Sie die Schraube fest, mit der der Lüfterkanal am Gehäuse befestigt wird. Einbau von: a) Abdeckung der Systemplatine b) VESA-Halterung... - Seite 27 Entfernen Sie die Schrauben, mit denen der Netzanschluss an der Abdeckung der E/A-Platine befestigt ist. Entfernen Sie die Schrauben, mit denen die Abdeckung der E/A-Platine am Gehäuse befestigt ist. Lösen Sie den Netzanschluss und drücken Sie ihn am Sockel fest.
- Seite 28 Drehen Sie die Abdeckung der Eingabe-/Ausgabe (E/A)-Platine um und entfernen Sie sie aus dem Computer. Trennen Sie das Stromversorgungskabel von der Systemplatine.
-
Seite 29: Einbauen Der Abdeckung Der E/A-Platine
Einbauen der Abdeckung der E/A-Platine Schließen Sie das Stromversorgungskabel an die Systemplatine an. Positionieren Sie die Abdeckung der E/A-Platine am Computer. Schieben Sie den Netzanschluss durch und befestigen Sie ihn am Sockel. Ziehen Sie die Schrauben fest, um die Abdeckung der Eingabe/Ausgabe-Platine am Gehäuse zu befestigen. Ziehen Sie die Schrauben fest, mit denen der Netzanschluss an der Abdeckung der Eingabe/Ausgabe-Platine befestigt wird. -
Seite 30: Einbauen Des Netzteils
Entfernen Sie die Schrauben, mit denen das Netzeil am Gehäuse befestigt ist. Heben Sie das Netzteil an und entfernen Sie es aus dem Computer. Einbauen des Netzteils Positionieren Sie das Netzteil am Computer. Ziehen Sie die Schrauben fest, mit der das Netzteil am Gehäuse befestigt ist. Führen Sie das Kabel durch die Haken am Computer. -
Seite 31: Entfernen Des Prozessors
f) VESA-Standrahmen Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Prozessors Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie folgende Komponenten: a) VESA-Standrahmen b) hintere Abdeckung c) VESA-Halterung d) Abdeckung der Systemplatine... -
Seite 32: Einbauen Der Lautsprecher
Entfernen Sie die Schrauben, mit denen die Lautsprecher am Gehäuse befestigt sind. Heben Sie die Lautsprecher aus dem Computer. Einbauen der Lautsprecher Positionieren Sie die Lautsprecher und richten Sie sie am Computer aus. Ziehen Sie die Schrauben fest, mit denen die Lautsprecher am Gehäuse befestigt werden. -
Seite 33: Entfernen Der Systemplatine
Entfernen der Systemplatine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie folgende Komponenten: a) VESA-Standrahmen b) hintere Abdeckung c) VESA-Halterung d) Abdeckung der Systemplatine e) Speicher f) Optisches Laufwerk g) Festplattenlaufwerk h) Kühlkörperbaugruppe Netzteil Abdeckung der Eingangs-/Ausgangs (E/A)-Platine... - Seite 34 1. SATA ODD-Stromversorgungsanschluss 2. SATA-HDD-Anschluss 3. SATA-HDD-Stromversorgungsanschluss 4. SATA ODD-Anschluss 5. GPU-Kühlkörperlüfteranschluss 6. Anschluss für Gehäuseeingriffschalter 7. Prozessor-Kühlkörperlüfteranschluss 8. Kameraanschluss 9. Knopfzellenbatterie-Anschluss 10. Prozessorsockel 11. Speichersockel (SODIMM-Sockel) 12. Lautsprecheranschluss 13. Mini-PCI-Express-Sockel 14. 12V CPU-Stromversorgungsanschluss 15. LVDS-Anschluss 16. Umwandlerplatinenanschluss 17. Touchpanel-Anschluss 18.
-
Seite 35: Einbauen Der Systemplatine
20. 8-poliger Netzanschluss Einbauen der Systemplatine Positionieren Sie die Systemplatine am Computer. Verbinden Sie alle Kabel mit der Systemplatine. Ziehen Sie die Schrauben fest, um die Systemplatine an der Sockelleiste zu befestigen. Einbau von: a) Netzteillüfter b) Umwandlerplatine c) Abdeckung der Eingangs-/Ausgangs (E/A)-Platine d) Netzteil e) Kühlkörperbaugruppe f) Festplattenlaufwerk... -
Seite 36: Installieren Des Kühlkörpers (Grafikkarte)
Drücken Sie die Schrauben, die mit der Systemplatine verbunden sind, nach unten. Entfernen Sie den Kühlkörper von der Systemplatine, Installieren des Kühlkörpers (Grafikkarte) Setzen Sie den Kühlkörper auf die Systemplatine. Drücken Sie die Schrauben an, um den Kühlkörper an seiner Position zu befestigen. Schließen Sie das Lüfterkabel an. -
Seite 37: Entfernen Des Antennenmoduls
d) Abdeckung der Eingangs-/Ausgangs (E/A)-Platine e) Netzteil f) Kühlkörperbaugruppe g) Festplattenlaufwerk h) Optisches Laufwerk Speicher Abdeckung der Systemplatine k) VESA-Halterung hintere Abdeckung m) VESA-Standrahmen Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Antennenmoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 38: Einbauen Des Antennenmoduls
Einbauen des Antennenmoduls Positionieren Sie das Antennenmodul am Gehäuse. Führen Sie das Antennenkabel um die Kanten des Computers. Ziehen Sie die Schrauben fest, mit denen das Antennenmodul am Gehäuse befestigt ist Einbau von: a) Systemplatine b) Netzteillüfter c) Kühlkörperbaugruppe d) Netzteil e) Prozessorlüfter f) Umwandlerplatine g) Betriebsschalter- und OSD-Tasten-Platine... - Seite 39 ANMERKUNG: Diese Anweisungen gelten nur für Computer ohne Touchscreen. Bei Computern mit Touchscreen sollte der Bildschirm in einer Reinraumumgebung demontiert werden. Trennen Sie das LVDS-Kabel vom Bildschirm. Entfernen Sie alle anderen Kabel oder Antennen entlang der Kanten der Sockelleiste. Entfernen Sie die Schrauben, mit denen die Sockelleiste am Gehäuse befestigt ist. Heben Sie die Sockelleiste aus dem Computer heraus.
-
Seite 40: Einsetzen Des Bildschirms
Entfernen Sie die Schrauben, mit denen die Bildschirmhalterung am Bildschirm befestigt ist. Entfernen Sie die Bildschirmhalterung vom Bildschirm. Einsetzen des Bildschirms Ziehen Sie die Schrauben fest, um die Bildschirmhalterung am Bildschirm zu befestigen. Positionieren Sie den Bildschirm auf dem Gehäuse. Positionieren Sie die Sockelleiste am Gehäuse. -
Seite 41: Entfernen Der Kamera
f) Netzteil g) Netzteillüfter h) Umwandlerplatine Betriebsschalter- und OSD-Tasten-Platine Eingriffschalter k) Festplattenlaufwerk Optisches Laufwerk m) WLAN-Karte n) Abdeckung der Eingangs-/Ausgangs (E/A)-Platine o) Abdeckung der Systemplatine p) VESA-Halterung q) hintere Abdeckung r) VESA-Standrahmen Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Kamera Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 42: Einbauen Der Kamera
Einbauen der Kamera Ziehen Sie die Schrauben fest, mit denen die Kamera am Gehäuse befestigt wird. Schließen Sie das Kamerakabel an und befestigen Sie den Riegel. Einbau von: a) Bildschirm b) Systemplatine c) Netzteillüfter d) Kühlkörperbaugruppe e) Netzteil f) Prozessorlüfter g) Umwandlerplatine h) Betriebsschalter- und OSD-Tasten-Platine Eingriffschalter... -
Seite 43: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 44: System-Setup-Optionen
Tabelle 1. Navigation Keys Keys Navigation Up arrow Moves to the previous field. Down arrow Moves to the next field. <Enter> Allows you to select a value in the selected field (if applicable) or follow the link in the field. Spacebar Expands or collapses a drop‐down list, if applicable. - Seite 45 Option Beschreibung abwählen. Zum Einrichten des Legacy-Startmodus sollten Sie die Legacy-Options- ROMs aktivieren. Dieser Legacy-Startmodus ist nicht zulässig, wenn der sichere Start aktiviert ist. Die Optionen sind: • Boot Sequence (Startsequenz) – Standardmäßig ist der Windows Boot Manager ausgewählt. ANMERKUNG: Die Standardoption unterscheidet sich möglicherweise je nach Betriebssystem des Computers.
- Seite 46 Option Beschreibung ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise gar nicht oder anders als aufgeführt angezeigt. SATA Operation (SATA- Ermöglicht die Konfiguration des Betriebsmodus des integrierten SATA-Festplatten- Betrieb) Controllers. • Disabled (Deaktiviert) – Die SATA-Controller werden ausgeblendet. •...
- Seite 47 Tabelle 4. Sicherheit Option Beschreibung Admin Password Mit diesem Feld können Sie das Administratorkennwort (manchmal auch als Setup- (Administratorkennwort) Kennwort bezeichnet) festlegen, ändern oder löschen. Mit dem Administratorkennwort werden verschiedene Sicherheitsfunktionen aktiviert. Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. •...
- Seite 48 Option Beschreibung • Administratorkennwort Min • Administratorkennwort Max • Systemkennwort Min • Systemkennwort Max Password Bypass Bietet Ihnen die Möglichkeit, das System Password (Systemkennwort) und die (Kennwortumgehung) Eingabeaufforderungen für das interne Festplattenkennwort während eines Systemneustarts zu umgehen. • Deaktiviert – Bei festgelegten Kennwörtern immer zur Eingabe des System- und internen Festplattenkennworts auffordern.
- Seite 49 Option Beschreibung OROM Keyboard Access Bietet Ihnen die Möglichkeit festzulegen, ob Sie auf die Bildschirme zur OROM (OROM-Tastaturzugang) (Option Read Only Memory)-Konfiguration während des Startvorgangs über Hotkeys zugreifen. Diese Einstellungen verhindern den Zugriff auf das Intel RAID (STRG + I) oder die BIOS-Erweiterung Intel Management Engine (STRG + P/F12).
- Seite 50 Option Beschreibung • Append from File (Anhängen aus Datei) – Fügt einen Schlüssel aus einer vom Benutzer ausgewählten Datei zur aktuellen Datenbank hinzu. • Delete (Löschen) – Löscht den ausgewählten Schlüssel. • Reset All Keys (Alle zurücksetzen) - Setzt auf Standardeinstellungen zurück. •...
- Seite 51 Tabelle 7. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird. Sie können die Wiederherstellung nach Stromausfall wie folgt festlegen: • Power Off (Ausschalten, Standardeinstellung) • Power On (Einschalten) •...
- Seite 52 Option Beschreibung Intel Smart Connect Diese Option ist standardmäßig deaktiviert. Wenn diese Option aktiviert ist, wird die Technology Funktion in regelmäßigen Abständen nach Wireless-Verbindugen in der Nähe suchen, während sich das System im Energiesparmodus befindet. Die Smart- Connect-Technik wird die geöffneten E-Mail- oder Social Media-Anwendungen synchronisieren, wenn der Computer in den Energiesparmodus wechselt.
- Seite 53 Option Beschreibung • Trusted Execution (Vertrauenswürdige Ausführung) – Diese Option ist standardmäßig deaktiviert. Tabelle 10. Wireless Option Beschreibung Wireless Device Enable Ermöglicht das Aktivieren/Deaktivieren der internen Wireless-Geräte: Die folgenden Optionen stehen zur Verfügung: • WLAN • Bluetooth Beide Optionen sind standardmäßig aktiviert. Tabelle 11.
-
Seite 54: Updating The Bios
Re-start the computer. Go to dell.com/support. Enter the Service Tag or Express Service Code and click Submit. NOTE: To locate the Service Tag, click Where is my Service Tag? -
Seite 55: System And Setup Password
NOTE: If you cannot find your Service Tag, click Detect My Product. Proceed with the instructions on screen. If you are unable to locate or find the Service Tag, click the Product Category of your computer. Choose the Product Type from the list. Select your computer model and the Product Support page of your computer appears. -
Seite 56: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
– A password can have up to 32 characters. – The password can contain the numbers 0 through 9. – Only lower case letters are valid, upper case letters are not allowed. – Only the following special characters are allowed: space, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Re-enter the system password when prompted. -
Seite 57: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start icon) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer. Tabelle 14. - Seite 58 Tabelle 17. Audio Funktion Technische Daten Controller Intel High-Definition Audio mit Waves MaxxVoice Pro Lautsprecher 8-Ohm-Einzel-Lautsprecher in der linken und rechten Lautsprecherbaugruppe (durchschn. 5 W pro Kanal) Interner Verstärker bis zu 15 W pro Kanal Unterstützung für integriertes Mikrofon Digitales Doppelmikrofon Lautstärkeregler Lauter/Leiser-Tasten (nur Windows 7), Programm-Menüs und Tasten zur Mediensteuerung.
- Seite 59 Tabelle 22. Anschlüsse und Stecker Funktion Technische Daten Audio: • ein Leitungsausgangsanschluss (Line-Out) • ein Anschluss für Audioeingang/Mikrofon • ein Kopfhörer-Anschluss Netzwerkadapter Ein RJ45-Anschluss USB 2.0 vier USB 3.0 vier Video 15-poliger VGA-Anschluss HDMI ein 19-poliger Ausgabeport Medienkartenlesegerät ein 8-in-1-Steckplatz Tabelle 23.
- Seite 60 Funktion Ohne Standrahmen Mit Standrahmen ohne Touch-Funktion 70,50 mm (2,78 Zoll) 174,40 mm (6,87 Zoll) mit Touch-Funktion 72,80 mm (2,87 Zoll) 174,40 mm (6,87 Zoll) Gewicht: ohne Touch-Funktion 8,10 kg bis 8,76 kg (17,86 lb 10,25 kg bis 10,91 kg (22,60 lb bis 24,05 lb) bis 19,31 lb) mit Touch-Funktion 9,19 kg bis 9,84 kg (20,26 lb...
- Seite 61 Tabelle 28. Umgebungsbedingungen Funktion Technische Daten Temperaturbereich: Betrieb 5 °C bis 35 °C (41 °F bis 95 °F) Bei Lagerung –40 °C bis 65 °C (–40 °F bis 149 °F) Relative Luftfeuchtigkeit (max.): Betrieb 10 % bis 90 % (nicht-kondensierend) Bei Lagerung 10 % bis 95 % (nicht-kondensierend) Zulässige Erschütterung:...
-
Seite 63: Kontaktaufnahme Mit Dell
Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Besuchen Sie dell.com/support.
