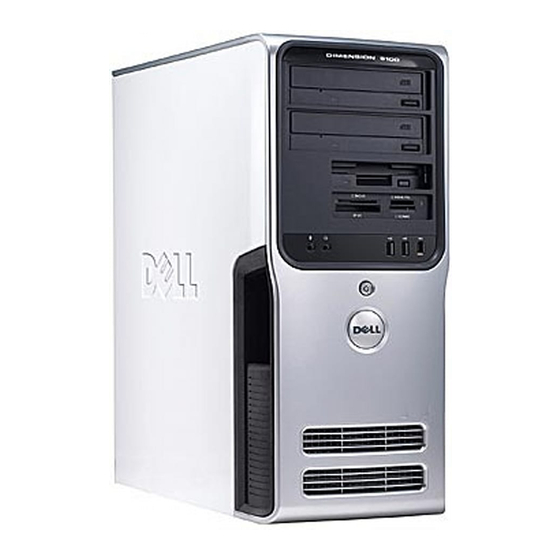

Seite 1 Dell™ Dimension™ 9100 Benutzerhandbuch Service Tag (Service-Kennnummer) Freigabeklinke des Auswurftaste für CD bzw. DVD Systemgehäuses Aktivitätsanzeige für CD bzw. DVD FlexBays (2) für optionales Diskettenlaufwerk oder optionales Medienkartenlesegerät Mikrofonanschluss Kopfhöreranschluss Diagnoseanzeigen Festplattenlaufwerkanzeige Netzschalter USB 2.0-Anschlüsse (2) Stromanschluss Soundkartenanschlüsse (5) Netzwerkadapter USB 2.0-Anschlüsse (5)
Seite 2 Marken in diesem Text: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp, DellNet und PowerConnect sind Marken der Dell Inc.; Intel und Pentium sowie Intel SpeedStep sind eingetragene Marken der Intel Corporation; Microsoft, Windows und Outlook sind eingetragene Marken der Microsoft Corporation.
Seite 3: Inhaltsverzeichnis
Inhalt Informationsquellen ....... . Einrichten und Verwenden des Computers Einrichten eines Druckers .
Seite 4 IEEE 1394 ........Hyper-Threading .
Seite 5 ......Verwenden von Dell PC Restore by Symantec ....
Seite 6 Karten ........PCI-Karten .
Seite 7 ....... Technischer Support von Dell (nur USA) ....
Seite 8 Inhalt...
Seite 9: Informationsquellen
Informationsquellen Wonach suchen Sie? Hier finden Sie das Gesuchte: • Garantieinformationen Dell™ Produktinformationshandbuch • Allgemeine Bedingungen (nur USA) • Sicherheitshinweise • Betriebsbestimmungen • Hinweise zur Ergonomie • Endbenutzer-Lizenzvereinbarung HINWEIS: Sie finden dieses Dokument im PDF-Format unter support.dell.com. • Wie der Computer eingerichtet wird Setup-Übersicht...
Seite 10 Service-Kennnummer und Microsoft Windows-Etikett • Microsoft Windows-Lizenzetikett Diese Etiketten sind am Computer angebracht. • Geben Sie die Service-Kennnummer auf der Website support.dell.com oder beim Anruf beim Technischen Support an, um den Computer zu identifizieren. • Geben Sie beim Anruf beim technischen Support die Expressdienst-Codenummer an, um zum geeigneten Ansprechpartner weitergeleitet zu werden.
Seite 11 ® Intel Pentium M-Prozessoren, optische Laufwerke und USB-Geräte. DSS wird für den korrekten Betrieb des Dell- Computers benötigt. Die Software erkennt den Computer und das Betriebssystem automatisch und installiert die für die Konfiguration geeigneten Aktualisierungen. So laden Sie die Desktop System Software herunter: Zu support.dell.com gehen und auf Downloads klicken.
Seite 12 Wonach suchen Sie? Hier finden Sie das Gesuchte: • Anleitung zum Arbeiten mit Windows XP Hilfe- und Supportcenter unter Windows • Dokumentation für meinen Computer Auf die Schaltfläche Start und anschließend auf Help and Support (Hilfe und Support) klicken. • Dokumentation für Geräte (z. B. Modems) Ein Wort oder einen Ausdruck eingeben, das bzw.
Seite 13: Einrichten Und Verwenden Des Computers
Einrichten und Verwenden des Computers Einrichten eines Druckers VORSICHT: Schließen Sie das Betriebssystem-Setup ab, bevor Sie einen Drucker an den Computer anschließen. Informationen zum Setup sowie Anleitungen zu den folgenden Aufgaben entnehmen Sie der Dokumentation zu Ihrem Drucker: • Abrufen und Installieren von aktualisierten Treibern •...
Seite 14: Anschließen Eines Druckers
Anschließen eines Druckers HINWEIS: USB-Geräte können bei eingeschaltetem Computer angeschlossen werden. 1 Betriebssystem-Setup abschließen, falls noch nicht erfolgt. 2 Bei Bedarf den Druckertreiber installieren. Weitere Informationen hierzu finden Sie in der Dokumentation zum Drucker. 3 Das USB-Druckerkabel an die USB-Anschlüsse des Computers und des Druckers anschließen.
Seite 15: Einrichten Der Internetverbindung
Wenn Sie eine DFÜ-Verbindung verwenden, schließen Sie ein Telefonkabel an den Modemanschluss des Computers sowie an die Telefonbuchse an, bevor Sie die Internetverbindung einrichten. Wenn Sie eine DSL- oder Kabelmodemverbindung nutzen, wenden Sie sich an Ihren ISP , um Anweisungen für das Einrichten zu erhalten. Einrichten der Internetverbindung So richten Sie eine AOL- oder MSN-Verbindung ein: 1 Alle geöffneten Dateien speichern und schließen sowie alle geöffneten Programme beenden.
Seite 16: Abspielen Von Cds Und Dvds
Wenn beim Verbinden mit dem Internet Probleme auftreten, lesen Sie die Informationen unter „Probleme mit E-Mail, Modem und Internet“ auf Seite 33. Wenn Sie keine Verbindung mit dem Internet herstellen können, obwohl dies früher möglich war, liegt möglicherweise ein Ausfall bei Ihrem ISP vor.
Seite 17 Eine CD-Wiedergabesoftware verfügt immer über folgende Schaltflächen: Wiedergabe Rücklauf im aktuellen Titel Pause Vorlauf im aktuellen Titel Stopp Vorherigen Titel aufrufen Auswurftaste Nächsten Titel aufrufen Eine DVD-Wiedergabesoftware umfasst üblicherweise folgende Schaltflächen: Stopp Aktuelles Kapitel erneut starten Wiedergabe Schnellvorlauf Pause Schnellrücklauf Im Pausenmodus Bild für Bild anzeigen Nächsten Titel oder nächstes Kapitel aufrufen Aktuellen Titel bzw.
Seite 18: Regeln Der Lautstärke
Bitte achten Sie beim Erstellen von CDs und DVDs darauf, dass keine Urheberrechtsgesetze verletzt werden. Dieser Abschnitt gilt nur für Computer mit CD-RW-, DVD+/-RW- oder kombinierten CD-RW/ DVD-Laufwerken. ANMERKUNG: Dell bietet unter Umständen in verschiedenen Ländern jeweils unterschiedliche CD- und DVD-Laufwerkstypen an. Einrichten und Verwenden des Computers...
Seite 19: Anleitung Zum Kopieren Einer Cd Oder Dvd
Sie auf der Support-Website von Sonic unter www.sonic.com nach verfügbaren Software-Patches. ™ Die in Dell -Computern installierten DVD-Brenner können DVD-Medien der Typen DVD+/-R, DVD+/-RW und DVD+R DL (= Dual Layer / zweischichtig) schreiben und lesen. Sie können jedoch keine DVD-RAM oder DVD-R DL schreiben und sie unter Umständen auch nicht lesen.
Seite 20: Verwenden Leerer Cds Und Dvds
Verwenden leerer CDs und DVDs CD-RW-Laufwerke können nur auf CDs (einschließlich schneller CD-RWs) schreiben. DVD-Brenner beschreiben sowohl CDs als auch DVDs. Um Musik zu brennen oder Daten langfristig zu speichern, verwenden Sie am besten leere CD-Rs. Eine CD-R-Disc kann nach dem Erstellen nicht wieder beschrieben werden (weitere Informationen finden Sie in der Dokumentation von Sonic).
Seite 21: Verwenden Von Medienkartenlesegeräten (Optional)
• Sie können mit Sonic DigitalMedia keine Audio-DVDs erstellen. • MP3-Musikdateien können nur auf MP3-Playern oder auf Computern, auf denen eine MP3-Software installiert ist, wiedergegeben werden. • Im Handel angebotene DVD-Spieler, wie sie in Heimkinosystemen eingesetzt werden, können unter Umständen nicht alle verfügbaren DVD-Formate lesen. Eine Liste der von Ihrem DVD- Spieler unterstützten Formate können Sie in der Dokumentation des Geräts nachschlagen oder vom Hersteller anfordern.
Seite 22 Weitere Informationen zum Installieren eines Medienkartenlesegeräts finden Sie unter „Einsetzen eines Medienkartenlesegeräts“ auf Seite 99. Memory Stick (MS/MS Pro) xD-Picture-Karte und SmartMedia (SMC) CompactFlash Typ I und II (CF I/II) sowie MicroDrive-Karte SecureDigital-Karte (SD)/MultiMediaCard (MMC) So verwenden Sie das Medienkartenlesegerät: 1 Medium oder Karte prüfen, um ein falsches Einlegen zu vermeiden.
Seite 23: Anschließen Von Zwei Monitoren
Anschließen von zwei Monitoren WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Falls Sie zwei Monitore mit VGA-Anschluss anschließen möchten, müssen Sie den optionalen DVI-Adapter verwenden. Falls Sie zwei Flachbildschirme anschließen möchten, muss mindestens einer der beiden einen VGA-Anschluss aufweisen.
Seite 24: Anschließen Eines Monitors Mit Vga-Anschluss Und Eines Monitors Mit Dvi-Anschluss
Anschließen eines Monitors mit VGA-Anschluss und eines Monitors mit DVI-Anschluss 1 Die in „Vorbereitungen“ auf Seite 61 beschriebenen Arbeiten ausführen. 2 VGA-Anschluss des Monitors mit dem VGA-Anschluss (blau) auf der Rückseite des Computers verbinden. 3 DVI-Anschluss des Monitors mit dem DVI-Anschluss (weiß) auf der Rückseite des Computers verbinden.
Seite 25: Einrichten Eines Heim- Und Firmennetzwerks
Einrichten eines Heim- und Firmennetzwerks Anschließen an einen Netzwerkadapter VORSICHT: Verbinden Sie das Netzwerkkabel mit dem Netzwerkanschluss des Computers. Stecken Sie das Netzwerkkabel nicht in den Modemanschluss des Computers. Schließen Sie das Netzwerkkabel nicht an eine Telefonbuchse an. 1 Das Netzwerkkabel mit dem Netzwerkadapteranschluss auf der Rückseite des Computers verbinden.
Seite 26: Energieverwaltung
Energieverwaltung ® ® Durch die Energieverwaltungsfunktion von Microsoft Windows XP kann der Stromverbrauch verringert werden, wenn der Computer eingeschaltet ist, jedoch nicht verwendet wird. Es kann entweder nur der Stromverbrauch von Monitor und Festplattenlaufwerk verringert werden, oder es wird durch die Verwendung von Stand-by-Modus bzw. Ruhezustand der Stromverbrauch des gesamten Computers reduziert.
Seite 27: Eigenschaften Von Energieoptionen
Maus funktionieren, während sich der Computer im Ruhezustand befindet. Da für den Ruhezustand eine bestimmte Datei auf der Festplatte mit ausreichend Kapazität zum Speichern des Speicherinhalts erforderlich ist, erstellt Dell bereits vor dem Ausliefern des Computers eine entsprechend dimensionierte Ruhezustandsdatei. Wenn das Festplattenlaufwerk des Computers beschädigt wird, erstellt Windows XP automatisch eine neue Ruhezustandsdatei.
Seite 28 Falls Sie die Standardeinstellungen für ein Schema ändern möchten, klicken Sie im Listenfeld auf das Feld Turn off monitor (Monitor ausschalten), Turn off hard disks (Festplatten ausschalten), System stand by (Standby) oder System hibernates (Ruhezustand), und wählen Sie anschließend das gewünschte Zeitintervall in der angezeigten Liste aus. Durch das Ändern eines Schemafeldes werden die Standardeinstellungen für dieses Schema dauerhaft geändert, es sei denn, Sie klicken auf Save As (Speichern unter) und geben für das geänderte Schema einen neuen Namen ein.
Seite 29: Ieee 1394
Ihr Computer ist möglicherweise mit einem optionalen IEEE 1394-Anschluss an der Vorderseite ausgestattet (siehe „Vorderseite des Computers“ auf Seite 63). Dieser Anschluss steht nur zur Verfügung, wenn Sie eine zusätzliche Karte erworben haben, die IEEE 1394 nutzt. Wenn Sie eine Karte kaufen möchten, wenden Sie sich an Dell. Hyper-Threading ®...
Seite 30 Einrichten und Verwenden des Computers...
Seite 31: Problemlösung
Datumseinstellungen wiederholt zurücksetzen müssen oder wenn beim Hochfahren eine falsche Zeit oder ein falsches Datum angezeigt wird, wechseln Sie die Batterie aus (siehe Seite 104). Setzen Sie sich mit Dell in Verbindung, wenn die Batterie danach immer noch nicht richtig funktioniert (siehe Seite 124). Problemlösung...
Seite 32: Laufwerkprobleme
Laufwerkprobleme WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. ® ® I C H E R S T E L L E N D A S S I C R O S O F T I N D O W S D A S A U F W E R K E R K E N N T...
Seite 33: Probleme Mit Dem Festplattenlaufwerk
Probleme beim Schreiben auf ein CD-/DVD-RW-Laufwerk N D E R E R O G R A M M E S C H L I E S S E N . Das CD-/DVD-RW-Laufwerk muss beim Schreiben einen ständigen Datenfluss erhalten. Sobald der Datenfluss unterbrochen wird, tritt ein Fehler auf. Schließen Sie erst alle Programme, bevor Sie die CD/DVD-RW beschreiben.
Seite 34 E R B I N D U N G Z U R E L E F O N L E I T U N G P R Ü F E N E L E F O N B U C H S E P R Ü F E N O D E M D I R E K T A N D I E E L E F O N B U C H S E A N D E R A N D A N S C H L I E S S E N...
Seite 35: Fehlermeldungen
P E R A T I N G S YS T E M N O T F O U N D E T R I E B S S YS T E M N I C H T G E F U N D E N ) . Wenden Sie sich an Dell (siehe Seite 124).
Seite 36: Probleme Mit Dem Medienkartenlesegerät
Probleme mit dem Medienkartenlesegerät E I N A U F W E R K B U C H S T A B E Z U G E W I E S E N . Wenn Microsoft Windows XP das Medienkartenlesegerät erkennt, wird dem Gerät automatisch ein Laufwerkbuchstabe als nächstes logisches Laufwerk nach allen anderen physischen Laufwerken auf dem System zugewiesen.
Seite 37: Abstürze Und Softwareprobleme
A S T A T U R Ü B E R P R Ü F E N . Schließen Sie eine funktionsfähige Tastatur an den Computer an, und verwenden Sie die Tastatur. A R D W A R E A T G E B E R A U S F Ü H R E N .
Seite 38: Wiederholter Programmabsturz
Wiederholter Programmabsturz HINWEIS: Anweisungen für die Installation von Software finden Sie im Allgemeinen in der jeweiligen Dokumentation oder auf einer mitgelieferten Diskette oder CD. O F T W A R E D O K U M E N T A T I O N L E S E N .
Seite 39: Speicherprobleme
• Die Speichermodule entfernen (siehe Seite 71) und erneut einsetzen, um sicherzustellen, dass der Computer Daten mit den Speichermodulen austauschen kann. • Das Programm „Dell Diagnostics“ ausführen (siehe Seite 51). E N N W E I T E R E P E I C H E R P R O B L E M E A U F T R E T E N •...
Seite 40: Netzwerkprobleme
O M P U T E R N E U S T A R T E N Die Tastenkombination <Strg><Esc> drücken, um das Menü Start anzuzeigen. Den Buchstaben u eingeben, mit den Pfeiltasten der Tastatur die Option Shut down (Herunterfahren) oder Turn Off (Ausschalten) markieren und anschließend <Eingabe>...
Seite 41: Probleme Mit Der Stromversorgung
O M P U T E R R E A G I E R T N I C H T Siehe „Programm „Dell Diagnostics““ auf Seite 51. T R O M A N Z E I G E B L I N K T G R Ü N .
Seite 42: Druckerprobleme
Druckerprobleme WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Wenden Sie sich an den Hersteller des Druckers, wenn Sie Unterstützung zu Ihrem Drucker benötigen. A N D B U C H Z U H R E M R U C K E R K O N S U L T I E R E N .
Seite 43: Scannerprobleme
Scannerprobleme WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Wenden Sie sich an den Hersteller des Scanners, wenn Sie Unterstützung zu Ihrem Scanner benötigen. A N D B U C H Z U H R E M C A N N E R K O N S U L T I E R E N .
Seite 44: Probleme Mit Klangwiedergabe Und Lautsprechern
Probleme mit Klangwiedergabe und Lautsprechern WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Die Lautsprecher geben keinen Klang wieder HINWEIS: Der Lautstärkeregler bei bestimmten MP3-Wiedergabeprogrammen setzt die unter Windows eingestellte Lautstärke außer Kraft.
Seite 45: Die Kopfhörer Geben Keinen Klang Wieder
Die Kopfhörer geben keinen Klang wieder N S C H L U S S D E S O P F H Ö R E R K A B E L S Ü B E R P R Ü F E N .
Seite 46: Wenn Die Anzeige Schlecht Lesbar Ist
Wenn die Anzeige schlecht lesbar ist O N I T O R E I N S T E L L U N G E N Ü B E R P R Ü F E N . Anleitungen zur Einstellung von Kontrast und Helligkeit des Monitors, zum Entmagnetisieren (Degaussierung) des Monitors und zur Durchführung des Monitorselbsttests finden Sie in der Monitordokumentation.
Seite 47: Hilfsmittel Zur Fehlerbehebung
System erfolgreich unter dem Betriebssystem gestartet wurde. Möglicherweise ist ein Fehler beim Setzen Sie sich mit Dell in Verbindung, Prozessor aufgetreten. wenn das Problem weiterhin besteht (siehe Seite 124). Hilfsmittel zur Fehlerbehebung...
Seite 48 • Installieren Sie gegebenenfalls ordnungsgemäß funktionierende Speichermodule des gleichen Typs in Ihrem Computer (siehe Seite 71). • Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe Seite 124). Möglicherweise ist ein Fehler bei • Wenn der Computer mit einer der Grafikkarte aufgetreten.
Seite 49 • Installieren Sie gegebenenfalls ordnungsgemäß funktionierende Speichermodule des gleichen Typs in Ihrem Computer (siehe Seite 71). • Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe Seite 124). Speichermodule werden erfasst; • Vergewissern Sie sich, dass keine...
Seite 50 Programm (siehe Seite 111), ob die Startreihenfolge für die auf dem Computer installierten Geräte richtig ist. • Besteht das Problem weiterhin, wenden Sie sich an Dell (siehe Seite 124). Alle vier Diagnoseanzeigen Keine Aktion erforderlich. leuchten grün und schalten sich...
Seite 51: Programm „Dell Diagnostics
Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Wenn Probleme mit dem Computer auftreten, führen Sie die unter „Problemlösung“ auf Seite 31 aufgeführten Maßnahmen durch, und führen Sie das Programm „Dell Diagnostics“ aus, bevor Sie von Dell technische Unterstützung anfordern. VORSICHT: Das Programm „Dell Diagnostics“...
Seite 52 Beschreibung des Problems angezeigt. Den Fehlercode und die Problembeschreibung notieren und den Anweisungen auf dem Bildschirm folgen. Kann das Problem nicht gelöst werden, wenden Sie sich an Dell (siehe Seite 124). HINWEIS: Die Service-Kennnummer des Computers finden Sie im oberen Bereich der einzelnen Testanzeigen.
Seite 53: Treiber
Gerät nutzen. Zu jedem Gerät gibt es einen eigenen Satz spezieller Befehle, die nur vom entsprechenden Treiber erkannt werden. Auf Ihrem Computer wurden von Dell bereits alle erforderlichen Treiber vorinstalliert. Es sind keine weiteren Installations- und Konfigurationsschritte erforderlich.
Seite 54: Neuinstallieren Von Treibern
Neuinstallieren von Treibern VORSICHT: Auf der Support-Website von Dell unter support.dell.com finden Sie die zugelassenen Treiber für Dell™-Computer. Wenn Treiber installiert werden, die von anderen Herstellern stammen, arbeitet der Computer möglicherweise nicht ordnungsgemäß. Verwenden der Rücksetzfunktion für Gerätetreiber von WindowsXP Wenn ein Problem mit dem Computer auftritt, nachdem Sie einen Treiber installiert oder aktualisiert haben, verwenden Sie die Rücksetzfunktion für Gerätetreiber von Windows XP,...
Seite 55: Beheben Von Software- Und Hardware-Inkompatibilitäten
6 Auf die Registerkarte Driver (Treiber) und auf Update Driver (Treiber aktualisieren) klicken. 7 Auf Install from a list or specific location (Advanced) [Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)] und dann auf Next (Weiter) klicken. 8 Auf Browse (Durchsuchen) klicken, um zu dem Verzeichnis zu wechseln, in dem zuvor die Treiberdateien abgelegt wurden.
Seite 56: Wiederherstellen Des Betriebssystems
Dell PC Restore von Symantec setzt das Festplattenlaufwerk in den Betriebszustand zurück, in dem es sich beim Erwerb des Computers befand. Dell PC Restore löscht dauerhaft alle Daten auf dem Festplattenlaufwerk und entfernt alle Anwendungen, die Sie nach Erhalt des Computers installiert haben.
Seite 57 Zurücksetzen des Computers in einen früheren Betriebszustand Verwenden Sie die Rücksetzfunktion (siehe Seite 54), um Probleme zu lösen, die nach dem Installieren eines Gerätetreibers auftreten. Wenn dies zu keinem Ergebnis führt, sollten Sie die Systemwiederherstellung verwenden. VORSICHT: Speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle geöffneten Programme, bevor Sie den Computer in einen früheren Betriebszustand zurückversetzen.
Seite 58: Verwenden Von Dell Pc Restore By Symantec
Betriebssystem nicht mit der Systemwiederherstellung von Windows XP behoben werden konnte. ANMERKUNG: Dell PC Restore by Symantec ist nicht in allen Ländern erhältlich und nicht für alle Computersysteme verfügbar. Verwenden Sie Dell PC Restore von Symantec nur als letzte Option, um das Betriebssystem wiederherzustellen.
Seite 59 8 Klicken Sie nach dem Neustart auf OK. Entfernen von Dell PC Restore VORSICHT: Wenn Dell PC Restore dauerhaft von der Festplatte entfernt wird, ist es auf dem Computer nicht mehr verfügbar. Dies bedeutet, dass Sie Dell PC Restore nicht mehr zur Wiederherstellung des Betriebssystems einsetzen können.
Seite 60 4 Klicken Sie auf OK, um die PC Restore-Partition auf dem Festplattenlaufwerk zu löschen. 5 Wenn die Bestätigungsaufforderung erscheint, klicken Sie auf Yes (Ja). Die PC Restore-Partition wird gelöscht, und der gewonnene Festplattenspeicherplatz wird dem freien Festplattenspeicher zugewiesen. 6 Klicken Sie in Windows Explorer mit der rechten Maustaste auf Lokaler Datenträger (C) und wählen Sie im Kontextmenü...
Seite 61: Entfernen Und Installieren Von Komponenten
Sie haben die Schritte unter „Ausschalten des Computers“ und „Vor der Arbeit an Komponenten im Inneren des Computers“ ausgeführt. • Sie haben die Sicherheitshinweise im Dell™ Produktinformationshandbuch gelesen. • Eine Komponente kann gewechselt werden, indem die Schritte zum Ausbauen der Komponente in umgekehrter Reihenfolge ausgeführt werden.
Seite 62: Vor Der Arbeit An Komponenten Im Inneren Des Computers
Kontaktstiften. VORSICHT: Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden, die durch Reparaturarbeiten verursacht werden, die nicht von Dell autorisiert wurden, werden nicht von der Garantie abgedeckt. VORSICHT: Ziehen Sie beim Trennen eines Kabels vom Gerät nur am Stecker oder an der Zugentlastung und nicht am Kabel selbst.
Seite 63: Vorderseite Des Computers
Vorderseite des Computers Freigabeklinke der Verwenden Sie diese Freigabeklinke, um die Abdeckung zu Computerabdeckung entfernen. Siehe „Entfernen der Systemabdeckung“ auf Seite 66. CD- oder DVD- Die Laufwerksanzeige leuchtet, wenn der Computer Daten vom Aktivitätsanzeige CD- oder DVD-Laufwerk liest. CD- oder DVD- Drücken Sie diese Taste, um einen Datenträger aus dem CD- oder Auswurftaste DVD-Laufwerk auszuwerfen.
Seite 64 Verwenden Sie den Mikrofonanschluss, um ein PC-Mikrofon für Stimm- oder Musikeingabe an ein Sound- oder Telefonieprogramm anzuschließen. Service-Kennnummer Dient der Identifikation Ihres Computers, wenn Sie die Dell Support-Website aufrufen oder sich telefonisch mit dem technischen Kundendienst von Dell in Verbindung setzen. Entfernen und Installieren von Komponenten...
Seite 65: Rückseite Des Computers
Rückseite des Computers Stromanschluss Schließen Sie hier das Netzkabel an. Soundkartenanschlüsse (5) • Eingangsanschluss – Am blauen Eingangsanschluss können Sie ein Aufnahme- /Wiedergabegerät anschließen, beispielsweise einen Kassettenrecorder, einen CD-Player oder einen Videorecorder. • Ausgangsanschluss – Am grünen Ausgangsanschluss können Sie Kopfhörer sowie die meisten im Handel erhältlichen Lautsprecher mit eingebautem Verstärker anschließen.
Seite 66: Entfernen Der Systemabdeckung
Netzwerkanschluss Um Ihren Computer an ein Netzwerk oder Breitbandgerät anzuschließen, müssen Sie ein Ende des Netzwerkabels entweder an eine Netzwerkbuchse, eine Netzwerkkomponente oder an ein Breitbandgerät anschließen. Schließen Sie das andere Ende des Netzwerkkabels an den Netzwerkanschluss des Computers an. Ein Klicken zeigt an, dass das Netzwerkkabel sicher angeschlossen ist. HINWEIS: Schließen Sie kein Telefonkabel an den Netzwerkanschluss an.
Seite 67 3 Den Computer auf die Seite legen, so dass die Computerabdeckung nach oben weist. 4 Die Abdeckungsfreigabeklinke auf der oberen Blende zurückziehen. Freigabeklinke der Computerabdeckung Computerabdeckung Computerrückseite Laschen (3) 5 Die drei Bodenscharniere auf der Unterseite des Computers ausfindig machen. 6 Die Seiten der Systemabdeckung greifen und die Abdeckung nach oben drehen.
Seite 68: Innenansicht Des Computers
Innenansicht des Computers WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Netzteil Systemplatine CD- oder DVD-Laufwerk *Diskettenlaufwerk Festplattenlaufwerk * Möglicherweise nicht bei allen Computern vorhanden. Entfernen und Installieren von Komponenten...
Seite 69: Komponenten Der Systemplatine
Komponenten der Systemplatine Speichermodulanschlüsse Batteriesockel Speicherlüfteranschluss (1, 2, 3, 4) (BATTERY) E/A-Anschluss des vorderen Bedienfeldes Stromanschluss Hauptnetzstrom- buchse IDE- Anschluss für Laufwerkanschluss Prozessor und Wärmeableitblech SATA-Anschlüsse (4) (SATA0, SATA1, SATA2, SATA3) Steckbrücke zum Löschen des CMOS Lüfteranschluss (RTCRST) (CPU FAN) FlexBay USB- Anschluss Anschluss für PCI...
Seite 70: Speicher
Speicher Sie können den Speicher des Computers erweitern, indem Sie Speichermodule auf der Systemplatine installieren. Informationen zu den von Ihrem Computer unterstützten Speichertypen finden Sie unter „Technische Daten“. Speicherübersicht • Speichermodule müssen paarweise mit identischer Speicherkapazität, Geschwindigkeit und Technologie installiert werden. Wenn die Speichermodule nicht in identischen Paaren installiert werden, funktioniert der Computer zwar noch, seine Leistung verschlechtert sich aber geringfügig.
Seite 71: Installieren Von Speicher
Wenn Sie während einer Speicheraktualisierung Original-Speichermodule aus dem Computer entfernen, bewahren Sie diese getrennt von eventuellen neuen Modulen auf, selbst wenn Sie diese von Dell bezogen haben. Sie sollten möglichst kein Original-Speichermodul mit einem neuen Speichermodul kombinieren. Andernfalls könnten Probleme beim Starten des Computers auftreten.
Seite 72 3 Den Computer auf die Seite legen, so dass die Systemplatine an der Unterseite des Computers im Innern des Computers ist. 4 Die Sicherungsklammern an beiden Enden des Speichermodulanschlusses nach außen drücken. Am nächsten beim Prozessor liegender Anschluss Sicherungsklammern (2) Anschluss 5 Die Aussparung an der Modulunterseite am Vorsprung im Anschluss ausrichten.
Seite 73 Aussparungen Speichermodul Kerben (2) Vorsprung VORSICHT: Um Schäden am Speichermodul zu vermeiden, setzen Sie das Modul gerade ein und drücken es gleichmäßig an beiden Seiten in den Anschluss. 6 Das Modul in den Anschluss einschieben, bis es einrastet. Wenn das Modul richtig eingesetzt wurde, rasten die Sicherungsklammern in den Kerben an beiden Modulenden ein.
Seite 74: Ausbauen Von Speicher
Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computer. Ihr Dell™-Computer verfügt über folgende Steckplätze für PCI- und PCI Express-Karten: • drei PCI-Kartensteckplätze •...
Seite 75: Pci-Karten
„Installieren einer PCI Express-Karte“ auf Seite 80. Installieren einer PCI-Karte HINWEIS: Dell bietet einen optionalen Kundensatz für Audigy II- und IEEE 1394-PCI-Erweiterungskarten mit frontseitig montiertem IEEE 1394-Anschluss. 1 Die in „Vorbereitungen“ auf Seite 61 beschriebenen Arbeiten ausführen. 2 Die Systemabdeckung entfernen (siehe Seite 66).
Seite 76 3 Von innen auf die beiden Freigabeklinken an der Kartenhalterung drücken, um die Halterung zu öffnen. Da die Halterung selbstsichernd ist, bleibt sie in der geöffneten Position. Freigabeklammer Kartenhalterungsmechanismus Kartenhalterung 4 Wenn der Computer über einen Kartenhalterungsmechanismus verfügt, sichern Sie so die x16-Karte von oben: Den Mechanismus nach oben kippen und leicht auf die Freigabeklinken drücken, um den Mechanismus aus den zwei sichernden Klinkenaussparungen zu drücken.
Seite 77 8 Die Karte in den Anschluss setzen und fest nach unten drücken. Sicherstellen, dass die Karte fest im Steckplatz sitzt. Nicht vollständig eingesetzte Karte Vollständig Halterung im eingesetzte Karte Steckplatz Führung Halterung steckt außerhalb der Steckplatzöffnung Führungsleiste 9 Vor dem Schließen der Kartenhalterung Folgendes sicherstellen: •...
Seite 78 10 Die Kartenhalterung durch Einrasten schließen und so die Karte(n) sichern. VORSICHT: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. In diesem Fall könnte es passieren, dass sich die Computerabdeckung nicht mehr richtig schließen lässt oder dass das System beschädigt wird.
Seite 79: Pci Express-Karten
3 Wenn die Karte dauerhaft entfernt werden soll, ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, an Dell wenden (siehe Seite 124). HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten.
Seite 80 Installieren einer PCI Express-Karte 1 Die in „Vorbereitungen“ auf Seite 61 beschriebenen Arbeiten ausführen. Freigabeklinken (2) * Hebel an der Gehäusewand Kartenhalterung Führungsleiste Führung Abdeckblech * Möglicherweise nicht bei allen Computern vorhanden. 2 Wenn bei Ihrem Computer vorhanden, den Hebel an der Gehäusewand nach oben drehen. Entfernen und Installieren von Komponenten...
Seite 81 3 Die beiden Freigabeklinken an der Kartenhalterung zusammendrücken, um die Halterung zu öffnen. Da die Halterung selbstsichernd ist, bleibt sie in der geöffneten Position. Freigabeklammer Kartenhalterungsmechanismus* Kartenhalterung *„Pianohalterung“ * Möglicherweise nicht bei allen Computern vorhanden. 4 Wenn der Computer einen Kartenhalterungsmechanismus aufweist: Den Mechanismus nach oben kippen und leicht auf die Seiten drücken, um den Mechanismus aus den zwei sichernden Klinkenaussparungen zu drücken.
Seite 82 6 Wenn Sie eine Karte austauschen, die bereits im Computer installiert ist, die vorhandene Karte entfernen. Falls erforderlich, alle Kabelverbindungen zur Karte lösen. Wenn die Karte einen Halterungsmechanismus enthält, entfernen Sie dessen Oberseite, indem Sie die Klinke drücken und die Oberseite nach oben ziehen. HINWEIS: Wenn bei PCI-E-Karten voller Länge am Computer eine „Pianohalterung“...
Seite 83 9 Wenn Sie die Karte in den x16-Kartenanschluss einsetzen, die Karte so ausrichten, dass der Sicherungssteckplatz an der Sicherungsklammer ausgerichtet ist. VORSICHT: Stellen Sie sicher, dass die Sicherungsklammer beim Einsetzen der Karte freigegeben ist. Wenn die Karte nicht richtig installiert wird, kann die Systemplatine beschädigt werden. 10 Die Karte in den Anschluss setzen und fest nach unten drücken.
Seite 84 12 Wenn der Kartenhalterungsmechanismus entfernt wurde, diesen einrasten lassen und damit die x16 PCI-E-Karte sichern. Freigabeklammer Kartenhalterungsmechanismus* Kartenhalterung *„Pianohalterung“ * Möglicherweise nicht bei allen Computern vorhanden. VORSICHT: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. In diesem Fall könnte es passieren, dass sich die Computerabdeckung nicht mehr richtig schließen lässt oder dass das System beschädigt wird.
Seite 85 15 Wenn Sie einen zusätzlichen Netzwerkadapter installiert haben und den integrierte deaktivieren möchten: Das System-Setup-Programm aufrufen, Integrated NIC Controller (Integrierter NSC-Kontroller) auswählen und die Einstellung dann auf Off (Aus) setzen. Das Netzwerkkabel an den Anschlüssen des Netzwerkadapters anschließen. Das Netzwerkkabel nicht am integrierten Anschluss an der Rückseite anschließen. 16 Alle Treiber wie in der Dokumentation der Karte beschrieben installieren.
Seite 86 4 Die beiden Freigabeklinken an der Kartenhalterung zusammendrücken, um die Halterung zu öffnen. Da die Halterung selbstsichernd ist, bleibt sie in der geöffneten Position. Freigabeklammer Kartenhalterungsmechanismus Kartenhalterung *„Pianohalterung“ * Möglicherweise nicht bei allen Computern vorhanden. 5 Wenn der Computer einen Kartenhalterungsmechanismus zum Entfernen der x16-Karte umfasst: Den Mechanismus nach oben kippen und leicht auf die Seiten drücken, um den Mechanismus aus den zwei sichernden Klinkenaussparungen zu drücken.
Seite 87 7 Wenn die Karte dauerhaft entfernt werden soll, ein Abdeckblech in die Öffnung des leeren Steckplatzes einsetzen. Wenn Sie ein Abdeckblech benötigen, an Dell wenden (siehe Seite 124). HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten.
Seite 88: Laufwerkblenden
Laufwerkblenden WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. WARNUNG: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Entfernen der Laufwerkblende 1 Die in „Vorbereitungen“...
Seite 89: Entfernen Des Laufwerkblendeneinsatzes
Entfernen des Laufwerkblendeneinsatzes Klammer des Laufwerk- blendeneinsatzes Laufwerkblende Laufwerkblendeneinsatz 1 Die Laufwerkblende zur Seite drehen und die Spitze der Klammer des Laufwerkblendeneinsatzes suchen, die über einer Klammer auf der rechten Seite der Laufwerkblende verriegelt wird. 2 Die innere Spitze der Klammer des Laufwerkblendeneinsatzes von der Laufwerkblende wegziehen.
Seite 90: Anbringen Der Laufwerkblende
1 Die Klammer auf der linken Seite des Laufwerkblendeneinsatzes unter die mittlere Klammer der Laufwerkblende schieben. 2 Den Laufwerkblendeneinsatz in Position drehen und die Klammer des Laufwerkblendeneinsatzes über der entsprechenden Klammer an der Laufwerkblende einrasten lassen. 3 Sicherstellen, dass der Laufwerkblendeneinsatz korrekt in die Laufwerkblende eingepasst ist. Anbringen der Laufwerkblende 1 Die in „Vorbereitungen“...
Seite 91: Laufwerke
Laufwerke Der Computer unterstützt Folgendes: • zwei Festplattenlaufwerke (serielles ATA) • zwei FlexBay-Laufwerke (Kann ein optionales Diskettenlaufwerk oder Medienkartenlesegerät enthalten) • zwei CD- oder DVD-Laufwerke Allgemeine Richtlinien zur Installation Schließen Sie die Festplattenlaufwerke am Anschluss „SATA“ und die CD-/DVD-Laufwerke am Anschluss „IDE“...
Seite 92: Entfernen Eines Festplattenlaufwerks
1 Wenn Sie ein Festplattenlaufwerk austauschen möchten, auf dem Daten gespeichert sind, legen Sie zuvor Sicherungsdateien vom Inhalt der Festplatte an. 2 Die in „Vorbereitungen“ auf Seite 61 beschriebenen Arbeiten ausführen. 3 Die Systemabdeckung entfernen (siehe Seite 66). Entfernen eines Festplattenlaufwerks 1 Das Netzkabel und das Festplattenlaufwerkkabel vom Laufwerk trennen.
Seite 93: Installieren Eines Festplattenlaufwerks
Installieren eines Festplattenlaufwerks 1 Das neue Festplattenlaufwerk auspacken und für die Installation vorbereiten. 2 In der Dokumentation nachlesen, ob das Laufwerk für den Computer konfiguriert ist. 3 Wenn an der neuen Festplatte keine Festplattenlaufwerkhalterung angebracht ist, die Halterung von der alten Festplatte abziehen. 4 Die Festplattenlaufwerkhalterung auf das neue Festplattenlaufwerk setzen.
Seite 94: Hinzufügen Eines Zweiten Festplattenlaufwerks
7 Alle Anschlüsse prüfen, um sicherzustellen, dass sie richtig und fest angeschlossen sind. 8 Die Systemabdeckung schließen. VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Wandbuchse und dann am Computer ein. 9 Den Computer und die zugehörigen Geräte an die Stromversorgung anschließen und einschalten.
Seite 95 Festplattenlaufwerk Festplattenlaufwerkhalterung 6 Das Laufwerk vorsichtig in Position schieben, bis es mit einem Klicken einrastet oder fühlbar sicher installiert ist. 7 Das Netzkabel und das Festplattenlaufwerkkabel am Laufwerk anschließen. 8 Alle Anschlüsse prüfen, um sicherzustellen, dass sie richtig und fest angeschlossen sind. 9 Die Systemabdeckung wieder anbringen (Seite 106).
Seite 96: Diskettenlaufwerk
10 Den Computer und die zugehörigen Geräte an die Stromversorgung anschließen und einschalten. In der Dokumentation des Laufwerks die Anweisungen zum Installieren von Software für den Laufwerkbetrieb beachten. Diskettenlaufwerk WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch.
Seite 97: Installieren Eines Diskettenlaufwerks
6 Das Diskettenlaufwerk aus dem Diskettenlaufwerkschacht schieben. Installieren eines Diskettenlaufwerks 1 Beim Installieren eines neuen Diskettenlaufwerks die Zapfenschrauben an der Innenseite des Laufwerkblendeneinsatzes entfernen und die Schrauben am neuen Laufwerk anbringen. Diskettenlaufwerk Zapfenschrauben (4) 2 Das Diskettenlaufwerk in den Diskettenlaufwerkschacht schieben, bis die Schiebeplatte mit einem Klicken einrastet und das Laufwerk einrastet.
Seite 98: Medienkartenlesegerät
Software für den Laufwerkbetrieb beachten. 8 Das System-Setup-Programm aufrufen (siehe Seite 112) und die entsprechende Option unter Diskette Drive (Diskettenlaufwerk) auswählen. 9 Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm „Dell Diagnostics“ ausführen (siehe Seite 51). Medienkartenlesegerät Informationen zur Verwendung des Medienkartenlesegeräts finden Sie unter „Verwenden von Medienkartenlesegeräten (optional)“...
Seite 99: Einsetzen Eines Medienkartenlesegeräts
5 Das USB-Kabel an der Rückseite des Medienkartenlesegeräts vom USB-Anschluss am vorderen Bedienfeld auf der Systemplatine trennen (siehe Seite 69). Anschließend das Kabel durch die Klammer am Schutzblech ziehen. Schiebeplattenhebel Schiebeplatte *Medienkartenlesegerät Nicht auf allen Computern verfügbar. 6 Auf die Rückseite des Laufwerks drücken und das Medienkartenlesegerät durch Schieben und Halten der Schiebeplatte nach unten schieben.
Seite 100 1 Die in „Vorbereitungen“ auf Seite 61 beschriebenen Arbeiten ausführen. Medienkarten- lesegerät Schrauben (4) 2 Den Computer auf die Seite legen, so dass die Systemplatine an der Unterseite des Computers im Innern des Computers ist. 3 Die Systemabdeckung entfernen (siehe Seite 66). 4 Die Laufwerkblende entfernen (siehe Seite 88).
Seite 101: Cd-/Dvd-Laufwerk
8 Das Medienkartenlesegerät in den Schacht einsetzen und das Laufwerk fest in den Computer einschieben. 9 Das USB-Kabel durch die Kabelführungsklammer ziehen. 10 Die Systemabdeckung wieder anbringen (siehe Seite 106). CD-/DVD-Laufwerk WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch.
Seite 102: Installieren Eines Cd-/Dvd-Laufwerks
4 Den Laufwerkentriegelungsmechanismus nach rechts schieben, um die Zapfenschraube zu lösen, und das Laufwerk herausschieben, um es aus dem Laufwerkschacht zu schieben. Installieren eines CD-/DVD-Laufwerks 1 Zum Einbauen eines neuen Laufwerks dieses erst auspacken und auf die Installation vorbereiten. Anhand der mit dem Laufwerk gelieferten Dokumentation überprüfen, ob das Laufwerk für den Computer konfiguriert ist.
Seite 103 Laufwerkbetrieb beachten. 9 Das System-Setup-Programm aufrufen (siehe Seite 112) und die entsprechende Option unter Drive (Laufwerk) auswählen. 10 Prüfen, ob der Computer einwandfrei arbeitet. Dazu das Programm „Dell Diagnostics“ (siehe Seite 51) ausführen. Entfernen und Installieren von Komponenten...
Seite 104: Batterie
Batterie Austauschen der Batterie WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren.
Seite 105 5 Die Batterie mit den Fingern oder einem stumpfen, nicht leitenden Gegenstand (z. B. einem Plastikschraubendreher) aus dem Sockel heben. 6 Die neue Batterie in den Sockel einsetzen sowie darauf achten, dass die mit „+“ beschriftete Seite nach oben weist und die Batterie richtig sitzt. Batterie Batteriesockel Lasche...
Seite 106: Anbringen Der Systemabdeckung
Anbringen der Systemabdeckung WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1 Sicherstellen, dass alle Kabel angeschlossen sind und diese nicht das Schließen der Abdeckung behindern. Die Netzkabel vorsichtig nach vorne ziehen, damit sie nicht unter den Laufwerken eingeklemmt werden.
Seite 107: Anhang
Anhang Technische Daten Prozessor ® ® Prozessortyp Intel Pentium 4 Socket-T mit Hyper-Threading-Technologie Cache 1 MB oder 2 MB Speicher Zwei-Kanal-400-, 533- und 667-MHz-DDR2 Speicheranschlüsse Vier Speicherkapazität 256 MB, 512 MB oder 1 GB Speicher (Mindestwert) 512 MB Speicher (Höchstwert) 4 GB BIOS-Adresse F0000h...
Seite 108 Erweiterungsbus Bustyp PCI 32-Bit PCI Express x1, x4 und x16 Bustaktrate PCI: 33 MHz PCI Express: 100 MHz Busdurchsatz PCI Express: x1-Steckplatz, bidirektionale Geschwindigkeit – 500 MB/s x4-Steckplatz, bidirektionale Geschwindigkeit – 2 GB/s x16-Steckplatz, bidirektionale Geschwindigkeit – 8 GB/s Anschlüsse drei Anschlussformat 120-polig...
Seite 109 Laufwerke Extern zugänglich: zwei 3,5-Zoll-Laufwerkschächte (FlexBay) zwei 5,25-Zoll-Laufwerkschächte Verfügbare Geräte Serielle ATA-Laufwerke (2), Diskettenlaufwerk, USB-Speichergeräte, CD-Laufwerk, CD-RW-Laufwerk, DVD-Laufwerk, DVD-RW-Laufwerk, Medienkartenlesegerät und DVD-und CD-RW-Kombinationslaufwerk Intern zugänglich: zwei 3,5-Zoll-Festplattenlaufwerkschächte Anschlüsse Externe Anschlüsse: IEEE 1394 ein 6-poliger serieller Anschluss an der Vorderseite (mit optionaler Karte) Darstellung 15-poliger VGA-Anschluss 28-poliger DVI-Anschluss...
Seite 110 Bedienelemente und Anzeigen Netzschalter Taste Stromanzeige Grüne LED – blinkt grün im Ruhezustand, leuchtet stetig grün bei Normalbetrieb Gelbe LED – die gelb blinkende Anzeige weist auf ein Problem mit der internen Stromversorgung hin. Wenn das System nicht gestartet werden kann und die gelbe LED stetig leuchtet, deutet dies auf ein Problem mit der Systemplatine hin (siehe „Probleme mit der Stromversorgung“...
Seite 111: System-Setup-Programm
Umgebungsbedingungen Temperatur: Während des Betriebs 10 °C bis 35 °C Bei Lagerung –40 °C bis +65 °C Relative Luftfeuchtigkeit 20% bis 80% (nicht kondensierend) Maximale Erschütterung: Während des Betriebs 0,25 G bei 3 bis 200 Hz und 0,5 Oktave/Min. Bei Lagerung 0,5 G bei 3 bis 200 Hz und 1 Oktave/Min.
Seite 112: Aufrufen Des System-Setup-Programms
Aufrufen des System-Setup-Programms 1 Den Computer einschalten oder einen Neustart durchführen. 2 Wenn das DELL™-Logo angezeigt wird, auf die Aufforderung zum Drücken von F2 warten. 3 Sobald diese Aufforderung angezeigt wird, umgehend <F2> drücken. HINWEIS: Die Aufforderung zum Drücken von F2 bedeutet, dass die Tastatur initialisiert wurde. Diese Aufforderung erscheint sehr schnell, es muss also auf die Einblendung geachtet und dann <F2>...
Seite 113: Optionen Des System-Setup-Programms
Optionen des System-Setup-Programms HINWEIS: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt evtl. nicht angezeigt oder zumindest nicht genau so wie aufgeführt. System Führt Systeminformationen wie Computername, Versionsnummer System Info und Datum des BIOS, System-Kennzeichen und weitere (Systeminformationen) systemspezifische Informationen auf.
Seite 114 Onboard Devices (Integrierte Geräte) Der NSC kann auf On (Ein) (Standardeinstellung), Off (Aus) Integrated NIC oder On w/ PXE (Ein mit PXE) gesetzt werden. Wenn die Controller Einstellung Ein mit PXE aktiviert ist (nur für zukünftige (Integrierter Startvorgänge verfügbar), erscheint eine Aufforderung zum Drücken NSC-Controller) von <Strg><Alt><b>.
Seite 115 • Bypass (Umgehen) – Der Computer prüft oder ändert die aktuelle Hard Drive Acoustics Einstellung des Akustikmodus nicht. (Festplattenakustik) • Quiet (Leise) – Das Festplattenlaufwerk arbeitet so leise wie möglich. • Suggested (Vorgeschlagene) – Das Festplattenlaufwerk arbeitet in der vom Hersteller des Festplattenlaufwerks vorgeschlagenen Stufe. •...
Seite 116 Legt den Zeitpunkt fest, zu dem der Computer automatisch Auto Power Time eingeschaltet wird. (Zeit für das automatische Die Zeit wird im 12-Stunden-Standardformat notiert Einschalten) (Stunden:Minuten). Sie können die Startzeit durch Drücken der Tasten Pfeil-nach-rechts oder Pfeil-nach-links ändern, um die Zahlenwerte zu erhöhen bzw.
Seite 117: Startreihenfolge
POST Behavior (POST-Verhalten) Wenn On (Ein) (Standardwert) festgelegt ist, startet der Fastboot Computer schneller, da bestimmte Konfigurationen und (Schnellstart) Tests übersprungen werden. Mit dieser Option wird die numerische Tastatur ganz rechts auf der Numlock Key Tastatur aktiviert. Wenn On (Ein) (Standardwert) festgelegt ist, (Num-Taste) werden über diese Option die oben auf den Tasten angegebenen numerischen und mathematischen Funktionen aktiviert.
Seite 118 Ändern der Startreihenfolge für den aktuellen Startvorgang Sie können diese Funktion beispielsweise verwenden, um den Computer von einem USB-Gerät neu zu starten, z. B. einem Diskettenlaufwerk, Speicherschlüssel oder CD-RW-Laufwerk. HINWEIS: Wenn Sie von einem USB-Diskettenlaufwerk starten, müssen Sie das Diskettenlaufwerk im System-Setup-Programm zuerst auf OFF (Aus) setzen (siehe Seite 111).
Seite 119: Löschen Vergessener Passwörter
Löschen vergessener Passwörter WARNUNG: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. 1 Die in „Vorbereitungen“ auf Seite 61 beschriebenen Arbeiten ausführen. 3 2 1 RTCRST 3 2 1 PSWD 2 Die 3-polige Passwortsteckbrücke (PSWD) (siehe Seite 69) auf der Systemplatine ausfindig machen und dann die Steckbrücke auf die Stifte 2 und 3 stecken, um das Passwort zu löschen.
Seite 120: Löschen Der Cmos-Einstellungen
9 Die 3-polige Passwortsteckbrücke (siehe Seite 69) auf der Systemplatine ausfindig machen und dann die Steckbrücke auf die Stifte 1 und 2 stecken, um die Passwortfunktion zu reaktivieren. 10 Die Systemabdeckung wieder schließen (siehe Seite 106). VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst am Netzwerkgerät und dann am Computer ein.
Seite 121: Maus
• Um den Bildschirm zu reinigen, befeuchten Sie ein weiches, sauberes Tuch mit Wasser. Wenn möglich, ein spezielles Bildschirmreinigungstuch oder eine Lösung verwenden, die für die antistatische Beschichtung des Monitors geeignet ist. • Die Tastatur, den Computer und die Kunststoffteile des Bildschirms mit einem weichen Reinigungstuch abwischen, das mit einer Lösung aus drei Teilen Wasser und einem Teil Spülmittel angefeuchtet ist.
Seite 122: Technischer Support Von Dell (Nur Usa)
Support-Servicevertrages geliefert, den Sie zusammen mit dem Computer erworben haben. Alle standardmäßigen Dell-Komponenten, die in einem „Custom Factory Integration“- (CFI-)Projekt enthalten sind, werden von der begrenzten Dell Standardgarantie für Ihren Computer abgedeckt. Dell erweitert jedoch ein Ersatzteilprogramm, damit alle nicht dem Standard entsprechenden, Hardwarekomponenten von Fremdherstellern, die über CFI integriert wurden, für die Dauer des Servicevertrags für den Computer abgedeckt sind.
Seite 123: Fcc-Hinweise (Nur Usa)
FCC-Hinweise (nur USA) Die meisten Computersysteme von Dell sind von der Federal Communications Commission (FCC, US-Behörde für das Fernmeldewesen) als digitale Geräte der Klasse B klassifiziert. Sehen Sie auf den FCC-Hinweisetiketten auf der Unter- bzw. Rückseite des Computers, auf den Montageblechen oder auf den Karten selbst nach, um herauszufinden, welcher Klasse Ihr Computer zugerechnet wird.
Seite 124: Informationen Zur Fcc-Identifikation
Telefonnummer speziell für Inspiron XPS-Computer finden können, wenden Sie sich unter der angegebenen Telefonnummer des Technischen Supports an Dell. Ihr Anruf wird dann entsprechend weitergeleitet. Wenn Sie sich mit Dell in Verbindung setzen möchten, können Sie die in der folgenden Tabelle angegebenen Telefonnummern, Codes und elektronischen Adressen verwenden. Im Zweifelsfall ist Ihnen die nationale oder internationale Auskunft gerne behilflich.
Seite 125 0-800-444-0733 Technischer Support-Service gebührenfrei: 0-800-444-0724 Vertrieb 0-810-444-3355 Aruba Support (allgemein) gebührenfrei: 800-1578 Australien (Sydney) E-Mail (Australien): au_tech_support@dell.com Internationale Vorwahl: 0011 E-Mail (Neuseeland): nz_tech_support@dell.com Nationale Vorwahl: 61 Privatkunden und Kleinbetriebe 1-300-655-533 Ortsvorwahl: 2 Behörden und Unternehmen gebührenfrei: 1-800-633-559 Abteilung Premium Accounts (PAD) gebührenfrei: 1-800-060-889...
Seite 126 E-Mail für französischsprachige Kunden: support.euro.dell.com/be/fr/emaildell/ Nationale Vorwahl: 32 Technischer Support nur für Inspiron XPS-Computer 02 481 92 96 Ortsvorwahl: 2 Technischer Support für alle anderen Dell-Computer 02 481 92 88 Technischer Support per Fax 02 481 92 95 Kundenbetreuung 02 713 15 .65...
Seite 127 Technischer Support gebührenfrei: 800 858 2969 (Dell™ Dimension™ und Inspiron™) Technischer Support gebührenfrei: 800 858 0950 (OptiPlex™, Latitude™ und Dell Precision™) Technischer Support (Server und Speicher) gebührenfrei: 800 858 0960 Technischer Support (Projektoren, PDAs, gebührenfrei: 800 858 2920 Switches, Router etc.) Technischer Support (Drucker) gebührenfrei: 800 858 2311...
Seite 128 Dänemark (Kopenhagen) Website: support.euro.dell.com Internationale Vorwahl: 00 E-Mail: support.euro.dell.com/dk/da/emaildell/ Nationale Vorwahl: 45 Technischer Support nur für Inspiron XPS-Computer 7010 0074 Technischer Support für alle anderen Dell-Computer 7023 0182 Kundenbetreuung (relational) 7023 0184 Kundenbetreuung Privatkunden/Kleinbetriebe 3287 5505 Zentrale (relational) 3287 1200...
Seite 129 E-Mail: support.euro.dell.com/fr/fr/emaildell/ Nationale Vorwahl: 33 Privatkunden und Kleinbetriebe Ortsvorwahlnummern: (1) (4) Technischer Support nur für Inspiron XPS-Computer 0825 387 129 Technischer Support für alle anderen Dell-Computer 0825 387 270 Kundenbetreuung 0825 823 833 Zentrale 0825 004 700 Zentrale (Anrufe von außerhalb nach Frankreich)
Seite 130 Internationale Vorwahl: 001 E-Mail des Technischen Supports: apsupport@dell.com Nationale Vorwahl: 852 Technischer Support (Dimension und Inspiron) 2969 3188 Technischer Support 2969 3191 (OptiPlex, Latitude und Dell Precision) Technischer Support (PowerApp™, PowerEdge™, 2969 3196 PowerConnect™ und PowerVault™) Kundenbetreuung 3416 0910 Großkunden 3416 0907...
Seite 131 Internationale Vorwahl: 16 E-Mail: dell_direct_support@dell.com Nationale Vorwahl: 353 Technischer Support nur für Inspiron XPS-Computer 1850 200 722 Ortsvorwahl: 1 Technischer Support für alle anderen Dell-Computer 1850 543 543 Technischer Support in Großbritannien 0870 908 0800 (nur innerhalb von GB) Kundenbetreuung Privatkunden...
Seite 132 Technischer Support (Dimension und Inspiron) gebührenfrei: 0120-198-226 Technischer Support außerhalb Japans 81-44-520-1435 (Dimension und Inspiron) Technischer Support gebührenfrei: 0120-198-433 (Dell Precision, OptiPlex und Latitude) Technischer Support außerhalb Japans 81-44-556-3894 (Dell Precision, OptiPlex und Latitude) Technischer Support gebührenfrei: 0120-981-690 (PDAs, Projektoren, Drucker, Router) Technischer Support außerhalb Japans...
Seite 133 Vorwahlnummern, Internationale Vorwahl Website und E-Mail-Adresse örtliche Nummern und Nationale Vorwahl gebührenfreie Nummern Ortsvorwahl Kanada (North York, Ontario) Online-Bestellstatus: www.dell.ca/ostatus Internationale Vorwahl: 011 AutoTech (Automatischer technischer Support) gebührenfrei: 1-800-247-9362 Kundenbetreuung (Privatkunden/Kleinbetriebe) gebührenfrei: 1-800-847-4096 Kundenbetreuung (mittelständische Betriebe/ gebührenfrei: 1-800-326-9463 Großkunden, Behörden) Technischer Support (Privatkunden/Kleinbetriebe) gebührenfrei: 1-800-847-4096...
Seite 134 29 693 115 Malaysia (Penang) Website: support.ap.dell.com Internationale Vorwahl: 00 Technischer Support gebührenfrei: 1 800 88 0193 (Dell Precision, OptiPlex und Latitude) Nationale Vorwahl: 60 Technischer Support (Dimension, Inspiron sowie gebührenfrei: 1 800 88 1306 Ortsvorwahl: 4 Elektronik und Zubehör) Technischer Support (PowerApp, PowerEdge, gebührenfrei: 1800 88 1386...
Seite 135 Website: support.euro.dell.com Internationale Vorwahl: 00 Technischer Support nur für Inspiron XPS-Computer 020 674 45 94 Nationale Vorwahl: 31 Technischer Support für alle anderen Dell-Computer 020 674 45 00 Ortsvorwahl: 20 Technischer Support per Fax 020 674 47 66 Kundenbetreuung Privatkunden/Kleinbetriebe...
Seite 136 Vorwahlnummern, Internationale Vorwahl Website und E-Mail-Adresse örtliche Nummern und Nationale Vorwahl gebührenfreie Nummern Ortsvorwahl Österreich (Wien) Website: support.euro.dell.com Internationale Vorwahl: 900 E-Mail: tech_support_central_europe@dell.com Nationale Vorwahl: 43 Vertrieb Privatkunden/Kleinbetriebe 0820 240 530 00 Ortsvorwahl: 1 Fax Privatkunden/Kleinbetriebe 0820 240 530 49...
Seite 137 Technischer Support (Dimension, Inspiron sowie gebührenfrei: 1800 394 7430 Elektronik und Zubehör) Nationale Vorwahl: 65 Technischer Support gebührenfrei: 1800 394 7488 (OptiPlex, Latitude und Dell Precision) Technischer Support (PowerApp, PowerEdge, gebührenfrei: 1800 394 7478 PowerConnect und PowerVault) Kundendienst (Penang, Malaysia) 604 633 4949 Vertrieb (allgemein) gebührenfrei: 1 800 394 7412...
Seite 138 Abteilung oder Dienst, Vorwahlnummern, Internationale Vorwahl Website und E-Mail-Adresse örtliche Nummern und Nationale Vorwahl gebührenfreie Nummern Ortsvorwahl Slowakei (Prag) Website: support.euro.dell.com Internationale Vorwahl: 00 E-Mail: czech_dell@dell.com Nationale Vorwahl: 421 Technischer Support 02 5441 5727 Kundenbetreuung 420 22537 2707 02 5441 8328...
Seite 139 00801 651 227 Thailand Website: support.ap.dell.com Internationale Vorwahl: 001 Technischer Support gebührenfrei: 1800 0060 07 (OptiPlex, Latitude und Dell Precision) Nationale Vorwahl: 66 Technischer Support (PowerApp, PowerEdge, gebührenfrei: 1800 0600 09 PowerConnect und PowerVault) Kundendienst (Penang, Malaysia) 604 633 4949 Vertrieb Firmenkunden gebührenfrei: 1800 006 009...
Seite 140 Kundendienst und technische Unterstützung gebührenfrei: 1-800-456-3355 Mitarbeiterprogramm (EPP) Kunden gebührenfrei: 1-800-234-1490 Dell-Vertrieb gebührenfrei: 1-800-289-3355 oder gebührenfrei: 1-800-879- 3355 Dell Outlet-Verkauf (von Dell erneuerte Computer) gebührenfrei: 1-888-798-7561 Vertrieb von Software und Peripheriegeräten gebührenfrei: 1-800-671-3355 Ersatzteilvertrieb gebührenfrei: 1-800-357-3355 Erweiterter Service und Garantie gebührenfrei: 1-800-247-4618 gebührenfrei: 1-800-727-8320...
Seite 141: Index
Diagnostics“, 51 Probleme, 31 Anschlüsse Support-Bedingungen, 122 Ausgang, 65 Belüftungsöffnungen, 64 Support-Website, 11 Center/LFE, 65 Frontblende, 64 Dell Premier Support- Eingang, 65 BIOS, 111 Website, 9, 11 IEEE 1394, 64 Kopfhörer, 64 Diagnose Mikrofon, 64-65 Anzeigen, 47, 64 Netzschalter, 65...
Seite 142 PCI Express, 79 Einstellungen PCI Express entfernen, 85 System-Setup, 111 PCI Express installieren, 80 E-Mail Hardware Steckplätze, 66 Probleme, 33 Programm „Dell Kopfhörer Diagnostics“, 51 Etiketten Anschluss, 64 Hardware-Ratgeber, 55 Microsoft Windows, 10 Kopieren von CDs Service Tag (Service- Hauptplatine. Siehe...
Seite 143 46 Klonmodus, 24 PCI Express-Karten Netzschalter, 41 Leer, 45 Einsetzen, 80 Netzwerk, 40 Schlecht lesbar, 46 Entfernen, 85 Programm „Dell TV anschließen, 23-24 Diagnostics“, 51 PCI-Karten VGA anschließen, 23-24 Programm reagiert Entfernen, 79 Zwei anschließen, 23-24 nicht mehr, 37...
Seite 144 Probleme (Fortsetzung) Stromanzeige Treiber Technischer Support, Status, 41 Identifizieren, 53 Bedingungen, 122 Info, 53 Support Tipps zur Bedingungen, 122 Fehlerbeseitigung, 31 Mit Computer Systemplatine, 69 Programmkompatibilitäts- verbinden, 23-24 System-Setup Assistent, 38 Aufrufen, 112 Bildschirme, 112 Info, 111 Übertragen von Daten auf Optionen, 113 Ruhezustand, 26, 28 einen Zielcomputer, 29...

Dell Dimension 9100 Benutzerhandbuch

1 Einrichten und Verwenden des Computers

2 Problemlösung

3 Hilfsmittel zur Fehlerbehebung

4 Entfernen und Installieren von Komponenten

5 Anhang

Anhang

Index

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell Dimension 9100

Inhaltszusammenfassung für Dell Dimension 9100

Inhaltsverzeichnis
