- Seite 1 Dell™ OptiPlex™ SFF All-in-One-Standfuß Bedienungsanleitung Modell: IKAIO-01 1 /13...
- Seite 2 Marken von VMWare, Inc. In diesem Dokument werden ggf. andere Handelsmarken und Handelsnamen verwendet, um auf die Eigentümer der Handelsmarken oder -namen bzw. deren Produkte zu verweisen. Dell Inc. steht kein gewerbliches Eigentumsrecht an den Handelsmarken und -namen anderer zu.
- Seite 3 Inhalt Informationen zum Dell OptiPlex SFF All-in-One-Standfuß ........4 Aufstellen des Dell OptiPlex SFF All-in-One-Standfußes ........6 Technische Daten ....................13 Auffi nden von Informationen ................13 3 /13...
-
Seite 4: Informationen Zum Dell Optiplex Sff All-In-One-Standfuß

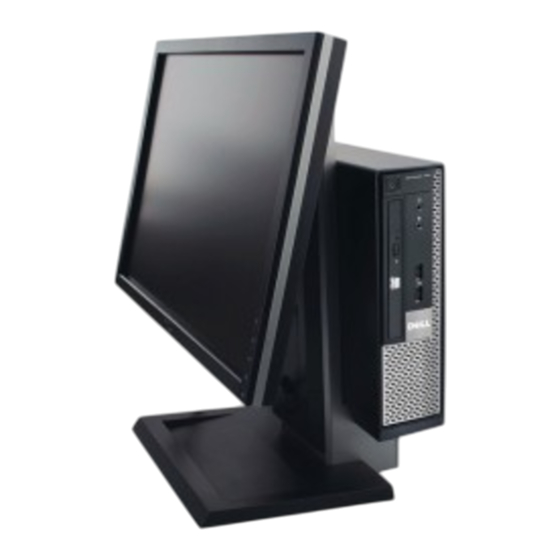

Informationen zum Dell OptiPlex SFF All-in-One-Standfuß 7 Griff 1 DELL-Bildschirm: 17 – 24 Zoll 8 Computer-Befestigungsschalter 2 DELL-Bildschirm-Quick-Release-Platte 9 Computerkabelabdeckung 3 Computer: Dell OptiPlex SFF 10 Ring für Schloss 4 Kabelmanagementschlitz 11 Netzanschluss 5 Drehbarer Sockel - 360° 12 Netzwerkanschluss... - Seite 5 Erforderlicher Belüftungsabstand VORSICHT: Das Gerät nicht stapeln, in einen geschlossenen Raum stellen oder an einer Stelle installieren, an der es erwärmter Luft ausgesetzt wird. An allen belüfteten Seiten des Geräts sollte ein Abstand von mindestens 10,2 cm (4 Zoll) vorhanden sein, um den erforderlichen Luftstrom zu erhalten.
-
Seite 6: Aufstellen Des Dell Optiplex Sff All-In-One-Standfußes
Aufstellen des Dell OptiPlex SFF All-in-One-Standfußes Lieferumfang All-in-One-Standfuß, Kabelabdeckung, VGA-Kabel, USB-Kabel HINWEIS: Beziehen Sie sich auf die getrennt verpackten Gebrauchsanweisungen für Bildschirm und Computer. Stellen Sie den All-in-One-Standfuß auf eine ebene, stabile Oberfl äche. WARNUNG: Um Verletzungen und Sachschaden zu vermeiden, muss der All-in-One-Standfuß... - Seite 7 Drehen Sie das Einstellrad, um die Tragfähigkeit des All-in-One-Standfußes auf das Gewicht des Bildschirms einzustellen. 2,5 - 4,25 kg (5,5 - 9,3 lb) 4,26 - 6,0 kg (9,4 -13,2 lb) Attach the monitor to the AIO stand. 7 /13...
- Seite 8 a Verbinden Sie Netz-, Bildschirm- und USB-Kabel mit dem Bildschirm. b Verlegen Sie die Bildschirm- und USB-Kabel durch den vorderen Kabelmanagementschlitz. Verlegen Sie das Bildschirmkabel im Kabelkanal; achten Sie jedoch darauf, dass es dabei nicht gestraff t wird. HINWEIS: Bewahren Sie überschüssige Kabel in der Kabelablage auf.
- Seite 9 Verlegen Sie die Zubehörkabel (Tastatur, Maus, Lausprecher usw.) durch den vorderen Kabelmanagementschlitz. Schieben Sie den Computer nach unten und nach vorne auf den All-in-One-Standfuß. 9 /13...
- Seite 10 Schließen Sie die Bildschirm-, Netz-, Netzwerk- und Zubehörkabel (Tastatur, Maus, Lautsprecher usw.) an der Rückseite des Rechners an. Befestigen Sie die Kabelabdeckung am Computer. HINWEIS: Die Haken der Abdeck- ung passen in die Schlitze des Gehäuses. 10 /13...
- Seite 11 Verschieben Sie den Schalter, um den Computer im All-in-One-Stanfuß zu befestigen. a Schließen Sie das Netzwerkkabel an der Rückseite des All-in-One-Stand fußes und das Gebäudenetzwerk an. b Verbinden Sie das im Lieferumfang des Computers enthaltene Netzkabel mit der Rückseite des All-in-One-Standfußes und stecken Sie den Stecker in die Steckdose.
- Seite 12 Befestigen Sie das Diebstahlsicherungszubehör. HINWEIS: Das Diebstahlsicherungszubehör ist nicht im Lieferum- fang des All-in-One-Standfußes enthalten. Schlitz für Kensington-Diebstahlsicherung. Ring für Schloss Ø 3 mm - 8 mm 12 /13...
-
Seite 13: Technische Daten
418 mm (16,5 Zoll) Gewicht 5,8 kg (12,8 lb.) * Ohne Bildschirm und Computer Tragfähigkeit für Bildschirm und Computer Dell-Bildschirme, 17 bis 24 Zoll mit Quick 2,5 bis 6,0 kg Release-System (5,5 to 13,2 lb.) = 6,24 kg (13,75 lb.)
