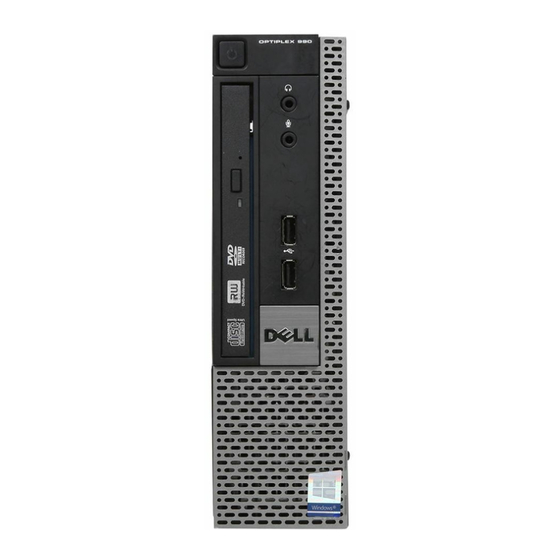

Dell OptiPlex 990 Ultra-Kompaktgehäuse
Service-Handbuch
Vorschriftenmodell D01U
Vorschriftentyp D01U001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell OptiPlex 990

Inhaltszusammenfassung für Dell OptiPlex 990

  • Seite 1 Dell OptiPlex 990 Ultra-Kompaktgehäuse Service-Handbuch Vorschriftenmodell D01U Vorschriftentyp D01U001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    ® Ethernet Compatibility Alliance, Inc. Andere in diesem Dokument möglicherweise verwendete Marken und Handelsnamen beziehen sich auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen. 2011 — 06 Rev. A00...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen.......2 Kapitel 1: Arbeiten am Computer..............7 ..........7 Vor der Arbeit an Komponenten im Innern des Computers ....................9 Empfohlene Werkzeuge .....................9 Ausschalten des Computers .........10 Nach der Arbeit an Komponenten im Innern des Computers Kapitel 2: Abdeckung..................11 ....................11 Entfernen der Abdeckung ....................12...
  • Seite 4 .................22 Einbauen des Gehäuseeingriffschalters Kapitel 8: Lautsprecher................23 ................23 Entfernen des internen Lautsprechers ................24 Einbauen des internen Lautsprechers Kapitel 9: Kühlkörper...................25 ....................25 Entfernen des Kühlkörpers ....................27 Einbauen des Kühlkörpers Kapitel 10: Prozessor..................29 ....................29 Entfernen des Prozessors ....................30 Einbauen des Prozessors Kapitel 11: Knopfzellenbatterie..............31 ..................31 Entfernen der Knopfzellenbatterie ..................32...
  • Seite 5 Kapitel 16: Laufwerkträger.................47 ..................47 Entfernen des Laufwerkträgers ..................48 Einbauen des Laufwerkträgers Kapitel 17: Wireless-Modul...............51 ..................51 Entfernen des Wireless-Moduls ..................52 Einbauen des Wireless-Moduls Kapitel 18: Bedienfeld.................53 ....................53 Entfernen des Bedienfelds ....................54 Einbauen des Bedienfelds Kapitel 19: Interne Antenne...............57 ..................57 Entfernen der internen Antenne ..................58 Einbauen der internen Antenne Kapitel 20: System-Setup................59...
  • Seite 6 Kapitel 23: Kontaktaufnahme mit Dell............107 ....................107 Kontaktaufnahme mit Dell...

  • Seite 7: Kapitel 1: Arbeiten Am Computer

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 8 VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um.. Berühren Sie keine Komponenten oder Kontakte auf der Karte. Halten Sie die Karte möglichst an ihren Kanten oder dem Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Kontaktstiften an. VORSICHT: Ziehen Sie beim Trennen eines Kabels vom Computer nur am Stecker oder an der Zuglasche und nicht am Kabel selbst.

  • Seite 9: Empfohlene Werkzeuge

    Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Plastikstift • Datenträger mit Programm zur Flash-BIOS-Aktualisierung Ausschalten des Computers VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten.

  • Seite 10: Nach Der Arbeit An Komponenten Im Innern Des Computers

    Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.

  • Seite 11: Kapitel 2: Abdeckung

    Abdeckung Entfernen der Abdeckung Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Lösen Sie die Rändelschraube, mit der die Computerabdeckung befestigt wird. Schieben Sie die Abdeckung zur Rückseite des Computers. Heben Sie die Abdeckung ab und vom Computer weg.

  • Seite 12: Einbauen Der Abdeckung

    Einbauen der Abdeckung Setzen Sie die Computerabdeckung auf das Gehäuse. Schieben Sie die Computerabdeckung in Richtung des Gehäuses, bis es hörbar einrastet. Ziehen Sie die Rändelschraube fest, mit der die Computerabdeckung befestigt wird. Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 13: Kapitel 3: Frontverkleidung

    Frontverkleidung Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Hebeln Sie die Halteklammern der Frontverkleidung vom Computer weg. Drehen Sie die Verkleidung seitlich vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Verkleidung aus dem Gehäuse zu entfernen.

  • Seite 14: Einbauen Der Frontverkleidung

    Einbauen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontverkleidung in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontverkleidung einrasten zu lassen. Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 15: Kapitel 4: Optisches Laufwerk

    Optisches Laufwerk Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Lösen Sie die Halteklammer und entfernen Sie das optische Laufwerk aus seinem Träger.

  • Seite 16: Einbauen Des Optischen Laufwerks

    Einbauen des optischen Laufwerks Befestigen Sie die Halterung des optischen Laufwerks am optischen Laufwerk. Befestigen Sie das optische Laufwerk an seinem Träger. Laufwerkträger ein. Bauen Sie den Frontverkleidung an. Bringen Sie die Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 17: Kapitel 5: Festplattenlaufwerk

    Festplattenlaufwerk Entfernen des Festplattenlaufwerks Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Entfernen Sie das Festplattenlaufwerkgehäuse aus dem Fach. Entfernen Sie die Schrauben, mit denen die Festplatte am Laufwerkträger befestigt ist.

  • Seite 18: Einbauen Der Festplatte

    Einbauen der Festplatte Schieben Sie das Festplattenlaufwerk in den Laufwerkträger zurück. Ziehen Sie die Schrauben an, um das Festplattenlaufwerk am Laufwerkträger zu befestigen. Laufwerkträger ein. Bauen Sie den Frontverkleidung an. Bringen Sie die Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 19: Kapitel 6: Speicher

    Speicher Entfernen des Speichers Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Drücken Sie die Freigabelaschen auf jeder Seite der Speichermodule nach außen.

  • Seite 20: Einbauen Des Speichers

    Einbauen des Speichers Setzen Sie das Speichermodul in den Kartenanschluss auf der Systemplatine ein. Drücken Sie das Speichermodul herunter, bis die Entriegelungszungen zurückspringen, um es zu befestigen. Laufwerkträger ein. Bauen Sie den Frontverkleidung an. Bringen Sie die Abdeckung ein Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 21: Kapitel 7: Gehäuseeingriffschalter

    Gehäuseeingriffschalter Entfernen des Gehäuseeingriffschalters Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Trennen Sie das Kabel des Eingriffschalters von der Systemplatine. Schieben Sie den Eingriffschalter darüber und entfernen Sie es von der Halterung.

  • Seite 22: Einbauen Des Gehäuseeingriffschalters

    Einbauen des Gehäuseeingriffschalters Setzen Sie den Eingriffschalter in die Halterung auf dem Netzteil und schieben Sie ihn darüber, um ihn zu befestigen. Schließen Sie das Kabel des Eingriffschalters an die Systemplatine an. Laufwerkträger ein. Bauen Sie den Frontverkleidung an. Bringen Sie die Abdeckung ein.

  • Seite 23: Kapitel 8: Lautsprecher

    Lautsprecher Entfernen des internen Lautsprechers Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Trennen Sie das Lautsprecherkabel von der Systemplatine. Ziehen Sie das Lautsprecherkabel unter dem Systemlüfterkabel und den WLAN-Antennen (falls eingebaut) hervor.

  • Seite 24: Einbauen Des Internen Lautsprechers

    Lösen Sie den Riegel und drehen Sie den Lautsprecher. Entfernen Sie den Lautsprecher aus dem Gehäuse. Einbauen des internen Lautsprechers Platzieren Sie den Lautsprecher an der richtigen Stelle der Gehäuserückseite und drehen Sie ihn, bis der Riegel sicher befestigt ist. Führen Sie das Lautsprecherkabel unter dem Systemlüfterkabel und den WLAN-Antennen (falls eingebaut) hindurch.

  • Seite 25: Kapitel 9: Kühlkörper

    Kühlkörper Entfernen des Kühlkörpers Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Trennen Sie das Kabel der Kühlkörper-Lüfterbaugruppe von der Systemplatine.
  • Seite 26 Heben Sie die Kühlkörper-/Lüfterbaugruppe an. Lösen Sie die vier unverlierbaren Schrauben, mit denen die Kühlkörper-/ Lüfterbaugruppe an der Systemplatine befestigt ist. Heben Sie die Kühlkörper-/Lüfterbaugruppe an und entfernen Sie sie vom System. Legen Sie die Baugruppe mit nach unten gerichtetem Lüfter und nach oben weisender Wärmeleitpaste hin.

  • Seite 27: Einbauen Des Kühlkörpers

    Einbauen des Kühlkörpers Setzen Sie die Kühlkörper-Lüfterbaugruppe in das Gehäuse ein. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörper-/ Lüfterbaugruppe an der Systemplatine zu befestigen. Lassen Sie die Kühlkörper-/Lüfterbaugruppe herunter. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn mit dem Rückhaltehaken des Lüfters zu sichern.

  • Seite 29: Kapitel 10: Prozessor

    Prozessor Entfernen des Prozessors Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Kühlkörper . Entfernen Sie den Drücken Sie den Entriegelungshebel herunter. Dann bewegen Sie ihn nach außen, um ihn von dem Rückhaltehaken zu lösen, der ihn sichert.

  • Seite 30: Einbauen Des Prozessors

    Heben Sie den Prozessor aus dem Sockel und verpacken Sie ihn in einer Antistatikverpackung. Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Schließen Sie die Prozessorabdeckung. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn mit dem Rückhaltehaken zu sichern.

  • Seite 31: Kapitel 11: Knopfzellenbatterie

    Knopfzellenbatterie Entfernen der Knopfzellenbatterie Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Kühlkörper . Entfernen Sie den Drücken Sie den Entriegelungshebel von der Batterie weg, damit die Batterie aus dem Sockel springen kann.

  • Seite 32: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Sockel auf der Systemplatine ein. Drücken Sie die Knopfzellenbatterie nach unten, bis die Entriegelung zurück in ihre Position sprint und die Batterie fixiert. Kühlkörper ein. Bauen Sie den Laufwerkträger ein. Bauen Sie den Frontverkleidung an.

  • Seite 33: Kapitel 12: Gehäuselüfter

    Gehäuselüfter Entfernen des Systemlüfters Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Trennen Sie das Systemlüfterkabel von der Systemplatine. Lösen Sie das Kabel des Systemlüfters aus dem Gehäuse.

  • Seite 34: Einbauen Des Systemlüfters

    Entfernen Sie die Schrauben, mit denen der Lüfter am Gehäuse befestigt ist. Heben Sie den Systemlüfter aus dem Gehäuse und entfernen Sie ihn. Einbauen des Systemlüfters Setzen Sie den Systemlüfter in das Gehäuse ein. Befestigen Sie den Systemlüfter mit den zehn Schrauben am Gehäuse. Führen Sie das Kabel des Systemlüfters durch die Klammer am Gehäuse.

  • Seite 35: Kapitel 13: Eingabe/Ausgabe-Feld

    Eingabe/Ausgabe-Feld Entfernen der Eingabe/Ausgabe-Platine Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Trennen Sie das Kabel der Eingabe/Ausgabe-Platine von der Systemplatine.
  • Seite 36 Entfernen Sie die Eingabe/Ausgabe-Halterung vom Gehäuse. Entfernen Sie die Schrauben, mit denen die Eingabe/Ausgabe-Platine befestigt ist. Entfernen Sie das Eingabe/Ausgabe-Halterung.

  • Seite 37: Einbauen Der Eingabe/Ausgabe-Platine

    Einbauen der Eingabe/Ausgabe-Platine Richten Sie die Eingabe/Ausgabe-Platine an der Eingabe/Ausgabe- Halterung aus und ziehen Sie die Schrauben an, mit denen die Eingabe/ Ausgabe-Platine befestigt ist. Setzen Sie die Eingabe/Ausgabe-Halterung in den Steckplatz auf der Vorderseite des Gehäuses. Ziehen Sie die Schrauben fest, um die Eingabe/Ausgabe-Halterung zu befestigen.

  • Seite 39: Kapitel 14: Netzteil

    Netzteil Entfernen des Netzteils Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Eingriffschalter . Entfernen Sie den Kühlkörper . Entfernen Sie den Trennen Sie die Kabel von der Systemplatine.

  • Seite 40: Einbauen Des Netzteils

    Lösen Sie die Schrauben, mit denen das Netzteil am Gehäuse befestigt ist. 10. Schieben Sie das Netzteil nach innen und entfernen Sie es. Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es nach außen, um es zu befestigen. Befestigen Sie die Schrauben, um das Netzteil am Gehäuse zu befestigen.
  • Seite 41 Kühlkörper ein. Bauen Sie den Eingriffschalter ein. Bauen Sie den Laufwerkträger ein. Bauen Sie den Frontverkleidung an. Bringen Sie die Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 43: Kapitel 15: Systemplatine

    Systemplatine Entfernen der Systemplatine Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Netzteil . Entfernen Sie das Kühlkörper . Entfernen Sie den Speicher .
  • Seite 44 13. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. 14. Entfernen Sie die 7-mm Sechskantschraube von der Systemplatine. 15. Schieben Sie die Systemplatine zur Vorderseite des Computers.

  • Seite 45: Einbauen Der Systemplatine

    16. Entfernen Sie die Systemplatine aus dem Gehäuse. Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Ziehen Sie die 7-mm-Sechskantschraube fest, mit der die Systemplatine am Gehäuse befestigt ist.
  • Seite 46 Kühlkörper ein. 10. Bauen Sie den Netzteil ein. 11. Bauen Sie das Laufwerkträger ein. 12. Bauen Sie den Frontverkleidung an. 13. Bringen Sie die Abdeckung ein. 14. Bauen Sie die Nach der Arbeit an Komponenten im 15. Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 47: Kapitel 16: Laufwerkträger

    Laufwerkträger Entfernen des Laufwerkträgers Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Heben Sie den Laufwerkträger am Griff hoch und drehen Sie den Laufwerkträger um.

  • Seite 48: Einbauen Des Laufwerkträgers

    Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des Festplattenlaufwerks. Entfernen Sie den Laufwerkträger aus dem System. Einbauen des Laufwerkträgers Platzieren Sie den Laufwerkträger auf der Computerkante, um Zugriff auf die Kabelanschlüsse am Festplatten- und optischen Laufwerk zu erhalten. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte an.
  • Seite 49 Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 51: Kapitel 17: Wireless-Modul

    Wireless-Modul Entfernen des Wireless-Moduls Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung Entfernen Sie die Laufwerkträger . Entfernen Sie den Trennen Sie die Kabel von der WLAN-Karte. Drücken Sie die Sicherungshebel von der WLAN-Karte weg.

  • Seite 52: Einbauen Des Wireless-Moduls

    Entfernen Sie die WLAN-Karte. Einbauen des Wireless-Moduls Schieben Sie die WLAN-Karte in ihren Steckplatz. Drücken Sie die WLAN-Karte nach unten bis sie von den Sicherungshebeln arretiert werden. Schließen Sie die Antennen entsprechend des Farb-Codes an die WLAN- Karte an. Laufwerkträger ein. Bauen Sie den Frontverkleidung an.

  • Seite 53: Kapitel 18: Bedienfeld

    Bedienfeld Entfernen des Bedienfelds Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Speicher . Entfernen Sie den Trennen Sie das Kabel des Bedienfelds von der Systemplatine. Lösen Sie das Lautsprecherkabel des Bedienfelds aus der Klammer am Gehäuse.

  • Seite 54: Einbauen Des Bedienfelds

    Entfernen Sie die Schraube, mit der die Bedienfeldplatine befestigt ist. Entfernen Sie die Bedienfeldplatine Einbauen des Bedienfelds Setzen Sie die Bedienfeldplatine in den Steckplatz auf der Vorderseite des Gehäuses. Ziehen Sie die Schraube fest, um die Bedienfeldplatine zu befestigen.
  • Seite 55 Führen Sie das Lautsprecherkabel des Bedienfelds in die Klammer am Gehäuse. Schließen Sie das Kabel des Bedienfelds an die Systemplatine an. Speicher ein. Bauen Sie den Laufwerkträger ein. Bauen Sie den Frontverkleidung an. Bringen Sie die Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 57: Kapitel 19: Interne Antenne

    Interne Antenne Entfernen der internen Antenne Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Laufwerkträger . Entfernen Sie den Trennen Sie die Kabel von der WLAN-Karte. Lösen Sie die interne Antenne.

  • Seite 58: Einbauen Der Internen Antenne

    Lösen Sie den Annschluss der internen Antenne. Entfernen Sie die interne Antenne. Einbauen der internen Antenne Setzen Sie die interne Antenne in den Anschluss im Gehäuse und schieben Sie sie nach rechts, um sie zu befestigen. Führen Sie die interne Antenne in die Klammer am Gehäuse. Schließen Sie die Kabel an die WLAN-Karte an.

  • Seite 59: Kapitel 20: System-Setup

    System-Setup System-Setup Dieser Computer bietet Ihnen die folgenden Optionen: • Aufruf des System-Setups mit <F2> • Einmaliger Zugriff auf das Startmenü durch Drücken von <F12> Drücken Sie <F2>, um das System-Setup aufzurufen und Änderungen an den benutzerdefinierbaren Einstellungen vorzunehmen. Sollten Sie Schwierigkeiten mit dem Aufruf des System-Setups über die Taste haben, drücken Sie <F2>, wenn die Lichter der Tastatur zum ersten mal blinken.

  • Seite 60: Tastenkombinationen Zeitlich Abstimmen

    dazu aufgefordert, die Tastenkombination zu verwenden (siehe Abbildung unten). Die Tastenkombination ist nicht „versteckt“. • Diagnoseoptionen – Das Startmenü enthält zwei Optionen für die Diagnose: IDE Drive Diagnostics (90/90 Hard Drive Diagnostics) und Boot to the Utility Partition (In Dienstprogrammpartition starten). Der Vorteil hierbei ist, dass Sie sich die Tastenkombinationen <Strg><Alt><D>...

  • Seite 61: Signaltoncodes Und Fehlermeldungen

    Previous attempts at booting this system have failed at checkpoint ______. For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Frühere Versuche, das System zu starten, sind bei Prüfpunkt ______. fehlgeschlagen. Wenn Sie beim Lösen dieses Problems Hilfe brauchen, notieren Sie bitte diesen Prüfpunkt und wenden Sie sich an den technischen Support...

  • Seite 62: Optionen Des System-Setup

    Aktion Tastenkombination Einstellung ändern Pfeil-nach-links- oder Pfeil-nach-rechts- Taste Zu änderndes Feld auswählen <Eingabe> Änderung abbrechen <Esc> Standard wiederherstellen <Alt><F> oder Menüoption Load Defaults (Standards laden) Optionen des System-Setup ANMERKUNG: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt möglicherweise gar nicht oder anders als aufgeführt angezeigt. General (Allgemein) Systeminformationen Zeigt die folgenden Informationen an:...
  • Seite 63 General (Allgemein) Boot Sequence Ermöglicht Ihnen die Festlegung der Reihenfolge, in der der (Startreihenfolge) Computer das Betriebssystem zu finden versucht. Die Optionen sind: • Diskette Drive (Diskettenlaufwerk) • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierter NIC) •...
  • Seite 64 System Configuration (Systemkonfiguration) • COM3 • COM4 ANMERKUNG: Das Betriebssystem weist möglicherweise Ressourcen zu, obwohl diese Einstellung deaktiviert ist. SATA Operation Ermöglicht die Konfiguration des Betriebsmodus der (SATA-Betrieb) integrierten Festplatten-Controller. • AHCI = SATA ist für AHCI-Modus konfiguriert • ATA = SATA ist für ATA-Modus konfiguriert •...
  • Seite 65 System Configuration (Systemkonfiguration) Wenn der USB-Anschluss deaktiviert ist, kann das System kein dort angeschlossenes Gerät einsehen. • USB Controller aktivieren • USB-Massenspeichergerät deaktivieren • USB-Controller deaktivieren ANMERKUNG: USB-Tastatur und Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. Miscellaneous Ermöglicht die Aktivierung oder Deaktivierung der Devices verschiedenen integrierten Geräte.
  • Seite 66 Security (Sicherheit) Password Diese Felder steuern die für Administrator- und Configuration Systemkennwörter minimal und maximal zulässige Anzahl an (Kennwortkonfiguratio Zeichen. • Admin Password Min (Administratorkennwort Min) • Admin Password Max(Administratorkennwort Max) • System Password Min (Systemkennwort Min) • System Password Max (Systemkennwort Max) Password Bypass Bietet Ihnen die Möglichkeit, das Systemkennwort (Kennwortumgehung)
  • Seite 67 Security (Sicherheit) TPM Security (TPM-Sicherheit) – Diese Option ist standardmäßig deaktiviert. ANMERKUNG: Aktivierungs-, Deaktivierungs- und Löschoptionen werden durch Laden der Standardsetupwerte nicht beeinflusst. Computrace Mit diesem Feld können Sie die BIOS-Modulschnittstelle des optionalen Computrace-Services von Absolute Software aktivieren oder deaktivieren. •...
  • Seite 68 Security (Sicherheit) nächsten Start kehrt die Einstellung wieder zu ‚deaktiviert‘ zurück. • Disable (Deaktiviert) – Benutzer können die Bildschirme zur OROM-Konfiguration nicht über den Hotkey erreichen. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. Admin Setup Lockout Ermöglicht die Aktivierung oder Deaktivierung der (Sperrung des Admin- Zugriffsoption auf das Setup, wenn ein Administratorkennwort Setups)
  • Seite 69 Energieverwaltung AC Recovery Legt fest, wie das System nach einem Stromausfall reagiert, (Wiederherstellung wenn es anschließend wieder mit Strom versorgt wird. Sie nach Stromausfall) können folgende Einstellungen für die Netzstromwiederherstellung festlegen: • Power Off (Ausschalten, Standardeinstellung) • Power On (Einschalten) •...
  • Seite 70 Energieverwaltung • Deaktiviert (Deaktiviert) – Das System darf nicht hochgefahren werden, wenn es ein Reaktivierungssignal von einem LAN oder WLAN empfängt. • LAN Only (Nur LAN) – Das System kann durch spezielle LAN-Signale hochgefahren werden. Diese Option ist standardmäßig deaktiviert. POST Behavior (Verhalten beim Einschalt-Selbsttest) NumLock LED Ermöglicht das Aktivieren oder Deaktivieren der NumLock-...
  • Seite 71 Unterstützung der Virtualisierung Technology (Intel® Virtualization-Technologie aktivieren) – Diese Option ist standardmäßig aktiviert. VT for Direct I/O (VT Aktiviert oder deaktiviert die Nutzung der von Intel VT für für direkte E/A) direkte E/A bereitgestellten zusätzlichen Hardware-Funktionen durch den VMM (Virtual Machine Monitor). Enable Intel® Virtualization Technology for Direct I/O (Intel®...
  • Seite 72 Image Server (Image-Server) ANMERKUNG: Dieses Feld ist nur relevant, wenn „Integrated NIC“ (Integrierter NIC) in der Gruppe „System Configuration“ (Systemkonfiguration) auf „Enable with ImageServer“ (Aktivieren mit ImageServer) und „Lookup Method“ (Suchmethode) auf „Static IP“ (Statische IP) gesetzt ist. ImageServer Port Legt die IP-Schnittstelle des ImageServers fest, mit dem die (ImageServer-Port) Client-Software kommuniziert.
  • Seite 73 Image Server (Image-Server) ANMERKUNG: Dieses Feld ist nur relevant, wenn „Integrated NIC“ (Integrierter NIC) in der Gruppe „System Configuration“ (Systemkonfiguration) auf „Enable with ImageServer“ (Aktivieren mit ImageServer) und „Client DHCP“ (Client-DHCP) auf „Static IP“ (Statische IP) festgelegt ist. Client Gateway Gibt die Gateway-IP-Adresse des Clients an.

  • Seite 75: Kapitel 21: Beheben Von Störungen

    Beheben von Störungen Diagnose-LEDs ANMERKUNG: Die Diagnose-LEDs dienen ausschließlich dazu, den Fortschritt bei der POST-Routine anzuzeigen. Diese LEDs zeigen nicht das Problem an, das zum Stoppen der POST-Routine geführt hat. Die Diagnose-LEDs befinden sich an der Vorderseite des Gehäuses neben dem Betriebsschalter.
  • Seite 76 • Entfernen Sie Steckerleisten und Verlängerungskabel sowie Überspannungsschutzvorrichtungen, um festzustellen, ob sich der Computer einschalten lässt. • Stellen Sie sicher, dass die verwendeten Steckerleisten mit einer Stromsteckdose verbunden und eingeschaltet sind. • Stellen Sie sicher, dass an der Steckdose Spannung anliegt, indem Sie probeweise ein anderes Gerät anschließen, beispielsweise eine Lampe.
  • Seite 77 halten Sie ihn gedrückt. Wenn die LED neben dem Schalter aufleuchtet, betrifft das Problem möglicherweise Ihre Systemplatine. • Leuchtet die LED neben dem Schalter nicht auf, trennen Sie alle Verbindungen der internen und externen Peripheriegeräte, drücken Sie den Strom- Testschalter und halten ihn gedrückt. Wenn er aufleuchtet, liegt eventuell ein Problem mit einem Peripheriegerät vor.
  • Seite 78 Betriebsschalter Problembeschreibung Möglicherweise fehlt das BIOS oder es ist beschädigt. Schritte zur Fehlerbehebung Die Computerhardware funktioniert normal, aber möglicherweise fehlt das BIOS oder es ist beschädigt. Betriebsschalter Problembeschreibung Ein möglicher Systemplatinenfehler ist aufgetreten. Schritte zur Entfernen Sie alle Peripheriegeräte-Karten von den PCI- Fehlerbehebung und PCI-E-Steckplätzen und schalten Sie den Computer erneut ein.
  • Seite 79 Betriebsschalter Problembeschreibung Möglicher Fehler bei Peripheriegeräte-Karte oder Systemplatine. Schritte zur Entfernen Sie alle Peripheriegeräte-Karten von den PCI- Fehlerbehebung und PCI-E-Steckplätzen und schalten Sie den Computer erneut ein. Wenn der Computer startet, setzen Sie eine Peripheriegeräte-Karte nach der anderen ein, bis Sie die defekte Karte gefunden haben.
  • Seite 80 Betriebsschalter Problembeschreibung Möglicherweise ist ein Fehler im Prozessor aufgetreten. Schritte zur Fehlerbehebung Setzen Sie den Prozessor wieder ein. Betriebsschalter Problembeschreibung Speichermodule werden erfasst; es ist jedoch ein Speicherfehler aufgetreten. Schritte zur • Wenn zwei oder mehr Speichermodule installiert Fehlerbehebung sind, entfernen Sie die Module und installieren Sie ein Modul erneut.
  • Seite 81 Schritte zur Fehlerbehebung Schließen Sie alle Stromversorgungs- und Datenkabel neu an. Betriebsschalter Problembeschreibung Möglicherweise ist ein USB-Fehler aufgetreten. Schritte zur Fehlerbehebung Installieren Sie alle USB-Geräte neu und überprüfen Sie alle Kabelverbindungen. Betriebsschalter Problembeschreibung Es wurden keine Speichermodule erkannt. Schritte zur •...
  • Seite 82 Problembeschreibung Speichermodule werden erkannt, es ist jedoch ein Speicherkonfigurations- oder Kompatibilitätsfehler aufgetreten. Schritte zur • Stellen Sie sicher, dass keine besonderen Fehlerbehebung Anforderungen hinsichtlich der Anordnung der Speichermodule/-anschlüsse bestehen. • Stellen Sie sicher, dass der verwendete Speicher vom Computer unterstützt wird. Betriebsschalter Problembeschreibung Möglicher Erweiterungskartenfehler.

  • Seite 83: Signaltoncodes

    Schritte zur • Löschen Sie den CMOS. Fehlerbehebung • Trennen Sie alle internen und externen Peripheriegeräte-Karten und schalten Sie den Computer erneut ein. Wenn der Computer startet, setzen Sie eine Peripheriegeräte-Karte nach der anderen ein, bis Sie die defekte Karte gefunden haben.
  • Seite 84 identifizieren. Zwischen jedem Signalton sind 300 ms und zwischen jeder Signaltönserie 3 s Pause. Jeder Ton dauert 300 ms. Nach jedem Signal und jeder Signaltonserie sollte das BIOS feststellen, ob der Benutzer den Startschalter betätigt. Wenn ja, springt das BIOS aus der Schleife und führt einen normalen Abschaltvorgang und Stromversorgung durch.
  • Seite 85 Ursache Fehler beim Slave-Interrupt-Mask-Register Code 3-2-2 Ursache Fehler beim Laden des Interrupt-Vektors Code 3-2-4 Ursache Fehler beim Testen des Tastatur-Controllers Code 3-3-1 Ursache NVRAM-Stromverlust Code 3-3-2 Ursache NVRAM-Konfiguration Code 3-3-4 Ursache Fehler beim Video-Speichertest Code 3-4-1 Ursache Fehler bei der Bildschirminitialisierung Code 3-4-2 Ursache...

  • Seite 86: Fehlermeldungen

    Ursache Unexpected interrupt in protected mode (Unerwarteter Interrupt im geschützten Modus) Code 4-3-1 Ursache Speicherfehler oberhalb der Adresse 0FFFFh Code 4-3-3 Ursache Fehler des Zeitgeber-Chipzählers 2 Code 4-3-4 Ursache Time-of-day clock stopped (Tagesuhr angehalten) Code 4-4-1 Ursache Fehler beim Testen der seriellen oder parallelen Schnittstelle Code 4-4-2 Ursache...

  • Seite 87: Attachment Failed To Respond (Angeschlossenes Gerät Reagiert Nicht)

    [nnnn] fehlgeschlagen. Falls Sie Hilfe bei der Lösung dieses Problems benötigen, notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell. Beschreibung Der Computer konnte die Startroutine in drei aufeinander folgenden Versuchen aufgrund desselben Fehlers nicht abschließen. Wenden Sie sich unter Angabe des Prüfpunkt-Codes (nnnn) an einen Dell-...

  • Seite 88: Controller Has Failed (Der Controller Hat Versagt)

    Controller has failed (Der Controller hat versagt) Beschreibung Die Festplatte oder der zugewiesene Controller ist beschädigt. Data error (Datenfehler) Beschreibung Die Daten auf dem Disketten- oder Festplattenlaufwerk können nicht gelesen werden. Führen Sie unter dem Betriebssystem Windows das Dienstprogramm chkdsk aus, um die Dateistruktur des Disketten- oder Festplattenlaufwerks zu prüfen.

  • Seite 89: General Failure (Allgemeiner Fehler)

    Gate A20-Fehler Beschreibung Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt oder falsch eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig. General failure (Allgemeiner Fehler) Beschreibung Das Betriebssystem kann den Befehl nicht ausführen. In Anschluss an diese Meldung werden meist spezifische Informationen angezeigt, beispielsweise: Printer out of paper (Druckerpapier fehlt).

  • Seite 90: Keyboard Failure (Tastaturfehler)

    Invalid configuration information - please run SETUP program (Ungültige Konfigurationsdaten - bitte SETUP-Programm aufrufen) Beschreibung Die Systemkonfigurationsdaten stimmen nicht mit der Hardwarekonfiguration überein. Ungültige Speicherkonfiguration, bitte DIMM1 bestücken Beschreibung DIMM1-Steckplatz erkennt kein Speichermodul. Das Modul sollte neu eingesetzt oder eingebaut werden. Keyboard failure (Tastaturfehler) Beschreibung Möglicherweise hat sich ein Kabel oder Anschluss gelöst, oder der Tastatur- oder Tastatur/Maus-Controller ist fehlerhaft.

  • Seite 91: Memory Size In Cmos Invalid Memory Size In Cmos Invalid (Speichergröße In Cmos Ungültig)

    Memory data line failure at address, read value expecting value (Speicherdatenleitungsfehler bei (Adresse), Ist-Wert, Soll-Wert) Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig. Memory double word logic failure at address, read value expecting value (Speicher-Doppelwortfehler bei (Adresse), Ist- Wert, Soll-Wert) Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch...

  • Seite 92: Memory Tests Terminated By Keystroke (Speichertests Durch Tastendruck Beendet)

    Memory tests terminated by keystroke (Speichertests durch Tastendruck beendet) Beschreibung Ein Tastendruck hat den Speichertest unterbrochen. No boot device available (Kein Startgerät verfügbar) Beschreibung Der Computer kann das Disketten- oder Festplattenlaufwerk nicht finden. No boot sector on hard-disk drive (Auf dem Festplattenlaufwerk befindet sich kein Startsektor) Beschreibung Das Systemkonfigurationsdaten im System-Setup sind eventuell falsch.

  • Seite 93: Plug-And-Play-Configuration Error (Plug-Und-Play-Konfigurationsfehler)

    Plug-and-Play-Configuration Error (Plug-und-Play- Konfigurationsfehler) Beschreibung Der Computer hat während des Versuchs, eine oder mehrere Karten zu konfigurieren, ein Problem ermittelt. Read fault (Lesefehler) Beschreibung Das Betriebssystem kann die Daten auf dem Disketten- oder Festplattenlaufwerk nicht lesen, der Computer konnte einen bestimmten Sektor auf dem Datenträger nicht ermitteln, oder der angeforderte Sektor ist defekt.

  • Seite 94: Shutdown Failure (Fehler Beim Herunterfahren)

    Beschreibung Der Tastatur-Controller ist möglicherweise defekt, oder ein Speichermodul ist möglicherweise nicht richtig befestigt. WARNUNG: Das Datenträger-Überwachungssystem (Disk Monitoring System) von Dell hat festgestellt, dass das Laufwerk [0/1] am [primären/sekundären] EIDE-Controller außerhalb der normalen Angaben betrieben wird. Es empfiehlt sich, alle Daten sofort zu sichern und das Festplattenlaufwerk zu ersetzen.

  • Seite 95: Write Fault On Selected Drive (Schreibfehler Auf Ausgewähltem Laufwerk)

    sofort Ihre Daten und wechseln die Festplatte aus. (Installationsanweisungen finden Sie unter „Hinzufügen und Entfernen von Komponenten“ für Ihren Computertyp.) Wenn nicht sofort ein Ersatzlaufwerk zur Verfügung steht und das Laufwerk nicht das einzige startfähige Laufwerk ist, rufen Sie das System-Setup auf, und ändern Sie die entsprechende Laufwerkeinstellung auf None (Keines).

  • Seite 97: Kapitel 22: Technische Daten

    Technische Daten Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (oder Start in Windows XP) Hilfe und Support und wählen dann die Option zur Ansicht der Informationen über Ihren Computer aus. Prozessor Prozessortyp •...
  • Seite 98 Speicher Desktop-PC, Minitower, 16 GB Kompaktgehäuse Ultra-Kompaktgehäuse 8 GB Video Integriert • Intel HD-Grafikkarte (mit CPU-GPU- Kombination der Intel Celeron/ Pentium-Klasse) • Intel HD-Grafikkarte 2000 (mit CPU- GPU-Kombination der Intel Core i3 DC 65 W- und Intel Core i5/i7 QC vPRO 95 W-Klasse) Separat PCI Express x16-Grafikadapter...
  • Seite 99 Erweiterungsbus • x1-Steckplatz, bidirektionale Geschwindigkeit - 500 MB/s • x16-Steckplatz, bidirektionale Geschwindigkeit – 16 GB/s SATA: 1.5 Gbps, 3.0 Gbps und 6 Gbps Karten Mini-Tower bis zu einer Full-Height-Karte Desktop bis zu einer Slimline-Karte Kompaktgehäuse keiner Ultra-Kompaktgehäuse keiner PCI Express x1 Mini-Tower bis zu drei Full-Height-Karten Desktop...
  • Seite 100 Laufwerke Extern zugänglich – 5,25-Zoll-Laufwerksschächte Mini-Tower zwei Desktop einer Kompaktgehäuse ein optischer Laufwerkschacht (Slim-Format) Ultra-Kompaktgehäuse ein optischer Laufwerkschacht (Slim-Format) Intern zugänglich: 3,5-Zoll-SATA-Laufwerkschächte Mini-Tower zwei Desktop einer Kompaktgehäuse einer Ultra-Kompaktgehäuse keiner 2,5-Zoll-SATA-Laufwerkschächte Mini-Tower zwei Desktop einer Kompaktgehäuse einer Ultra-Kompaktgehäuse einer Externe Anschlüsse Audio: Rückseite zwei Anschlüsse für Line-out und Line-in/...
  • Seite 101 Externe Anschlüsse Parallel ein 25-poliger Anschluss (optional für Mini-Tower) USB 2.0 Mini Tower, Desktop und Frontblende: 4 Kompaktgehäuse Rückseite: 6 Ultra-Kompaktgehäuse Frontblende: 2 Rückseite: 5 Video 15-poliger VGA-Anschluss , 20-poliger DisplayPort-Anschluss ANMERKUNG: Verfügbare Videoanschlüsse können sich je nach ausgewählter Grafikkarte unterscheiden.
  • Seite 102 Systemplatinenanschlüsse Mini Tower, Desktop und ein 164-poliger Anschluss Kompaktgehäuse Ultra-Kompaktgehäuse keiner Mini-PCI-Express Datenbreite (maximal) - eine PCI-Express-Lane und eine USB- Schnittstelle Mini Tower, Desktop und keiner Kompaktgehäuse Ultra-Kompaktgehäuse ein 52-poliger Anschluss Serielles ATA-Laufwerk Mini-Tower Vier 7-polige Anschlüsse Desktop Drei 7-polige Anschlüsse Kompaktgehäuse Drei 7-polige Anschlüsse Ultra-Kompaktgehäuse...
  • Seite 103 Systemplatinenanschlüsse Desktop-PC, zwei 2-polige Anschlüsse Kompaktgehäuse, Ultra- Kompaktgehäuse Prozessor ein 1155-poliger Anschluss Prozessorlüfter ein 5-poliger Anschluss Servicemodus-Jumper ein 2-poliger Anschluss Kennwort-löschen-Jumper ein 2-poliger Anschluss Jumper für Echtzeituhr-Reset ein 2-poliger Anschluss Interner Lautsprecher ein 5-poliger Anschluss Intruder-Anschluss ein 3-poliger Anschluss Stromversorgungsanschluss Mini Tower, Desktop und ein 24-poliger und ein 4-poliger Anschluss Kompaktgehäuse...
  • Seite 104 Diagnoseanzeigen Vier Anzeigeleuchten befinden sich an der Vorderseite des Computers. Weitere Informationen über Diagnoseanzeigen finden Sie im Service-Handbuch unter support.dell.com/manuals. Rückseite des Computers: Verbindungsintegritätsanzeige auf Grün – Es besteht eine gute 10- dem integrierten Netzwerkadapter MBit/s-Verbindung zwischen dem Netzwerk und dem Computer.
  • Seite 105 Steuerelemente und Anzeigen ANMERKUNG: Sie können den Zustand der Stromversorgung durch Drücken der Prüftaste kontrollieren. Wenn sich die Netzspannung des Systems innerhalb der Nennwerte befindet, leuchtet die Selbst- Test-LED auf. Wenn die LED nicht leuchtet, ist möglicherweise das Netzteil defekt. Während dieses Tests muss die Netzstromversorgung angeschlossen sein.
  • Seite 106 Abmessungen Höhe Breite Tiefe Gewicht und Gewicht Kompaktgehäus 29,00 cm 9,26 cm 31,20 cm 5,70 kg Ultra- 23,70 cm 6,50 cm 24,00 cm 3,27 kg Kompaktgehäus Umgebungsbedingungen Temperaturbereich: Während des Betriebs 10 °C bis 35 °C Bei Lagerung -40 °C bis 65 °C Relative Luftfeuchtigkeit (max.): Während des Betriebs 20% bis 80% (nicht-kondensierend) Bei Lagerung...

  • Seite 107: Kontaktaufnahme Mit Dell

    Kontaktaufnahme mit Dell So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: 1. Besuchen Sie support.dell.com. 2. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/ Region (Land oder Region auswählen) am unteren Seitenrand aus.
