Einbauen Der Antennenmodule - Dell OptiPlex 9010 Benutzerhandbuch

l) Prozessorlüfter
m) Netzteil
n) Kühlkörperbaugruppe
o) Netzteillüfter
p) Systemplatine

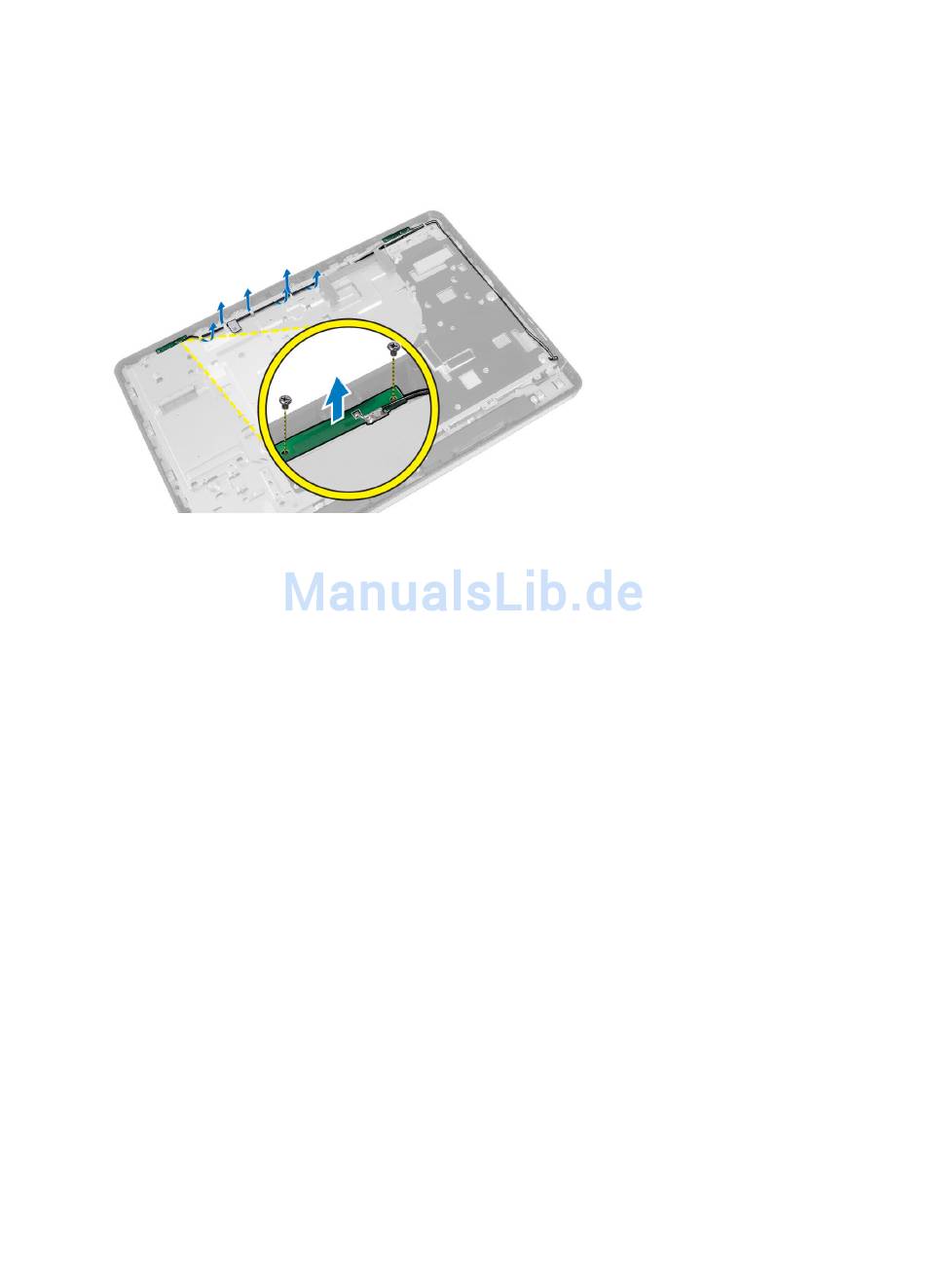

3. Entfernen Sie die Schrauben, mit denen das Antennenmodul am Gehäuse befestigt ist. Lösen Sie das um die Kanten
des Computers verlegte Antennenkabel. Heben Sie das Antennenmodul heraus.

Einbauen der Antennenmodule

1. Positionieren Sie das Antennenmodul am Gehäuse.
2. Führen Sie das Antennenkabel um die Kanten des Computers. Ziehen Sie die Schrauben fest, mit denen das
Antennenmodul am Gehäuse befestigt ist
3. Einbau:
a) Systemplatine
b) Netzteillüfter
c) Kühlkörperbaugruppe
d) Netzteil
e) Prozessorlüfter
f) Umwandlerplatine
g) Betriebsschalterplatine
h) Eingriffschalter
i) Festplattenlaufwerk
j) Optisches Laufwerk
k) WLAN-Karte
l) Abdeckung der Eingabe/Ausgabe-Platine
m) Abdeckung der Systemplatine
n) VESA-Halterung
o) hintere Abdeckung
p) VESA-Standrahmen
4. Folgen Sie den Anweisungen unter
Nach der Arbeit an Komponenten im Inneren des Computers .
43
