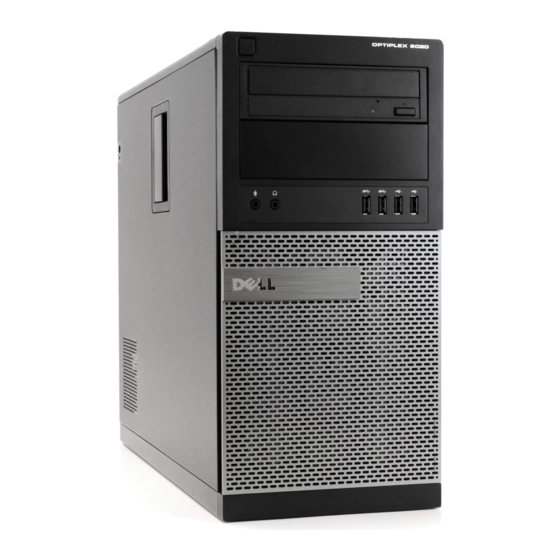

- Seite 1 Dell OptiPlex 9020 Mini Tower Benutzerhandbuch Vorschriftenmodell: D13M Vorschriftentyp: D13M001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer..................5 ............... 5 Vor der Arbeit an Komponenten im Innern des Computers ......................... 6 Ausschalten des Computers ............7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Entfernen und Einbauen von Komponenten...........8 ........................8 Empfohlene Werkzeuge ........................ - Seite 4 Deaktivieren eines Systemkennworts 4 Diagnostics (Diagnose)..................45 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des ............................45 Computers) 5 Problembehandlung für Ihren Computer............46 ...................... 46 Betriebsanzeige-LED – Diagnose ............................. 47 Signaltoncode ..........................47 Fehlermeldungen 6 Technische Daten....................54 7 Kontaktaufnahme mit Dell................61...
-
Seite 5: Arbeiten Am Computer
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe Ausschalten des Computers). VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. -
Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 8: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. -
Seite 9: Entfernen Des Eingriffschalters
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Eingriffschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie die Abdeckung. Trennen Sie das Kabel des Eingriffschalters von der Systemplatine. Schieben Sie den Eingriffschalter im Gehäuse nach unten und entfernen Sie ihn vom Computer. -
Seite 10: Einsetzen Der Wlan-Karte
Drücken Sie auf die blaue Klammer und bewegen Sie den Riegel nach außen. Entfernen Sie die WLAN-Karte aus dem Anschluss auf der Systemplatine. Einsetzen der WLAN-Karte Bauen Sie die WLAN-Karte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie einrastet. -
Seite 11: Entfernen Der Frontverkleidung
Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie die Abdeckung. Hebeln Sie die Halteklammern der Frontblende, die sich an der Kante der Frontblende befinden, vorsichtig vom Gehäuse weg. Drehen Sie die Frontblende seitlich vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Blende aus dem Gehäuse zu entfernen. -
Seite 12: Einbauen Der Erweiterungskarte
Ziehen Sie den Entriegelungshebel vorsichtig von der PCI x16-Karte weg, bis Sie die Sicherungslasche von der Einbuchtung in der Karte lösen. Dann heben Sie die Karte vorsichtig nach oben und aus ihrem Anschluss und entfernen sie von der Systemplatine. Einbauen der Erweiterungskarte Bauen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie einrastet. -
Seite 13: Entfernen Des Speichers
• Speichermodule verschiedener Größen können gemischt eingesetzt werden (zum Beispiel 2 GB und 4 GB), aber alle belegten Kanäle müssen identisch konfiguriert sein. • Speichermodule müssen beginnend mit dem ersten Sockel eingebaut werden. ANMERKUNG: Die Speichersockel des Computers sind je nach Hardwarekonfiguration möglicherweise anders gekennzeichnet, z.B. -
Seite 14: Einsetzen Der Knopfzellenbatterie
Drücken Sie den Lösehebel von der Batterie weg, damit sie aus der Buchse springt und nehmen Sie die Knopfzelle aus dem Computer. Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Sockel auf der Systemplatine ein und drücken Sie auf die Batterie, bis die Sperrklinke in ihrer Position einrastet und die Batterie befestigt. Bauen Sie folgende Komponenten ein: a. -
Seite 15: Einsetzen Des Festplattenlaufwerks
Biegen Sie die Festplattenlaufwerkhalterung und nehmen Sie das Festplattenlaufwerk heraus. Einsetzen des Festplattenlaufwerks Setzen Sie die Festplatte in die Festplattenhalterung ein. Drücken Sie beide Sicherungsriegel nach innen und schieben Sie die Festplattenhalterung in den Schacht. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte an. Bringen Sie die Abdeckung an. -
Seite 16: Einsetzen Des Optischen Laufwerks
Schieben Sie den Riegel des optischen Laufwerks und halten Sie ihn fest, um das optische Laufwerk zu entriegeln, und ziehen Sie das optische Laufwerk aus dem Computer. Wiederholen Sie die Schritte 3 und 4 für das zweite optische Laufwerk (falls vorhanden). Einsetzen des optischen Laufwerks Drücken Sie das optische Laufwerk von der Vorderseite zur Computerrückseite, bis es mit dem Riegel des optischen Laufwerks befestigt ist. -
Seite 17: Entfernen Des Lautsprechers
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie die Abdeckung. Trennen und lösen Sie das Lautsprecherkabel von der Systemplatine. Drücken Sie die Sicherungslasche des Lautsprechers herunter und schieben Sie den Lautsprecher nach oben, um ihn zu entfernen. - Seite 18 Entfernen Sie die Schrauben, mit denen das Netzteil an der Rückseite des Computers befestigt ist. Drücken Sie auf die blaue Freigabelasche neben dem Netzteil und schieben Sie das Netzteil in Richtung der Computervorderseite. Heben und entfernen Sie das Netzteil aus dem Computer.
-
Seite 19: Einbauen Des Netzteils
Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es zur Rückseite des Systems, um es zu befestigen. Ziehen Sie die beiden Schrauben fest, um das Netzteil an der Rückseite des Computers zu befestigen. Schließen Sie die 4- und 8-adrigen Stromversorgungskabel an die Systemplatine an. Führen Sie die Stromversorgungskabel durch die Gehäuseklammern. -
Seite 20: Einbauen Des Prozessors
Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Schließen Sie die Prozessorabdeckung. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken. Einbau von: a. -
Seite 21: Einsetzen Des Systemlüfters
Einsetzen des Systemlüfters Setzen Sie den Systemlüfter in das Gehäuse ein. Schieben Sie die vier Gummiösen durch das Gehäuse und schieben Sie sie entlang der Aussparung, um sie zu befestigen. Schließen Sie das Systemlüfterkabel an die Systemplatine an. Bringen Sie die Abdeckung an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 22 Lösen Sie das Kabel des Temperatursensors aus der Gehäuseklammer. Drücken Sie von beiden Seiten auf die Laschen, um den Temperatursensor zu lösen und aus dem Gehäuse zu entfernen.
-
Seite 23: Einbauen Des Temperatursensors
Einbauen des Temperatursensors Befestigen Sie den Temperatursensor am Gehäuse. Führen Sie das Kabel des Temperatursensors durch die Gehäuseklammern. Verbinden Sie das Kabel des Temperatursensors mit der Systemplatine. Bringen Sie die Abdeckung an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Betriebsschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. -
Seite 24: Einbauen Des Betriebsschalters
Drücken Sie die auf die Klammern an beiden Seiten des Betriebsschalters, um diesen vom Gehäuse zu lösen, und schieben Sie den Betriebsschalter zusammen mit seinem Kabel aus dem Computer. Einbauen des Betriebsschalters Schieben Sie den Betriebsschalter durch die Vorderseite des Computers. Befestigen Sie das Netzschalterkabel am Gehäuse. -
Seite 25: Entfernen Der Eingabe/Ausgabe-Leiste (E/A-Leiste)
Entfernen der Eingabe/Ausgabe-Leiste (E/A-Leiste) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. Abdeckung b. Frontverkleidung Trennen Sie die E/A-Leistenkabel, Datenkabel und USB-Datenkabel von der Systemplatine. Lösen Sie die E/A-Leistenkabel, Datenkabel und USB-Datenkabel aus der Klemme am Computer. Entfernen Sie die Schraube, mit der die E/A-Leiste am Computer befestigt ist. -
Seite 26: Einbauen Der Eingabe/Ausgabe (E/A)-Leiste
Einbauen der Eingabe/Ausgabe (E/A)-Leiste Setzen Sie die E/A-Leiste im Steckplatz auf der Vorderseite des Gehäuses ein. Schieben Sie die E/A-Leiste am Gehäuse auf die rechte Seite des Computers, um sie zu befestigen. Ziehen Sie die Schraube fest, um die E/A-Leiste am Gehäuse zu befestigen. Führen Sie E/A-Leistenkabel, Datenkabel und USB-Datenkabel in die Gehäuseklammer. -
Seite 27: Einbauen Der Systemplatine
Winkeln Sie die Systemplatine um 45 Grad an und heben Sie sie dann aus dem Computer. Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt ist. Schließen Sie die Kabel an die Systemplatine an. -
Seite 28: Komponenten Der Systemplatine
Komponenten der Systemplatine Abbildung 1. Komponenten der Systemplatine PCI-Express x16-Steckplatz (verkabelt als x4) PCI Steckplatz PCIe x1-Steckplatz Knopfzellenakku PCI Express x16-Steckplatz Anschluss für Gehäuseeingriffschalter 4-poliger CPU-Stromversorgungsanschluss Systemlüfteranschluss CPU-Sockel Anschluss des Kühlkörperventilators DDR DIMM-Speichersteckplätze (4) Betriebsschalter-Anschluss auf der Vorderseite Stromanschluss (8-polig) SATA-Anschlüsse Stromversorgungsanschluss für Festplatte und SATA-Anschlüsse... -
Seite 29: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 30: System-Setup-Optionen
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>... - Seite 31 Option Beschreibung Video Controller (SATA-0, SATA-1, SATA-2, SATA-3, LOM-MAC- Adresse, Audio-Controller und Video-Controller). Boot Sequence Bietet Ihnen Möglichkeit, die Reihenfolge, in der der Computer ein Betriebssystem zu finden versucht, festzulegen. Die Optionen sind: • Diskette drive (Diskettenlaufwerk) • STXXXXXX/STXXXXXX • USB Storage Device (USB-Speichergerät) •...
- Seite 32 Option Beschreibung • ATA – SATA ist für ATA-Modus konfiguriert. • AHCI – SATA ist für AHCI-Modus konfiguriert. • RAID ON – SATA ist auf Unterstützung des RAID-Modus konfiguriert. Drives Bietet Ihnen die Möglichkeit, die verschiedenen integrierten Laufwerke zu aktivieren oder zu deaktivieren: Für Minitower •...
- Seite 33 Option Beschreibung ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. Audio Ermöglicht das Aktivieren oder Deaktivieren des integrierten Audio- Controllers. • Enable Audio (Audio aktivieren) (standardmäßig aktiviert) Miscellaneous Devices Ermöglicht das Aktivieren oder Deaktivieren von verschiedenen integrierten Geräten. (Nur für Minitower und Ultra-Kompaktgehäuse) •...
- Seite 34 Option Beschreibung Password Change Bietet Ihnen die Möglichkeit festzulegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein Administratorkennwort festgelegt ist. • Allow Non-Admin Password Changes (Admin-fremde Kennwortänderungen erlauben) – Diese Option ist standardmäßig aktiviert. TPM Security Mit dieser Option können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) im System aktiviert und für das Betriebssystem sichtbar ist.
- Seite 35 Option Beschreibung Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. Admin Setup Lockout Bietet Ihnen die Möglichkeit, die Option zum Erreichen des Setup- Programms zu aktivieren oder zu deaktivieren, wenn ein Administratorkennwort festgelegt ist. • Enable Admin Setup Lockout (Aktivieren der Sperrung des Admin- Setups) –...
- Seite 36 Die Konfiguration des Festplattenlaufwerks oder die Partition wurde geändert. • Speicher über 8 GB installiert. • Das System- oder HDD-Kennwort ist aktiviert. • Ein Dell Encryption Accelerator ist installiert. • Die Einstellung Energiesparmodus blockieren ist aktiviert. Tabelle 7. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird.
- Seite 37 Option Beschreibung • Power Off (Ausschalten, Standardeinstellung) • Power On (Einschalten) • Last Power State (Letzter Energiestatus) Auto On Time Diese Option legt die Tageszeit fest, zu der das System automatisch eingeschaltet werden soll. Die Zeit wird im 12-Stunden-Format (Stunden:Minuten:Sekunden) gespeichert. Die Startzeit kann durch Eingeben der Werte in die Felder „Time“...
- Seite 38 Option Beschreibung • LAN or PXE Boot (LAN- oder PXE-Start) – Das System kann durch spezielle LAN- oder PXE-Signale hochgefahren werden (Nur bei Ultra- Kompaktgehäuse). Diese Option ist standardmäßig deaktiviert. Block Sleep Mit dieser Option kann das Eintreten in den Ruhemodus (S3-Modus) in einer Betriebssystemumgebung blockiert werden.
- Seite 39 Option Beschreibung • Trusted Execution (Vertrauenswürdige Ausführung) – Diese Option ist standardmäßig deaktiviert. Tabelle 10. Wartung Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht das Erstellen einer Systemkennnummer, wenn diese noch nicht festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. SERR Messages Steuert die SERR-Meldungsfunktion.
-
Seite 40: Aktualisieren Des Bios
Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express- Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 41: Jumper-Einstellungen
ANMERKUNG: Klicken Sie zur Ermittlung der Service-Tag-Nummer auf Where is my Service Tag?(Wo finde ich die Service-Tag-Nummer?). ANMERKUNG: Wenn Sie die Service-Tag-Nummer nicht finden können, klicken Sie auf Detect My Product (Mein Produkt ermitteln). Fahren Sie mit den auf dem Bildschirm angezeigten Anweisungen fort. -
Seite 42: Zuweisen Eines System- Und Setup-Kennworts
Kennworttyp Beschreibung System password Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. (Systemkennwort) Setup password Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS- (Setup-Kennwort) Einstellungen des Computers eingeben müssen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. -
Seite 43: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
Der Computer wird neu gestartet. Löschen oder Ändern eines vorhandenen System- und/oder Setup- Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern. - Seite 44 Bringen Sie den Kennwort-Jumper wieder auf der Systemplatine an. 10. Bringen Sie die Abdeckung an. 11. Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Computer. 12. Schalten Sie den Computer ein. 13. Navigieren Sie zum System-Setup und weisen Sie ein neues System- oder Setup-Kennwort zu. Siehe Setting up a System Password (Einrichten eines Systemkennworts).
-
Seite 45: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des... -
Seite 46: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Betriebsanzeige-LED – Diagnose Die Betriebsschalter-LED an der Vorderseite des Gehäuses fungiert auch als zweifarbige Diagnose-LED. Die Diagnose-LED ist nur während der POST-Routine aktiv und sichtbar. Sobald das Betriebssystem mit dem Laden beginnt ist sie nicht mehr sichtbar. -
Seite 47: Signaltoncode
Der Computer konnte die Startroutine in drei aufeinander folgenden Versuchen attempts at aufgrund desselben Fehlers nicht abschließen. Wenden Sie sich unter Angabe des booting this Prüfpunkt-Codes (nnnn) an einen Dell-Mitarbeiter. system have failed at checkpoint [nnnn]. For help in resolving this... - Seite 48 Problems benötigen, notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell. Alert! Security Der Jumper MFG_MODE wurde festgelegt und die AMT-Verwaltungsfunktionen override Jumper is sind deaktiviert, bis er entfernt wird. installed (Alarm! Sicherheitsaußerkr aftsetzungs- Jumper ist installiert).
- Seite 49 Fehlermeldung Beschreibung überprüfen. Führen Sie unter jedem anderen Betriebssystem das jeweilige Dienstprogramm aus. Decreasing Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt oder falsch available memory eingesetzt. Bauen Sie die Speichermodule erneut ein und ersetzen Sie sie, falls (Verfügbarer nötig. Speicher nimmt Diskette drive 0 Möglicherweise hat sich ein Kabel gelöst oder die Informationen der...
- Seite 50 Fehlermeldung Beschreibung (Lesefehler bei der Festplatte) Invalid Die Systemkonfigurationsdaten stimmen nicht mit der Hardwarekonfiguration configuration überein. information - please run SETUP program (Ungültige Konfigurationsdate n – bitte SETUP- Programm aufrufen) Ungültige DIMM1-Steckplatz erkennt kein Speichermodul. Das Modul sollte neu eingesetzt Speicherkonfigurat oder eingebaut werden.
- Seite 51 Fehlermeldung Beschreibung Adresse, Ist-Wert/ Soll-Wert) Memory odd/even Ein Speichermodul ist unter Umständen beschädigt oder falsch eingesetzt. Bauen logic failure at Sie die Speichermodule erneut ein und ersetzen Sie sie, falls nötig. address, read value expecting value (Speicherbinärlogik fehler bei Adresse, Ist-Wert/Soll-Wert) Memory write/read Ein Speichermodul ist unter Umständen beschädigt oder falsch eingesetzt.
- Seite 52 Fehlermeldung Beschreibung Not a boot Das Betriebssystem versucht von einer Diskette ohne startfähiges Betriebssystem diskette (Keine zu starten. Legen Sie eine startfähige Diskette ein. Startdiskette) Plug-and-Play- Der Computer hat während des Versuchs, eine oder mehrere Karten zu Configuration konfigurieren, ein Problem ermittelt. Error (Plug-und- Play- Konfigurationsfehl...
- Seite 53 „Hinzufügen und Entfernen von Komponenten“ für Ihren Computertyp.) Wenn Monitoring nicht sofort ein Ersatzlaufwerk zur Verfügung steht und das Laufwerk nicht das System) von Dell einzige startfähige Laufwerk ist, rufen Sie das System-Setup auf, und ändern Sie die hat festgestellt, entsprechende Laufwerkeinstellung auf None (Keines).
-
Seite 54: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start icon) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer. - Seite 55 Tabelle 18. Audio Funktion Technische Daten Integriert Zweikanal-High-Definition-Audio Tabelle 19. Netzwerk Funktion Technische Daten Integriert Intel I217LM Ethernet-Controller zur Kommunikation mit 10/100/1000 MB/s Tabelle 20. Systeminformation Funktion Technische Daten System-Chipsatz Intel Series 8 Express-Chipsatz DMA-Kanäle zwei 8237 DMA-Controller mit sieben unabhängig programmierbaren Kanälen Interrupt-Ebenen Integrierte E/A APIC-Funktion mit 24 Interrupts...
- Seite 56 Funktion Technische Daten PCI-Express x16: Mini-Tower bis zu zwei Full-Height-Karten Kompaktgehäuse bis zu zwei Slimline-Karten Ultra-Kompaktgehäuse keiner Mini-PCI-Express: Mini-Tower keiner Kompaktgehäuse keiner Ultra-Kompaktgehäuse bis zu eine Mini-Karte Tabelle 23. Laufwerke Funktion Technische Daten Extern zugänglich (5,25-Zoll- Laufwerkschächte) Mini-Tower Zwei Kompaktgehäuse ein optischer Laufwerkschacht (Slim- Format)
- Seite 57 Funktion Technische Daten Parallel ein 25-poliger Anschluss (optional für Mini-Tower und Kompaktgehäuse) USB 2.0: • Frontblende: zwei Mini Tower, Kompaktgehäuse • Rückseite: vier • Frontblende: keine Ultra-Kompaktgehäuse • Rückseite: zwei • Frontblende: zwei USB 3.0: • Rückseite: zwei • 15-poliger VGA-Anschluss Video •...
- Seite 58 Funktion Technische Daten Mini-Tower vier 7-polige Anschlüsse Kompaktgehäuse Drei 7-polige Anschlüsse Ultra-Kompaktgehäuse zwei 7-polige Anschlüsse Speicher: Mini Tower, Kompaktgehäuse Vier 240-polige Anschlüsse Ultra-Kompaktgehäuse zwei 240-polige Anschlüsse Interner USB-Anschluss: Mini-Tower ein 10-poliger Anschluss Kompaktgehäuse, Ultra-Kompaktgehäuse keiner Systemlüfter ein 5-poliger Anschluss Elemente an der Frontblende: •...
- Seite 59 Tabelle 26. Steuerelemente und Anzeigen Funktion Technische Daten Vorderseite des Computers: Anzeigeleuchte des Betriebsschalters Weiße Anzeige — Eine stetig weiße Anzeige leuchtet bei Normalbetrieb, blinkendes weißes Leuchten zeigt den Ruhemodus des Computers an. Laufwerkaktivitätsanzeige Weiße Anzeige — Eine blinkende weiße Anzeige zeigt an, dass der Computer Daten vom Festplattenlaufwerk liest oder Daten darauf schreibt.
-
Seite 60: Funktion
Tabelle 28. Abmessungen und Gewicht Abmessungen Höhe Breite Tiefe Gewicht und Gewicht Mini-Tower 36,00 cm (14,17 Zoll) 17,50 cm (6,89 Zoll) 41,70 cm (16,42 Zoll) 9,40 kg (20,72 lb) Kompaktgehäus 29,00 cm (11,42 Zoll) 9,30 cm (3,66 Zoll) 31,20 cm (12,28 Zoll) 6,00 kg (13,22 Ultra- 23,70 cm (9,33 Zoll) -
Seite 61: Kontaktaufnahme Mit Dell
Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
