Einsetzen der Touchscreen-Platine

1. Befestigen Sie die Touchscreen-Platine mit den Schrauben am Gehäuse.
2. Verbinden Sie alle Touchscreen-Platinenkabel mit den Anschlüssen an der Touchscreen-Platine und befestigen
Sie sie mit den Laschen.
3. Verbinden Sie das Systemplatinenkabel mit dem Anschluss des Touchscreen-Platinenkabels.
4. Richten Sie die Seiten der Touchscreen-Platinenblende aus und drücken Sie sie nach unten, um die Kerben in die
Steckplätze einzupassen und damit die Blende einrastet.
5. Einbau von:
a) VESA-Halterung
b) hintere Abdeckung
c) VESA-Standrahmen
6. Folgen Sie den Anweisungen unter

Ausbauen der Umwandlerplatine

1. Folgen Sie den Anweisungen unter
2. Folgendes entfernen:
a) VESA-Standrahmen
b) hintere Abdeckung

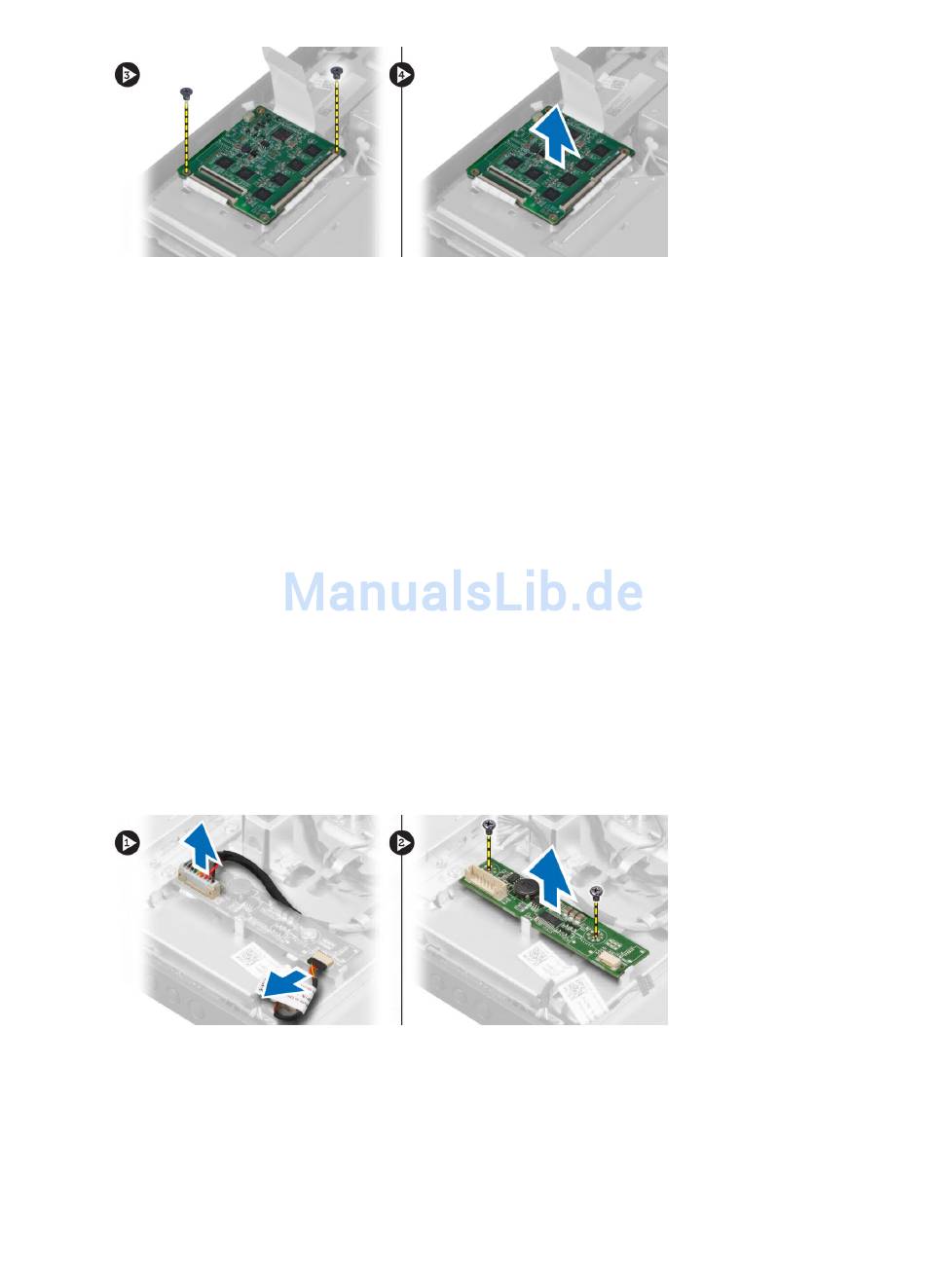

3. Trennen Sie das Rücklicht und die Konverterkabel von der Umwandlerplatine. Entfernen Sie die Schrauben, mit
denen die Umwandlerplatine befestigt ist. Heben Sie die Umwandlerplatine aus dem Computer.

Einbauen der Umwandlerplatine

1. Positionieren Sie die Umwandlerplatine an der entsprechenden Stelle.
2. Ziehen Sie die Schrauben fest, mit denen die Umwandlerplatine am Computer befestigt ist.
3. Schließen Sie das Rücklicht und die Konverterkabel an der Umwandlerplatine an.
16
Nach der Arbeit an Komponenten im Inneren des Computers .
Vor der Arbeit an Komponenten im Innern des Computers .
