Dell OptiPlex 990
Informationen zur Einrichtung und zu Funktionen
Informationen zu Warnhinweisen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen,
die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge
haben können.

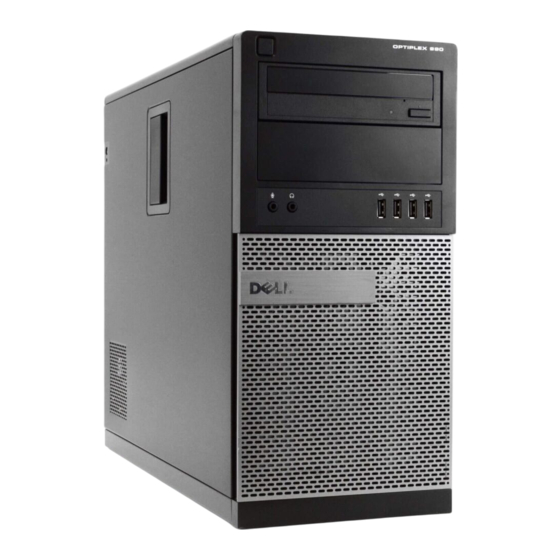

Minitower – Vorder- und Rückansicht
Abbildung 1. Vorder- und Rückansicht des Minitowers
1. Betriebsschalter, Betriebsanzeige
2. Optischer Laufwerkschacht
(optional)
3. Kopfhöreranschluss
4. Mikrofonanschluss
5. Diagnoseanzeigen (4)
6. Optisches Laufwerk (optional)
7. Auswurftaste des optischen
Laufwerks
8. USB 2.0-Anschlüsse (4)
9. Aktivitätsanzeige für Laufwerk
10. Diagnoseanzeige Stromversorgung
11. Diagnosetaste Stromversorgung
12. Netzanschluss
13. Anschlüsse an der Rückseite
Regulatory Model: D09M, D05D, D03S, D01U
Regulatory Type: D09M001, D05D001,
D03S001, D01U002
January 2011
Werbung
Verwandte Anleitungen für Dell OptiPlex 990
Inhaltszusammenfassung für Dell OptiPlex 990
- Seite 1 Dell OptiPlex 990 Informationen zur Einrichtung und zu Funktionen Informationen zu Warnhinweisen WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Minitower – Vorder- und Rückansicht Abbildung 1.
- Seite 2 14. Erweiterungskartensteckplätze (4) 16. Halbringförmiger Bügel für ein 15. Sicherheitskabeleinschub Vorhängeschloss Desktop-PC – Vorder- und Rückansicht Abbildung 2. Vorder- und Rückansicht des Desktop-PC 1. Optisches Laufwerk 9. Halbringförmiger Bügel für ein 2. Auswurftaste des optischen Vorhängeschloss Laufwerks 10. Sicherheitskabeleinschub 3. Betriebsschalter, Betriebsanzeige 11.
- Seite 3 Kompaktgehäuse – Vorder- und Rückansicht Abbildung 3. Vorder- und Rückansicht des Kompaktgehäuses 1. Optisches Laufwerk 9. Halbringförmiger Bügel für ein 2. Auswurftaste des optischen Vorhängeschloss Laufwerks 10. Sicherheitskabeleinschub 3. Betriebsschalter, Betriebsanzeige 11. Netzanschluss 4. USB 2.0-Anschlüsse (4) 12. Diagnosetaste Stromversorgung 5.
- Seite 4 Ultra-Kompaktgehäuse – Vorder- und Rückansicht Abbildung 4. Vorder- und Rückansicht des Ultra-Kompaktgehäuses 1. Optisches Laufwerk 13. Sicherheitskabeleinschub 2. Auswurftaste des optischen 14. Netzanschluss Laufwerks 15. Leitungsausgangsanschluss (Line- 3. Betriebsschalter, Betriebsanzeige Out) 4. Aktivitätsanzeige für Laufwerk 16. Leitungseingangs-/ 5. Diagnoseanzeigen (4) Mikrofonanschluss (Line-In) 6.
- Seite 5 Minitower und Desktop-PC – Rückseite Abbildung 5. Rückansicht von Minitower und Desktop-PC 1. Mausanschluss 7. Tastaturanschluss 2. Verbindungsintegritätsanzeige 8. USB 2.0-Anschlüsse (6) 3. Netzwerkanschluss 9. DisplayPort-Anschluss 4. Netzwerkaktivitätsanzeige 10. VGA-Anschluss 5. Serieller Anschluss 11. Leitungseingangs-/ 6. Leitungsausgangsanschluss (Line- Mikrofonanschluss (Line-In) Out) Kompaktgehäuse —...
- Seite 6 WARNUNG: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise in der entsprechenden Dokumentation im Lieferumfang Ihres Computers. Weitere Informationen zu empfohlenen Vorgehensweisen finden Sie unter www.dell.com/ regulatory_compliance. ANMERKUNG: Einige Komponenten sind möglicherweise nicht im Lieferumfang enthalten, wenn Sie diese nicht bestellt haben.
- Seite 7 Abbildung 11. VGA-zu-DisplayPort-Adapter 2. Schließen Sie die USB-Tastatur oder -Maus (optional) an. Abbildung 12. USB-Verbindung 3. Schließen Sie das Netzwerkkabel an (optional). Abbildung 13. Netzwerkverbindung 4. Schließen Sie das Modem an (optional). Abbildung 14. Modem-Verbindung 5. Schließen Sie das/die Stromkabel an.
-
Seite 8: Technische Daten
Technische Daten ANMERKUNG: Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Eine vollständige und aktuelle Übersicht der technischen Daten finden Sie unter support.dell.com. Systeminformationen Chipsatz Intel Series 6 Express-Chipsatz Prozessor Prozessor •... - Seite 9 Video • Intel HD-Grafikkarte (mit CPU-GPU- Integriert Kombination der Intel Celeron/Pentium-Klasse) • Intel HD-Grafikkarte 2000 (mit CPU-GPU- Kombination der Intel Core i3 DC 65 W- und Intel Core i5/i7 QC vPRO 95 W-Klasse) Separat PCI-Express x16-Grafikadapter Integrierter Videospeicher Bis zu 1,7 GB gemeinsamer Videospeicher (Microsoft Windows Vista und Windows 7) Speicher Speichermodulanschluss:...
- Seite 10 Vier Anzeigeleuchten befinden sich an der Vorderseite des Computers. Weitere Informationen Service- über Diagnoseanzeigen finden Sie im Handbuch unter support.dell.com/manuals. Rückseite des Computers Anzeige des Netzteils Grüne Anzeige – Das Netzteil ist eingeschaltet und funktioniert. Das Stromkabel muss mit dem Stromanschluss (auf der Rückseite des Computers)
- Seite 11 Kontrollleuchten und Diagnoseanzeigen Vorderseite des Computers ANMERKUNG: Sie können den Zustand der Stromversorgung durch Drücken dieses Testschalters überprüfen. Wenn sich die Spannung des Netzteils des Systems innerhalb der Nennwerte befindet, leuchtet die Selbsttest- LED auf. Wenn die LED nicht leuchtet, ist möglicherweise das Netzteil defekt.
- Seite 12 Stromversorgung ANMERKUNG: Wichtige Informationen zur Spannungseinstellung finden Sie in den Sicherheitshinweisen, die mit Ihrem Computer geliefert wurden. Abmessungen und Gewichte Höhe • Minitower – 36,00 cm • Desktop-PC – 36,00 cm • Kompaktgehäuse – 29,00 cm • Ultra-Kompaktgehäuse – 23,70 cm Breite •...
-
