Einbauen des Prozessors

1. Setzen Sie den Prozessor in den Prozessorsockel ein. Stellen Sie sicher, dass der Prozessor richtig eingesetzt ist.
Die goldene Dreiecksmarkierung auf dem Prozessor sollte mit der Dreiecksmarkierung auf der Systemplatine
ausgerichtet sein.
2. Lassen Sie die Prozessorabdeckung vorsichtig herunter.
3. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung
einzuhaken.
4. Bauen Sie den Kühlkörper ein.
5. Bringen Sie die Abdeckung an.
6. Folgen Sie den Anweisungen unter

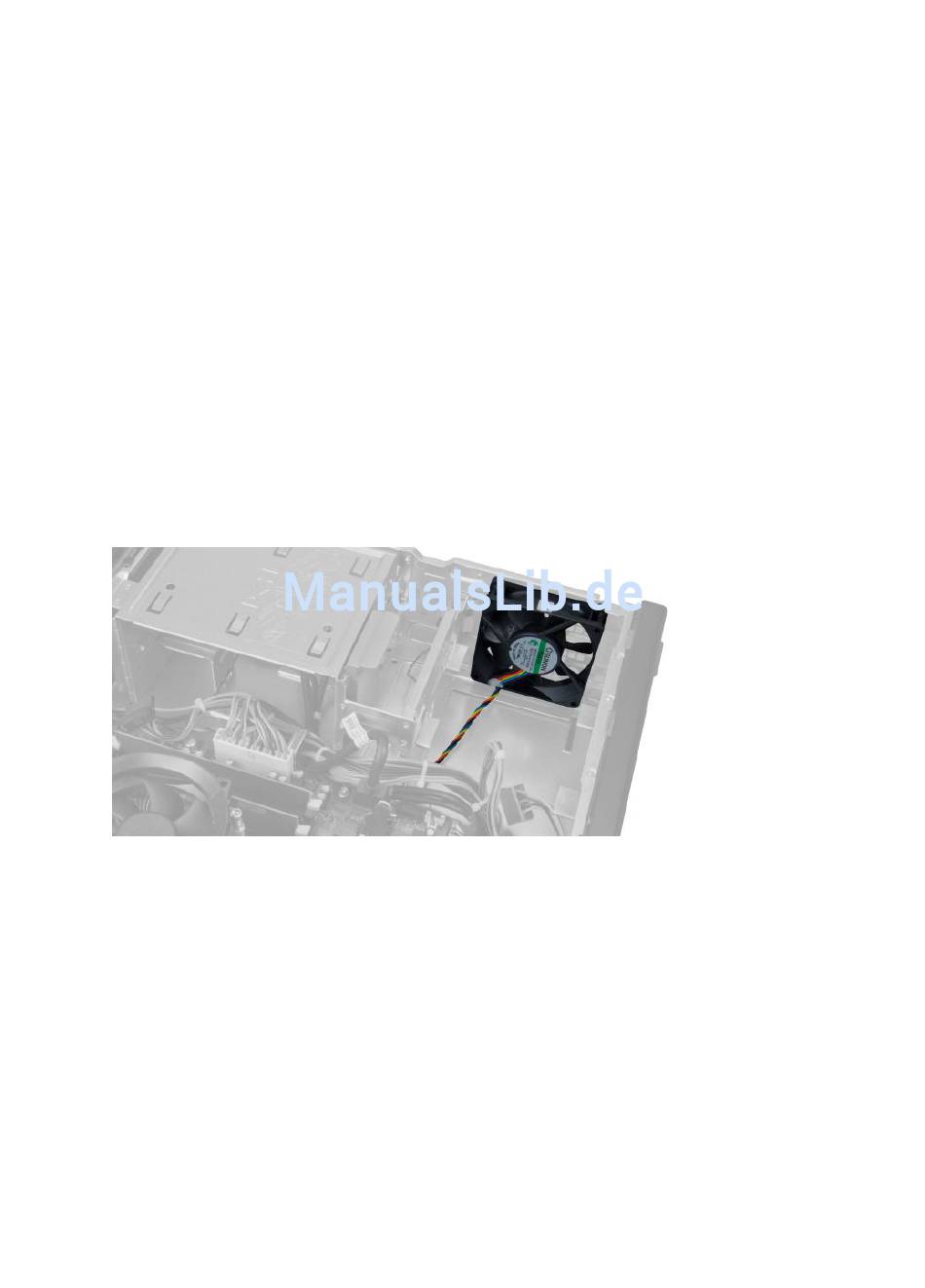

Entfernen des Systemlüfters
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die
a. Abdeckung
b. Frontblende
c. Optisches Laufwerk
d. Festplatte
3. Drücken Sie auf die Kunststoffklammer, um das Systemlüfterkabel von der Systemplatine zu trennen.
Nach der Arbeit an Komponenten im Inneren des Computers .
Vor der Arbeit an Komponenten im Inneren des Computers .
27
