Einbauen des Eingriffschalters

1. Schieben Sie den Eingriffschalter Richtung Gehäuseoberseite und lassen sie ihn einrasten.
2. Verbinden Sie das Kabel des Eingriffschalters mit der Systemplatine.
3. Bringen Sie die Abdeckung an.
4. Folgen Sie den Anweisungen unter

Entfernen der WLAN-Karte (Wireless Local Area Network)

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die Abdeckung.

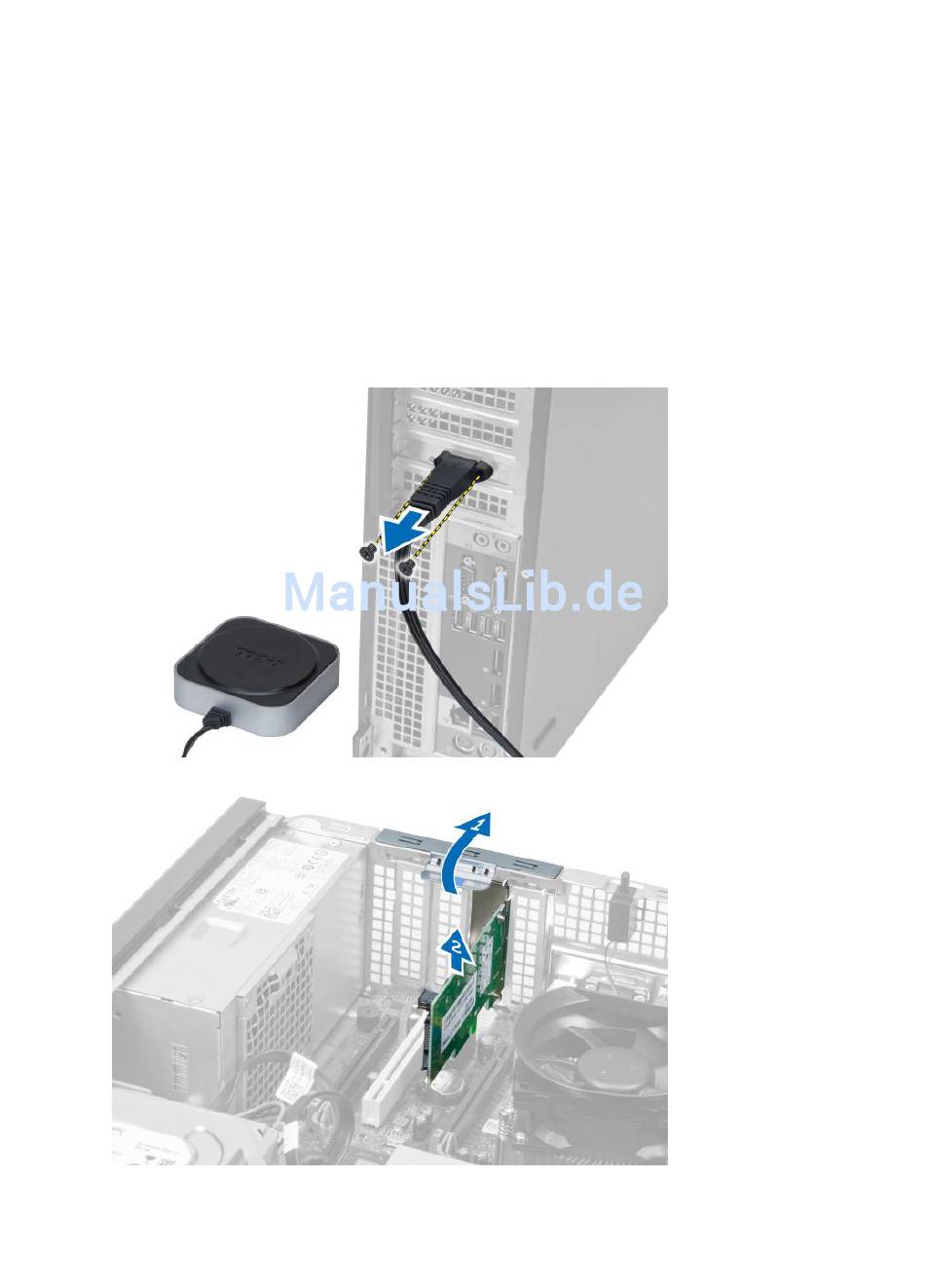

3. Entfernen Sie die Schrauben, mit denen die Puckantenne am Anschluss am Computer befestigt ist. Entfernen Sie
die Puckantenne vom Computer.
4. Heben Sie den Riegel nach oben und heben Sie die WLAN-Karte aus dem Anschluss auf der Systemplatine.
10
Nach der Arbeit an Komponenten im Inneren des Computers .
Vor der Arbeit an Komponenten im Innern des Computers .
