Dell OptiPlex 790
Informationen zur Einrichtung und zu Funktionen
Informationen zu Warnhinweisen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen,
die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge
haben können.

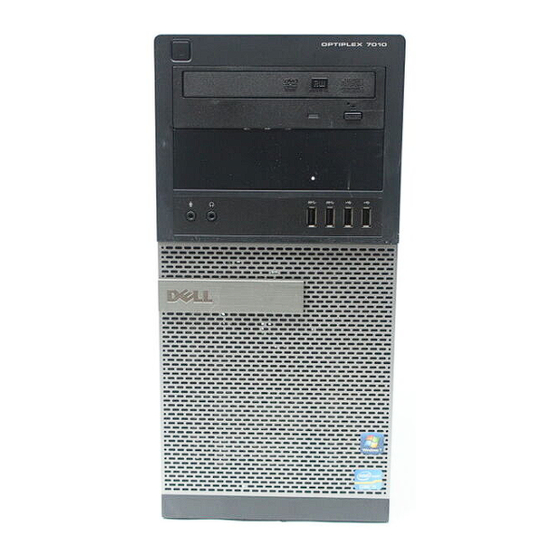

Mini-Tower — Vorder- und Rückansicht
Abbildung 1. Vorder- und Rückansicht des Minitowers
1. Betriebsschalter, Betriebsanzeige
2. Optischer Laufwerkschacht
(optional)
3. Kopfhöreranschluss
4. Mikrofonanschluss
5. Diagnoseanzeigen (4)
6. Optisches Laufwerk (optional)
7. Auswurftaste des optischen
Laufwerks
8. USB 2.0-Anschlüsse (4)
9. Laufwerkaktivitätsanzeige
10. Diagnoseanzeige Stromversorgung
11. Diagnosetaste Stromversorgung
12. Netzanschluss
13. Anschlüsse an der Rückseite
Regulatory Model: D09M, D05D, D03S, D01U
Regulatory Type: D09M001, D05D001,
D03S001, D01U002
2011 – 02
Werbung
Verwandte Anleitungen für Dell OptiPlex 790
Inhaltszusammenfassung für Dell OptiPlex 790
- Seite 1 Dell OptiPlex 790 Informationen zur Einrichtung und zu Funktionen Informationen zu Warnhinweisen WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Mini-Tower — Vorder- und Rückansicht Abbildung 1.
- Seite 2 14. Erweiterungskartensteckplätze (4) 16. Halbringförmiger Bügel für ein 15. Sicherheitskabeleinschub Vorhängeschloss Desktop-PC – Vorder- und Rückansicht Abbildung 2. Vorder- und Rückansicht des Desktop-PC 1. Optisches Laufwerk 9. Halbringförmiger Bügel für ein 2. Auswurftaste des optischen Vorhängeschloss Laufwerks 10. Sicherheitskabeleinschub 3. Betriebsschalter, Betriebsanzeige 11.
- Seite 3 Kompaktgehäuse – Vorder- und Rückansicht Abbildung 3. Vorder- und Rückansicht des Kompaktgehäuses 1. Optisches Laufwerk 9. Halbringförmiger Bügel für ein 2. Auswurftaste des optischen Vorhängeschloss Laufwerks 10. Sicherheitskabeleinschub 3. Betriebsschalter, Betriebsanzeige 11. Netzanschluss 4. USB 2.0-Anschlüsse (4) 12. Diagnosetaste Stromversorgung 5.
- Seite 4 Ultra-Kompaktgehäuse – Vorder- und Rückansicht Abbildung 4. Vorder- und Rückansicht des Ultra-Kompaktgehäuses 1. Optisches Laufwerk 13. Sicherheitskabeleinschub 2. Auswurftaste des optischen 14. Netzanschluss Laufwerks 15. Leitungsausgangsanschluss (Line- 3. Betriebsschalter, Betriebsanzeige Out) 4. Aktivitätsanzeige für Laufwerk 16. Leitungseingangs-/ 5. Diagnoseanzeigen (4) Mikrofonanschluss (Line-In) 6.
- Seite 5 Minitower und Desktop – Rückseite Abbildung 5. Rückansicht von Minitower und Desktop 1. Mausanschluss 7. Tastaturanschluss 2. Verbindungsintegritätsanzeige 8. USB 2.0-Anschlüsse (6) 3. Netzwerkanschluss 9. DisplayPort-Anschluss 4. Netzwerkaktivitätsanzeige 10. VGA-Anschluss 5. Serieller Anschluss 11. Leitungseingangs-/ 6. Leitungsausgangsanschluss (Line- Mikrofonanschluss (Line-In) Out) Kompaktgehäuse —...
- Seite 6 WARNUNG: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise in der entsprechenden Dokumentation im Lieferumfang Ihres Computers. Weitere Informationen zu empfohlenen Vorgehensweisen finden Sie unter www.dell.com/ regulatory_compliance. ANMERKUNG: Einige Komponenten sind möglicherweise nicht im Lieferumfang enthalten, wenn Sie diese nicht bestellt haben.
- Seite 7 Abbildung 11. VGA-zu-DisplayPort-Adapter 2. Schließen Sie die USB-Tastatur oder -Maus (optional) an. Abbildung 12. USB-Anschluss 3. Schließen Sie das Netzwerkkabel an (optional). Abbildung 13. Netzwerkanschluss 4. Schließen Sie das Modem an (optional). Abbildung 14. Modem-Verbindung 5. Schließen Sie das/die Stromkabel an.
-
Seite 8: Technische Daten
Technische Daten ANMERKUNG: Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Eine vollständige und aktuelle Übersicht der technischen Daten finden Sie unter support.dell.com. Systeminformationen Chipsatz Intel Series 6 Express-Chipsatz Prozessor •... - Seite 9 Video Integrierter Videospeicher Bis zu 1,7 GB gemeinsamer Videospeicher (Microsoft Windows Vista und Windows 7) Speicher Speichermodulanschlüsse Desktop-PC, Minitower, Vier DIMM-Steckplätze Kompaktgehäuse Ultra-Kompaktgehäuse Zwei DIMM-Steckplätze Speichermodulgröße 1 GB, 2 GB und 4 GB DDR3 1333 MHz Speicher (Minimum) 1 GB Speicher (Maximum) Desktop-PC, Minitower, 16 GB...
- Seite 10 Blaue Anzeige – Blau blinkend zeigt an, dass der Computer Daten von der Festplatte liest oder Daten darauf schreibt. Diagnoseanzeigen Vier Anzeigeleuchten befinden sich an der Vorderseite des Computers. Weitere Informationen über Diagnoseanzeigen finden Sie Service-Handbuch unter support.dell.com/ manuals. Stromversorgung Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Spannung Mini-Tower...
- Seite 11 Stromversorgung 100 VAC - 240 VAC, 50 Hz - 60 Hz, 4,00 A Ultra-Kompaktgehäuse 100 VAC - 240 VAC, 50 Hz - 60 Hz, 2,90 A Leistung Mini-Tower 265 W Desktop-PC 250 W Kompaktgehäuse 240 W Ultra-Kompaktgehäuse 200 W Maximale Wärmeabgabe Mini-Tower 1390 BTU/h Desktop-PC...
- Seite 12 Abmessungen und Gewicht Ultra-Kompaktgehäuse 6,50 cm Tiefe Mini-Tower 41,70 cm Desktop-PC 41,00 cm Kompaktgehäuse 31,20 cm Ultra-Kompaktgehäuse 24,00 cm Gewicht (Minimum) Mini-Tower 8,87 kg Desktop-PC 7,56 kg Kompaktgehäuse 5,70 kg Ultra-Kompaktgehäuse 3,27 kg Umgebungsbedingungen Temperatur: Während des Betriebs 10 °C bis 35 °C Bei Lagerung –40 °C bis 65 °C Relative Luftfeuchtigkeit...
-
