Layout der Systemplatine

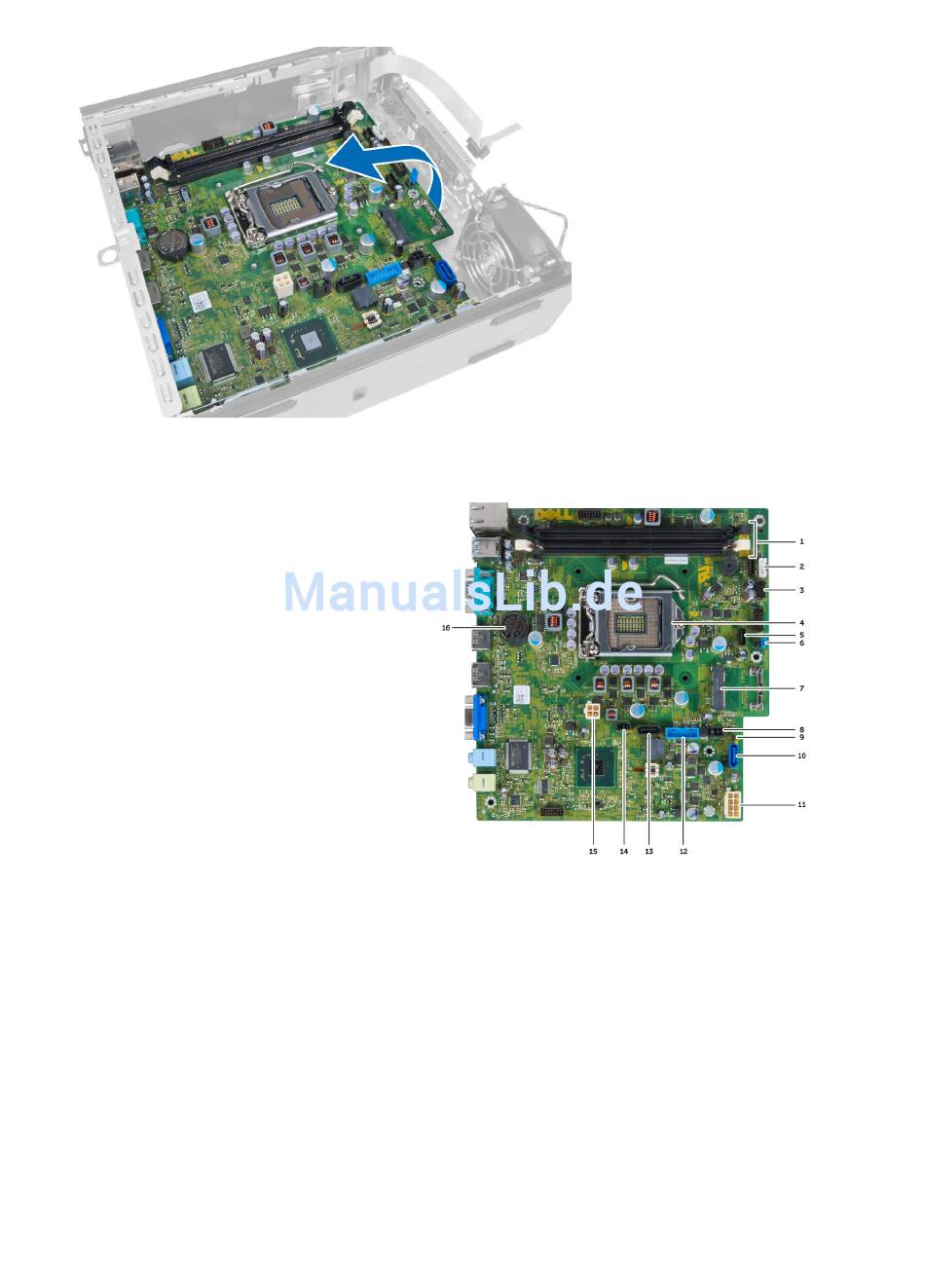

Die folgende Abbildung zeigt das Layout der Systemplatine.
1. Speichermodulanschlüsse
2. Stecker des internen Lautsprechers
3. USB-Audioanschluss
4. Anschluss für CPU-Lüfter
5. Prozessor
6. Anschluss für Systemlüfter
7. Passwortsteckbrücke
8. PCIe-Mini-Card
9. HDD_ODD-Netzkabel
32
10. Echtzeituhr-Reset-Jumper
11. SATA 0-Anschluss
12. Stromversorgungskabel
13. USB-Anschluss_Vorderseite
14. SATA 1-Anschluss
15. Intruder-Anschluss
16. 12-V-Stromversorgungsanschluss
17. Knopfzellenbatterie
