Informationen zu Warnhinweisen
WARNUNG:
die zu Sachschäden, Verletzungen oder zum Tod führen könnte.

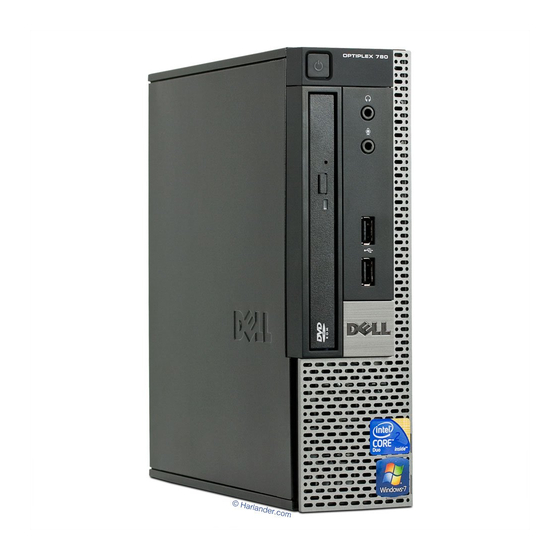

Dell™ OptiPlex™ 780 Ultrakompaktgehäuse
Datenblatt mit Informationen zu Setup und Funktionen
Frontansicht
1
CD-/DVD-Laufwerk
3
Aktivitätsanzeige für Laufwerk
5
Netzwerkaktivitätsanzeige
7
Kopfhöreranschluss
9
USB-Anschlüsse (2)
November 2009
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen,
9
8
2
Betriebsschalter
4
Diagnoseanzeigen (4)
6
WiFi-Aktivitätsanzeige (optional)
8
Mikrofonanschluss
1
2
3
4
5
6
7
Modell: D01U
Typ: D01U001
Werbung
Verwandte Anleitungen für Dell OptiPlex 780
Inhaltszusammenfassung für Dell OptiPlex 780
- Seite 1 Informationen zu Warnhinweisen WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen könnte. Dell™ OptiPlex™ 780 Ultrakompaktgehäuse Datenblatt mit Informationen zu Setup und Funktionen Frontansicht CD-/DVD-Laufwerk Betriebsschalter Aktivitätsanzeige für Laufwerk Diagnoseanzeigen (4) Netzwerkaktivitätsanzeige...
- Seite 2 Rückansicht Netzwerkaktivitätsanzeige Unverlierbare Rändelschraube Ring für das Vorhängeschloss Sicherheitskabeleinschub Netzanschluss Leitungsausgangsanschluss (Line-Out) Leitungseingangs-/Mikrofonanschluss eSATA-Anschluss (Line-In) DisplayPort-Anschluss VGA-Anschluss Serieller Anschluss USB-Anschlüsse (5) Netzwerkanschluss Verbindungsintegritätsanzeige WiFi-Antenne (optional)
- Seite 3 Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise in der entsprechenden Dokumentation im Lieferumfang Ihres Computers. Weitere Informationen zu empfohlenen und bewährten Praktiken finden Sie unter www.dell.com/regulatory_compliance. ANMERKUNG: Einige Komponenten sind möglicherweise nicht im Lieferumfang enthalten, wenn Sie diese nicht bestellt haben.
-
Seite 4: Technische Daten
5 Drücken Sie die Netzschalter am Bildschirm und am Computer. Technische Daten ANMERKUNG: Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Eine vollständige und aktuelle Übersicht der technischen Daten finden Sie unter support.dell.com. Systemdaten ® Chipsatz Intel... - Seite 5 Video Grafiktyp: Integriert Intel Q45-Grafikkarte Videospeicher: Integriert Bis zu 1759 MB gemeinsamer Videospeicher Arbeitsspeicher Modulanschluss 2 DIMM-Steckplätze Speichermodulgröße 1 GB oder 2 GB DDR3 1066 MHz (Nicht-ECC) Minimalkonfiguration 1 GB Maximalkonfiguration 4 GB Laufwerke Extern zugänglich: 5,25-Zoll-Laufwerkschacht (Slimline) Intern zugänglich: 2,5-Zoll-SATA-Laufwerkschacht Ein Verfügbare Geräte: 2,5 Zoll SATA-Festplatte...
- Seite 6 WiFi-Aktivitätsanzeige (optional) Blaue Anzeige – Die WiFi-Netzwerkkarte ist aktiviert. Diagnoseanzeigen Vier gelbe Anzeigen an der Vorderseite des Computers. Informationen zu den Diagnoseanzeigen entnehmen Sie dem Service-Handbuch. Dieses finden Sie auf der Dell Support- Website unter support.dell.com/manuals. Rückseite des Computers: Verbindungsintegritätsanzeige Grüne Anzeige –...
- Seite 7 (fortgesetzt) Kontrollleuchten und Diagnoseanzeigen Im Computer: Anzeige des Netzteils Grün – Das Netzteil ist eingeschaltet und funktioniert. Das Stromkabel muss mit dem Stromanschluss (auf der Rückseite des Computers) und der Steckdose verbunden sein. Ein Testschalter und eine LED befinden sich auf der Oberseite des Geräts.
-
Seite 8: Weitere Informationen Und Ressourcen
Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL-Logo und OptiPlex sind Marken von Dell Inc.; Intel, Celeron und Pentium sind eingetragene Marken und Core ist eine Marke von Intel Corporation in den USA und anderen Ländern.
