5. Bauen Sie folgende Komponenten ein:
• Speichermodul
• Optionale Ethernet-Karte
• PCIe-Erweiterungskarte
• VGA-Tochterplatine
• Prozessor
• Kühlkörperbaugruppe
6. Schließen Sie die Klappe der Frontverkleidung.
7. Bauen Sie folgende Komponenten ein:
• Blende
• Abdeckung
8. Folgen Sie den Anweisungen unter

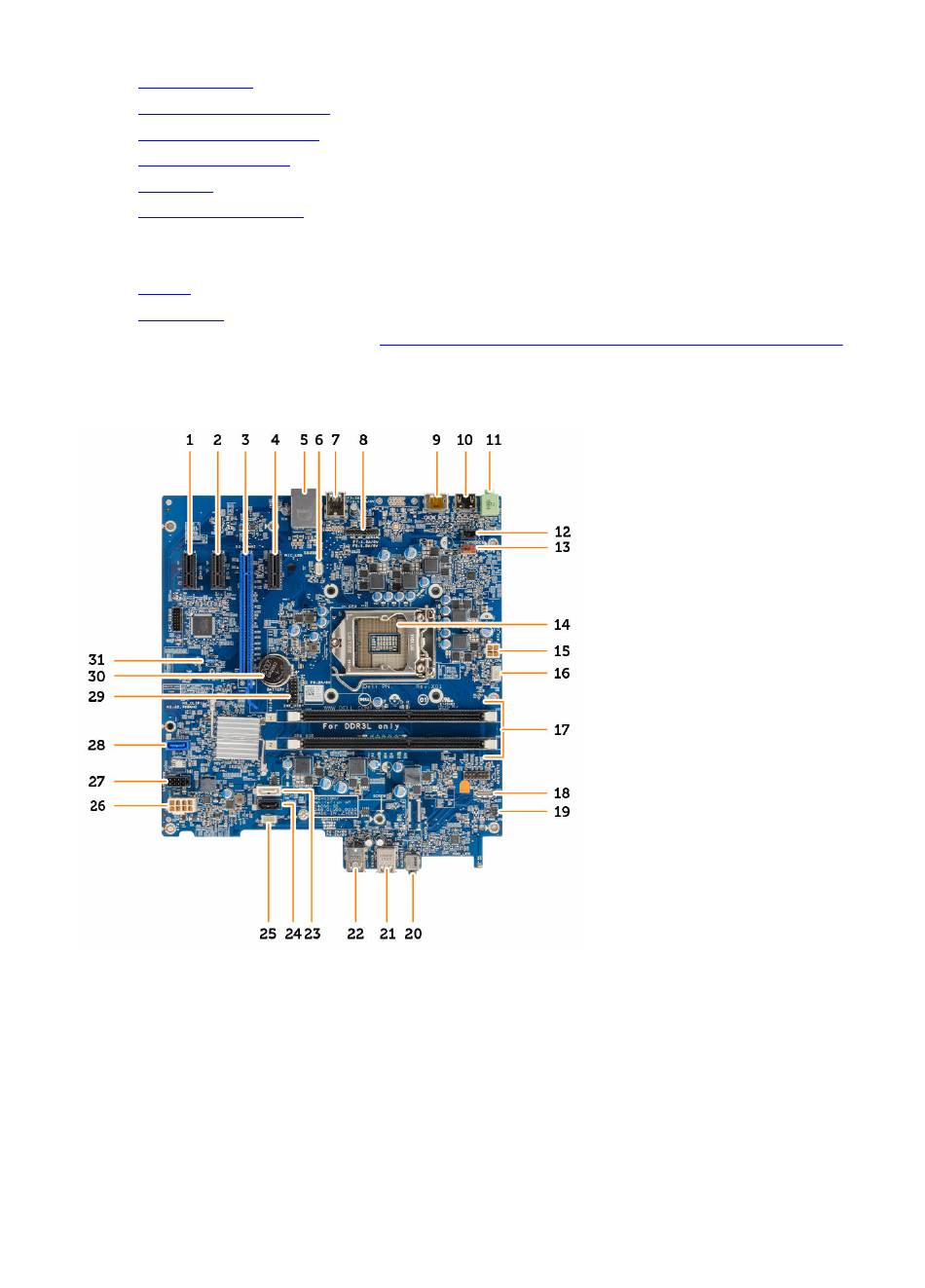

Layout der Systemplatine

1. PCle x1-Anschluss
3. PCle x16-Anschluss
5. RJ-45-Anschluss
7. USB 3.0-Anschluss
9. DisplayPort-Anschluss
11. Line-Out-Anschluss
13. Anschluss für Systemlüfter
Nach der Arbeit an Komponenten im Inneren des
2. PCle x1-Anschluss
4. PCle x1-Anschluss
6. VGA-Anschluss für Tochterplatine
8. PS2/COM-Anschluss für Tochterplatine
10. HDMI-Anschluss
12. Anschluss für Gehäuseeingriffsschalter
14. Prozessor
Computers.
