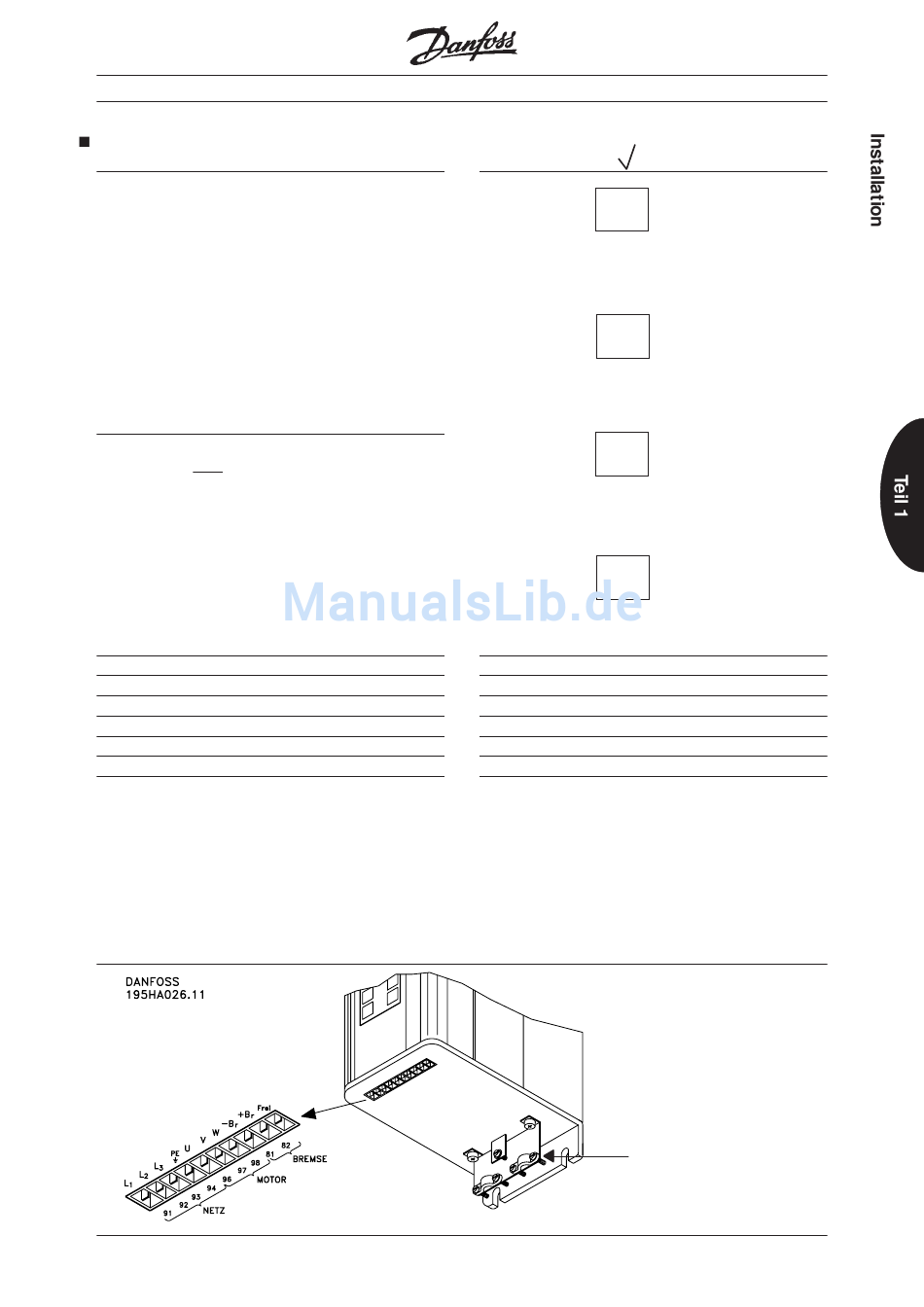

Elektrische Installation (Fortsetzung)
Schritt 2
Zusätzlicher Schutz
Als zusätzlicher Schutz können Fehlerspannungsrelais
oder Nullpunkt-Erdung benutzt werden. Die Anlage muß
jedoch den örtlichen Sicherheitsbestimmungen
entsprechen.
Im Falle eines Erdschlusses kann im Ableitstrom ein
Gleichstromanteil enthalten sein.
Bei der Anwendung eines FI-Schalters sind die örtlichen
Sicherheitsbestimmungen einzuhalten. Die ggf.
installierten Relais müssen für den Schutz von
3-Phasen-Geräten mit Gleichrichterbrücke sowie
kurzzeitige Ableitung beim Einschalten ausgelegt sein.
Schritt 3
Motorkabel, Netz- und Bremsleitung
Die genannten EMV-Spezifikationen für Emission
können nur mit nicht abgeschirmtem Motorkabel
eingehalten werden. Um nicht gegen die EMV-
Vorschriften zu verstoßen, ist jedoch ein Funkenstör-
filter zu installieren.
Max. Querschnitt für Motorkabel, Netzkabel und
Bremsleitung:
Netzversorgung
1phasig 220/230/240 V
3phasig 208/220/230/240 V
VLT 2010
Max. 4 mm
VLT 2015
Max. 4 mm
VLT 2020
Max. 4 mm
VLT 2030
Max. 4 mm
VLT 2040
Max. 4 mm
VLT 2050
Max. 4 mm
MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT
Bitte ankreuzen:
Netzversorgung
2
2
2
2
2
2
®
Serie 2000
3phasig 380-460 V
VLT 2020
Max. 4 mm
VLT 2025
Max. 4 mm
VLT 2030
Max. 4 mm
VLT 2040
Max. 4 mm
VLT 2050
Max. 4 mm
VLT 2060
Max. 4 mm
Kabelentlastungsbügel
195H6129
Option
2
2
2
2
2
2
7
