Installationshinweise

Bei Beachtung der Angaben in diesem Installations-
handbuch entsprechen die VLT-2000-Geräte mit
eingebautem Kompakt-Funkenstörfilter den EMV-
Anforderungen gemäβ EN 55011, Gruppe 1A.
Technische Daten
Die technischen Daten auf dieser Seite beziehen sich
nur auf VLT 2010, 0,37 kW, VLT 2015, 0,55 kW und
VLT 2020, 0,75 kW mit eingebautem Kompakt-
Funkenstörfilter.
Kabeltyp: abgeschirmt
Max. Länge: 20 m
Netzstrom: 1 x 220-240 V
Klammer zur Sicherung von Kabel und Kabel-
abschirmung Typ 195H6129 gehört bei den o.g.
Geräten zum Lieferumfang.

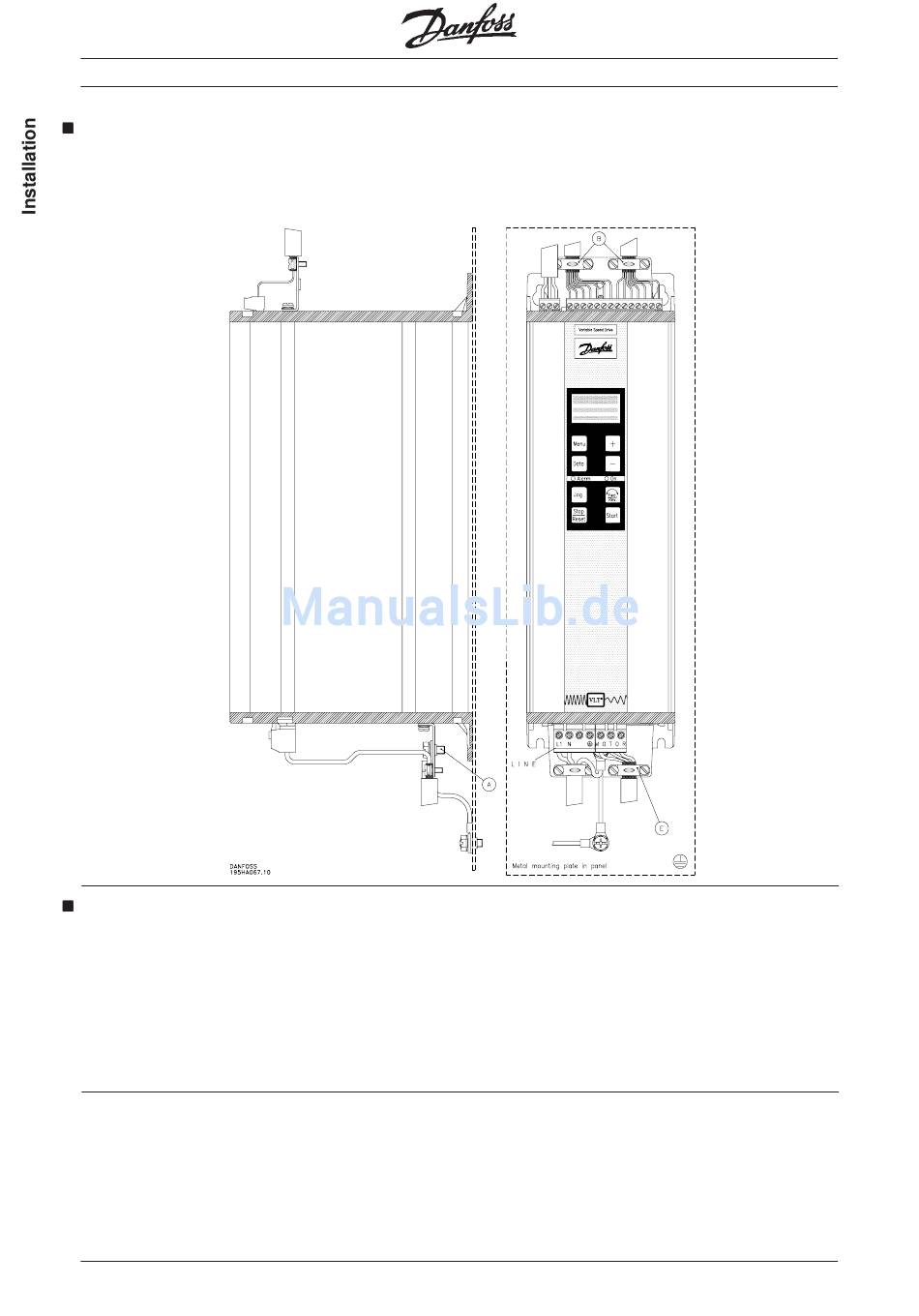

omanschluβ β β β β : : : : :
Netzstromanschlu Netzstr Netzstr Netzstr Netzstr omanschlu omanschlu omanschlu
Das Kabel ist in der Kabelentlastung befestigt. Das
Erdungskabel ist in der Erdungsschraube des
Frequenzumrichters befestigt.
1 2
®
VLT Serie 2000
Motorkabelanschluβ β β β β : : : : :
Motorkabelanschlu Motorkabelanschlu
Motorkabelanschlu Motorkabelanschlu
Motorkabel und Abschirmung sind in der Kabel-
entlastung befestigt. Die Verdrahtungen sind an den
Motorstecker angeschlossen.
MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
