QSC KLA12 Benutzerhandbuch Seite 15

Befestigen der Rigging-Kabel am KLA AF12 Array-Rahmen
Durch das Anbringen der Aufhängekabel an einem der 12 Löcher in der Verlängerungsschiene können verschiedene Neigungswinkel erzielt werden.
Die Ausrichtung der Verlängerungsschiene von vorne nach hinten bestimmt, ob das Array nach oben oder nach unten geneigt ist. Wenn die
Aufhängekabel zum Verlängerungsteil der Verlängerungsschiene
Befestigen Sie den KLA AF12 Array-Rahmen mit einem 16-mm-Schraubstift-Ankerschäkel und einer entsprechenden Schlinge, dem richtigen Kabel
usw. an der Hängekonstruktion.

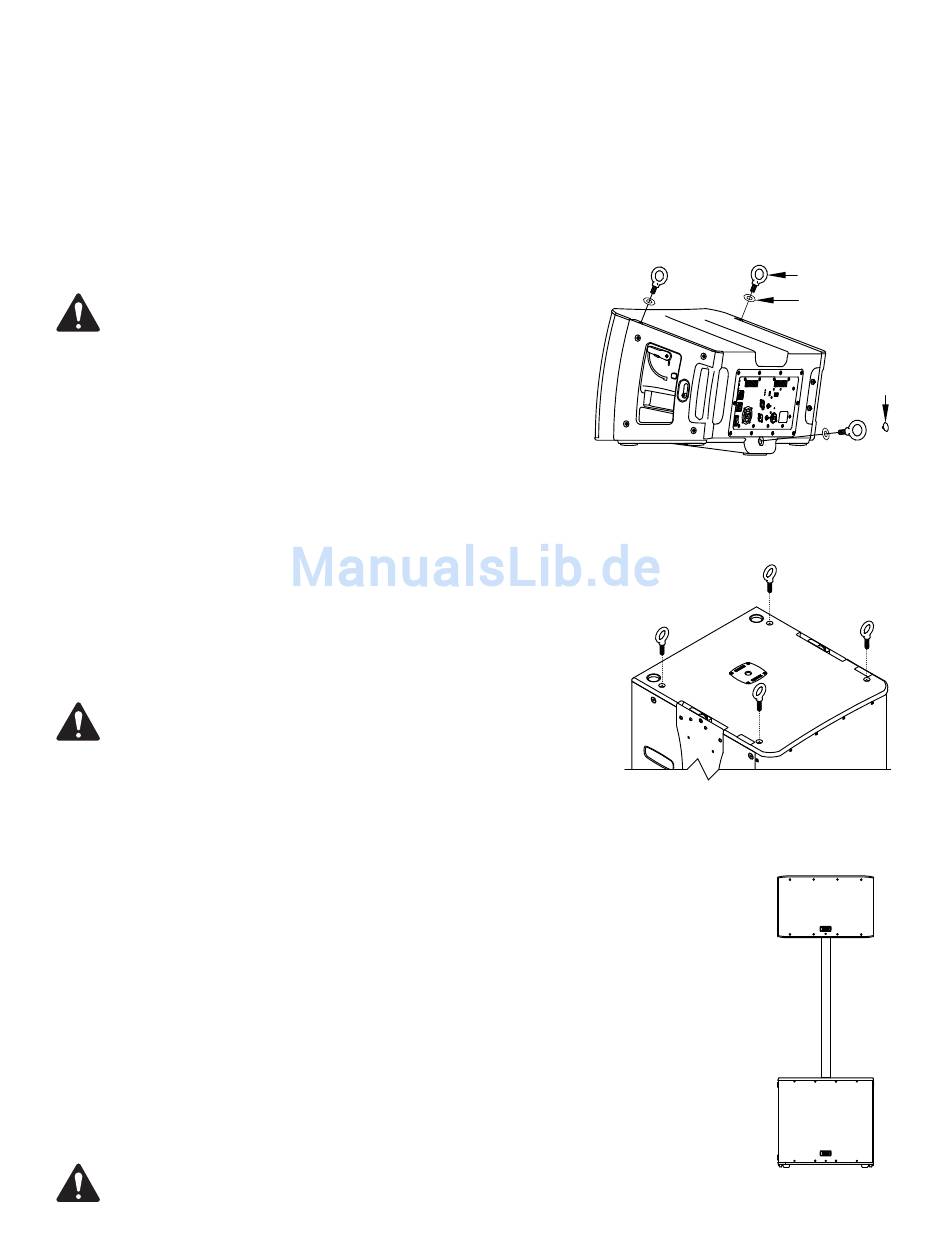

Gebrauch der integrierten KLA12-Aufhängepunkte
Siehe Abbildung 23.
Hinweis:
Die KLA12-Aufhängepunkte sind zum Gebrauch mit den
Einschraubösen (M10, 20 mm) und Unterlegscheiben vorgesehen, die
im erhältlichen M10-Zubehörkit (Modellnummer: M10 KIT für Serie K)
enthalten sind.
1. Entfernen Sie den Gummistopfen (1) vom hinteren M10-Montagepunkt des KLA12.
2. Legen Sie eine der im Lieferumfang enthaltenen Unterlegscheiben (2) auf jede ebenfalls
mitgelieferte Einschrauböse.
3. Drehen Sie eine Einschrauböse (3) in jeden der Gewindeeinsätze.
4. Ziehen Sie die Einschraubösen an, bis ihre Ansätze fest an der Unterlegscheibe/dem
Gehäuse anliegen.
5. Drehen Sie die Einschraubösen bis zur gewünschten Position weiter. Nicht zu fest anziehen.
6. Damit sind die Lautsprecher fürs Aufhängen bereit.
Gebrauch der integrierten KLA181-Aufhängepunkte
Siehe Abbildung 24.
Hinweis:
Die KLA181-Aufhängepunkte sind zum Gebrauch mit den
Einschraubösen (M10 x 1,50, 35 mm - 38 mm) und Unterlegscheiben vorgesehen, die
im erhältlichen M10-Zubehörkit (Modellnummer: KLA181 M10 KIT) enthalten sind.
1. Entfernen Sie die vier Sechskantschrauben mit einem 6-mm-Sechskantschlüssel aus den vier
KLA181 M10-Montagepunkten oben auf dem Lautsprecher.
2. Drehen Sie eine Einschrauböse in jeden der Gewindeeinsätze.
3. Ziehen Sie die Einschraubösen an, bis ihre Ansätze fest am Gehäuse anliegen.
4. Drehen Sie die Einschraubösen bis zur gewünschten Position weiter. Nicht zu fest anziehen.
5. Damit sind die Lautsprecher fürs Aufhängen bereit.
Hochständermontage des KLA12
Siehe Abbildung 25
Sie können bis zu zwei KLA12 Lautsprecher auf einen Lautsprecher Pfosten über den KLA181 (Schwarzes Model) , KW181
Subwoofer, oder auf einen Lautsprecher Stativ setzen.Um über einen KLA181 (Schwarzes Model) oder KW181 Subwoofer zu
setzen:
1. Drehen Sie den Lautsprecherständer in die 35-mm-Gewindebohrung (M20-Gewinde) oben im KLA181-Subwoofer.
Von Hand festziehen.
Hinweis: Die KLA181-Gewindebohrung erfüllt die Anforderungen des Standards EIA 636 (Empfohlene
(Abbildung 21) hin bewegt werden, entsteht ein größerer Neigungswinkel.
15
3
2
— Abbildung 134 —
— Abbildung 135 —
— Abbildung 136 —
TD-000319 -04-E
