Aufhängen des KLA-Arrays
ACHTUNG!: Lesen Sie den Abschnitt
Lautsprechern in einem Array, mit oder ohne KLA181-Lautsprechern, ist fünf.
ACHTUNG!: Wenden Sie sich an einen geschulten Mechaniker oder Baustatiker, der eine Lizenz für die Region besitzt, in der
das Audiosystem installiert werden soll, und lassen Sie alle Gebäudemodifi zierungen und -anbauten von diesem prüfen und
genehmigen. Versichern Sie sich für das Anheben, Positionieren und Befestigen der Ausrüstung an der tragenden Konstruktion
der Dienste eines zertifi zierten und qualifi zierten Rigging-Experten.
Für das Aufhängen eines KLA-Arrays gibt es zwei Möglichkeiten: Sie können den KLA AF12 Array-Rahmen oder die integrierten Aufhängepunkte
und ösen verwenden.
Gebrauch des KLA AF12 Array-Rahmens
Sie können den KLA AF12 Array-Rahmen zum Aufhängen am KLA12 oder am
KLA181 montieren.
In Abbildung 3 auf Seite 8 ist die Array-Rahmen-Verlängerungsschiene in ihrer
Versandkonfi guration dargestellt. Sie müssen die Rigging-Stifte und die Verlängerungsschiene
entfernen und den Array-Rahmen wie folgt zusammenbauen.

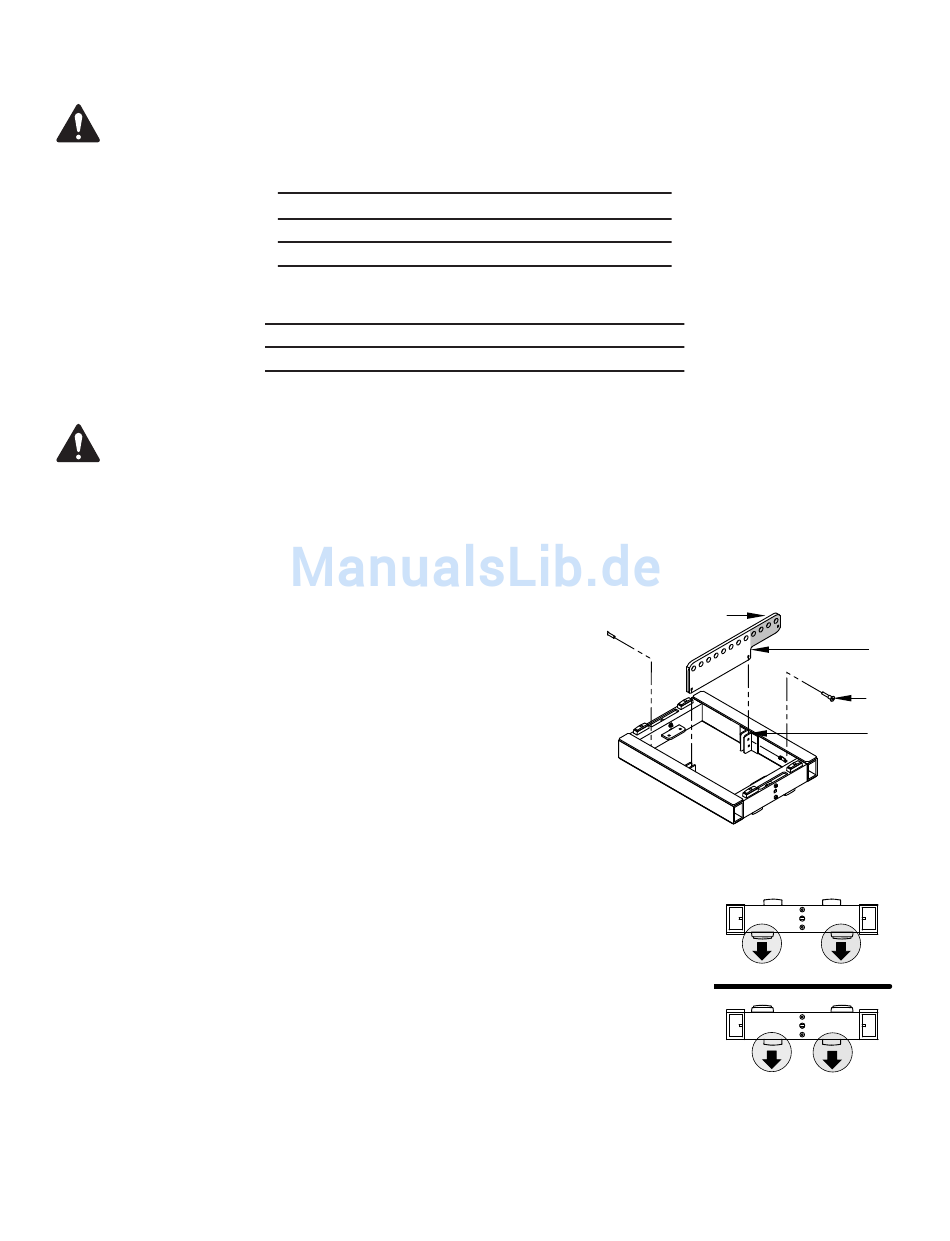

Zusammenbau des KLA AF12 Array-Rahmens
Siehe Abbildung 21.
1. Die Ausrichtung des Array-Rahmens hängt davon ab, auf welchem KLA-Lautsprecher er
installiert wird.
a. Beim KLA12 zeigen die in einem breiteren Abstand angebrachten Füße nach unten.
b. Beim KLA181 zeigen die in einem engeren Abstand angebrachten Füße nach unten.
2. Richten Sie die Verlängerungsschiene (1) aus und setzen Sie sie in die Montagehalterungen (2) am Array-
Rahmen ein.
a. Der Verlängerungsteil muss für eine maximale Abwärtsneigung zur Rückseite des Arrays hin zeigen.
b. Der Verlängerungsteil muss für eine maximale Aufwärtsneigung zur Vorderseite des Arrays hin zeigen.
3. Stecken Sie die beiden Rigging-Stifte (3) durch die Montagehalterungen (2) und die Verlängerungsschiene.
Stellen Sie sicher, dass die Stifte auf der anderen Seite der Montagehalterungen hervorstehen und sicher
angebracht sind.
4. Befestigen des KLA AF12 Array-Rahmens
• Beachten Sie für einen KLA12 die Anweisungen für
oder einem KLA AF12 Array-Rahmen" auf Seite
• Beachten Sie für einen KLA181 die Anweisungen für
TD-000319 -04-E
"Vorschriftsmäßiges Aufhängen" auf Seite
Aufgehängte Lautsprecher pro Array
Array-Konfi gurationsoption
Max. Zahl von KLA181-Lautsprechern
Max. Zahl von KLA12-Lautsprechern
— Tabelle 15 —
Gewicht der einzelnen Komponenten
KLA12 KLA181
25 kg 47,2 kg
— Tabelle 16 —
"Befestigen eines KLA12 an einem anderen KLA12
10.
"Befestigen eines KLA181 an einem KLA AF12 Array-Rahmen" auf Seite
14
4. Die maximale Anzahl von KLA12-
A B C
2 3 4
5 3 0
KLA AF12
10,4 kg
Extended Portion
Verlängerungsteil
— Abbildung 132 —
1
3
2
KLA12
KLA181
— Abbildung 133 —
