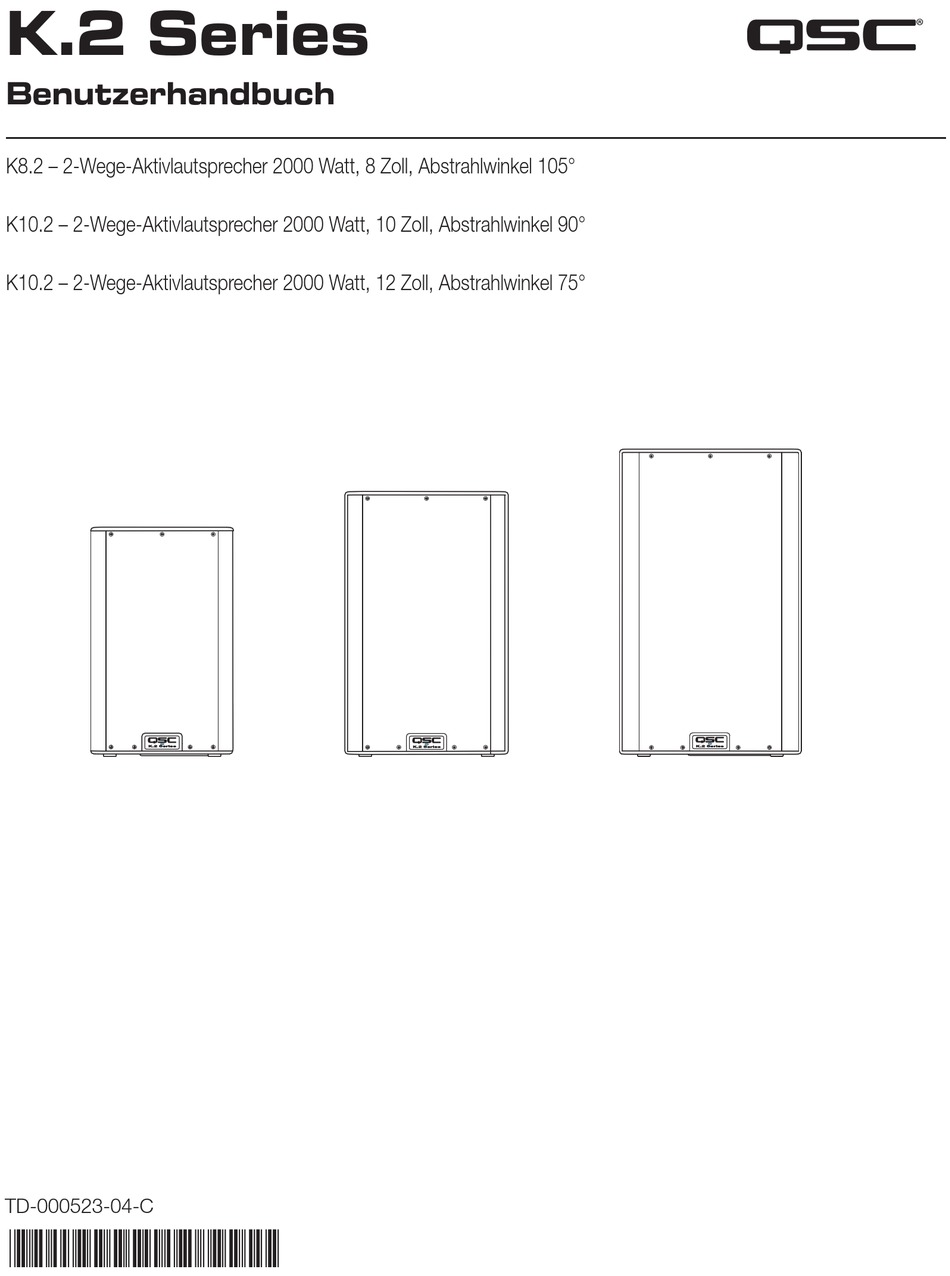

K.2 Series
®
Benutzerhandbuch
K8.2 – 2-Wege-Aktivlautsprecher 2000 Watt, 8 Zoll, Abstrahlwinkel 105°
K10.2 – 2-Wege-Aktivlautsprecher 2000 Watt, 10 Zoll, Abstrahlwinkel 90°
K10.2 – 2-Wege-Aktivlautsprecher 2000 Watt, 12 Zoll, Abstrahlwinkel 75°
K.2 Series
K.2 Series
K.2 Series
TD-000523-04-C
*TD-000523-04*
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für QSC K8.2
Inhaltszusammenfassung für QSC K8.2
- Seite 1 K.2 Series ® Benutzerhandbuch K8.2 – 2-Wege-Aktivlautsprecher 2000 Watt, 8 Zoll, Abstrahlwinkel 105° K10.2 – 2-Wege-Aktivlautsprecher 2000 Watt, 10 Zoll, Abstrahlwinkel 90° K10.2 – 2-Wege-Aktivlautsprecher 2000 Watt, 12 Zoll, Abstrahlwinkel 75° K.2 Series K.2 Series K.2 Series TD-000523-04-C *TD-000523-04*...
-
Seite 2: Erklärung Der Verwendeten Symbole
ERKLÄRUNG DER VERWENDETEN SYMBOLE „ACHTUNG!“ - Anweisungen, die die persönliche Sicherheit betreffen. Die Nichtbefolgung dieser Anweisungen kann schwere oder tödliche Verletzungen zur Folge haben. „VORSICHT!“ - Anweisungen, die mögliche Geräteschäden betreffen. Die Nichtbefolgung dieser Anweisungen kann Geräteschäden verursachen, die nicht von der Garantie gedeckt sind. „WICHTIG!“... -
Seite 3: Garantie
21. Halten Sie die Lüftungsöffnungen stets von Staub oder sonstigen Verschmutzungen frei und achten Sie darauf, dass diese nicht verdeckt sind. Garantie Die Garantieinformationen für die beschränkte QSC Garantie (QSC Limited Warranty) können Sie auf der QSC-Website unter www.qsc.com einsehen. Wartung und Reparaturen NWAININGS: Fortschrittliche Technologie, wie die Verwendung moderner Materialien und leistungsfähiger Elektronik,... -
Seite 4: Inhalt Der Verpackung
RoHS-HINWEIS Diese Produkte erfüllen die RoHS-Richtlinie der Europäischen Union 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Inhalt der Verpackung K.2 Serie Netzkabel QSC Logo weiß Lautsprecher mit Verriegelung K.2 Series Beschränkte K.2 Serie Aktivlautsprecher QSC Garantie... - Seite 5 Features K8.2 1. ABS-Gehäuse 2. Frontgitter aus Stahl 3. Power LED Frontseite 4. Tragegriffe aus Aluminium 5. Endstufen-Modul 6. M10-Flugpunkte 7. M5-Gewinde für Montagebügel 8. Hochständerflansch für 7.5°-Neigung K.2 Series 9. Hochständerflansch für gerade Position 10. Pullback-Öse 11. Rutschfeste Füße für Verwendung als Bodenmonitor 12.
- Seite 6 K12.2 1. ABS-Gehäuse 2. Frontgitter aus Stahl 3. Power LED Frontseite 4. Tragegriffe aus Aluminium 5. Endstufen-Modul 6. M10-Flugpunkte 7. M5-Gewinde für Montagebügel 8. Hochständerflansch für 7,5°-Neigung 9. Hochständerflansch für gerade Position K.2 Series 10. Pullback-Öse 11. Rutschfeste Füße für Verwendung als Bodenmonitor 12.
-
Seite 7: Installation
Aufhängung mittels Ringschrauben und einer integrierten Pullback-Öse zur Befestigung der Zugschiene ausgestattet. Des Weiteren sind für jedes Modell Montagebügel als Zubehör erhältlich (Modellnummern: K8.2 YOKE, K10.2 YOKE, K12.2 YOKE), die entweder an den Seiten oder oben und unten am Gehäuse befestigt werden können. - Seite 8 KW181 Bitte beachten Sie das Dokument TD-000289 für die Installation mit M10- Ringschrauben. Die Gehäuse des K8.2, K10.2 und K12.2 sind mit zwei M10-Flugpunkten und einer integrierten Pullback-Öse zur Befestigung der Zugschiene ausgestattet. — Abbildung 8 — Ab Werk ist jeder Flugpunkt aus optischen Gründen mit einem selbstklebenden Abdeckung verschlossen.
- Seite 9 Sollte das von QSC gelieferte Netzkabel verloren gehen, können sie auch ein Standard-Kaltgerätekabel mit IEC Gerätestecker C14 verwenden. Das Verriegelungssystem funktioniert jedoch ausschließlich mit V-LOCK-Kabeln. Die Kabel sind bei QSC erhältlich. Die Lautsprecher der K.2 Series sind mit einem Universalnetzteil für 100-240 VAC / 50–60 Hz ausgestattet.
- Seite 10 Korrektes Einschalten: Drehen Sie den Lautstärkeregler des an Ihre Lautsprecher angeschlossenen Mischpults (oder einer anderen Audioquelle) ganz herunter. Schalten Sie alle angeschlossenen Geräte (CD-Player, Mischpulte, Instrumente) und anschließend den Subwoofer und die Lautsprecher ein( K8.2, K10.2 und K12.2). Die Lautstärkeregler am Mischpult können nun hochgefahren werden.
- Seite 11 Eingänge Die Endstufen der K.2 Series sind mit drei separaten Eingängen ausgestattet: 2 x XLR/Klinke-Kombi (Eingang A und B) und 1 x Klinke 3,5 mm (TRS) (Eingang C). – Abb. 12 1. Wingang W a. IHN LED – Anzeige leuchtet (grün): Signal liegt an.
- Seite 12 4. LHMHHWA LED – Anzeige leuchtet (rot): Der integrierte Limiter zum Schutz von Endstufe und Lautsprecher ist aktiviert. Bei zu hohem Signalpegel oder bei einer Überhitzung der Endstufe wird der Limiter aktiviert und die LED leuchtet. 5. PONWA LED – Anzeige leuchtet (blau): Das Gerät ist am Netzstrom angeschlossen und der ON/OFF-Schalter befindet sich in der Position ON.
- Seite 13 Ausgänge 1. Kanal B – Ausgang zur Reihen- schaltung von Lautsprechern/ Durchschleifen des Signals an andere Audiogeräte. Ausgangs- pegel ist mit dem Eingangspegel an Kanal B identisch. 2. Kanal A – Ausgang zur Reihen- schaltung von Lautsprechern/ Durchschleifen des Signals an andere Audiogeräte.
-
Seite 14: Liste Der Menüpunkte
Menü-Hierarchie INPUT A INPUT B LINE HI-Z PRESET DELAY SETTINGS MENU MIC* LINE SAVE FACTORY BAND RESET SCENES RESET SHELF FIRMWARE RECALL HIGH BAND CONTRAST IN/OUT VERSION SCENES SHELF — Abbildung 19 — Liste der Menüpunkte INPUT A: Auswahl der Eingangsempfindlichkeit von Eingang A INPUT Bei Verwendung von Mischpulten und anderen Audioquellen mit hohen LINE... - Seite 15 PRESETS Auswahl von programmierten Einstellungen für EQ und Signalverarbeitung für bestimmte Anwendungen FACTORY PRESETS Beispiel für AC GUIT/VOX Drehen Sie den Drehgeber, um das gewünschte Preset auszuwählen. BASS AMP Presets HAND MIC DEFAULT Grundeinstellungen für den Lautsprecher LIVE Für Live-Sound und klare Stimmwiedergabe Ähnlich wie LIVE, Anhebung einiger hoher Frequenzen zum Ausgleich des LIVE BRIGHT Subwoofers...
- Seite 16 Firmware- SAVE SCENES werden. Abhängig vom Lautsprecher wird zusammen mit der Firmware-Version RECALL SCENES Version und K8.2, K10.2 oder K12.2 angezeigt. Verwenden Sie den Drehgeber, um die weiterer CONTRAST gewünschte Funktion anzuwählen und drücken Sie dann den Eingabe-Knopf. FACTORY RESET Menüpunkte...
-
Seite 17: Anschlussdiagramm
Anschlussdiagramm Zwei Lautsprecher in Reihenschaltung — Abbildung 20 — Typisches Stereosystem LHIKI AWA HI LEFT RIGHT — Abbildung 21 — TD-000523-04-C... - Seite 18 Stand-alone-System HI-Z — Abbildung 22 — TD-000523-04-C...
- Seite 19 Abmessungen K8.2 10.6 in 269 mm 11 in 280 mm 17.5 in 445 mm 17.7 in 17.7 in 449 mm 449 mm K.2 Series 11 in 10.6 in 280 mm 269 mm — Abbildung 23 — TD-000523-04-C...
- Seite 20 K10.2 11.8 in 300 mm 12.6 in 320 mm 20.0in 515 mm 20.4 in 20.4 in 519 mm 519 mm K.2 Series 11.8 in 12.6 in 300 mm 320 mm — Abbildung 24 — TD-000523-04-C...
- Seite 21 K12.2 13.8 in 350 mm 14 in 356 mm 23.5 in 598 mm 23.7 in 23.7 in 602 mm 602 mm K.2 Series 14 in 13.8 in 356 mm 350 mm — Abbildung 25 — TD-000523-04-C...
-
Seite 22: Technische Daten
M10 Kit-C M10 Kit-C M10 Kit-C K.2-LOC Sicherheitsabdeckung K.2-LOC Sicherheitsabdeckung K.2-LOC Sicherheitsabdeckung K8.2 Yoke (Montagebügel) K10.2 Yoke K12.2 Yoke Lautsprecherstange, 35 mm, M20 Lautsprecherstange, 35 mm, M20 Lautsprecherstange, 35 mm, M20 1 Peak SPL wird auf der Achse in einem Abstand von 1 m mit dynamischem rosa Rauschen gemessen. - Seite 23 E-Mail: info@qsc.com service@qsc.com © Copyright 2017, QSC, LLC. QSC™ und das QSC-Logo sind eingetragene Marken der QSC, LLC beim Patent and Trademark Office der USA und den Patentämtern anderer Länder. Alle anderen Marken sind Eigentum ihrer entsprechenden Unternehmen. http://patents.qsc.com. TD-000523-00-C...
