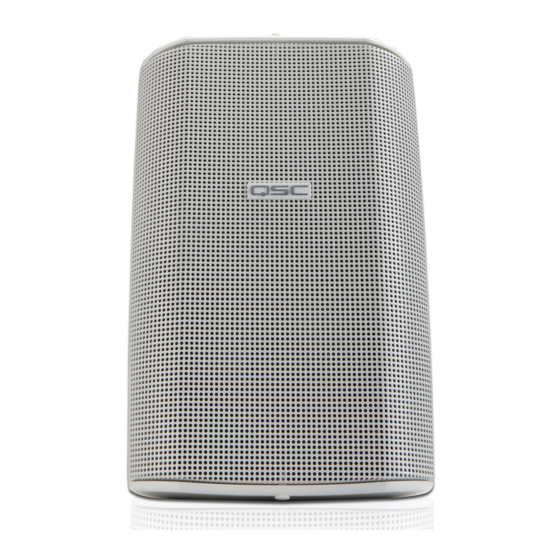

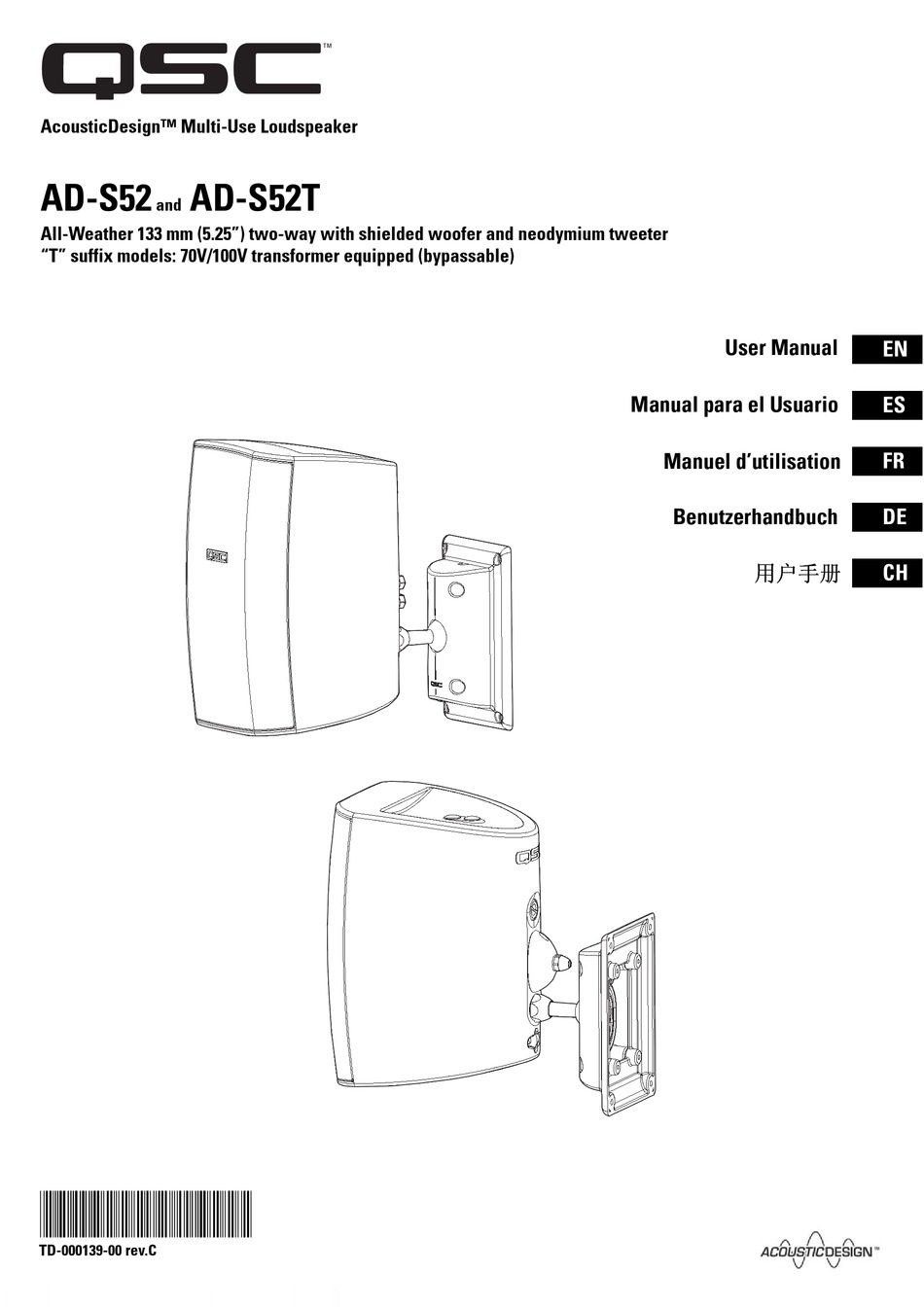

AcousticDesign™ Multi-Use Loudspeaker
AD-S52
AD-S52T
and
All-Weather 133 mm (5.25") two-way with shielded woofer and neodymium tweeter
"T" suffix models: 70V/100V transformer equipped (bypassable)
*TD-000139-00*
TD-000139-00 rev.C
User Manual
Manual para el Usuario
Manuel d'utilisation
Benutzerhandbuch
用户手册
EN
ES
FR
DE
CH
Werbung
Verwandte Anleitungen für QSC AD-S52
Inhaltszusammenfassung für QSC AD-S52
- Seite 1 AcousticDesign™ Multi-Use Loudspeaker AD-S52 AD-S52T All-Weather 133 mm (5.25”) two-way with shielded woofer and neodymium tweeter “T” suffix models: 70V/100V transformer equipped (bypassable) User Manual Manual para el Usuario Manuel d’utilisation Benutzerhandbuch 用户手册 *TD-000139-00* TD-000139-00 rev.C...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
(nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an Ihren Händler oder Distributor) Haftungsausschluss QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden. -
Seite 3: Montage
Stand der Technik für leichte Allwetter-SR (engl.: Sound Reinforcement/ Klangverstärkung)-Lautsprechersysteme. Bitte lesen Sie dieses Handbuch gründlich durch, um Ihre Investition optimal zu nutzen. Bei den AD-S52 Lautsprechersystemen handelt es sich um Zwei-Weg- Fullrange-Designs mit hoher Ausgangsspannung, die eine ausgezeichnete Tonqualität und einen hohen Schalldruckpegel (SPL) in einem leichten wetterbeständigen Gehäuse bieten. - Seite 4 Sie die Schrauben fest an. Wir empfehlen für beide Befestigungsteile ein Anzugsdrehmoment von 15 Nm. Optionale Jochhalterung Die optionale Jochhalterung ist mit Modell YM-5 erhältlich. Details erhalten Sie von Ihrer QSC Audio Products-Vertretung. Anschluss AD-S52 oder AD-S52T? Der Anschluss ist bei beiden Modellen identisch, beim AD-S52T muss jedoch der Transformator-Stufenwahlschalter vor der Herstellung einer Audio-Verbindung entsprechend eingestellt werden.
- Seite 5 Verdrahtung Schließen Sie den positiven (+) und negativen (–) Ausgang des Verstärkers direkt an die rote (+) und schwarze (–) Klemme des Lautsprechers an. An den Klemmenbolzen-Klemmen können Leiter, Flachsteckklemmen und Bananenstecker angeschlossen werden. VERSTÄRKER Bei Verwendung der Eingangsabdeckung dürfen Leiter nur direkt angeschlossen werden.
- Seite 6 2000 Hz 4000 Hz 8000 Hz 23,0 16000 Hz Gewicht je Paar: AD-S52: 6,8 kg netto, 10 kg Versandgewicht AD-S52T: 8,2 kg netto, 11,3 kg Versandgewicht Abstrahlwinkel (nominal): 90° horizontal. x 60° vertikal Gehäuse und Gitter: hochschlagfestes Polystyrol, abnehmbares Metallgitter Steckverbinder: Klemmenbolzen (für Drahtdurchmesser bis zu 3,8 mm, Bananenstecker oder Flachsteckklemmen)
