Serie AcousticDesign™
Bedienungsanleitung
S8T – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 8 Zoll, mit 70/100-V-Transformator

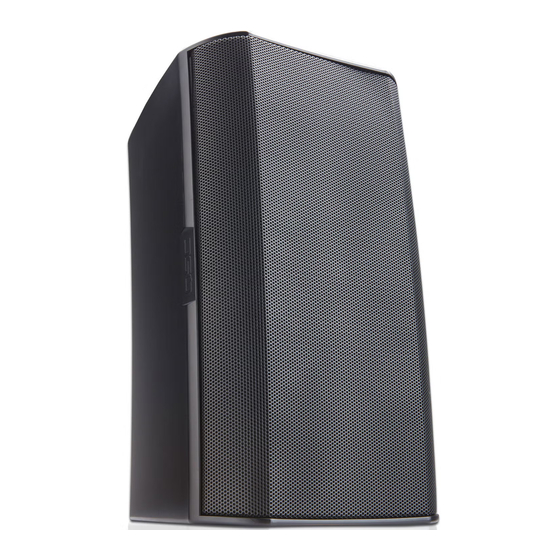

S10T – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 10 Zoll, mit 70/100-V-Transformator
S12 – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 12 Zoll
TD-000329-04-A
*TD-000329-04*
Werbung
Verwandte Anleitungen für QSC S10T
Inhaltszusammenfassung für QSC S10T
- Seite 1 Serie AcousticDesign™ Bedienungsanleitung S8T – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 8 Zoll, mit 70/100-V-Transformator S10T – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 10 Zoll, mit 70/100-V-Transformator S12 – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 12 Zoll TD-000329-04-A *TD-000329-04*...
-
Seite 2: Erläuterung Der Symbole
ERLÄUTERUNG DER SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die eventuell nicht von der Garantie gedeckt sind. - Seite 3 örtliche Rechtslage verboten oder außer Kraft gesetzt, bleiben die restlichen Klauseln in Kraft. Die beschränkte Garantie von QSC gilt in den USA und vielen (aber nicht allen) anderen Ländern für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum.
-
Seite 4: Montage Der Lautsprecher
Abbildung 4. WARNING!: Montieren Sie das System nach den örtlichen Bauvorschriften. Engagieren Sie einen lizenzierten Auftragsnehmer oder einen fachkundigen Techniker. QSC Audio Products ist für keine Schäden verantwortlich, die auf eine fahrlässige Montage von Halterungen oder Lautsprechern zurückzuführen sind. 1. Montieren Sie den Lautsprecher auf einer Oberfl äche, die sein Gewicht aufnehmen kann. - Seite 5 Einstellen des Winkels der X-Mount™ Halterung Siehe Abbildung 5. NOTE: Dieser Schritt kann jetzt gleich oder nach der Montage des Lautsprechers durchgeführt werden. 1. Lockern Sie die Positionsverriegelungsschrauben mit einem 5-mm-Inbusschlüssel. 2. Richten Sie die Halterung nach Bedarf aus. 3. Ziehen Sie die Positionsverriegelungsschrauben wieder an. -15°/+30°...
- Seite 6 Techniker. QSC Audio Products ist für keine Schäden verantwortlich, die auf eine fahrlässige Montage von Aufhängungskabeln oder Lautsprechern zurückzuführen sind. Die AcousticDesign-Lautsprecher (Modelle S8T, S10T und S12) können am Rückziehpunkt und den M10- Ösen aufgehängt werden, die Sie in den Boden des Gehäuses einschrauben.
- Seite 7 Montage des Lautsprechers an der Jochhalterung Zusätzlich zu den oben beschriebenen Montagemethoden können Sie den Lautsprecher auch mithilfe des optional erhältlichen Jochmontage-Kits anbringen. Beachten Sie die entsprechende Anleitung im Joch-Kit. Relevante Hinweise fi nden Sie im Abschnitt „Technische Daten“ auf Seite Anbringen der Witterungsabdeckung (optional) Siehe Abbildung 8.
- Seite 8 S12 – Abmessungen 354 mm (13.9 in) 354 mm (13.9 in) 323 mm (12.7 in) — Figure 10 — TD-000329-04-A...
- Seite 9 S10T – Abmessungen 318 mm (12.5 in) 318 mm (12.5 in) 298 mm (11.7 in) — Figure 11 — TD-000329-04-A...
- Seite 10 8T – Abmessungen 254 mm (10 in) 254 mm (10 in) 254 mm (10 in) — Figure 12 — TD-000329-04-A...
-
Seite 11: Technische Daten
Salznebel: MIL-STD-810G Methode 509.5 über einen Zeitraum von 100 Std. Feuchtigkeit: MIL-STD-810G Methode 507.5, Naturzyklus B2, hohe zyklische rel. LF über einen Zeitraum von 7 Tagen Hoch- und Tieftemperatur: Test gem. internen QSC-Standards zwischen -20 ° und 50 °C Abmessungen (HxBxT) - Seite 12 © 2013 QSC Audio Products, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind eingetragene Marken von QSC Audio Products, LLC , in den USA und anderen Ländern. X-Mount ist eine Marke von QSC Audio Products, LLC. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. Für US- und internationale Patente angemeldet.
