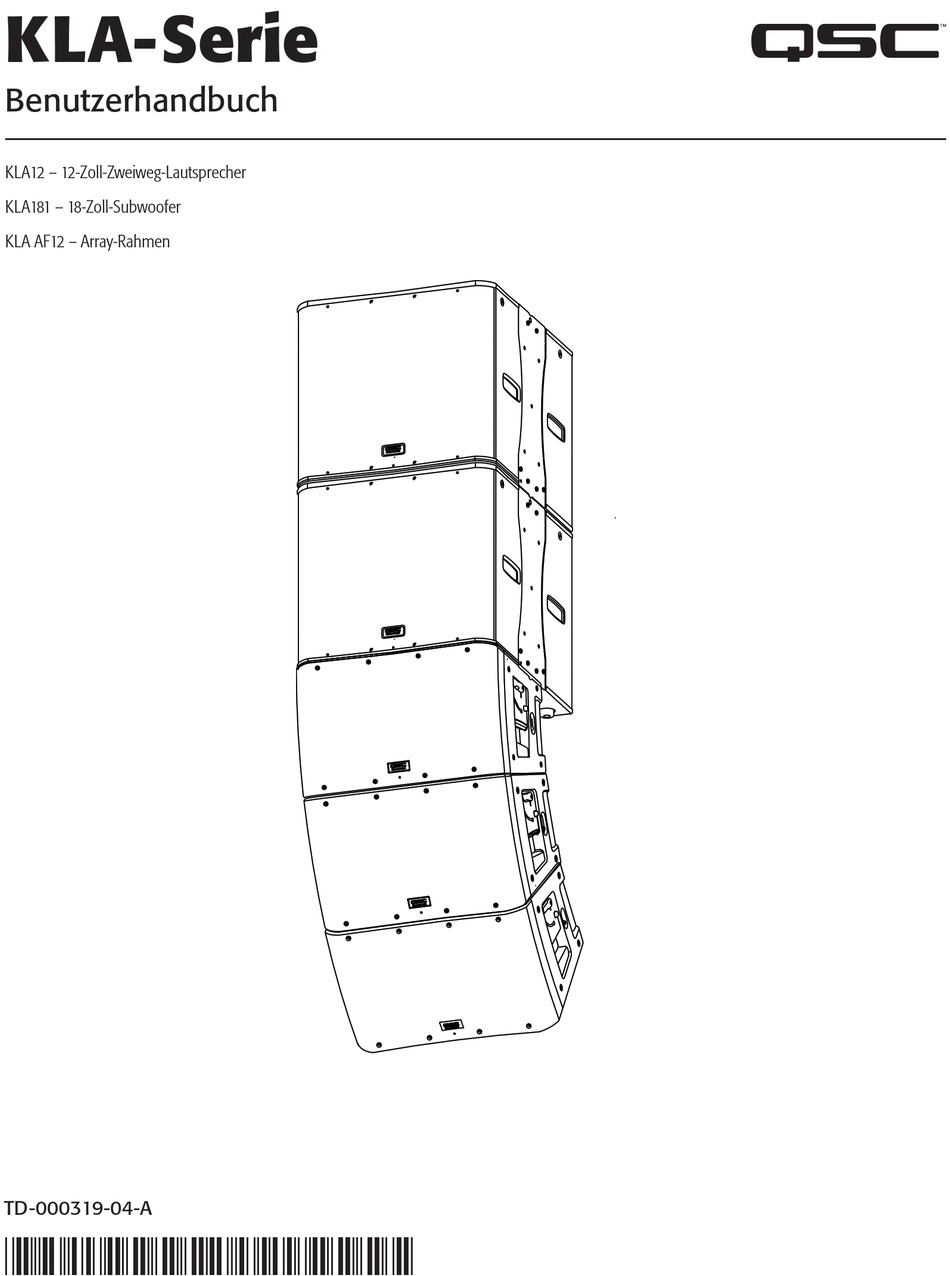

- Seite 1 KLA-Serie Benutzerhandbuch KLA12 – 12-Zoll-Zweiweg-Lautsprecher KLA181 – 18-Zoll-Subwoofer KLA AF12 – Array-Rahmen TD-000319-04-A *TD-000319-00*...
-
Seite 2: Wichtige Sicherheitshinweise
AACHTUNG!: Zur Vermeidung von Bränden und Stromschlägen darf diese Ausrüstung weder Regen noch Feuchtigkeit ausgesetzt werden. AACHTUNG!: Ein KLA12-Lautsprecher kann zwar auch von einer einzigen Person angehoben werden; es muss jedoch unbedingt auf den Gebrauch der richtigen Hebetechniken geachtet werden. Empfohlene Lektüre: OSHA Technical Manual on Back Disorders and Injuries (in englischer Sprache) (http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2). -
Seite 3: Fcc-Erklärung
örtliche Rechtslage verboten oder außer Kraft gesetzt, bleiben die restlichen Klauseln in Kraft. Die beschränkte Garantie von QSC gilt in den USA und vielen (aber nicht allen) anderen Ländern für einen Zeitraum von drei (3) Jahren ab Kaufdatum. -
Seite 4: Aufhängen Der Lautsprecher Der Serie Kla
Die KLA-Komponenten wurden für den Designfaktor 10:1 konstruiert. Hängen Sie mithilfe des KLA AF12-Array-Rahmens oder der integrierten M10-Aufhängepunkte ein KLA-Array auf, das aus einer der drei folgenden Array-Konfigurationsoptionen besteht. Die maximale Anzahl von KLA12-Lautsprechern in einem Array, mit oder ohne KLA181-Lautsprechern, ist fünf. Aufgehängte Lautsprecher pro Array Array-Konfigurationsoption Max. - Seite 5 Kirchen und anderen Veranstaltungsorten, an denen ein Line-Array-System gewünscht wird. Die KLA-Serie besteht aus zwei Modellen: dem 12-Zoll- Zweiweglautsprecher KLA12 und dem 18-Zoll-Subwoofer KLA181. Der KLA besticht durch ein hocheffizientes 500 x 500-W-Endstufenmodul in einem robusten, leichten ABS-Gehäuse, das unter Verwendung des einzigartigen SOLO™ ·(Single- Operator ·Logistics)-Rigging-·Systems bzw.
- Seite 6 Funktionsmerkmale KLA12 — Abbildung 1 — 1. ABS-Gehäuse 6. M10-Montagepunkte (3) 2. Stahlgitter 7. Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung (0° ·oder ·-9°) · 3. LED-Netzanzeige an Frontseite 8. Rutschfeste Füße 4. Griffe 9. Seitenbefestigungsplatten 5. Netzmodul...
- Seite 7 KLA181 0˚ -9˚ — Abbildung 2 — — Abbildung 3 — — Abbildung 4 — 0˚ — Abbildung 5 — 1. Gehäuse aus baltischer Birke 6. M10-Montagepunkte (4) 2. Stahlgitter 7. Rutschfeste Füße 3. LED-Netzanzeige an Frontseite 8. M20-Gewinde, 35-mm-Hochständermontage 4.
- Seite 8 KLA AF12 (Im Versandzustand dargestellt) 1. Rigging-Stifte und Leine (2) 2. Array-Verlängerungsschiene 3. Array-Rahmen 4. Füße für KLA181-Anwendung 5. Füße für KLA12-Anwendung — Abbildung 6 —...
- Seite 9 Es können bis zu zwei KLA12-Lautsprecher aneinander gekoppelt und oben auf einem KLA181-Subwoofer montiert werden. Durch den integrierten Schwalbenschwanzfuß am KLA12 ist ein 0-Grad-Winkel gewährleistet, womit der Lautsprecher ideal für die Aufstellung unmittelbar vor der Bühne oder am Bühnenüberhang geeignet ist (—...
- Seite 10 Verbindung zwischen den beiden Lautsprechern lösen, und die Lautsprecher könnten beschädigt werden; außerdem kann es zu Verletzungen kommen. 9. Wiederholen Sie dieses Verfahren auf der anderen Seite des Lautsprechers und für alle KLA12-Lautsprecher im Array. Damit sind die Lautsprecher fürs Aufhängen bereit.
- Seite 11 Lautsprechern lösen, und die Lautsprecher könnten beschädigt werden; außerdem kann es zu Verletzungen kommen. 5. Wiederholen Sie dieses Verfahren auf der anderen Seite der Lautsprecher und für alle KLA12-Lautsprecher im Array. Damit sind die Lautsprecher fürs Aufhängen bereit.
- Seite 12 Ablösen eines KLA12 von einem KLA AF12 Array-Rahmen, einem anderen KLA12 oder einem KLA181 — Abbildung Siehe 1. Stützen Sie den Boden des KLA12 im Array gut ab. Sie müssen beide Seiten des Lautsprechers abstützen und den Verriegelungsmechanismus von seinem Gewicht befreien, um einen Lautsprecher vom anderen trennen zu können.
- Seite 13 Befestigen eines KLA181 an einem KLA AF12 Array-Rahmen Siehe — Abbildung 21 Cinweis!: Der KLA AF12 Array-Rahmen muss so ausgerichtet sein, dass die Füße am KLA181 nach unten zeigen (siehe — Abbildung 21). Eine detaillierte Darstellung ist in — Abbildung 6 auf Seite 8 zu sehen.
- Seite 14 Für das Aufhängen eines KLA-Arrays gibt es zwei Möglichkeiten: Sie können den KLA AF12 Array-Rahmen oder die integrierten Aufhängepunkte und -ösen verwenden. Gebrauch des KLA AF12 Array-Rahmens Sie können den KLA AF12 Array-Rahmen zum Aufhängen am KLA12 oder am KLA181 Verlängerungsteil Extended Portion montieren.
- Seite 15 — Abbildung 28 Siehe Sie können bis zu zwei KLA12-Lautsprecher auf einem Lautsprecher-Hochständer über dem KLA181- oder dem KW181- Subwoofer oder auf einem Lautsprecherstativ montieren. Montieren über einem KLA181- oder einem KW181-Subwoofer: 1. Drehen Sie den Lautsprecherständer in die 35-mm-Gewindebohrung (M20-Gewinde) oben im KLA181-Subwoofer. Von Hand festziehen.
-
Seite 16: Kühlen Montierter Anwendungen
1. Stellen Sie die QSC Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung auf die (standardmäßige) Null- oder die Neun-Grad-Position ein. 2. Stellen Sie einen KLA12 vorsichtig auf den Lautsprecherständer, indem Sie den Ständer ganz in die QSC Tilt-Direct™ Hochständerbuchse einführen. Wenden Sie angemessene Hebetechniken an. - Seite 17 Diese Geräusche sind unangenehm und beeinträchtigen die Professionalität der Präsentation. Beachten Sie stets die Regel, dass der zuletzt eingeschaltete Lautsprecher zuerst wieder ausgeschaltet werden muss. Cinweis!: Das universelle Netzteil des KLA12 betreibt das System mit Eingangsnetzspannungen von 100-240 V AC bei 50-60 Hz. Verwenden Sie nur das für Ihre Region geeignete Netzkabel.
- Seite 18 AACHTUNG!: Verbinden Sie nicht mehr als fünf Lautsprecher der KLA-Serie mit den Durchschleif-Netzkabeln (vier Durchschleifkabel, ein Netzkabel). Nehmen Sie bei Verwendung von Durchschleif-Netzkabeln alle Durchschleifverbindungen vor, bevor Sie die Verbindung mit dem Netz herstellen. 3. Stecken Sie den grauen powerCON® Verbinder am Durchschleifkabel ganz in den grauen Netzausgang (AC OUT) (3) am Endstufenmodul. 4.
-
Seite 19: Rote Led-Anzeigen
• Ist das Netzkabel funktionstüchtig und liegt an der Steckdose Netzstrom an, während der Lautsprecher immer noch nicht betrieben werden kann, muss dieser evtl. gewartet werden. Wenden Sie sich in diesem Fall an den technischen Kundendienst von QSC. (Siehe Kontaktdaten auf der letzten Seite dieses Dokuments.) - Seite 20 DEEP – Der Schalter muss zur Erweiterung des unteren Tieftonbereichs und zur naturgetreuen Tieftonwiedergabe auf DEEP eingestellt werden. In der DEEP-Einstellung wird der Tieftonbereich erweitert, ohne dass eine Klangverzerrung oder übermäßige Auslenkung des Woofers verursacht wird. Verwenden Sie diese Einstellung, wenn Sie den KLA12 ohne einen KLA181-Subwoofer benutzen.
-
Seite 21: Zusätzliche Funktionen
Zusätzliche Funktionen Front-LED-Schalter Die blaue Netz-LED auf der Frontseite der Lautsprecher kann mit dem FRONT LED-Schalter (— Abbildung 36) auf dem Bedienfeld des Endstufenmoduls auf drei verschiedene Modi eingestellt werden. PWR – Dies ist die Werkseinstellung. Die LED leuchtet auf, wenn der Netzschalter eingeschaltet ist und das Gerät sich nicht im Bereitschaftsmodus (STANDBY) befindet. - Seite 22 Verdrahten des Lautstärkefernreglers Einzelner Lautsprecher Single Loudspeaker Multiple Loudspeakers Mehrere Lautsprecher Richtige Verdrahtung Proper Wiring 1 = +5V 1 2 3 — Abbildung 38 — Verdrahten Sie den Lautstärkefernregler nach der Darstellung in — Abbildung • Bei Verwendung eines einzelnen Potentiometers für einen einzelnen Lautsprecher (A). •...
- Seite 23 Abmessungen KLA12 Side Front Seite Vorne Oben 16.6 in (422 mm) 23.4 in (594 mm) — Abbildung 39 — KLA181 Side Front Seite Vorne Oben 25.7 in (653 mm) 23.4 in (594 mm) Seite mit optionalen Laufrollen Side with Optional Casters 30.0 in (762 mm)
-
Seite 24: Technische Daten
Mit Laufrollen 547 mm x 594 mm x 762 mm Gewicht (netto) 25,0 kg 47,2 kg Lieferbares Zubehör KLA12 SCHUTZHÜLLE • M10 KIT für K-Serie KW181 M20 35-mm-Hochständer • KLA 181-Überzug • KLA181 M10 KLA AF12 Abmessungen (HxBxT) 112 mm x 584 mm x 426 mm... - Seite 25 © 2011 QSC Audio Products, LLC. Alle Rechte vorbehalten. QSC™ und das QSC-Logo sind eingetragene Marken von QSC Audio Products, LLC, und beim Patent- und Markenamt der USA und anderer Länder angemeldet. Tilt-Direct, Intrinsic Correction, DEEP und GuardRail sind Marken von QSC Audio Products, LLC. powerCON ist eine eingetragene Marke von Neutrik.
