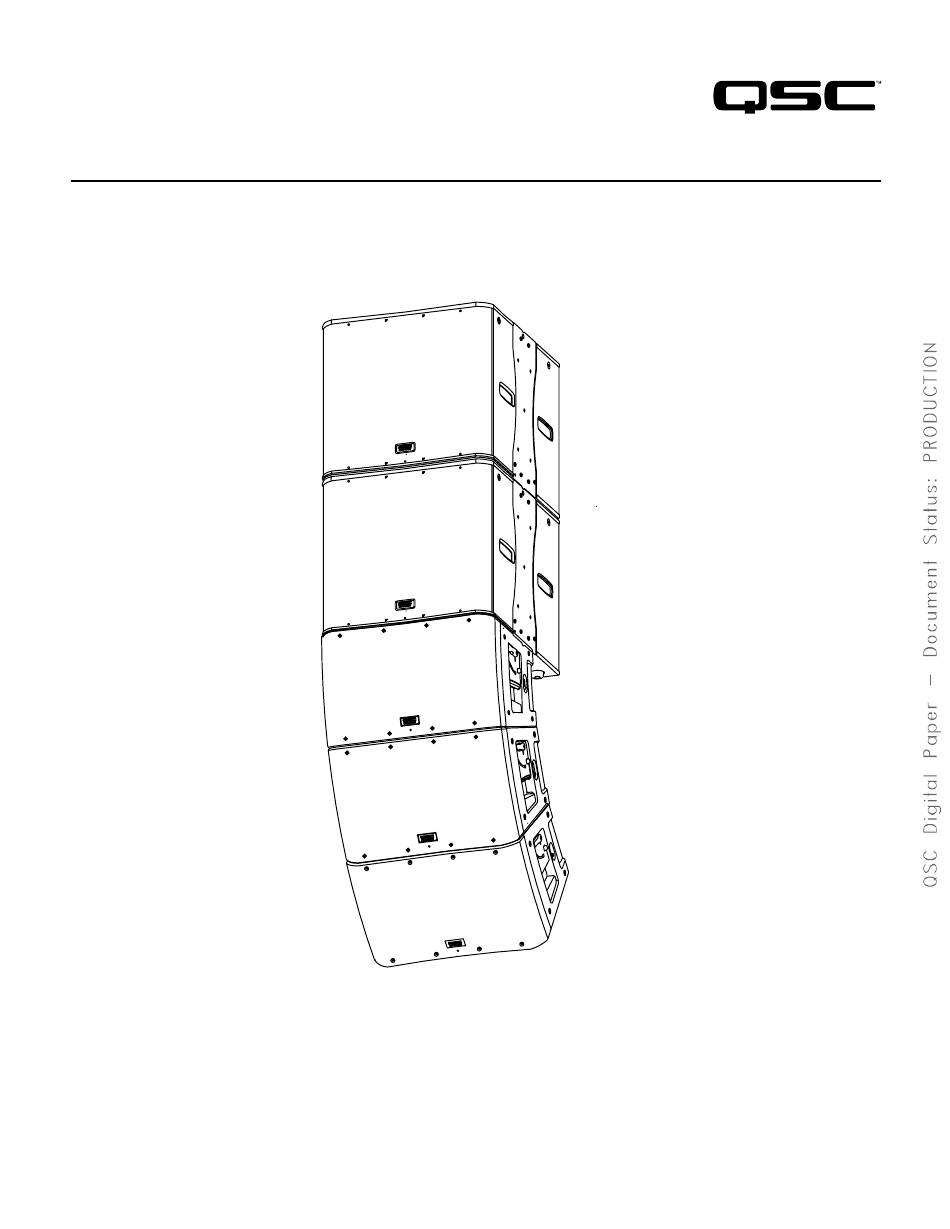

- Seite 1 KLA-Serie Benutzerhandbuch KLA12 – 12-Zoll-Zweiweg-Lautsprecher KLA181 – 18-Zoll-Subwoofer KLA AF12 – Array-Rahmen...
-
Seite 2: Wichtige Sicherheitshinweise
SYMBOLERKLÄRUNG Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind. Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens unerlässlich sind. -
Seite 3: Fcc-Erklärung
örtliche Rechtslage verboten oder außer Kraft gesetzt, bleiben die restlichen Klauseln in Kraft. Die beschränkte Garantie von QSC gilt in den USA und vielen (aber nicht allen) anderen Ländern für einen Zeitraum von drei (3) Jahren ab Kaufdatum. -
Seite 4: Aufhängen Der Lautsprecher Der Serie Kla
Aufhängen der Lautsprecher der Serie KLA AACHTUNG!: Diese Anleitung sorgfältig durchlesen und beachten. Wenn die Lautsprecher nicht ordnungsgemäß aufgehängt werden, können sie herunterfallen, was Verletzungen und eine Beschädigung der Ausrüstung verursachen kann. Vorschriftsmäßiges Aufhängen • Wenden Sie sich an einen geschulten Mechaniker oder Baustatiker, der eine Lizenz für die Region besitzt, in der das Audiosystem installiert werden soll, und lassen Sie alle Gebäudemodifizierungen und -anbauten von diesem prüfen und genehmigen. - Seite 5 Der KLA181 besitzt das gleiche hocheffiziente Endstufenmodul in einer 1000-W-Konfiguration in einem Birken-Multiplex-Gehäuse. Die Lautsprecher der KLA-Serie weisen die folgenden Leistungsmerkmale auf: DEEP™ DSP-Algorithmus von QSC, der mittels einer aktiven Kontrolle potenziell schädlicher Niederfrequenztransienten einen erweiterten Bass- Frequenzgang bietet; GuardRail™ Schaltungsschutz, der ein unnatürliches und destruktives Clipping des Endstufenmoduls verhindert;...
- Seite 6 Funktionsmerkmale KLA12 — Abbildung 1 — 1. ABS-Gehäuse 6. M10-Montagepunkte (3) 2. Stahlgitter 7. Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung (0° ·oder ·-9°) · 3. LED-Netzanzeige an Frontseite 8. Rutschfeste Füße 4. Griffe 9. Seitenbefestigungsplatten 5. Netzmodul...
- Seite 7 KLA181 — Abbildung 2 — 1. Gehäuse aus baltischer Birke 6. M10-Montagepunkte (4) 2. Stahlgitter 7. Rutschfeste Füße 3. LED-Netzanzeige an Frontseite 8. M20-Gewinde, 35-mm-Hochständermontage 4. Griffe 9. Seitenbefestigungsplatten 5. Netzmodul 10. Fuß-Ausrichtungsaufnehmer...
- Seite 8 KLA AF12 (Im Versandzustand dargestellt) 1. Rigging-Stifte und Leine (2) 2. Array-Verlängerungsschiene 3. Array-Rahmen 4. Füße für KLA181-Anwendung 5. Füße für KLA12-Anwendung — Abbildung 3 —...
- Seite 9 Wenn die KLA12-Lautsprecher aneinander gekoppelt sind, bilden sie ein feststehend-gebogenes Line-Array mit einem Spreizwinkel von 18° , der mit dem vertikalen Abstrahlwinkel der einzelnen Lautsprecher (ebenfalls 18° ) übereinstimmt. Der KLA12 ist mit SOLO™ von QSC ausgerüstet, sodass Sie die KLA12-Lautsprecher ohne Helfer und auch ohne Werkzeuge aneinander befestigen können.
- Seite 10 Befestigen eines KLA12 an einem anderen KLA12 oder einem KLA AF12 Array-Rahmen Die Befestigungshaken an den KLA12-Lautsprechern sind eingeklappt, was daran zu erkennen ist, dass sich sowohl der Schieber (1) als auch der Hebel „B“ in der (siehe Abbildung unteren bzw. verriegelten Position befinden 1.
- Seite 11 Befestigen eines KLA12 an einem KLA181 Der KLA12 kann nicht an der oberen Abdeckung eines KLA181 befestigt werden. Für das Befestigen eines KLA12 an einem KLA181 gibt es mehrere, von den jeweiligen Umständen abhängige Möglichkeiten. Verwenden Sie unbedingt die richtigen Rigging-Methoden bzw. ziehen Sie einen qualifizierten Techniker hinzu. Das folgende Beispiel beschreibt nur eine von mehreren Möglichkeiten.
- Seite 12 Ablösen eines KLA12 von einem KLA AF12 Array-Rahmen, einem anderen KLA12 oder einem KLA181 Siehe Abbildung 1. Stützen Sie den Boden des KLA12 im Array gut ab. Sie müssen beide Seiten des Lautsprechers abstützen und den Verriegelungsmechanismus von seinem Gewicht befreien, um einen Lautsprecher vom anderen trennen zu können.
- Seite 13 Befestigen eines KLA181 an einem KLA AF12 Array-Rahmen Siehe Abbildung 18 Cinweis!: Der KLA AF12 Array-Rahmen muss so ausgerichtet sein, dass die Füße am KLA181 nach unten zeigen (siehe Abbildung 18). Eine detaillierte Darstellung ist in Abbildung 3 auf Seite 8 zu sehen.
- Seite 14 Aufhängen des KLA-Arrays AACHTUNG!: Lesen Sie den Abschnitt “Vorschriftsmäßiges Aufhängen” auf Seite 4. Die maximale Anzahl von KLA12- Lautsprechern in einem Array, mit oder ohne KLA181-Lautsprechern, ist fünf. Aufgehängte Lautsprecher pro Array Array-Konfigurationsoption Max. Zahl von KLA181-Lautsprechern Max. Zahl von KLA12-Lautsprechern —...
- Seite 15 Befestigen der Rigging-Kabel am KLA AF12 Array-Rahmen Durch das Anbringen der Aufhängekabel an einem der 12 Löcher in der Verlängerungsschiene können verschiedene Neigungswinkel erzielt werden. Die Ausrichtung der Verlängerungsschiene von vorne nach hinten bestimmt, ob das Array nach oben oder nach unten geneigt ist. Wenn die Aufhängekabel zum Verlängerungsteil der Verlängerungsschiene (Abbildung 21) hin bewegt werden, entsteht ein größerer Neigungswinkel.
-
Seite 16: Kühlen Montierter Anwendungen
1. Stellen Sie die QSC Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung auf die (standardmäßige) Null- oder die Neun-Grad-Position ein. 2. Stellen Sie einen KLA12 vorsichtig auf den Lautsprecherständer, indem Sie den Ständer ganz in die QSC Tilt-Direct™ Hochständerbuchse einführen. Wenden Sie angemessene Hebetechniken an. - Seite 17 Symmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden. Asymmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden. 1 = shield (ground) 1 = shield (ground) 3 = minus (-) 3 = jumper to pin 1 2 = plus (+) 2 = plus (+) 1 = Abschirmung (Masse) 1 = Abschirmung (Masse) —...
- Seite 18 3. Stecken Sie den grauen powerCON® Verbinder am Durchschleifkabel ganz in den grauen Netzausgang (AC OUT) (3) am Endstufenmodul. 4. Drehen Sie den powerCON® Verbinder nach rechts, bis er einrastet. 5. Stecken Sie den blauen powerCON® Verbinder ganz in den blauen Netzeingang (AC IN) (4) am nächsten mit Strom zu versorgenden Endstufenmodul.
-
Seite 19: Rote Led-Anzeigen
• Ist das Netzkabel funktionstüchtig und liegt an der Steckdose Netzstrom an, während der Lautsprecher immer noch nicht betrieben werden kann, muss dieser evtl. gewartet werden. Wenden Sie sich in diesem Fall an den technischen Kundendienst von QSC. (Siehe Kontaktdaten auf der letzten Seite dieses Dokuments.) - Seite 20 Spannung im Publikum aufrecht erhalten wird. Unprofessionelle Verzerrungspegel oder gar Abschaltungen werden vermieden. Intrinsic Correction™ – Die erstmals für Konzert- und Tourneeprodukte von QSC angebotene Intrinsic Correction-Funktion ist ein patentrechtlich geschützter Prozess/Satz von Signalverarbeitungsalgorithmen, mit denen korrigierbare intrinsische Eigenschaften von Wandlern, Wellenleitern und Gehäusen berichtigt werden können. Das Ergebnis: Jedes System der KLA12-Serie liefert eine außergewöhnlich gleichmäßige und konsistente Beschallung im gesamten Zuhörerbereich des Lautsprechers und bildet somit ein akustisch transparentes...
-
Seite 21: Zusätzliche Funktionen
Zusätzliche Funktionen Front-LED-Schalter Die blaue Netz-LED auf der Frontseite der Lautsprecher kann mit dem FRONT LED- Schalter (Abbildung 33) auf dem Bedienfeld des Endstufenmoduls auf drei verschiedene Modi eingestellt werden. PWR – Dies ist die Werkseinstellung. Die LED leuchtet auf, wenn der Netzschalter eingeschaltet ist und das Gerät sich nicht im Bereitschaftsmodus (STANDBY) befindet. - Seite 22 Verdrahten des Verstärkungfernregler Einzelner Lautsprecher Single Loudspeaker Multiple Loudspeakers Mehrere Lautsprecher Richtige Verdrahtung Proper Wiring 1 = +5V 1 2 3 — Abbildung 35 — Verdrahten Sie den Verstärkungregler nach der Darstellung in Abbildung • Bei Verwendung eines einzelnen Potentiometers für einen einzelnen Lautsprecher (A). •...
- Seite 23 Abmessungen KLA12 Seite Side Vorne Front Oben 16.6 in (422 mm) 23.4 in (594 mm) — Abbildung 36 — KLA181 Side Front Seite Vorne Oben 25.7 in (653 mm) 23.4 in (594 mm) Seite mit optionalen Laufrollen Side with Optional Casters 30.0 in (762 mm) —...
-
Seite 24: Technische Daten
Technische Daten KLA12 KLA181 Konfiguration Zweiweg-Line-Array-Element 18-Zoll-Subwoofer mit Öffnungen Wandler Tiefton 12-Zoll-Konuswandler 18-Zoll-Konuswandler Hochton 1,75-Zoll-Komprimierungstreiber — Frequenzgang (-6 dB) 49 Hz – 18 kHz 38 Hz Frequenzbereich (-10 dB) 44 Hz – 20 kHz 33 Hz Abstrahlcharakteristik (-6 dB) 90 x 18 Grad —... - Seite 25 © 2011 QSC Audio Products, LLC. Alle Rechte vorbehalten. QSC™ und das QSC-Logo sind eingetragene Marken von QSC Audio Products, LLC, und beim Patent- und Markenamt der USA und anderer Länder angemeldet. Tilt-Direct, Intrinsic Correction, DEEP und GuardRail sind Marken von QSC Audio Products, LLC. powerCON ist eine eingetragene Marke von Neutrik.
