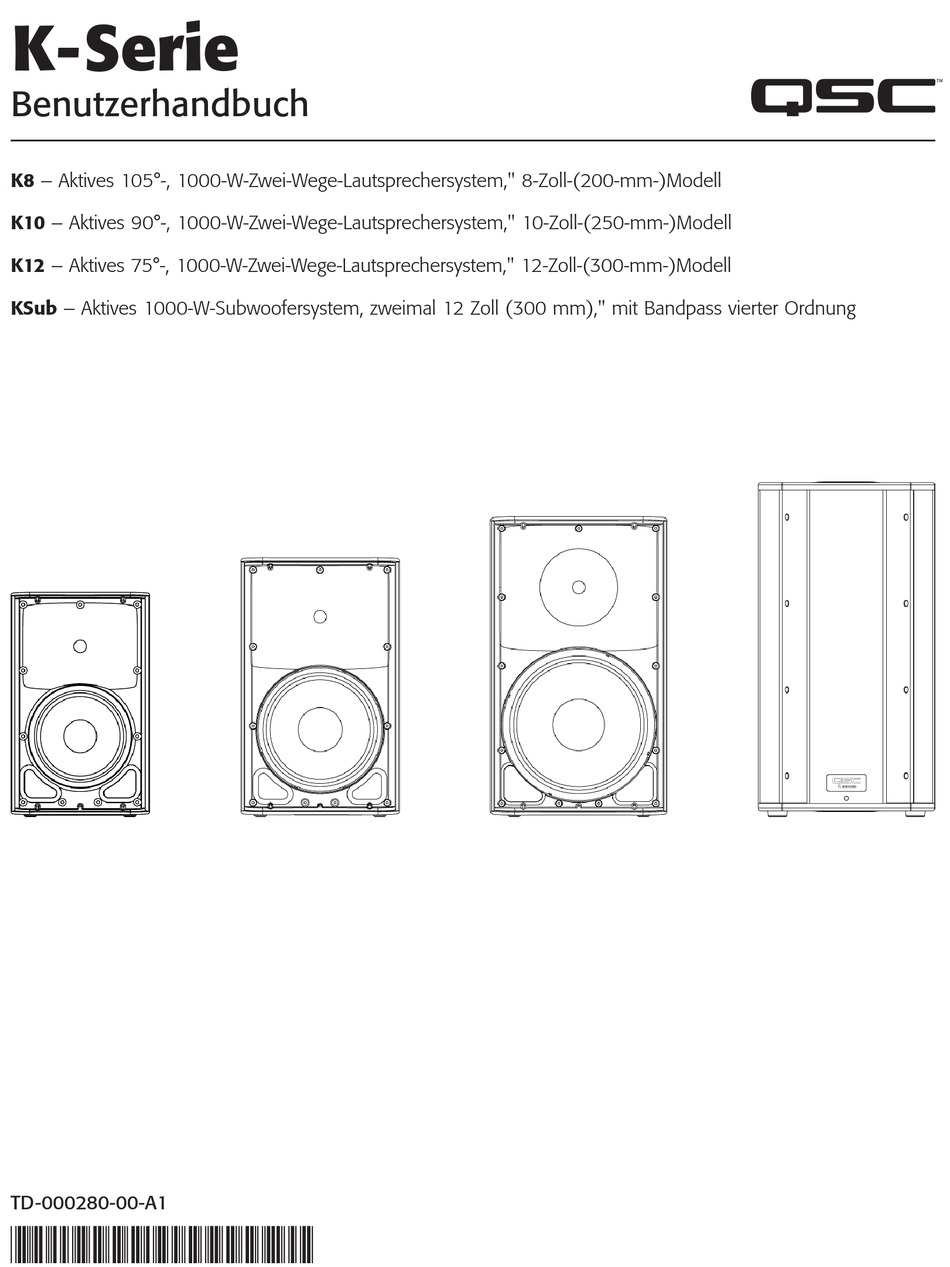

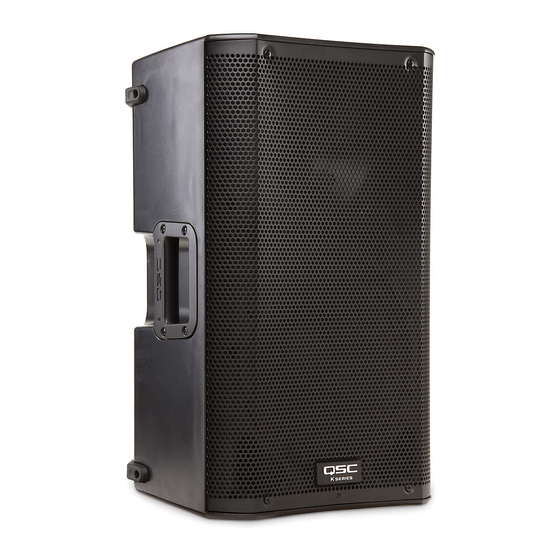

QSC K8 Benutzerhandbuch
K-serie
Inhaltsverzeichnis
K-Serie
Benutzerhandbuch
K8 – Aktives 105°-, 1000-W-Zwei-Wege-Lautsprechersystem," 8-Zoll-(200-mm-)Modell
K10 – Aktives 90°-, 1000-W-Zwei-Wege-Lautsprechersystem," 10-Zoll-(250-mm-)Modell
K12 – Aktives 75°-, 1000-W-Zwei-Wege-Lautsprechersystem," 12-Zoll-(300-mm-)Modell
KSub – Aktives 1000-W-Subwoofersystem, zweimal 12 Zoll (300 mm)," mit Bandpass vierter Ordnung
TD-000280-00-A1
*TD-000280-00-A*
Inhaltsverzeichnis
Verwandte Anleitungen für QSC K8
Inhaltszusammenfassung für QSC K8
- Seite 1 K-Serie Benutzerhandbuch K8 – Aktives 105°-, 1000-W-Zwei-Wege-Lautsprechersystem," 8-Zoll-(200-mm-)Modell K10 – Aktives 90°-, 1000-W-Zwei-Wege-Lautsprechersystem," 10-Zoll-(250-mm-)Modell K12 – Aktives 75°-, 1000-W-Zwei-Wege-Lautsprechersystem," 12-Zoll-(300-mm-)Modell KSub – Aktives 1000-W-Subwoofersystem, zweimal 12 Zoll (300 mm)," mit Bandpass vierter Ordnung TD-000280-00-A1 *TD-000280-00-A*...
- Seite 2 Nur von QSC Audio Products, LLC spezifiziertes Zubehör verwenden. Nur mit Befestigungsteilen, Halterungen und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden. Das Netzkabel des Geräts während Gewittern, oder wenn es längere Zeit nicht benutzt wird, von der Steckdose abziehen.
-
Seite 3: Fcc-Erklärung
Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, LLC ("QSC") gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausfüh- rungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen –auftritt –... - Seite 4 Funktionsmerkmale ABS-Gehäuse Stahlgitter LED-Netzanzeige an Frontseite Griffe aus Aluminiumguss Netzmodul M10-Montagepunkte M5-Befestigungspunkte für U-Bügel Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung Rutschfeste Füße ABS-Gehäuse Stahlgitter LED-Netzanzeige an Frontseite Griffe aus Aluminiumguss Netzmodul M10-Montagepunkte M5-Befestigungspunkte für U-Bügel Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung Rutschfeste Füße...
- Seite 5 ABS-Gehäuse Stahlgitter LED-Netzanzeige an Frontseite Griffe aus Aluminiumguss Netzmodul M10-Montagepunkte M5-Befestigungspunkte für U-Bügel Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung Rutschfeste Füße KSub Gehäuse aus Birken-Multiplex LED-Netzanzeige an Frontseite Akustikanschluss Griffe aus Aluminiumguss Netzmodul M20-Gewindebuchse für Distanzrohr Hochleistungsfähige 3-Zoll-(76-mm-) Laufrollen Rutschfeste Füße...
- Seite 6 Zur Erweiterung und Optimierung des unteren Tieftonbereichs ist der KSub ideal an die restlichen Modelle der K-Serie angepasst. Für den Einsatz mit dem Subwoofer sind die Modelle K8, K10 und K12 mit einem wählbaren Hochpassfilter ausgestattet. Der KSub enthält einen integrierten Tiefpassfilter; somit ist ein Vollbereichseingang möglich.
-
Seite 7: Installation
Empfohlene Einsatzbereiche Der K8 ist für das Aufstellen auf dem Fußboden, auf der Bühne, auf dem Subwoofer-Gehäuse (aufgehängt oder an einer Lautsprecherstange mit einem Du- rchmesser von 35 mm montiert) vorgesehen. Wird er auf einer Stange über dem KSub montiert, darf die Stangenlänge maximal 787 mm betragen. -
Seite 8: Integrierte Aufhängepunkte (Bei Aufhängung)
Alle Befestigungsteile müssen korrekt installiert und festgezogen sein, um die Nennleistung des Gehäuses zu wahren. Es müssen entweder die ge- schmiedeten M10-Augbolzen mit Kragen von QSC (Bausatz K SERIES M10 KIT) oder geschmiedete M10-Augbolzen mit Kragen mit einer Gewindel- änge von maximal 20 mm verwendet werden. Vollständige Informationen erhalten Sie beim technischen Kundendienst von QSC. -
Seite 9: Netzverbindung Trennen
Einschaltsequenz: Stellen Sie den die Lautsprecher speisenden Ausgangspegel des Mischpults (oder einer anderen Audioquelle) so niedrig wie möglich ein. Schalten Sie alle Quellgeräte (CD-Player, Mischpulte, Instrumente) und den Subwoofer ein; schalten Sie anschließend die „Top-Boxen“ (K8, K10, K12) ein. Nun können Sie die Pegelregelung am Mischpult erhöhen. -
Seite 10: Eingangsanschlüsse
Verstärkung, Kanal B Verstärkung, Kanal A Die K8-, K10- und K12-Systeme sind für MIC-Pegel- und Line-Pegeleingänge mit mehreren verschiedenen Steckverbindern vorgesehen. Im Eingangsfeld befinden sich drei Eingangsanschlüsse. Auf Kanal A können über ein Kabel mit XLR-Stecker oder 1/4-Zoll-Klinkenstecker (TS oder TRS) MIC- oder Line-Pegeleingänge angeschlossen werden. Für MIC-Pegel muss der MIC/ LINE-Wahlschalter auf MIC eingestellt sein. -
Seite 11: Symmetrische Eingänge
*Aus dem an den RCA-Eingangsbuchsen empfangenen Stereo-Eingangssignal wird die Mono-Summe gebildet. Symmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden. 1 = Abschirmung (Masse) Masse 3 = Minus (-) Invertierender Eingang 2 = Plus (+) Nicht invertierender Eingang Asymmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden. Wenn eine asymmetrische Quelle über einen dreipoligen (TRS-) Stecker verbunden wird, müssen Stift 3 und Stift 1 wie abgebildet mit einer Brücke verbunden werden. -
Seite 12: Ausgangsanschlüsse
Ausgangsanschlüsse K8, K10, K12 Linepegel- Direktausgang, Kanal A Linepegel- Direktausgang, Kanal B Verstärkungsregler, Verstärkungsregler, Kanal A Kanal B Line-Ausgang der Nachverstärkung Sowohl Kanal A als auch Kanal B weisen diskrete Direktausgänge auf, die über XLR-Anschlussbuchsen verbunden werden. Das Signal dieses Ausgangs ist genau gleich- wertig mit dem Signal des entsprechenden Eingangs. -
Seite 13: Dsp-Leistungsmerkmale
Klang. Weitere Informationen über die DEEP-Funktion sind im EQ-Abschnitt dieses Handbuchs enthalten. Intrinsic Correction™: Dieses patentrechtlich geschützte Verfahren kam zuerst in den Konzert-/Tournee-Produkten von QSC zum Einsatz und enthält eine Reihe von Algorithmen zur Signalaufbereitung und Korrektur bestimmter Wandler- und Waveguide-Eigenschaften. Das Ergebnis: Jedes System der K-Serie liefert eine außergewöhnlich gleichmäßige und konsistente Beschallung im gesamten Zuhörerbereich des Lautsprechers und bildet somit ein akustisch transparentes System mit... - Seite 14 Subwoofer-Polarität Die Polarität (manchmal fälschlicherweise als Phase bezeichnet) bezieht sich auf die Spannung eines Eingangssignals und darauf, ob diese zu einem gegebenen Zeitpunkt positiv oder negativ ist. In den meisten Fällen bewirkt eine positive Spannung eine Bewegung der Woofer-Membran zur Vorderseite des Gehäuses hin, während eine negative Spannung die Woofer-Mem- bran nach hinten bewegt.
-
Seite 15: Lautstärkefernregler
Lautstärkefernregler Mit einem dreipoligen Euro-Stecker lässt sich die Lautstärke der Lautsprecher der K-Serie regeln und das System in den Standby-Modus versetzen (Abbildung 13). Die lineare Regelung der Lautstärke erfolgt durch Ändern der Spannung des Stifs zwischen +5 V (Stift ) und der Masse (Stift ). - Seite 16 Anwendungen Anschließen der Eingänge Anschließen der Ausgänge...
-
Seite 17: Anschließen Der Ausgänge
Anschließen der Ausgänge ODER... - Seite 18 Unabhängiges kleines System (Mono) Stereosystem LINKS RECHTS...
- Seite 19 Abmessungen Oben Oben 11" 11,8" 12,6" 10,6" 280 mm 300 mm 320 mm 269 mm 17,7" 20,4" 450 mm 519 mm Frontseite Seite Frontseite Seite KSub Oben Oben 14" 14" 356 mm 356 mm 14" 28,1" 356 mm 714 mm 23,7"...
-
Seite 20: Technische Daten
Gewicht (netto) 12,2 kg 14,5 kg 18,6 kg 33,6 kg Lieferbares Zubehör K8 TOTE • K8 YOKE • K10 TOTE • K10 YOKE • K12 TOTE • K12 YOKE • KSub COVER K SERIES M10 KIT K SERIES M10 KIT K SERIES M10 KIT Die technischen Daten können unangekündigt geändert werden. - Seite 21 © 2009 QSC Audio Products, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind eingetragene Marken von QSC Audio Products, LLC und beim Patent- und Markenamt der USA angemeldet. Tilt-Direct, Intrinsic Correction, DEEP und GuardRail sind Marken von QSC Audio Products, LLC. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. Patente erteilt oder angemeldet.
