QSC KLA12 Benutzerhandbuch
Kla-serie
Vorschau ausblenden
Andere Handbücher für KLA12:
- Benutzerhandbuch (25 Seiten) ,
- Benutzerhandbuch (25 Seiten)
Verwandte Anleitungen für QSC KLA12
Inhaltszusammenfassung für QSC KLA12

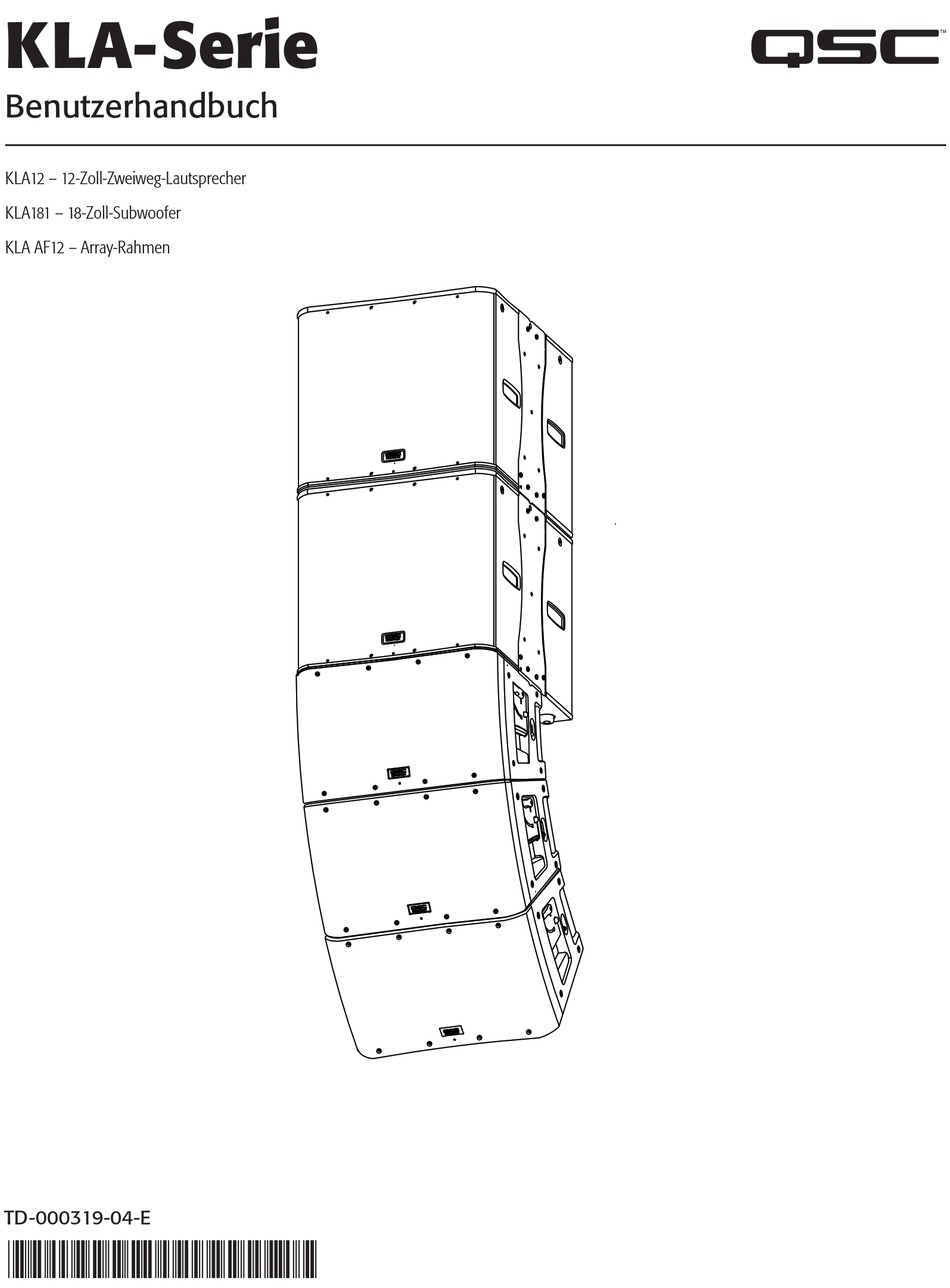

- Seite 1 KLA-Serie Benutzerhandbuch KLA12 – 12-Zoll-Zweiweg-Lautsprecher KLA181 – 18-Zoll-Subwoofer KLA AF12 – Array-Rahmen TD-000319-04-E *TD-000319-04-E*...
-
Seite 2: Wichtige Sicherheitshinweise
ACHTUNG!: Zur Vermeidung von Bränden und Stromschlägen darf diese Ausrüstung weder Regen noch Feuchtigkeit ausgesetzt werden. ACHTUNG!: Ein KLA12-Lautsprecher kann zwar auch von einer einzigen Person angehoben werden; es muss jedoch unbedingt auf den Gebrauch der richtigen Hebetechniken geachtet werden. Empfohlene Lektüre: OSHA Technical Manual on Back Disorders and Injuries (in englischer Sprache) (http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2). -
Seite 3: Fcc-Erklärung
• durch das Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als dem, an dem der Empfänger angeschlossen ist; • durch Rücksprache mit dem Händler oder einem erfahrenen Radio-/Fernsehtechniker, um sich beraten zu lassen. Garantie Besuchen Sie die Webseite von QSC Audio Products (www.qsc.com) um eine Kopie der beschränkten Garantie von QSC zu erhalten. TD-000319 -04-E... -

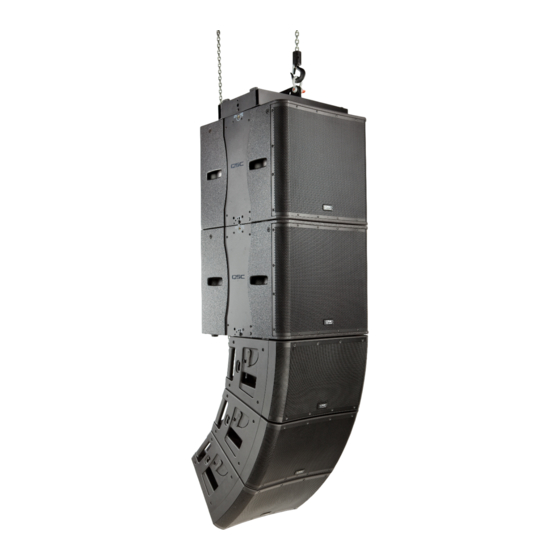

Seite 4: Aufhängen Der Lautsprecher Der Serie Kla
Hängen Sie mithilfe des KLA AF12-Array-Rahmens oder der integrierten M10-Aufhängepunkte ein KLA-Array auf, das aus einer der drei folgenden Array-Konfi gurationsoptionen besteht. Die maximale Anzahl von KLA12-Lautsprechern in einem Array, mit oder ohne KLA181-Lautsprechern, ist fünf. Aufgehängte Lautsprecher pro Array Array-Konfi... - Seite 5 Kirchen und anderen Veranstaltungsorten, an denen ein Line-Array-System gewünscht wird. Die KLA-Serie besteht aus zwei Modellen: dem 12-Zoll- Zweiweglautsprecher KLA12 und dem 18-Zoll-Subwoofer KLA181. Der KLA besticht durch ein hocheffi zientes 500 x 500-W-Endstufenmodul in einem robusten, leichten ABS-Gehäuse, das unter Verwendung des einzigartigen SOLO™ ·(Single- Operator ·Logistics)-Rigging-·Systems bzw.
- Seite 6 Funktionsmerkmale KLA12 — Abbildung 112 — 1. ABS-Gehäuse 6. M10-Montagepunkte (3) 2. Stahlgitter 7. Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung (0° ·oder ·-9°) · 3. LED-Netzanzeige an Frontseite 8. Rutschfeste Füße 4. Griffe 9. Seitenbefestigungsplatten 5. Netzmodul TD-000319 -04-E...
- Seite 7 KLA181 — Abbildung 113 — 1. Gehäuse aus baltischer Birke 6. M10-Montagepunkte (4) 2. Stahlgitter 7. Rutschfeste Füße 3. LED-Netzanzeige an Frontseite 8. M20 Gewinde, 35 mm Pfosten (Schwarzes Model) 4. Griffe 9. Seitenbefestigungsplatten 5. Netzmodul 10. Fuß-Ausrichtungsaufnehmer TD-000319 -04-E...
- Seite 8 KLA AF12 (Im Versandzustand dargestellt) 1. Rigging-Stifte und Leine (2) 2. Array-Verlängerungsschiene 3. Array-Rahmen 4. Füße für KLA181-Anwendung 5. Füße für KLA12-Anwendung — Abbildung 114 — TD-000319 -04-E...
- Seite 9 Es können bis zu zwei KLA12-Lautsprecher aneinander gekoppelt und oben auf einem KLA181-Subwoofer montiert werden. Durch den integrierten Schwalbenschwanzfuß am KLA12 ist ein 0-Grad-Winkel gewährleistet, womit der Lautsprecher ideal für die Aufstellung unmittelbar vor der Bühne oder am Bühnenüberhang geeignet ist (Abbildung Vorbereitung des KLA für die Aufhängung...
- Seite 10 Verbindung zwischen den beiden Lautsprechern lösen, und die Lautsprecher könnten beschädigt werden; außerdem kann es zu Verletzungen kommen. 8. Wiederholen Sie dieses Verfahren auf der anderen Seite des Lautsprechers und für alle KLA12-Lautsprecher im Array. Damit sind die Lautsprecher fürs Aufhängen bereit.
- Seite 11 In der oberen Stellung greift der Haken vollständig in die Sichtöffnung (3) im KLA181 ein. 4. Ziehen Sie den Hebel „B“ am KLA12-Lautsprecher nach unten, um den Haken (2) zu verriegeln und die Lautsprecher zu sichern. Wenn der Haken (2) richtig verriegelt ist, ist nur ein Teil des Hakens (2) durch die Sichtöffnung (3) zu sehen.
- Seite 12 Ablösen eines KLA12 von einem KLA AF12 Array-Rahmen, einem anderen KLA12 oder einem KLA181 Siehe Abbildung 1. Stützen Sie den Boden des KLA12 im Array gut ab. Sie müssen beide Seiten des Lautsprechers abstützen und den Verriegelungsmechanismus von seinem Gewicht befreien, um einen Lautsprecher vom anderen trennen zu können.
- Seite 13 Befestigen eines KLA181 an einem KLA AF12 Array-Rahmen Siehe Abbildung 18 Hinweis: Der KLA AF12 Array-Rahmen muss so ausgerichtet sein, dass die Füße am KLA181 nach unten zeigen (siehe Abbildung 18). Eine detaillierte Darstellung ist in Abbildung 3 auf Seite 8 zu sehen.
-
Seite 14: Aufhängen Des Kla-Arrays
1. Die Ausrichtung des Array-Rahmens hängt davon ab, auf welchem KLA-Lautsprecher er installiert wird. a. Beim KLA12 zeigen die in einem breiteren Abstand angebrachten Füße nach unten. — Abbildung 132 — b. Beim KLA181 zeigen die in einem engeren Abstand angebrachten Füße nach unten. - Seite 15 Hochständermontage des KLA12 Siehe Abbildung 25 Sie können bis zu zwei KLA12 Lautsprecher auf einen Lautsprecher Pfosten über den KLA181 (Schwarzes Model) , KW181 Subwoofer, oder auf einen Lautsprecher Stativ setzen.Um über einen KLA181 (Schwarzes Model) oder KW181 Subwoofer zu setzen: 1.
-
Seite 16: Kühlen Montierter Anwendungen
1. Stellen Sie die QSC Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung auf die (standardmäßige) Null- oder die Neun-Grad-Position ein. 2. Stellen Sie einen KLA12 vorsichtig auf den Lautsprecherständer, indem Sie den Ständer ganz in die QSC Tilt-Direct™ Hochständerbuchse einführen. Wenden Sie angemessene Hebetechniken an. -
Seite 17: Herstellen Der Audioverbindungen
Diese Geräusche sind unangenehm und beeinträchtigen die Professionalität der Präsentation. Beachten Sie stets die Regel, dass der zuletzt eingeschaltete Lautsprecher zuerst wieder ausgeschaltet werden muss. Hinweis: Das universelle Netzteil des KLA12 betreibt das System mit Eingangsnetzspannungen von 100-240 V AC bei 50-60 Hz. Verwenden Sie nur das für Ihre Region geeignete Netzkabel. -
Seite 18: Anschließen Der Netzstromversorgung
ACHTUNG!: Verbinden Sie nicht mehr als fünf Lautsprecher der KLA-Serie mit den Durchschleif-Netzkabeln (vier Durchschleifkabel, ein Netzkabel). Nehmen Sie bei Verwendung von Durchschleif-Netzkabeln alle Durchschleifverbindungen vor, bevor Sie die Verbindung mit dem Netz herstellen. 3. Stecken Sie den grauen powerCON® Verbinder am Durchschleifkabel ganz in den grauen Netzausgang (AC OUT) (3) am Endstufenmodul. 4. -
Seite 19: Rote Led-Anzeigen
• Ist das Netzkabel funktionstüchtig und liegt an der Steckdose Netzstrom an, während der Lautsprecher immer noch nicht betrieben werden kann, muss dieser evtl. gewartet werden. Wenden Sie sich in diesem Fall an den technischen Kundendienst von QSC. (Siehe Kontaktdaten auf der letzten Seite dieses Dokuments.) - Seite 20 DEEP – Der Schalter muss zur Erweiterung des unteren Tieftonbereichs und zur naturgetreuen Tieftonwiedergabe auf DEEP eingestellt werden. In der DEEP-Einstellung wird der Tieftonbereich erweitert, ohne dass eine Klangverzerrung oder übermäßige Auslenkung des Woofers verursacht wird. Verwenden Sie diese Einstellung, wenn Sie den KLA12 ohne einen KLA181-Subwoofer benutzen.
-
Seite 21: Zusätzliche Funktionen
Zusätzliche Funktionen Front-LED-Schalter Die blaue Netz-LED auf der Frontseite der Lautsprecher kann mit dem FRONT LED- Schalter (Abbildung 33) auf dem Bedienfeld des Endstufenmoduls auf drei verschiedene Modi eingestellt werden. PWR – Dies ist die Werkseinstellung. Die LED leuchtet auf, wenn der Netzschalter eingeschaltet ist und das Gerät sich nicht im Bereitschaftsmodus (STANDBY) befi... - Seite 22 Verdrahten des Verstärkungfernregler Single Loudspeaker Multiple Loudspeakers Proper Wiring Einzelner Lautsprecher Mehrere Lautsprecher Richtige Verdrahtung 1 = +5V 1 2 3 — Abbildung 146 — Verdrahten Sie den Verstärkungregler nach der Darstellung in Abbildung • Bei Verwendung eines einzelnen Potentiometers für einen einzelnen Lautsprecher (A). •...
- Seite 23 Abmessungen KLA12 Side Front Seite Vorne Oben 16.6 in (422 mm) 23.4 in (594 mm) — Abbildung 147 — KLA181 Side Front Seite Vorne Oben 25.7 in (653 mm) 23.4 in (594 mm) Side with Optional Casters Seite mit optionalen Laufrollen 30.0 in (762 mm)
-
Seite 24: Technische Daten
Mit Laufrollen 547 mm x 594 mm x 762 mm Gewicht (netto) 25,0 kg 47,2 kg Lieferbares Zubehör KLA12 SCHUTZHÜLLE • M10 KIT für K-Serie KW181 M20 35 mm Pfosten (Schwarzes Model) • KLA 181-Überzug • KLA181 M10 KIT KLA AF12 Abmessungen (HxBxT) - Seite 25 © 2011-2017 QSC LLC. Alle Rechte vorbehalten. QSC™ und das QSC-Logo sind eingetragene Marken von QSC LLC, und beim Patent- und Markenamt der USA und anderer Länder angemeldet. Tilt-Direct, Intrinsic Correction, DEEP und GuardRail sind Marken von QSC LLC. powerCON ist eine eingetragene Marke von Neutrik.
