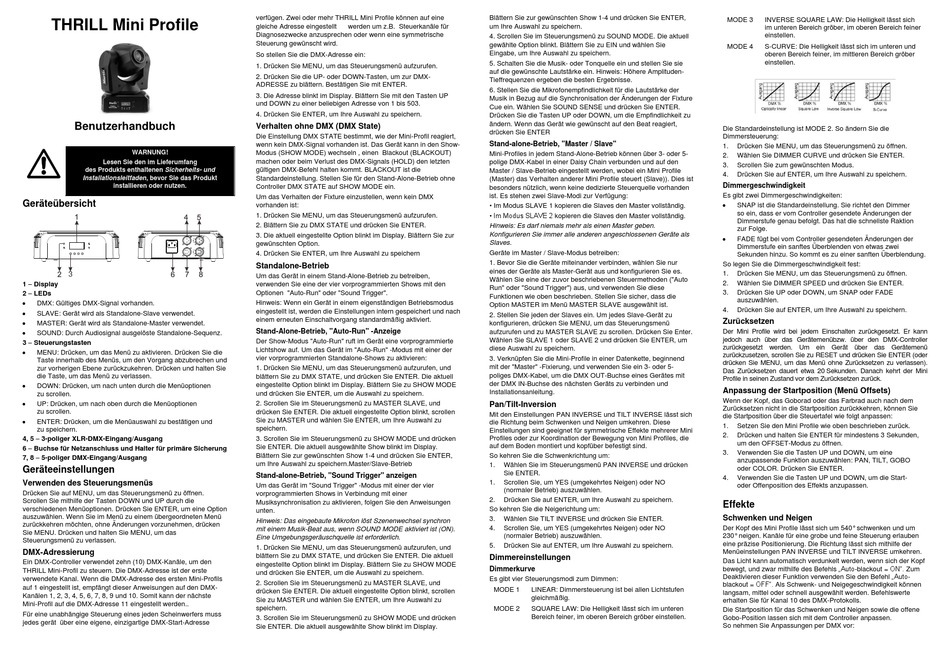

Martin THRILL Mini Profile Benutzerhandbuch

THRILL Mini Profile
Benutzerhandbuch
WARNUNG!
Lesen Sie den im Lieferumfang
des Produkts enthaltenen Sicherheits- und
Installationsleitfaden, bevor Sie das Produkt
installieren oder nutzen.
Geräteübersicht
3
1 – Display
2 – LEDs

DMX: Gültiges DMX-Signal vorhanden.

SLAVE: Gerät wird als Standalone-Slave verwendet.

MASTER: Gerät wird als Standalone-Master verwendet.

SOUND: Durch Audiosignal ausgelöste Standalone-Sequenz.
3 – Steuerungstasten

MENU: Drücken, um das Menü zu aktivieren. Drücken Sie die
Taste innerhalb des Menüs, um den Vorgang abzubrechen und
zur vorherigen Ebene zurückzukehren. Drücken und halten Sie
die Taste, um das Menü zu verlassen.

DOWN: Drücken, um nach unten durch die Menüoptionen
zu scrollen.

UP: Drücken, um nach oben durch die Menüoptionen
zu scrollen.

ENTER: Drücken, um die Menüauswahl zu bestätigen und
zu speichern.
4, 5 – 3-poliger XLR-DMX-Eingang/Ausgang
6 – Buchse für Netzanschluss und Halter für primäre Sicherung
7, 8 – 5-poliger DMX-Eingang/Ausgang
Geräteeinstellungen
Verwenden des Steuerungsmenüs
Drücken Sie auf MENU, um das Steuerungsmenü zu öffnen.
Scrollen Sie mithilfe der Tasten DOWN und UP durch die
verschiedenen Menüoptionen. Drücken Sie ENTER, um eine Option
auszuwählen. Wenn Sie im Menü zu einem übergeordneten Menü
zurückkehren möchten, ohne Änderungen vorzunehmen, drücken
Sie MENU. Drücken und halten Sie MENU, um das
Steuerungsmenü zu verlassen.
DMX-Adressierung
Ein DMX-Controller verwendet zehn (10) DMX-Kanäle, um den
THRILL Mini-Profil zu steuern. Die DMX-Adresse ist der erste
verwendete Kanal. Wenn die DMX-Adresse des ersten Mini-Profils
auf 1 eingestellt ist, empfängt dieser Anweisungen auf den DMX-
Kanälen 1, 2, 3, 4, 5, 6, 7, 8, 9 und 10. Somit kann der nächste
Mini-Profil auf die DMX-Adresse 11 eingestellt werden..
Für eine unabhängige Steuerung eines jeden Scheinwerfers muss
jedes gerät über eine eigene, einzigartige DMX-Start-Adresse
verfügen. Zwei oder mehr THRILL Mini Profile können auf eine
gleiche Adresse eingestellt werden um z.B. Steuerkanäle für
Diagnosezwecke anzusprechen oder wenn eine symmetrische
Steuerung gewünscht wird.
So stellen Sie die DMX-Adresse ein:
1. Drücken Sie MENU, um das Steuerungsmenü aufzurufen.
2. Drücken Sie die UP- oder DOWN-Tasten, um zur DMX-
ADRESSE zu blättern. Bestätigen Sie mit ENTER.
3. Die Adresse blinkt im Display. Blättern Sie mit den Tasten UP
und DOWN zu einer beliebigen Adresse von 1 bis 503.
4. Drücken Sie ENTER, um Ihre Auswahl zu speichern.
Verhalten ohne DMX (DMX State)
Die Einstellung DMX STATE bestimmt, wie der Mini-Profil reagiert,
wenn kein DMX-Signal vorhanden ist. Das Gerät kann in den Show-
Modus (SHOW MODE) wechseln , einen Blackout (BLACKOUT)
machen oder beim Verlust des DMX-Signals (HOLD) den letzten
gültigen DMX-Befehl halten kommt. BLACKOUT ist die
Standardeinstellung. Stellen Sie für den Stand-Alone-Betrieb ohne
Controller DMX STATE auf SHOW MODE ein.
Um das Verhalten der Fixture einzustellen, wenn kein DMX
vorhanden ist:
1. Drücken Sie MENU, um das Steuerungsmenü aufzurufen.
2. Blättern Sie zu DMX STATE und drücken Sie ENTER.
3. Die aktuell eingestellte Option blinkt im Display. Blättern Sie zur
gewünschten Option.
4. Drücken Sie ENTER, um Ihre Auswahl zu speichern
Standalone-Betrieb
Um das Gerät in einem Stand-Alone-Betrieb zu betreiben,
verwenden Sie eine der vier vorprogrammierten Shows mit den
Optionen "Auto-Run" oder "Sound Trigger".
Hinweis: Wenn ein Gerät in einem eigenständigen Betriebsmodus
eingestellt ist, werden die Einstellungen intern gespeichert und nach
einem erneuten Einschaltvorgang standardmäßig aktiviert.
Stand-Alone-Betrieb, "Auto-Run" -Anzeige
Der Show-Modus "Auto-Run" ruft im Gerät eine vorprogrammierte
Lichtshow auf. Um das Gerät im "Auto-Run" -Modus mit einer der
vier vorprogrammierten Standalone-Shows zu aktivieren:
1. Drücken Sie MENU, um das Steuerungsmenü aufzurufen, und
blättern Sie zu DMX STATE, und drücken Sie ENTER. Die aktuell
eingestellte Option blinkt im Display. Blättern Sie zu SHOW MODE
und drücken Sie ENTER, um die Auswahl zu speichern.
2. Scrollen Sie im Steuerungsmenü zu MASTER SLAVE, und
drücken Sie ENTER. Die aktuell eingestellte Option blinkt, scrollen
Sie zu MASTER und wählen Sie ENTER, um Ihre Auswahl zu
speichern.
3. Scrollen Sie im Steuerungsmenü zu SHOW MODE und drücken
Sie ENTER. Die aktuell ausgewählte Show blinkt im Display.
Blättern Sie zur gewünschten Show 1-4 und drücken Sie ENTER,
um Ihre Auswahl zu speichern.Master/Slave-Betrieb
Stand-alone-Betrieb, "Sound Trigger" anzeigen
Um das Gerät im "Sound Trigger" -Modus mit einer der vier
vorprogrammierten Shows in Verbindung mit einer
Musiksynchronisation zu aktivieren, folgen Sie den Anweisungen
unten.
Hinweis: Das eingebaute Mikrofon löst Szenenwechsel synchron
mit einem Musik-Beat aus, wenn SOUND MODE aktiviert ist (ON).
Eine Umgebungsgeräuschquelle ist erforderlich.
1. Drücken Sie MENU, um das Steuerungsmenü aufzurufen, und
blättern Sie zu DMX STATE, und drücken Sie ENTER. Die aktuell
eingestellte Option blinkt im Display. Blättern Sie zu SHOW MODE
und drücken Sie ENTER, um die Auswahl zu speichern.
2. Scrollen Sie im Steuerungsmenü zu MASTER SLAVE, und
drücken Sie ENTER. Die aktuell eingestellte Option blinkt, scrollen
Sie zu MASTER und wählen Sie ENTER, um Ihre Auswahl zu
speichern.
3. Scrollen Sie im Steuerungsmenü zu SHOW MODE und drücken
Sie ENTER. Die aktuell ausgewählte Show blinkt im Display.
Blättern Sie zur gewünschten Show 1-4 und drücken Sie ENTER,
um Ihre Auswahl zu speichern.
4. Scrollen Sie im Steuerungsmenü zu SOUND MODE. Die aktuell
gewählte Option blinkt. Blättern Sie zu EIN und wählen Sie
Eingabe, um Ihre Auswahl zu speichern.
5. Schalten Sie die Musik- oder Tonquelle ein und stellen Sie sie
auf die gewünschte Lautstärke ein. Hinweis: Höhere Amplituden-
Tieffrequenzen ergeben die besten Ergebnisse.
6. Stellen Sie die Mikrofonempfindlichkeit für die Lautstärke der
Musik in Bezug auf die Synchronisation der Änderungen der Fixture
Cue ein. Wählen Sie SOUND SENSE und drücken Sie ENTER.
Drücken Sie die Tasten UP oder DOWN, um die Empfindlichkeit zu
ändern. Wenn das Gerät wie gewünscht auf den Beat reagiert,
drücken Sie ENTER
Stand-alone-Betrieb, "Master / Slave"
Mini-Profiles in jedem Stand-Alone-Betrieb können über 3- oder 5-
polige DMX-Kabel in einer Daisy Chain verbunden und auf den
Master / Slave-Betrieb eingestellt werden, wobei ein Mini Profile
(Master) das Verhalten anderer Mini Profile steuert (Slave)). Dies ist
besonders nützlich, wenn keine dedizierte Steuerquelle vorhanden
ist. Es stehen zwei Slave-Modi zur Verfügung:
• Im Modus SLAVE 1 kopieren die Slaves den Master vollständig.
• Im Modus SLAVE 2 kopieren die Slaves den Master vollständig.
Hinweis: Es darf niemals mehr als einen Master geben.
Konfigurieren Sie immer alle anderen angeschlossenen Geräte als
Slaves.
Geräte im Master / Slave-Modus betreiben:
1. Bevor Sie die Geräte miteinander verbinden, wählen Sie nur
eines der Geräte als Master-Gerät aus und konfigurieren Sie es.
Wählen Sie eine der zuvor beschriebenen Steuermethoden ("Auto
Run" oder "Sound Trigger") aus, und verwenden Sie diese
Funktionen wie oben beschrieben. Stellen Sie sicher, dass die
Option MASTER im Menü MASTER SLAVE ausgewählt ist.
2. Stellen Sie jeden der Slaves ein. Um jedes Slave-Gerät zu
konfigurieren, drücken Sie MENU, um das Steuerungsmenü
aufzurufen und zu MASTER SLAVE zu scrollen. Drücken Sie Enter.
Wählen Sie SLAVE 1 oder SLAVE 2 und drücken Sie ENTER, um
diese Auswahl zu speichern.
3. Verknüpfen Sie die Mini-Profile in einer Datenkette, beginnend
mit der "Master" -Fixierung, und verwenden Sie ein 3- oder 5-
poliges DMX-Kabel, um die DMX OUT-Buchse eines Gerätes mit
der DMX IN-Buchse des nächsten Geräts zu verbinden und
Installationsanleitung.
Pan/Tilt-Inversion
Mit den Einstellungen PAN INVERSE und TILT INVERSE lässt sich
die Richtung beim Schwenken und Neigen umkehren. Diese
Einstellungen sind geeignet für symmetrische Effekte mehrerer Mini
Profiles oder zur Koordination der Bewegung von Mini Profiles, die
auf dem Boden montiert und kopfüber befestigt sind.
So kehren Sie die Schwenkrichtung um:
1. Wählen Sie im Steuerungsmenü PAN INVERSE und drücken
Sie ENTER.
1. Scrollen Sie, um YES (umgekehrtes Neigen) oder NO
(normaler Betrieb) auszuwählen.
2. Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
So kehren Sie die Neigerichtung um:
3. Wählen Sie TILT INVERSE und drücken Sie ENTER.
4. Scrollen Sie, um YES (umgekehrtes Neigen) oder NO
(normaler Betrieb) auszuwählen.
5. Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
Dimmereinstellungen
Dimmerkurve
Es gibt vier Steuerungsmodi zum Dimmen:
MODE 1 LINEAR: Dimmersteuerung ist bei allen Lichtstufen
gleichmäßig.
MODE 2 SQUARE LAW: Die Helligkeit lässt sich im unteren
Bereich feiner, im oberen Bereich gröber einstellen.
MODE 3 INVERSE SQUARE LAW: Die Helligkeit lässt sich
im unteren Bereich gröber, im oberen Bereich feiner
einstellen.
MODE 4 S-CURVE: Die Helligkeit lässt sich im unteren und
oberen Bereich feiner, im mittleren Bereich gröber
einstellen.
Die Standardeinstellung ist MODE 2. So ändern Sie die
Dimmersteuerung:
1. Drücken Sie MENU, um das Steuerungsmenü zu öffnen.
2. Wählen Sie DIMMER CURVE und drücken Sie ENTER.
3. Scrollen Sie zum gewünschten Modus.
4. Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
Dimmergeschwindigkeit
Es gibt zwei Dimmergeschwindigkeiten:

SNAP ist die Standardeinstellung. Sie richtet den Dimmer
so ein, dass er vom Controller gesendete Änderungen der
Dimmerstufe genau befolgt. Das hat die schnellste Raktion
zur Folge.

FADE fügt bei vom Controller gesendeten Änderungen der
Dimmerstufe ein sanftes Überblenden von etwas zwei
Sekunden hinzu. So kommt es zu einer sanften Überblendung.
So legen Sie die Dimmergeschwindigkeit fest:
1. Drücken Sie MENU, um das Steuerungsmenü zu öffnen.
2. Wählen Sie DIMMER SPEED und drücken Sie ENTER.
3. Drücken Sie UP oder DOWN, um SNAP oder FADE
auszuwählen.
4. Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
Zurücksetzen
Der Mini Profile wird bei jedem Einschalten zurückgesetzt. Er kann
jedoch auch über das Gerätemenübzw. über den DMX-Controller
zurückgesetzt werden. Um ein Gerät über das Gerätemenü
zurückzusetzen, scrollen Sie zu RESET und drücken Sie ENTER (oder
drücken Sie MENU, um das Menü ohne Zurücksetzen zu verlassen).
Das Zurücksetzen dauert etwa 20 Sekunden. Danach kehrt der Mini
Profile in seinen Zustand vor dem Zurücksetzen zurück.
Anpassung der Startposition (Menü Offsets)
Wenn der Kopf, das Goborad oder das Farbrad auch nach dem
Zurücksetzen nicht in die Startposition zurückkehren, können Sie
die Startposition über die Steuertafel wie folgt anpassen:
1. Setzen Sie den Mini Profile wie oben beschrieben zurück.
2. Drücken und halten Sie ENTER für mindestens 3 Sekunden,
um den OFFSET-Modus zu öffnen.
3. Verwenden Sie die Tasten UP und DOWN, um eine
anzupassende Funktion auszuwählen: PAN, TILT, GOBO
oder COLOR. Drücken Sie ENTER.
4. Verwenden Sie die Tasten UP und DOWN, um die Start-
oder Offenposition des Effekts anzupassen.
Effekte
Schwenken und Neigen
Der Kopf des Mini Profile lässt sich um 540° schwenken und um
230° neigen. Kanäle für eine grobe und feine Steuerung erlauben
eine präzise Positionierung. Die Richtung lässt sich mithilfe der
Menüeinstellungen PAN INVERSE und TILT INVERSE umkehren.
Das Licht kann automatisch verdunkelt werden, wenn sich der Kopf
bewegt, und zwar mithilfe des Befehls „Auto-blackout = ON". Zum
Deaktivieren dieser Funktion verwenden Sie den Befehl „Auto-
blackout = OFF". Als Schwenk- und Neigegeschwindigkeit können
langsam, mittel oder schnell ausgewählt werden. Befehlswerte
erhalten Sie für Kanal 10 des DMX-Protokolls.
Die Startposition für das Schwenken und Neigen sowie die offene
Gobo-Position lassen sich mit dem Controller anpassen.
So nehmen Sie Anpassungen per DMX vor:
