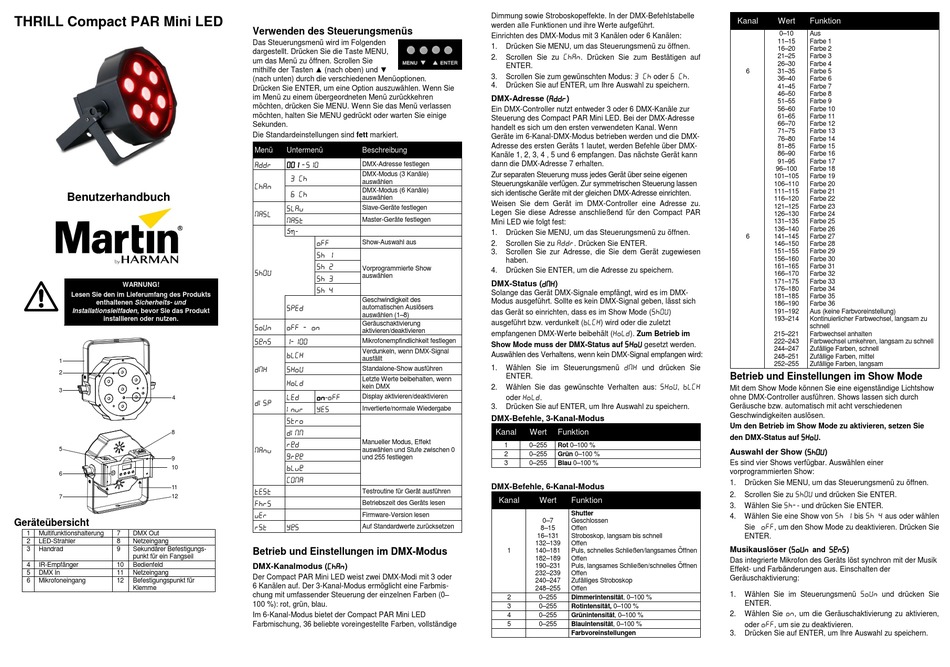

THRILL Compact PAR Mini LED
Benutzerhandbuch
WARNUNG!
Lesen Sie den im Lieferumfang des Produkts
enthaltenen Sicherheits- und
Installationsleitfaden, bevor Sie das Produkt
installieren oder nutzen.
1
2
3
4
8
5
9
10
6
11
7
12
Geräteübersicht
1
Multifunktionshalterung
7
DMX Out
2
LED-Strahler
8
Netzeingang
3
Handrad
9
Sekundärer Befestigungs-
punkt für ein Fangseil
4
IR-Empfänger
10
Bedienfeld
5
DMX In
11
Netzeingang
6
Mikrofoneingang
12
Befestigungspunkt für
Klemme
Verwenden des Steuerungsmenüs
Das Steuerungsmenü wird im Folgenden
dargestellt. Drücken Sie die Taste MENU,
um das Menü zu öffnen. Scrollen Sie
mithilfe der Tasten ▲ (nach oben) und ▼
(nach unten) durch die verschiedenen Menüoptionen.
Drücken Sie ENTER, um eine Option auszuwählen. Wenn Sie
im Menü zu einem übergeordneten Menü zurückkehren
möchten, drücken Sie MENU. Wenn Sie das Menü verlassen
möchten, halten Sie MENU gedrückt oder warten Sie einige
Sekunden.
Die Standardeinstellungen sind fett markiert.
Menü
Untermenü
Beschreibung
DMX-Adresse festlegen
DMX-Modus (3 Kanäle)
auswählen
DMX-Modus (6 Kanäle)
auswählen
Slave-Geräte festlegen
Master-Geräte festlegen
-
Show-Auswahl aus
Vorprogrammierte Show
auswählen
Geschwindigkeit des
automatischen Auslösers
auswählen (1–8)
Geräuschaktivierung
aktivieren/deaktivieren
Mikrofonempfindlichkeit festlegen
Verdunkeln, wenn DMX-Signal
ausfällt
Standalone-Show ausführen
Letzte Werte beibehalten, wenn
kein DMX
-
Display aktivieren/deaktivieren
Invertierte/normale Wiedergabe
Manueller Modus, Effekt
auswählen und Stufe zwischen 0
und 255 festlegen
Testroutine für Gerät ausführen
Betriebszeit des Geräts lesen
Firmware-Version lesen
Auf Standardwerte zurücksetzen
Betrieb und Einstellungen im DMX-Modus
DMX-Kanalmodus ()
Der Compact PAR Mini LED weist zwei DMX-Modi mit 3 oder
6 Kanälen auf. Der 3-Kanal-Modus ermöglicht eine Farbmis-
chung mit umfassender Steuerung der einzelnen Farben (0–
100 %): rot, grün, blau.
Im 6-Kanal-Modus bietet der Compact PAR Mini LED
Farbmischung, 36 beliebte voreingestellte Farben, vollständige
Dimmung sowie Stroboskopeffekte. In der DMX-Befehlstabelle
werden alle Funktionen und ihre Werte aufgeführt.
Einrichten des DMX-Modus mit 3 Kanälen oder 6 Kanälen:
1.
Drücken Sie MENU, um das Steuerungsmenü zu öffnen.
2.
Scrollen Sie zu
. Drücken Sie zum Bestätigen auf
ENTER.
3.
Scrollen Sie zum gewünschten Modus:
oder
4.
Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
DMX-Adresse ()
Ein DMX-Controller nutzt entweder 3 oder 6 DMX-Kanäle zur
Steuerung des Compact PAR Mini LED. Bei der DMX-Adresse
handelt es sich um den ersten verwendeten Kanal. Wenn
Geräte im 6-Kanal-DMX-Modus betrieben werden und die DMX-
Adresse des ersten Geräts 1 lautet, werden Befehle über DMX-
Kanäle 1, 2, 3, 4 , 5 und 6 empfangen. Das nächste Gerät kann
dann die DMX-Adresse 7 erhalten.
Zur separaten Steuerung muss jedes Gerät über seine eigenen
Steuerungskanäle verfügen. Zur symmetrischen Steuerung lassen
sich identische Geräte mit der gleichen DMX-Adresse einrichten.
Weisen Sie dem Gerät im DMX-Controller eine Adresse zu.
Legen Sie diese Adresse anschließend für den Compact PAR
Mini LED wie folgt fest:
1.
Drücken Sie MENU, um das Steuerungsmenü zu öffnen.
2.
Scrollen Sie zu
. Drücken Sie ENTER.
3.
Scrollen Sie zur Adresse, die Sie dem Gerät zugewiesen
haben.
4.
Drücken Sie ENTER, um die Adresse zu speichern.
DMX-Status ()
Solange das Gerät DMX-Signale empfängt, wird es im DMX-
Modus ausgeführt. Sollte es kein DMX-Signal geben, lässt sich
das Gerät so einrichten, dass es im Show Mode (
)
ausgeführt bzw. verdunkelt (
) wird oder die zuletzt
empfangenen DMX-Werte beibehält (
). Zum Betrieb im
Show Mode muss der DMX-Status auf
gesetzt werden.
Auswählen des Verhaltens, wenn kein DMX-Signal empfangen wird:
1.
Wählen Sie im Steuerungsmenü
und drücken Sie
ENTER.
2.
Wählen Sie das gewünschte Verhalten aus:
oder
.
3.
Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
DMX-Befehle, 3-Kanal-Modus
Kanal
Wert
Funktion
1
0–255
Rot 0–100 %
2
0–255
Grün 0–100 %
3
0–255
Blau 0–100 %
DMX-Befehle, 6-Kanal-Modus
Kanal
Wert
Funktion
Shutter
0–7
Geschlossen
8–15
Offen
16–131
Stroboskop, langsam bis schnell
132–139
Offen
1
140–181
Puls, schnelles Schließen/langsames Öffnen
182–189
Offen
190–231
Puls, langsames Schließen/schnelles Öffnen
232–239
Offen
240–247
Zufälliges Stroboskop
248–255
Offen
2
0–255
Dimmerintensität, 0–100 %
3
0–255
Rotintensität, 0–100 %
4
0–255
Grünintensität, 0–100 %
5
0–255
Blauintensität, 0–100 %
Farbvoreinstellungen
Kanal
Wert
Funktion
0–10
Aus
11–15
Farbe 1
16–20
Farbe 2
21–25
Farbe 3
26–30
Farbe 4
6
31–35
Farbe 5
.
36–40
Farbe 6
41–45
Farbe 7
46–50
Farbe 8
51–55
Farbe 9
56–60
Farbe 10
61–65
Farbe 11
66–70
Farbe 12
71–75
Farbe 13
76–80
Farbe 14
81–85
Farbe 15
86–90
Farbe 16
91–95
Farbe 17
96–100
Farbe 18
101–105
Farbe 19
106–110
Farbe 20
111–115
Farbe 21
116–120
Farbe 22
121–125
Farbe 23
126–130
Farbe 24
131–135
Farbe 25
136–140
Farbe 26
6
141–145
Farbe 27
146–150
Farbe 28
151–155
Farbe 29
156–160
Farbe 30
161–165
Farbe 31
166–170
Farbe 32
171–175
Farbe 33
176–180
Farbe 34
181–185
Farbe 35
186–190
Farbe 36
191–192
Aus (keine Farbvoreinstellung)
193–214
Kontinuierlicher Farbwechsel, langsam zu
schnell
215–221
Farbwechsel anhalten
222–243
Farbwechsel umkehren, langsam zu schnell
244–247
Zufällige Farben, schnell
248–251
Zufällige Farben, mittel
252–255
Zufällige Farben, langsam
Betrieb und Einstellungen im Show Mode
,
Mit dem Show Mode können Sie eine eigenständige Lichtshow
ohne DMX-Controller ausführen. Shows lassen sich durch
Geräusche bzw. automatisch mit acht verschiedenen
Geschwindigkeiten auslösen.
Um den Betrieb im Show Mode zu aktivieren, setzen Sie
den DMX-Status auf
.
Auswahl der Show ()
Es sind vier Shows verfügbar. Auswählen einer
vorprogrammierten Show:
1.
Drücken Sie MENU, um das Steuerungsmenü zu öffnen.
2.
Scrollen Sie zu
und drücken Sie ENTER.
3.
Wählen Sie
- und drücken Sie ENTER.
4.
Wählen Sie eine Show von
bis
Sie
, um den Show Mode zu deaktivieren. Drücken Sie
ENTER.
Musikauslöser (
and
)
Das integrierte Mikrofon des Geräts löst synchron mit der Musik
Effekt- und Farbänderungen aus. Einschalten der
Geräuschaktivierung:
1.
Wählen Sie im Steuerungsmenü
ENTER.
2.
Wählen Sie
, um die Geräuschaktivierung zu aktivieren,
oder
, um sie zu deaktivieren.
3.
Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
aus oder wählen
und drücken Sie
