GRAUPNER GR-12 HoTT Anleitung
6-, 8-, 12- und 16-kanal 2.4 ghz hott empfänger
Vorschau ausblenden
Andere Handbücher für GR-12 HoTT:
- Anleitung (40 Seiten) ,
- Bedienungsanleitung (12 Seiten) ,
- Anleitung (28 Seiten)
Verwandte Anleitungen für GRAUPNER GR-12 HoTT
Inhaltszusammenfassung für GRAUPNER GR-12 HoTT

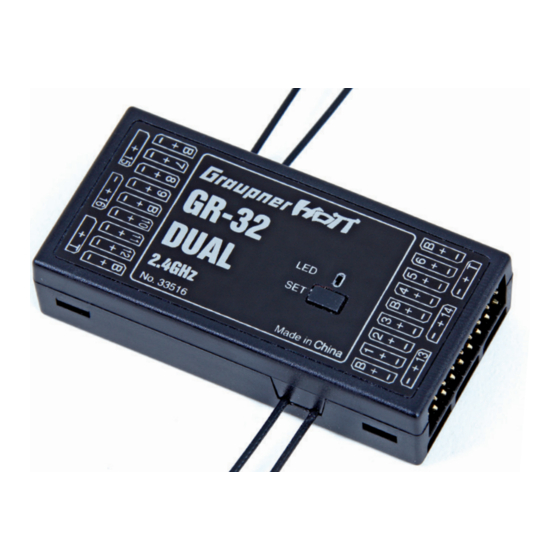

- Seite 1 Anleitung GR-12 / GR-16 / GR-24 und GR-32 HoTT 6-, 8-, 12- und 16-Kanal 2.4 GHz HoTT Empfänger Best.-Nr. 33506, 33508, 33512 und 33516...
- Seite 2 2 / 20 33506_33508_33512_33516_V1sh...
-
Seite 3: Inhaltsverzeichnis
Anschluss ..................10 Stromversorgung ................10 Binding .....................11 Reset des Empfängers ..............12 Einstellen und Anzeigen der Empfängereinstellungen ....13 Besonderheiten des Empfängers GR-12 HoTT ......13 Besonderheiten des Empfängers GR-16 HoTT ......14 Firmware-Update ................17 DE - VEREINFACHTE KONFORMITÄTSERKLÄRUNG ......18 Manufakturer / Hersteller ............18 Hinweise zum Umweltschutz ............19... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für einen Graupner GR-12, GR-16, GR-24 oder GR-32 HoTT Empfänger entschieden haben. Lesen Sie diese Anleitung sorgfältig durch, um optimale Resultate mit Ihrem HoTT-System zu erzielen und vor allem um Ihre Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierigkei- ten auftauchen, nehmen Sie die Anleitung zu Hilfe oder fragen Sie Ihren Händler oder das Graupner Service Center. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Empfänger darf ausschließlich nur für den vom Hersteller vorge- sehenen Zweck, für den Betrieb von unbemannten Fernsteuermo- dellen, eingesetzt werden. Eine anderweitige Verwendung ist nicht zulässig und kann zu Schäden an der Anlage sowie zu erheblichen Sach- und/oder Personenschäden führen. Für jegliche unsachge- mäße Handhabung außerhalb dieser Bestimmungen wird deshalb keine Garantie oder Haftung übernommen. -
Seite 6: Technische Daten
Technische Daten GR-12 1 x Draht 145 mm, Antenne davon Antenne 30 mm Betriebsspannung (2,5) 3,6 ... 8,4 V Frequenzbereich 2400 ... 2483.5 MHz Modulation 2.4 GHz FHSS Anzahl Steuerkanäle Stromaufnahme ca. 70 m Ah Temperaturbereich -15 … +70 ° C Abmessungen ca. -
Seite 7: Anschlusstabelle
GR-24 2x Draht 145 mm, Antenne davon die letzten 30 mm aktiv Betriebsspannung (2,5) 3,6 ... 8,4 V Frequenzbereich 2400 ... 2483.5 MHz Modulation 2.4 GHz FHSS Anzahl Steuerkanäle Stromaufnahme ca. 70 m Ah Temperaturbereich -15 … +70 ° C Abmessungen ca. -
Seite 8: Symbolbeschreibung
ßen. • Es dürfen nur die von uns empfohlenen Komponenten und Zube- hörteile verwendet werden. Verwenden Sie immer nur zueinan- der passende, original Graupner-Steckverbindungen gleicher Konstruktion und gleichen Materials. • Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Beim Lösen der Steckverbindung nicht an den Kabeln ziehen. -
Seite 9: Zu Ihrer Sicherheit Im Umgang Mit Sender Und Empfänger
• Nutzen Sie alle Ihre HoTT Komponenten immer nur mit der jeweils aktuellen Softwareversion. • Bei Fragen, die nicht mit Hilfe der Bedienungsanleitung geklärt werden können, setzen Sie sich bitte mit uns oder einem ande- ren Fachmann in Verbindung. Zu Ihrer Sicherheit im Umgang mit Sender und Empfänger WARNUNG Achten Sie während der Programmierung Ihrer Fernsteueranlage darauf, dass ein angeschlossener Motor im Modell nicht unbeab-... -
Seite 10: Montage
Empfänger sind entsprechend nummeriert. Das Stecksystem ist verpolungssicher. Wenden Sie auf keinen Fall Gewalt an. Hinweis Beim Empfänger GR-12 HoTT sind die Stecker mit dem braunen oder schwarzen Kabel nach oben einzuschieben. Stromversorgung Für den Akkuanschluss sind insbesondere die mit einem zusätzli- chen „B“... -
Seite 11: Binding
Empfängers konstant grün zu leuchten, wurde der Binding-Vor- gang erfolgreich abgeschlossen. Ihre Sender-/Empfängerkombination ist betriebsbereit. Bleibt die LED eines GR-12 HoTT dunkel oder blinkt die LED eines Empfängers GR-16 HoTT, GR-24 HoTT oder GR-32 HoTT weiter- hin in langsamen Rhythmus rot, ist das „Binding“ fehlgeschlagen. -
Seite 12: Reset Des Empfängers
Wurde der Reset bei abgeschaltetem Sender oder mit einem unge- bundenen Empfänger ausgelöst, leuchtet die LED eines Empfängers GR-12 HoTT ca. 3 Sekunden konstant grün oder blinken die rote und grüne LED eines Empfängers GR-16 HoTT, GR-24 HoTT oder GR-32 HoTT 4x. -
Seite 13: Einstellen Und Anzeigen Der Empfängereinstellungen
AUSWAHL ANSAGEN RX DATA sowie eine ausführliche Beschreibung der Empfängermenüs auf der ALARMEINSTELLUNG jeweiligen Produktseite unter www.graupner.de im Internet. Besonderheiten des Empfängers GR-12 HoTT Anschluss 5 An der mit „– + 5 T“ bezeichneten Buchse können außer Fernsteuer- RX CURVE CURVE1 CH komponenten auch Telemetriemodule angeschlossen werden. -
Seite 14: Besonderheiten Des Empfängers Gr-16 Hott
ശ SUMD Digitales Summensignal der Steuerkanäle 04 bis max. 16 HD: Halten der letzten Servopositionen bei Fail-Safe FS: Anfahren der programmierten Fail-Safe-Positionen bei Fail-Safe OF: (OFF) Abschalten des SUMD-Signals bei Fail-Safe • BATT V Unter Vorschaltung der nachfolgend beschrieben Schaltung kann eine Gleichspannung von max. - Seite 15 Sensor möglich. Die Regler S3082 und S3083 haben diese Schal- tung bereits eingebaut. 100 mm – 50 mm Achtung Schließen Sie niemals einen Akku mit einer Ausgangsspannung höher als 8,4 V direkt an eine der Anschlussbuchsen des Empfän- gers an! Der Empfänger und alle daran angeschlossenen Geräte werden sofort zerstört.
- Seite 16 ശ SUMD Digitales Summensignal der Steuerkanäle 04 bis max. 16 HD: Halten der letzten Servopositionen bei Fail-Safe FS: Anfahren der programmierten Fail-Safe-Positionen bei Fail-Safe OF: (OFF) Abschalten des SUMD-Signals bei Fail-Safe 16 / 20 33506_33508_33512_33516_V1sh...
-
Seite 17: Firmware-Update
Nasen. Wenden Sie auf keinen Fall Gewalt an, der Stecker sollte leicht einrasten. Stecken Sie beim Empfänger GR-12 HoTT das andere Ende des Adap- ter-Kabels in die mit „– +5 T“ und bei den Empfängern GR-16, GR-24 und GR-32 HoTT in die mit „– + T“ bezeichnete Buchse des Empfän- gers. -
Seite 18: De - Vereinfachte Konformitätserklärung
DE - VEREINFACHTE KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Firma Graupner/SJ, dass die Funkanlagentypen GR-12 HoTT (Best.-Nr. 33506), GR-16 HoTT (Best.-Nr. 33508), GR-24 HoTT (Best.-Nr. 33512) und GR-32 HoTT (Best.-Nr. 33516) der Richt- linie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der fol- genden Internetadresse verfügbar: www.graupner.de... -
Seite 19: Hinweise Zum Umweltschutz
Zur Reinigung das Produkt nur mit einem trockenen Lappen (keine Reinigungsmittel verwenden!) leicht abreiben. Garantiebedingungen Die Fa. Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/ Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel.
