Installation auf einem Tragarm

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
So bereiten Sie den Monitor für eine alternative Montage vor:
HINWEIS: Zum Installieren oder Bewegen des Monitors sind mindestens zwei Personen erforderlich.
Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung.
Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der das Gewicht des Monitors
unterstützt. Auf Seite 28 fi nden Sie weitere Informationen. Entfernen Sie vor der Montage den Monitorfuß.
Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die
höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte
Oberfl äche (Abbildung S.1).
4. Fassen Sie mit einer Hand den Fuß und mit der anderen
den Schnellfreigabehebel. Drücken und halten Sie den
Schnellfreigabehebel in Pfeilrichtung (Abbildung S.1).
5. Heben Sie den Monitorfuß an, um ihn vom Monitor zu lösen
(Abbildung S.1). Der Monitor kann jetzt auf andere Weise
montiert werden.
Führen Sie die Schritte in umgekehrter Reihenfolge aus,
um den Fuß wieder anzubringen.
HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.

Montage des Tragarms

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des
Monitorfußes für die Montage".
2. Verwenden Sie 4 beigelegten Schrauben, um den Tragarm am Monitor zu befestigen
(Abbildung F.1).
Vorsicht: Verwenden Sie bei der Montage NUR die im Lieferumfang enthaltenen
Schrauben (4 Stück) oder Schrauben der Größe M4 (Länge: Dicke von
Bügel und Unterlegscheibe + 10-12 mm), um den
Monitor oder Monitorfuß nicht zu beschädigen.
Die Sicherheitsvorschriften verlangen, dass der Monitor
an einem Tragarm montiert wird, der für das Gewicht des
Monitors ausreichend stabil ist. Der LCD-Monitor sollte nur
auf einem zugelassenen Arm montiert werden, der
beispielsweise mit einem GS-Zeichen versehen ist.
Gerät
10-12 mm
HINWEIS: Ziehen Sie alle Schrauben fest.
(empfohlene Befestigungskraft: 98 – 137 N•cm)
Tragebügel
Unterlegscheibe
Schraube
Dicke von
Bügel und
Unterlegscheibe
200 mm
100 mm
Gewicht des LCD-Monitors komplett: 14,2 kg
Deutsch-10

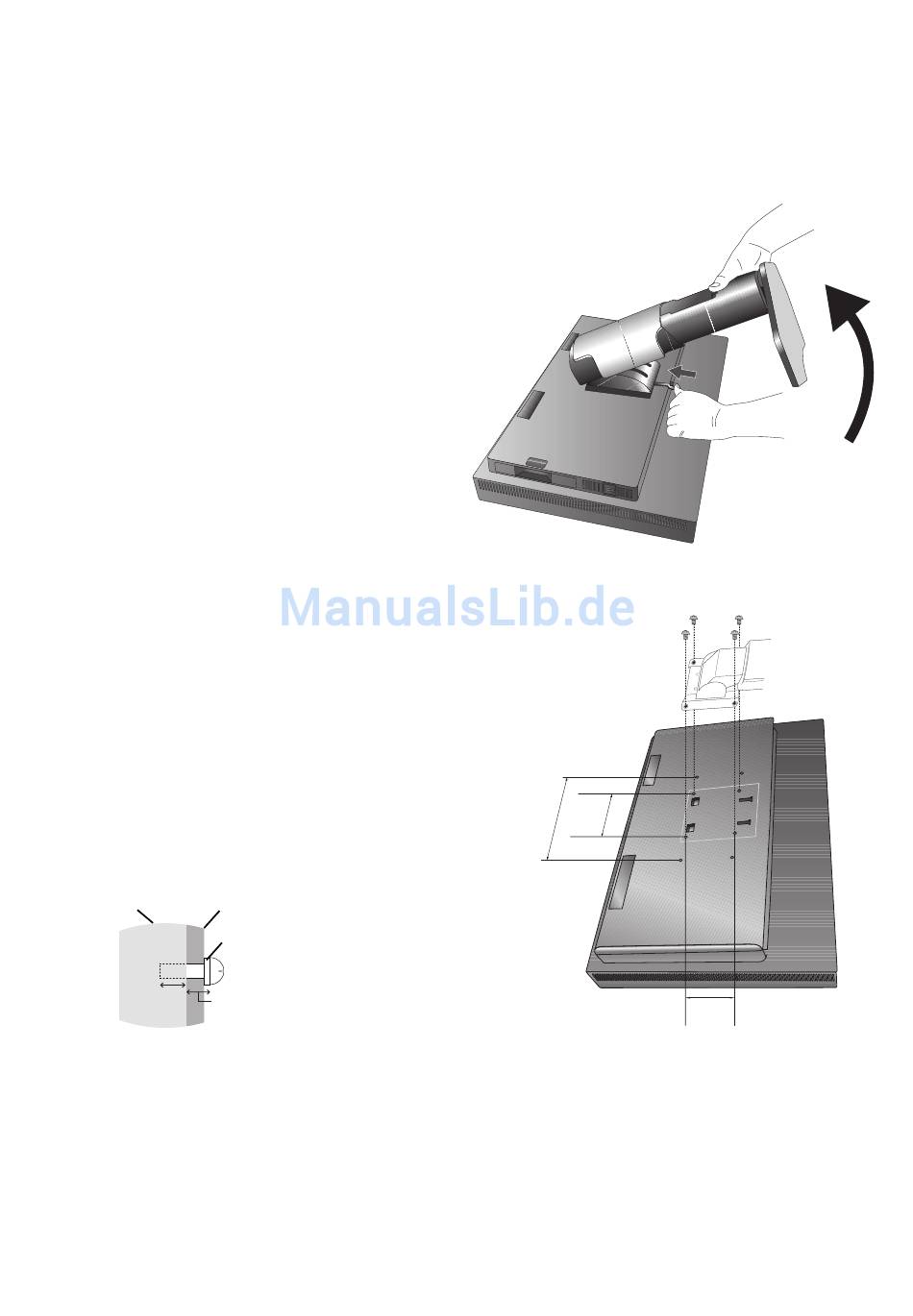

Abbildung S.1
100 mm
Abbildung F.1
