4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
HINWEIS: Wenn Sie ein DVI-Signal verwenden, wählen Sie im Menüpunkt 9 des erweiterten OSD bzw. bei der OSD-Warnung
KEIN SIGNAL (siehe Seite 17) für HDMI/DVI AUSWAHL die Option DVI.
DisplayPort (DISPLAYPORT2)*
2
USB-Downstream*
Höchste
Fußposition
USB-Upstream2
USB-Upstream1
USB-Upstream1
USB-Downstream
USB-Downstream
DVI-D
DVI-D
HDMI

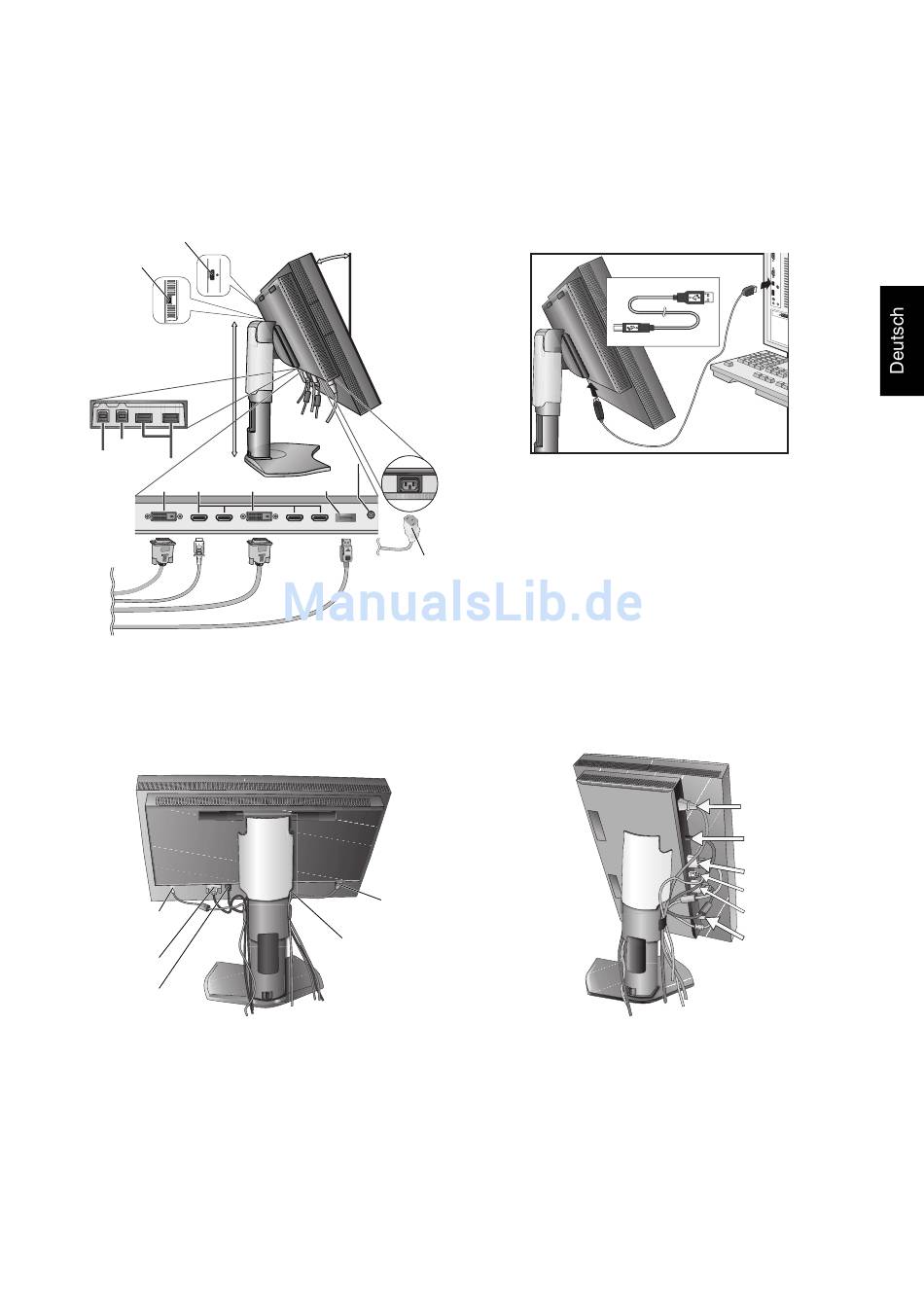

Abbildung C.1
5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden.
Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3).
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken
können.
USB-Kabel
1
DVI-Kabel*
1
HDMI-Kabel*
Abbildung C.2
1
*
: Im Lieferumfang ist kein Kabel enthalten.
*
2
: Schließen Sie den Sensor für die Selbstkalibrierung an diesen Anschluss an.
*
3
: An diesem Anschluss wird kein DisplayPort-Signal mit einer Aufl ösung von 3840 x 2160 bei 60 Hz unterstützt.
Verwenden Sie für ein DisplayPort-Signal mit einer Aufl ösung von 3840 x 2160 bei 60 Hz den Anschluss DISPLAYPORT1.
3
30° Neigung
Kopfhörer
Kopfhörer
DisplayPort
DisplayPort
DVI-D
(DISPLAYPORT1)
(DISPLAYPORT1)
Netzkabel
DisplayPort-Kabel
Typ B
Netzkabel
Deutsch-7
Typ A
Typ A
Typ B
Abbildung C.1a
Netzkabel
DisplayPort-Kabel
DVI-Kabel*
HDMI-Kabel*
DVI-Kabel*
USB-Kabel
Abbildung C.3
1
1
1
