DE
Bedienungsanleitung

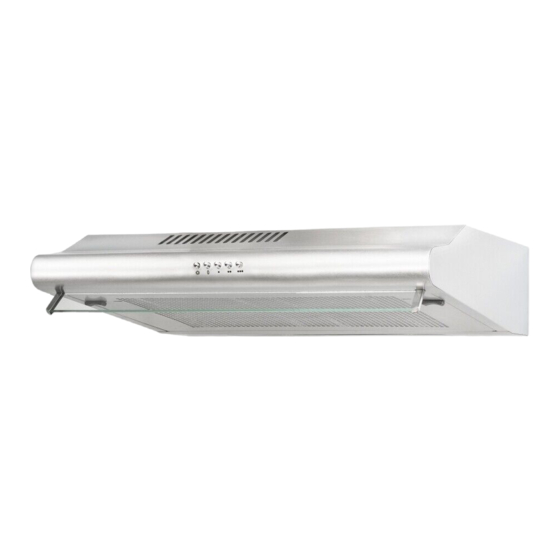

Dunstabzugshaube
UBH 10-2
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut
und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit
praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-
Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa
im Einsatz stehen.
UBH10-2
Version E1.3 DE 10/2014
Seite 1 / 24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit UBH 10-2
Inhaltszusammenfassung für exquisit UBH 10-2
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit- Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa...
-
Seite 2: Inhaltsverzeichnis
Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutsch- land +49 (0)2944 9716-791 oder besuchen unsere Website www.ggv-exquisit.de. Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bit- te haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstat-... -
Seite 3: Entsorgung Von Geräten
1 Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungs- vorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheit- liche Schäden durch Falschentsorgung vermieden werden. Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass die- ses Gerät nicht wie Haushaltsmüll zu behandeln ist. -
Seite 4: Warnung Stromschlaggefahr / Lebensgefahr
VORSICHT bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann! Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr WICHTIG bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann! Allgemeine Sicherheitshinweise Schalten Sie das Gerät nach Gebrauch immer aus. Schalten Sie im Notfall sofort die Sicherung aus. - Seite 5 keit könnte in elektrische Bauteile gelangen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb neh- men. Außer den in dieser Bedienungsanleitung beschriebenen Reini- gungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vor- genommen werden. HINWEIS Der Hersteller lehnt jegliche Haftung für Verletzungen und Schäden ab, die aus der Nichtbeachtung der Hinweise und Anleitungen zur Installation, Wartung und Bedie- nung der Dunstabzugshaube entstanden sind.
- Seite 6 WARNUNG Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultie- renden Gefahren verstehen.
-
Seite 7: Vorsicht Verbrühungsgefahr
Heiße Oberfläche! Verbrennungsgefahr und Brandgefahr Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt. Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann ge- fährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken. -
Seite 8: Bestimmungsgemässe Verwendung
3 Bestimmungsgemässe Verwendung Das Gerät ist für die Verwendung im Haushalt bestimmt. Jede darüber hinaus gehen- de Verwendung gilt als nicht bestimmungsgemäss. Wird das Gerät zweckentfremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Her- steller keine Haftung für eventuelle Schäden übernommen werden. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. -
Seite 9: Installation
Beschreibung (Abbildungsähnlich) 1 Lüfter 2 Gehäuse 3 Filter Bedienelemente Beleuchtungsschalter zum Ein- und Ausschalten der eingebauten Beleuch- tung Taster zum Ausschalten des Lüftermotors Taster 1 zum Einschalten der kleinsten Lüfterstufe Taster 2 zum Einschalten der mittleren Lüfterstufe Taster 3 zum Einschalten der höchsten Lüfterstufe 6 Installation WARNUNG Lebensgefahr / Stromschlaggefahr Vor der Montage unbedingt den Netzstecker ziehen oder die Sicherung... -
Seite 10: Abluftbetrieb
Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land gel- tenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen. Falschanschluss kann zur Zerstörung der Leistungselektronik führen. Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden. - Seite 11 Abzugswahl Folgende Betriebsarten sind möglich: A Abzug vertikal (Abluft) B Abzug horizontal (Abluft) für dieses Gerät nicht beschrieben; kein Abluftstutzen für hori- zontalen Abzug mitgeliefert. C Abzug kanallos (Umluft) Vertikaler Abzug Vertikal ist die übliche Position. Wenn Sie diese Betriebsart wählen, müssen Sie nur den Kanalausgang A öffnen.
- Seite 12 Diese Umluft-Abdeckklappe verhindert im eingesetzten Zustand, dass die Luft durch die vorderen Luftaustrittsöffnungen (Umluft) in den Raum zurück gewälzt wird. Die Luft kann nun über einen Abluftstutzen in den Abzugskanal aus dem Raum geleitet werden. Öffnen Sie den Filter. Eine Öffnung beim Lüftermotor zur Vorder- seite des Gerätes hin ist sichtbar.
-
Seite 13: Warnung Stromschlaggefahr
Montage WARNUNG Stromschlaggefahr Vor der Montage unbedingt den Netzstecker ziehen. VORSICHT Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, ein- schließlich der Brandschutzmaßnahmen. Falschanschluss kann zur Zerstörung der Leistungselektronik füh- ren. - Seite 14 -Technische Vorbereitung Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochmulden-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten: Elektroherde: 650mm Gasherde 700mm Maximalabstand 750mm Wenn die Dunstabzugshaube über einem Gasgerät eingebaut wird und die Monta- geanweisungen für die Gaskochmulde einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.
- Seite 15 1. Die Position der Dunstabzugshaube im Schrank markieren. Diese Markierungen an der Aufnahmestelle müssen mit den 4 Schlüsselloch-Öffnungen (Montageaufhän- gungen) auf der Oberseite der Dunstabzugshaube übereinstimmen. Die mitgelieferten 4 Schrauben am Schrank dort befestigen; noch nicht festziehen. Hinweis für Betriebsart Umluft Beachten Sie, dass die Dunstabzugshaube für die Betriebsart Umluft so angebracht wird, dass der kanallose Abzug (C) nicht abgedeckt ist, damit die gereinigte Luft ungehindert durch die Lüftungsöffnungen in den Raum ausströmt.
-
Seite 16: Betrieb
Sollte sich die Fläche im Schrank nicht für eine Installation der Dunstabzugs- haube eignen, installieren Sie die Abzugshaube an der Wand. 1. Die 2 Schrauben (mitgeliefert) mit den 2 Schlüsselloch-Öffnungen (Montageauf- hängungen) hinten an der Dunstabzugshaube fluchten und an der Wand befesti- gen. - Seite 17 Taster 1 - 3 zum Einstellen der Lüfterstufe Beim Betätigen der Taste "1" schaltet die Dunstabzugshaube ein und der Lüftermo- tor läuft nur langsam. Beim Betätigen der Taste "2" wird die Dunstabzugshaube eingeschaltet und der Lüf- termotor läuft bei mittlerer Geschwindigkeit. Beim Betätigen der Taste "3"...
-
Seite 18: Wartung Und Pflege
8 Wartung und Pflege VORSICHT Vor jeder Wartung und Pflege muss das Gerät ausgeschaltet und ab- gekühlt sein. Dazu den Netzstecker des Gerätes ziehen oder die Si- cherung der Hausinstallation ausschalten bzw. heraus schrauben. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruck- reiniger ist verboten! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. - Seite 19 Nach mehreren Reinigungsvorgängen kann sich die Farbe des Filters verändern. Dies ist ein ganz normaler Vorgang und kann nicht zum Austausch des Filters unter Garan- tie führen. Austausch des Aktivkohlefilters Im Allgemeinen müssen Aktivkohlefilter zumindest einmal jährlich ausgewechselt werden. Dieser Filter kann weder gewaschen noch wieder verwendet werden. Nur Originalfilter verwenden, die regelmäßig ausgetauscht werden müssen.
-
Seite 20: Reparaturen
9 Reparaturen WARNUNG Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs! 10 Kundendienst WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbe- dienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist. -
Seite 21: Garantiebedingungen
11 Garantiebedingungen Allgemein Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garan- tie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 22 der Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU- Landes. Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.
-
Seite 23: Technische Daten
12 Technische Daten Modell UBH 10-2 Tastschalter 4fach Elektrischer Anschluss 220-240 / 50 [V/Hz] Lampenleistung [W] 2x28 Abmessungen unverpackt : 140x595x500 HxBxT [mm] Nettogewicht [kg] EAN Nr. [Inox look] 4016572013153 Aktivkohlefilter, optional 1010035 Artikel Nr. 4016572007312 EAN Nr. *Technische Änderungen vorbehalten. -
Seite 24: Produktedatenblatt Dunstabzugshauben
14 Produktedatenblatt Dunstabzugshauben Delegierte Verordnung (EU) 65/2014 Marke Exquisit Modell UBH 10-2 Jährlicher Energieverbrauch kW/Jahr Energieeffizienzklasse ¹) Fluiddynamische Effizienz % FDE Hood Fluiddynamische Effizienzklasse ²) Beleuchtungseffizienz % LE Hood Klasse der Beleuchtungseffizienz ²) Fettabscheidegrad % GFE Hood Klasse für Fettabscheidegrad ²) Minimaler Luftstrom bei Normalbetrieb m³/h...
