Bedienungsanleitung

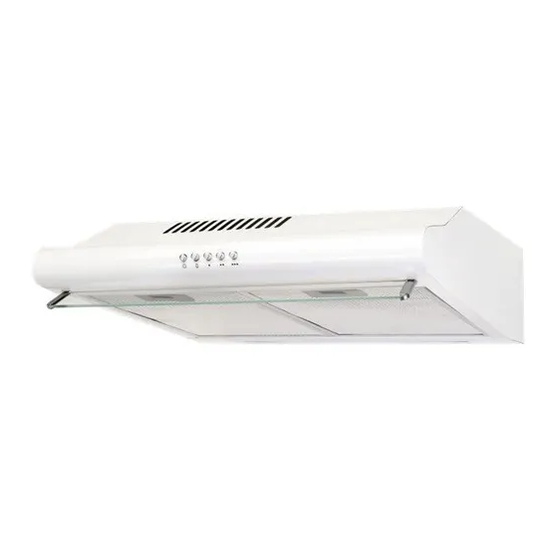

Dunstabzugshaube
UBH50ALW
Sehr geehrte Kundin, sehr geehrter Kunde,
Wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut
und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit
praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-
Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa
im Einsatz stehen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit UBH50ALW
Inhaltszusammenfassung für exquisit UBH50ALW
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde, Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit- Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa...
-
Seite 2: Inhaltsverzeichnis
Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutsch- land +49 (0)2944 9716-791 oder besuchen unsere Homepage www.ggv-exquisit.de. Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bit- te haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstat-... -
Seite 3: Entsorgung Von Geräten
Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen. 2.1 Erklärung der Sicherheitshinweise WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! UBH50ALW Version E1.2 DE 11/2014 Seite 3 / 24... -
Seite 4: Allgemeine Sicherheitshinweise
VORSICHT bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann! Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr WICHTIG bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann! 2.2 Allgemeine Sicherheitshinweise Schalten Sie das Gerät nach Gebrauch immer aus. Schalten Sie im Notfall sofort die Sicherung aus. - Seite 5 Gebrauch des Gerätes erklärt wurde. Ältere Kinder (ab 8 Jahre) können diese Geräte sicher benutzen, nachdem sie zuvor entsprechend beaufsichtigt wurden oder ihnen der entsprechende Gebrauch des Ge- rätes erklärt wurde. UBH50ALW Version E1.2 DE 11/2014 Seite 5 / 24...
- Seite 6 WARNUNG Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultie- renden Gefahren verstehen.
-
Seite 7: Vorsicht Verbrühungsgefahr
Das Gerät nur verpackt transportieren, um Personen und Sachschä- den zu vermeiden. Dunstabzugshaube nur mit eingesetzter Lampe betreiben. VORSICHT Verbrühungsgefahr Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Ver- brühungsgefahr entstehen kann! UBH50ALW Version E1.2 DE 11/2014 Seite 7 / 24... -
Seite 8: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung im Haushalt bestimmt. Jede darüber hinaus gehen- de Verwendung gilt als nicht bestimmungsgemäß. Wird das Gerät zweckentfremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Her- steller keine Haftung für eventuelle Schäden übernommen werden. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. -
Seite 9: Installation
Gas oder anderen Brennstoffen betrieben werden. Unbedingt die Vorschrift zum Ablassen der Luft beachten. Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land gel- UBH50ALW Version E1.2 DE 11/2014 Seite 9 / 24... -
Seite 10: Abluftbetrieb
tenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen. Falschanschluss kann zur Zerstörung der Leistungselektronik führen. Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden. ... - Seite 11 Gerüche müssen Filter verwendet werden. Diese Filter müssen regelmäßig gereinigt und ausgewechselt werden, siehe „War- tung und Pflege“. Auswahl Betriebsart im Lüfter Im Lieferumfang ist ein Auswahlelement enthalten, die Umluft-Abdeckklappe (recircula- tion flap). UBH50ALW Version E1.2 DE 11/2014 Seite 11 / 24...
- Seite 12 Diese Umluft-Abdeckklappe verhindert im eingesetzten Zustand, dass die Luft durch die vorderen Luftaustrittsöffnungen (Umluft) in den Raum zurück gewälzt wird. Die Luft kann nun über einen Abluftstutzen in den Abzugskanal aus dem Raum geleitet werden. Öffnen Sie den Filter. Eine Öffnung beim Lüftermotor zur Vorder- seite des Gerätes hin ist sichtbar.
-
Seite 13: Warnung Stromschlaggefahr
Für die Abluftführung sind grundsätzlich die behördlichen Vorschrif- ten einzuhalten. Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feue- rungsstätten wie Kohl- oder Ölöfen und Gas- Thermen im selben Raum, bestimmten Einschränkungen. -Abmessungen Gerät UBH50ALW Version E1.2 DE 11/2014 Seite 13 / 24... - Seite 14 -Elektroanschluss Das Typenschild befindet sich hinter dem Filter. Zum Öffnen der Haube den Ver- schluss der Filterschiene nach hinten schieben und den Filter vorsichtig entneh- men. -Technische Vorbereitung Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochmulden-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten: Elektroherde: 650mm Gasherde...
- Seite 15 Diese befinden sich unmittelbar vor bzw. unter den Schlüsselloch- Öffnungen der Montageaufhängungen. Hinweis Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen be- finden. UBH50ALW Version E1.2 DE 11/2014 Seite 15 / 24...
-
Seite 16: Betrieb
Hinweis Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.). -Einbauschritte Wandmontage Sollte sich die Fläche im Schrank nicht für eine Installation der Dunstabzugs- haube eignen, installieren Sie die Abzugshaube an der Wand. - Seite 17 Den runden Aktivkohlefilter auf die Stifte des Luftförderers (sie sehen aus wie Plastiknasen) drücken und im Uhrzeigersinn drehen bis es einrastet. Die Schiene mit dem mitgelieferten Filter wieder einsetzen. Der Aktivkohlefilter ist optional und kann beim Kundendienst bestellt werden. UBH50ALW Version E1.2 DE 11/2014 Seite 17 / 24...
-
Seite 18: Wartung Und Pflege
8 Wartung und Pflege VORSICHT Vor jeder Wartung und Pflege muss das Gerät ausgeschaltet und ab- gekühlt sein. Dazu den Netzstecker des Gerätes ziehen oder die Si- cherung der Hausinstallation ausschalten bzw. heraus schrauben. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruck- reiniger ist verboten! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. - Seite 19 Verbrennungsgefahr! Das Leuchtmittel nicht mit einer Wärmeisolierung oder anderem Material abdecken. Leuchtmitteldaten: 220-240V, max. 2 x 28W, Fassung E14 Zum Auswechseln des Leuchtmittels die Dunstabzugshaube öffnen. Defektes Leuchtmittel ersetzen. Haube wieder schließen. UBH50ALW Version E1.2 DE 11/2014 Seite 19 / 24...
-
Seite 20: Reparaturen
9 Reparaturen WARNUNG Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs! 10 Kundendienst WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbe- dienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist. -
Seite 21: Garantiebedingungen
11 Garantiebedingungen Allgemein Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garan- tie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 22 einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU- Landes. Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedin- gungen erbracht.
-
Seite 23: Technische Daten
Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind. Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformi- tätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden. *Technische Änderungen vorbehalten. UBH50ALW Version E1.2 DE 11/2014 Seite 23 / 24... - Seite 24 Produktedatenblatt Dunstabzugshauben Delegierte Verordnung (EU) 65/2014 Marke Exquisit Modell UBH 50 ALW Jährlicher Energieverbrauch 65,5 kW/Jahr Energieeffizienzklasse ¹) Fluiddynamische Effizienz % FDE Hood Fluiddynamische Effizienzklasse ²) Beleuchtungseffizienz % LE Hood Klasse der Beleuchtungseffizienz ²) Fettabscheidegrad % GFE 60,1 Hood Klasse für Fettabscheidegrad ²)
