INSTALLATION
3

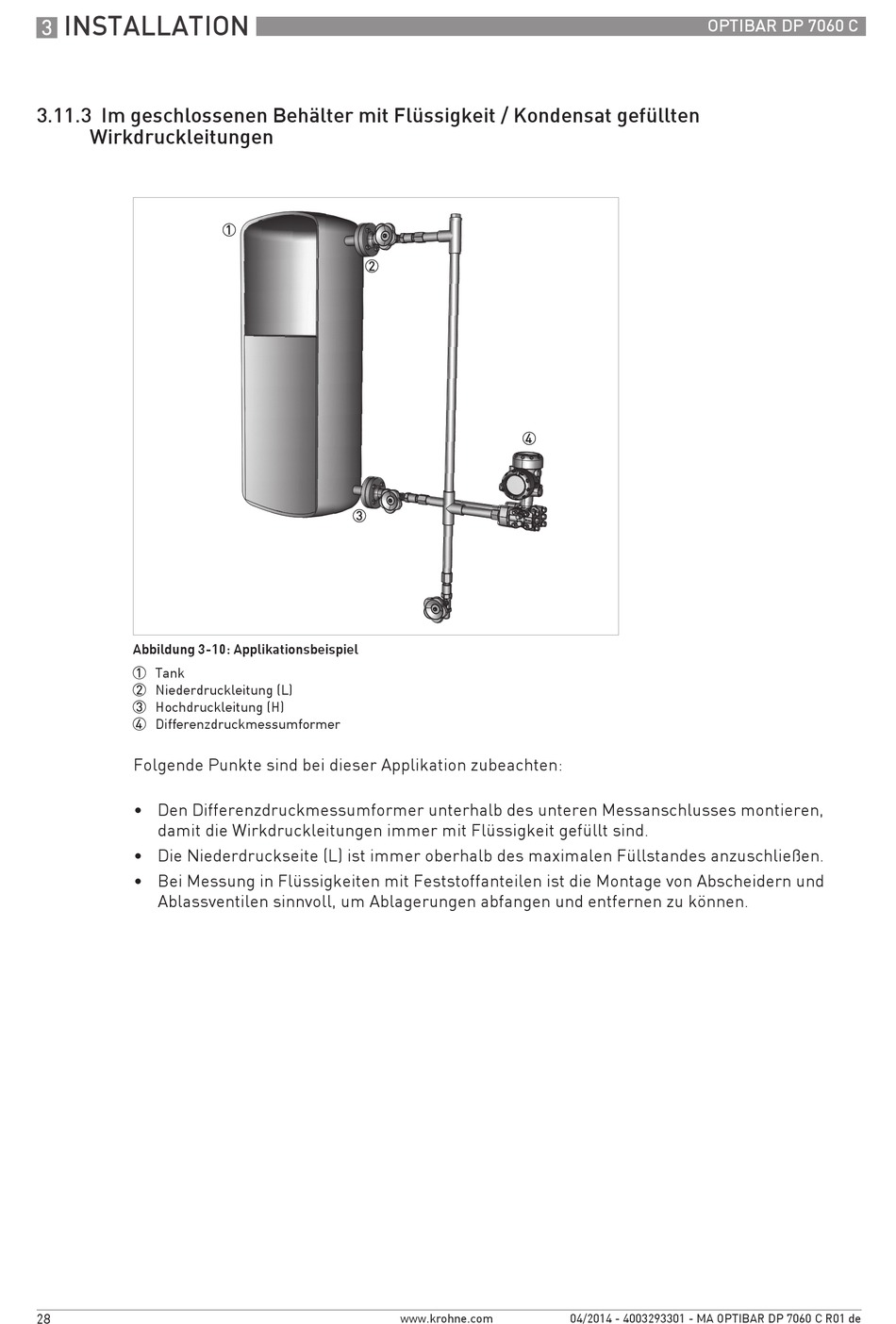

3.11.3 Im geschlossenen Behälter mit Flüssigkeit / Kondensat gefüllten
Wirkdruckleitungen
Abbildung 3-10: Applikationsbeispiel
1 Tank
2 Niederdruckleitung (L)
3 Hochdruckleitung (H)
4 Differenzdruckmessumformer
Folgende Punkte sind bei dieser Applikation zubeachten:
• Den Differenzdruckmessumformer unterhalb des unteren Messanschlusses montieren,
damit die Wirkdruckleitungen immer mit Flüssigkeit gefüllt sind.
• Die Niederdruckseite (L) ist immer oberhalb des maximalen Füllstandes anzuschließen.
• Bei Messung in Flüssigkeiten mit Feststoffanteilen ist die Montage von Abscheidern und
Ablassventilen sinnvoll, um Ablagerungen abfangen und entfernen zu können.
28
www.krohne.com
OPTIBAR DP 7060 C
04/2014 - 4003293301 - MA OPTIBAR DP 7060 C R01 de
