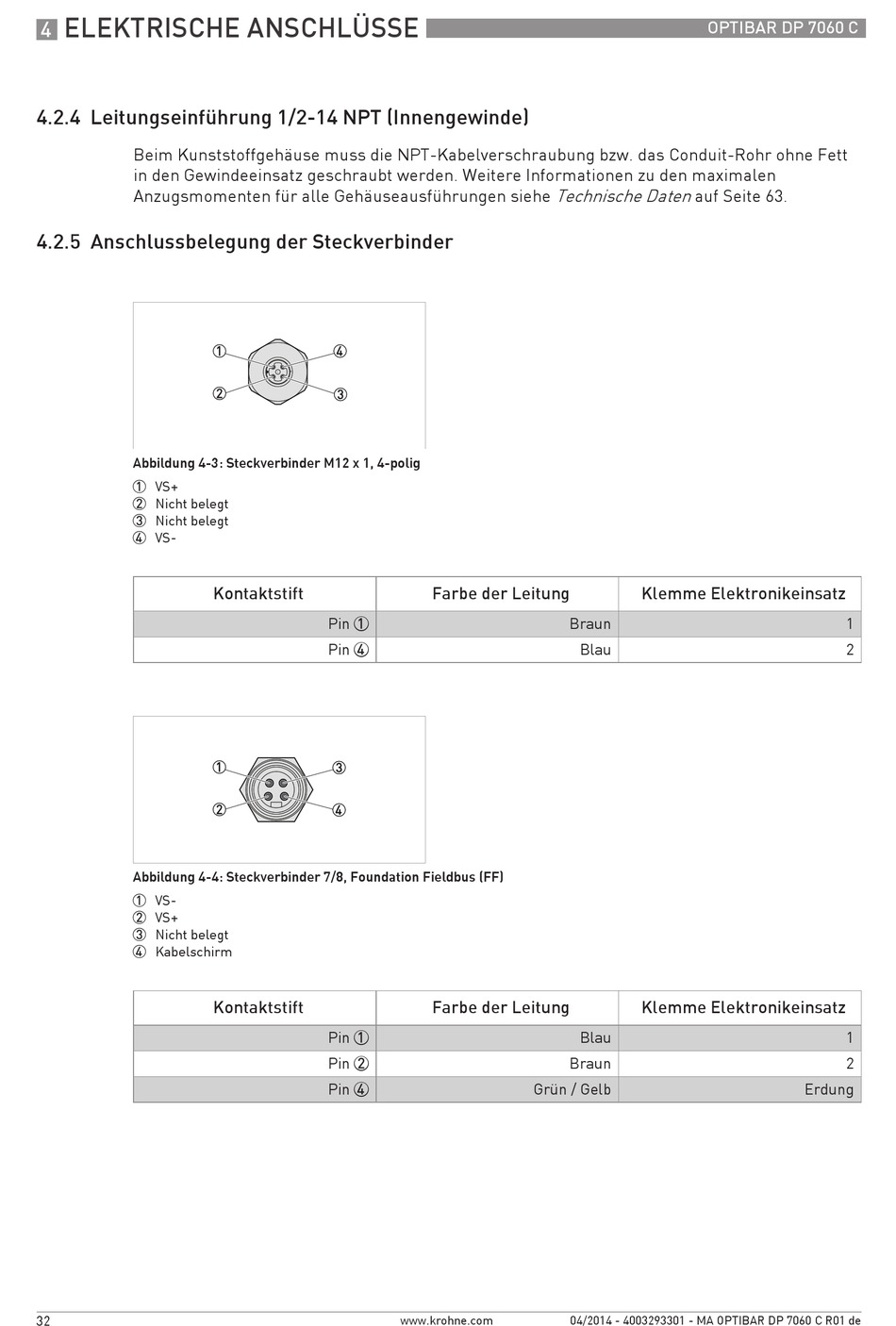

ELEKTRISCHE ANSCHLÜSSE
4
4.2.4 Leitungseinführung 1/2-14 NPT (Innengewinde)
Beim Kunststoffgehäuse muss die NPT-Kabelverschraubung bzw. das Conduit-Rohr ohne Fett
in den Gewindeeinsatz geschraubt werden. Weitere Informationen zu den maximalen
Anzugsmomenten für alle Gehäuseausführungen siehe
4.2.5 Anschlussbelegung der Steckverbinder
Abbildung 4-3: Steckverbinder M12 x 1, 4-polig
1 VS+
2 Nicht belegt
3 Nicht belegt
4 VS-
Abbildung 4-4: Steckverbinder 7/8, Foundation Fieldbus (FF)
1 VS-
2 VS+
3 Nicht belegt
4 Kabelschirm
32
Kontaktstift
Pin 1
Pin 4
Kontaktstift
Pin 1
Pin 2
Pin 4
Technische Daten
Farbe der Leitung
Braun
Farbe der Leitung
Braun
Grün / Gelb
www.krohne.com
OPTIBAR DP 7060 C
auf Seite 63.
Klemme Elektronikeinsatz
Blau
Klemme Elektronikeinsatz
Blau
04/2014 - 4003293301 - MA OPTIBAR DP 7060 C R01 de
1
2
1
2
Erdung
