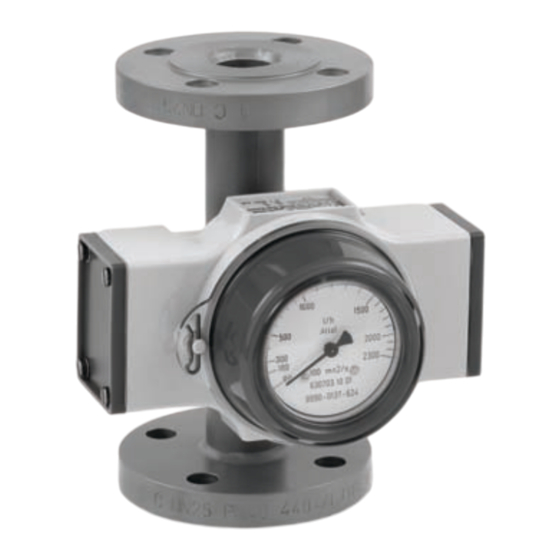

- Seite 1 DW 18 SERIE DW 18 SERIE DW 18 SERIE DW 18 SERIE Zusatzanleitung Zusatzanleitung Zusatzanleitung Zusatzanleitung Mechanisches Durchflusskontrollgerät Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen © KROHNE 03/2012 - 4001528301 - AD ATEX DW181-184 R01 de...
-
Seite 2: Inhaltsverzeichnis
INHALT DW 18 SERIE 1 Allgemeine Sicherheitsinformationen 1.1 Gültigkeitsbereich ......................3 1.2 Gerätebeschreibung ......................3 1.3 Richtlinien und Zulassungen.................... 3 1.4 Gerätekategorien......................4 1.4.1 Ex c-zugelassene Geräte ......................4 1.4.2 Ex ia-zugelassene Geräte ....................... 4 1.4.3 Ex d- / Ex tb-zugelassene Geräte ................... 4 1.4.4 Definitionen von Gerätekategorien.................. -
Seite 3: Allgemeine Sicherheitsinformationen
Handbuch für die Durchflusskontrollgeräte der Baureihe DW 18. Falls Sie nicht über diese Dokumente verfügen, wenden Sie sich bitte an die nächste Vetriebsniederlassung oder laden Sie sie von der Website unter www.krohne.com herunter. WARNUNG! Die Installation, Inbetriebnahme und Wartung darf nur von "im Explosionsschutz geschultem Personal"... -
Seite 4: Gerätekategorien
ALLGEMEINE SICHERHEITSINFORMATIONEN DW 18 SERIE 1.4 Gerätekategorien 1.4.1 Ex c-zugelassene Geräte Ex c-zugelassene Geräte besitzen keine Schalter. Sie sind lediglich mit einer Anzeige ausgestattet. Die Ex c-zugelassenen Geräte eignen sich für die Verwendung in explosionsgefährdeten Bereichen aller brennbaren Stoffe der Gerätegruppe IIC. Sie sind für Anwendungen zertifiziert, die Betriebsmittel der Kategorie 1 G (Gase, Dämpfe oder Dunst) oder 1 D (Staub) erfordern,... -
Seite 5: Definitionen Von Gerätekategorien
ALLGEMEINE SICHERHEITSINFORMATIONEN DW 18 SERIE 1.4.4 Definitionen von Gerätekategorien Kategorie 1 Kategorie 1 Kategorie 1 Kategorie 1 Das Gerät wird in explosionsgefährdeten Bereichen installiert, die Betriebsmittel der Kategorie 1 G oder 1 D erfordern. Kategorie 1/2 Kategorie 1/2 Kategorie 1/2 Kategorie 1/2 Das Schaltergehäuse wird in explosionsgefährdeten Bereichen installiert, die Betriebsmittel der... -
Seite 6: Typenschilder
ALLGEMEINE SICHERHEITSINFORMATIONEN DW 18 SERIE 1.6 Typenschilder INFORMATION! Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 1.6.1 ATEX-Typenschilder Abbildung 1-1: Ex c-Typenschild 1 Kennziffer der ATEX-Zertifizierungsbehörde 2 Baujahr 3 Gasgruppe, Betriebsmittelzulassungskategorie (explosionsfähige Atmosphäre - Gas oder Staub), Geräteschutzarten,... - Seite 7 ALLGEMEINE SICHERHEITSINFORMATIONEN DW 18 SERIE Abbildung 1-3: Ex d-Typenschild 1 Code des Schalters 2 Baujahr 3 Kennziffer der ATEX-Zertifizierungsbehörde 4 Gasgruppe, Betriebsmittelzulassungskategorie (explosionsfähige Atmosphäre - Gas), Geräteschutzarten einschließ- lich Gerätegruppen, Temperaturklassen (T6...T3) und Geräteschutzniveau 5 Gasgruppe, Betriebsmittelzulassungskategorie (explosionsfähige Atmosphäre - Staub), Geräteschutzarten ein- schließlich Gerätegruppen, maximale Oberflächentemperatur, Geräteschutzniveau und Schutzart (sofern die ange-...
-
Seite 8: Andere Schilder
ALLGEMEINE SICHERHEITSINFORMATIONEN DW 18 SERIE 1.6.2 Andere Schilder PLASTIC PARTS WARNING: POTENTIAL ELECTROSTATIC HAZARD SEE INSTRUCTIONS Abbildung 1-4: ESD-Warnaufkleber (unter dem Typenschild des Geräts) 1 Text: Kunststoffteile 2 Text: Warnung! Gefahr elektrostatischer Entladung – siehe Anleitung Sonderbedingungen zur sicheren Verwendung Für weitere Informationen, siehe... -
Seite 9: Installation
INSTALLATION DW 18 SERIE 2.1 Sonderbedingungen zur sicheren Verwendung WARNUNG! Wenn Sie das Gerät installieren, halten Sie sich bitte an die Bedingungen in der EG- Baumusterprüfbescheinigungdem. Diese Bedingungen beinhalten: Die Sonderbedingungen zur sicheren Verwendung. • Die grundlegenden Gesundheits- und Sicherheitsanforderungen. -
Seite 10: Betriebsbedingungen: Umgebungstemperatur Und Prozesstemperatur
INSTALLATION DW 18 SERIE 2.2 Betriebsbedingungen: Umgebungstemperatur und Prozesstemperatur Die zulässige Umgebungstemperatur und die entsprechende Flanschtemperatur für das Gerät hängen von der Gerätekategorie, dem Geräteschutzniveau (EPL) und den Temperaturklassen ab, die auf dem Typenschild angegeben sind. Die Gerätekategorie, das Geräteschutzniveau und die Temperaturklasse geben die Umgebungstemperatur und die damit in Verbindung stehenden Flanschtemperaturbereiche für... -
Seite 11: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE DW 18 SERIE 3.1 Allgemeine Hinweise WARNUNG! • Verwenden Sie die passenden Kabelverschraubungen für die Kabeleinführungsöffnungen im Gehäuse. Wenn die Umgebungstemperatur >70 C / >158 F ist, verwenden Sie hitzebeständige Kabel, • ° ° Kabelverschraubungen und Kabeleinführungsstopfen, die für den dauerhaften Betrieb... -
Seite 12: Elektrische Schaltbilder
ELEKTRISCHE ANSCHLÜSSE DW 18 SERIE 3.3.3 Elektrische Schaltbilder Abbildung 3-1: Elektrische Schaltbilder für Ex ia-zugelassene Betriebsmittel (Schalter-Optionen) 1 K1: 1 × Schließer (NO) 2 K1: 1 × Öffner (NC) 3 K2: 2 × Schließer 4 K2: 2 × Öffner 5 K2: 1 × Schließer und 1 × Öffner 6 K2: 1 ×... -
Seite 13: Ex D / Ex Tb-Betriebsmittel
ELEKTRISCHE ANSCHLÜSSE DW 18 SERIE 3.4 Ex d / Ex tb-Betriebsmittel 3.4.1 Allgemeine Hinweise GEFAHR! Öffnen Sie das Gehäuse nicht bei eingeschaltetem Gerät. 3.4.2 Anschluss der elektrischen Leitungen INFORMATION! Kabeleinführungen werden auf Kundenwunsch mitgeliefert. Wenn Sie die Kabeleinführungen selbst bereitstellen, müssen diese der Schutzart IP≥65 (EN 60529) entsprechen. -
Seite 14: Inbetriebnahme
INBETRIEBNAHME DW 18 SERIE Führen Sie eine Inbetriebnahmeprüfung durch: • Sind die medienberührten Teile (Dichtung, Messrohr und Messscheibe) korrosionsbeständig gegenüber dem Produkt im Tank? • Stimmen die auf dem Typenschild angegebenen Informationen mit der Anwendung überein? www.krohne.com 03/2012 - 4001528301 - AD ATEX DW181-184 R01 de... -
Seite 15: Service
SERVICE DW 18 SERIE 5.1 Regelmäßige Wartung GEFAHR! Vergewissern Sie sich, dass bei den Wartungsarbeiten die Anforderungen gemäß EN 60079-17 erfüllt sind: Explosionsfähige Atmosphäre - Teil 17: Prüfung und Instandhaltung elektrischer Anlagen. 5.2 Rückgabe des Geräts an den Hersteller 5.2.1 Allgemeine Informationen Dieses Gerät wurde sorgfältig hergestellt und getestet. -
Seite 16: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
SERVICE DW 18 SERIE 5.2.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts Firma: Adresse: Abteilung: Name: Tel. Nr.: Fax Nr.: Kommissions- bzw. Serien-Nr. des Herstellers: Gerät wurde mit dem folgenden Messstoff betrieben: Dieser Messstoff ist: Wasser gefährdend giftig ätzend brennbar Wir haben alle Hohlräume des Gerätes auf Freiheit von diesen Stoffen geprüft. -
Seite 17: Notizen
NOTIZEN DW 18 SERIE 03/2012 - 4001528301 - AD ATEX DW181-184 R01 de www.krohne.com... - Seite 18 NOTIZEN DW 18 SERIE www.krohne.com 03/2012 - 4001528301 - AD ATEX DW181-184 R01 de...
