Standard-Elektronikeinheit IFC 090-EEx

Die Feldstromleitungen, die in den Anschlussraum des Messumformers IFC 090-EEx hinein-
geführt werden (Hilfsenergie, Stromausgang und Binärausgänge), sind nicht eigensicher. Beim
Anschluss externer Geräte an die Signalausgänge muss auch die Verkabelung den Anforder-
ungen der entsprechenden Schutzart des Anschlussraumes (Standard: Erhöhte Sicherheit "e",
Optional: Druckfeste Kapselung "d") gemäß der jeweiligen internationalen oder nationalen Norm
(z. B. EN 60079-14) genügen.

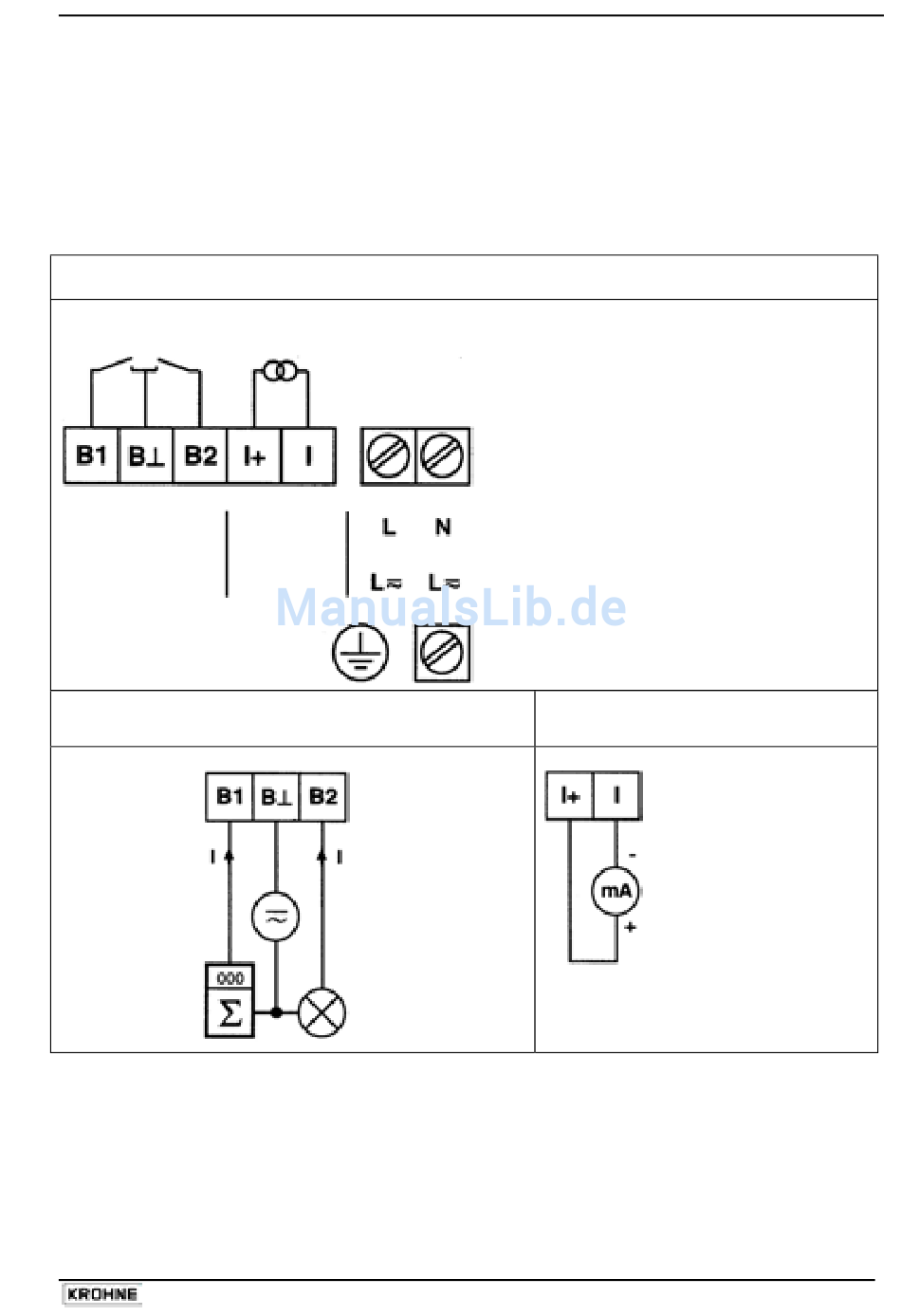

Klemmenanordnung im Anschlussraum
Puls- und Statusausgänge
oder Steuereingänge
Binär--
ausgänge
Passiver Puls-/Statusausgang
I ≤ 150 mA
elektronischer
oder elektro-
mechanischer
Zähler
Hinweis:
Die Binärausgänge (Klemmen B1, B⊥ und B2) können nur als passive Ausgänge, der
Stromausgang (Klemmen I+ und I) nur als aktiver Ausgang konfiguriert werden.
Bei Hilfsenergieversorgungen mit einer Nennspannung zwischen 100 und 230 Vac muss der
Schutzleiter immer an die mit dem Symbol für Schutzerde gekennzeichnete Klemme M5 ange-
schlossen werden, der in die Aluminiumtrennwand des Messumformergehäuses eingepresst ist.
Für die Hilfsenergieversorgung mit 24 Vac/dc kann der Schutzleiter angeschlossen werden, jedoch
ist dies für die Sicherheit des Durchflussmessers nicht zwingend erforderlich. Die Klemmen-
anordnung ist oben dargestellt.
Strom-
ausgang
I ≤ 150 mA
U
ext
z. B.
Signal-
anzeige
ALTOFLUX IFC 090 F-EEx und ALTOFLUX IFC 090 F/i-EEx
100-240 V AC / 48-63 Hz
24 V AC/DC
PE
FE
Aktiver Stromausgang
≤ 32 V DC
≤ 24 V AC
Schutzleiter
Funktionserde
≤ 500 Ω
R
i
