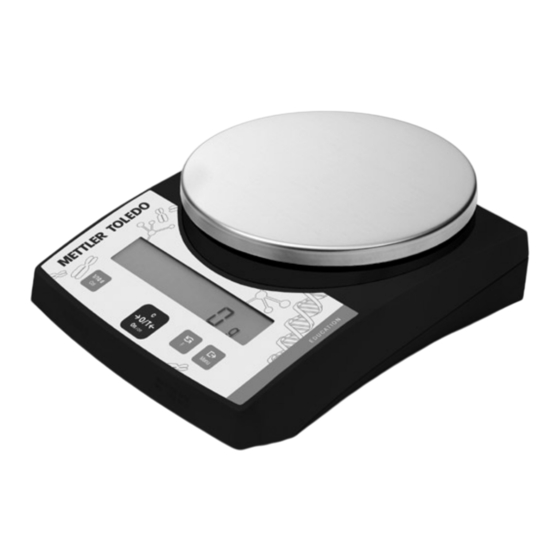

- Seite 1 Bedienungsanleitung METTLER TOLEDO EL – Education Waagenlinie • Analyse und Präzision • Portable www.mt.com/classic...
- Seite 2 Kurzbedienungsanleitung Taste kurz drücken Taste lange drücken, bis die gewünschte Anzeige erscheint ▼ automatischer Ablauf Freier Newton Faktor / Einschalten Recall / Gewichtswert wählbarer Anzeigeschritt* abrufen* 0. 0 0 g 17. 8 9 g 88888888 26. 7 2 g ▼ F FAC ŸÖ...
-
Seite 3: Inhaltsverzeichnis
Wägen ............9 Anhang ............26 3.1 Ein-/Ausschalten ..........9 3.2 Einfaches Wägen ..........9 7.1 Ausdruckbeispiele mit METTLER TOLEDO Druckern RS-P26 und LC-P45 ........... 26 3.3 Schnelleres Wägen mit reduzierter Ablesbarkeit ..9 7.2 Was ist, wenn...? ..........27 3.4 Tarieren ............... 9 7.3 Wartung und Reinigung ........ -
Seite 4: Kennenlernen Der El Waagenlinie
Kennenlernen der EL Waagenlinie 1 Kennenlernen der EL Waagenlinie 1.1 Allgemeines Leistungsumfang • Die EL Waagenlinie reicht von hochauflösenden Analysenwaagen mit einer Ables- EL-Analyse barkeit von 0,1 mg bis hin zu Präzisions- und Portablewaagen mit einer Ablesbarkeit von 0,001 g bis 1 g. Die Wägebereiche reichen von 120 g bis 6.2 kg. EL-Präzision •... -
Seite 5: Übersicht Über Die Tastenfunktionen
Kennenlernen der EL Waagenlinie 1.3 Übersicht über die Tastenfunktionen Die Waagen verfügen über zwei Bedienebenen: den Wägemodus und das Menü. Je nach Bedienebene und Dauer des Tasten- drucks haben die Tasten eine unterschiedliche Bedeutung. Funktion der Tasten im Wägemodus kurzer Tastendruck langer Tastendruck Wägemodus 1/10d... -
Seite 6: Inbetriebnahme
Bereichen betrieben werden. • Vor Anschluss des Netzadapters prüfen, ob der aufgedruckte Spannungswert mit der örtlichen Netzspannung übereinstimmt. Wenn dies nicht der Fall ist, kontaktieren Sie bitte Ihre lokale METTLER TOLEDO Vertretung. • Waagen nur in trockener Umgebung verwenden. •... - Seite 7 Inbetriebnahme Vorbereitung für Unterflurwägungen Für Unterflurwägungen ist der entsprechende Deckel auf der Waagenunterseite zu entfernen (Achtung: Die Waage ohne Konusschutz nur auf die Seite und nicht auf den Kopf legen!). Die Gehängedurchführung ist jetzt für Unterflurwägungen zugänglich. Diebstahlsicherung Modelle der Baureihe EL sind mit einer Halterung für die Diebstahlsicherung aus- gerüstet (siehe unter Zubehör Kapitel 6.4).
-
Seite 8: Justieren (Kalibrieren)
Inbetriebnahme 2.4 Justieren (Kalibrieren) Um präzise Wägeergebnisse zu erhalten, muss die Waage auf die Erdbeschleuni- gung am Aufstellort abgeglichen werden. Justieren ist notwendig • bevor mit der Waage zum ersten Mal gearbeitet wird • im Wägebetrieb in regelmässigen Abständen • nach einem Standortwechsel Um genaue Resultate zu erhalten, muss die Waage 60 Minuten vor dem Justieren eingeschaltet sein, damit die Betriebstemperatur erreicht ist. -
Seite 9: Wägen
Wägen 3 Wägen 3.1 Ein-/Ausschalten Einschalten ➞ Waagschale entlasten und die Taste «On» kurz drücken. Die Waage führt einen Anzeigetest durch (sämtliche Segmente der Anzeige leuchten kurz auf). 88888888 Bei Nullanzeige ist die Waage betriebsbereit. ▼ 0. 0 0 g Ausschalten ▼... -
Seite 10: Menü
Menü 4 Menü 4.1 Übersicht Im Menü können Sie die Wägeeinheit ändern, weitere Funktionen anwählen und diverse Einstellungen vornehmen. Die Beschrei- bung der einzelnen Menüpunkte finden Sie im Kapitel 4.3. -
Seite 11: Menü-Bedienung
Wägen 4.2 Menü-Bedienung Einstieg ins Menü Im Wägemodus die Taste «Menu» gedrückt halten, bis “Menu” in der Anzeige er- 0. 0 1 g Menu scheint. Taste loslassen, der 1. Menüpunkt wird angezeigt. ŸÖENU ▼ rESEt Menüpunkte anwählen Mit der Taste «±» lassen sich die einzelnen Menüpunkte mit den aktuellen Einstel- rESEt ±... - Seite 12 Menü 4.3.2 Justierung (2. Menüpunkt) (EL-IC models only) In diesem Menüpunkt kann gewählt werden, ob Sie die Waage mit dem internen oder mit einem externen Justiergewicht justieren wollen. CAL int Justierung mit internem Justiergewicht (Werkseinstellung) CAL E Justierung mit externem Justiergewicht CAL int “...
-
Seite 13: Automatische Abschaltung
Menü 4.3.5 Wägeeinheit 1 (5. Menüpunkt “UNIT 1”) Die Waage kann je nach Anforderung mit den folgenden Einheiten arbeiten: Einheit Umrechnungsfaktor Bemerkung Unit 1 g Gramm Werkseinstellung “ Kilogramm 1 kg = 1000 g nicht bei 0.1 mg und 1 mg Waagen Unit 1 kg mg Milligramm 1 mg = 0,001 g... - Seite 14 Sie im “Reference Manual MT-SICS B-S/L/L-S Waagen 11780447” (nur in Englisch erhältlich), das Sie bei Ihrer S. PŸÖ METTLER TOLEDO-Vertretung bestellen können oder ab dem Internet (www.mt.com/sics-classic) heruntergeladen werden kann. Weitere Informationen finden Sie im Kapitel 6.3.
- Seite 15 Menü 4.3.11 Baudrate (11. Menüpunkt / siehe auch Legende Kapitel 4.1) Hinweis: Dieser Menüpunkt ist nur verfügbar, wenn im 8. Menüpunkt (“Peripheriegerät”) die Einstellung “Printer” oder “Host” gewählt wurde! Die Baudrate (Datenübertragungsrate) bestimmt die Geschwindigkeit der Übertra- gung über die serielle Schnittstelle. Die Einheit ist Baud (1 Baud (bd) = 1 Bit/Se- bd 2400 “...
-
Seite 16: Funktionen
Funktionen 5 Funktionen Unter den Funktionen gespeicherte Einstellungen und Werte bleiben erhalten, bis sie neu gesetzt oder eine andere Funktion gewählt werden. Mit der Taste «C» kann der jeweilige Vorgang abgebrochen werden. 5.1 Recall / Gewichtswert abrufen Voraussetzung Im Menü muss die Funktion “rEcALL” aktiviert sein (Kapitel 4). 0. -
Seite 17: Wägen Mit Freiem Newton Faktor Und / Oder Wählbarem Anzeigeschritt
Funktionen Umschalten zwischen Prozentwägen und Gewichtsanzeige ➞ Wägegut auflegen. 101. 6 0 Das Gewicht der Probe wird in Prozent, bezogen auf das Sollgewicht, angezeigt. 150. 8 8 g “ ➞ Taste «“» Drücken. Das Gewicht wird angezeigt. ➞ Zurück zur Anzeige in Prozent: Taste «“» erneut drücken. 101. - Seite 18 Funktionen Voraussetzung Im Menü muss die Funktion “F FAC M” oder “F FAC d” aktiviert sein (Kapitel 4). Eingabe des freien Newton Faktors und / oder der Anzeigeschritte 17. 8 9 g ➞ Die Taste «F» gedrückt halten, bis “F FAC M” oder “F FAC d” in der Anzeige erscheint.
-
Seite 19: Technische Daten, Optionen, Zubehör
Technische Daten, Optionen, Zubehör 6 Technische Daten, Optionen, Zubehör 6.1 Technische Daten Schutzgrad Standardausrüstung der Waagenlinie EL • Geschützt gegen Staub und Wasser • Länderspezifisches Netzgerät • Verschmutzungsgrad: 2 100–240 VAC/50–60 Hz, 0.3 A • Überspannungskategorie: Klasse II 12 VDC, 0.84 A •... - Seite 20 Technische Daten, Optionen, Zubehör EL – Analyse “mg” Analyse “mg” “mg” EL203-IC EL203 EL303-IC EL303 EL403-IC EL403 Höchstlast 220 g 220 g 320 g 320 g 420 g 420 g Ablesbarkeit 0.001 g 0.001 g 0.001 g 0.001 g 0.001 g 0.001 g Wiederholbarkeit (sd) 0.001 g...
- Seite 21 Technische Daten, Optionen, Zubehör EL – Portable EL202 EL302 EL402 EL602 Höchstlast 220 g 320 g 420 g 620 g Ablesbarkeit 0.01 g 0.01 g 0.01 g 0.01 g Wiederholbarkeit (sd) 0.01 g 0.01 g 0.01 g 0.01 g Linearität 0.02 g 0.02 g 0.02 g...
-
Seite 22: Rs232C Schnittstelle
Waagen-Funktionen auch als entsprechende Befehle über die Datenschnittstelle zur Verfügung. Die neu lancierten Waagen von METTLER TOLEDO unterstützen den standardisierten Befehlssatz “METTLER TOLEDO Standard Interface Command Set” (MT-SICS). Die zur Verfügung stehenden Befehle sind abhängig von der Funktionalität der Waage. - Seite 23 Technische Daten, Optionen, Zubehör Die unten aufgeführten MT-SICS Befehle sind eine Auswahl der zur Verfügung stehenden Befehle. Weitere Befehle und In- formationen entnehmen Sie bitte dem Bedienungshandbuch “MT-SICS für B-S/L/L-S Waagen 11780447”, das Sie unter www.mt.com/sics-classic aus dem Internet herunterladen können. S –...
-
Seite 24: Zubehör
Netzgerät Universal (EU, USA, AU, UK) 11120270 • Zweitanzeige mit Switchbox 12120057 100–240 VAC/50–60 Hz, 0.3 A 12 VDC, 0.84 A Schnittstelle RS232 Schnittstelle muss ab Werk eingebaut werden. Nachträglich ist dies nur durch eine METTLER TOLEDO Servicevertretung möglich. RS232 Schnittstelle notwendig... -
Seite 25: Masszeichnungen (In Mm)
Technische Daten, Optionen, Zubehör 6.5 Masszeichnungen (in mm) EL-Portable EL-Präzision 335.2 224.4 EL-Analyse mit “0,1” mg Windschutz EL-Analyse mit “mg” Windschutz 335.2 335.2... -
Seite 26: Anhang
Anhang 7 Anhang 7.1 Ausdruckbeispiele mit METTLER TOLEDO Druckern RS-P26 und LC-P45 Funktion: Justieren Funktion: List Funktion: Überprüfung der Hinweise Ausdruck der aktuellen Kalibrierung (Justierung) Hinweise zu den Funkti- -BALANCE CALIBRATION- 04.07.2006 09:50:12 mit externem Gewicht.. Waageneinstellung onen, die über den Drucker Nur bei LC-P45 möglich. -
Seite 27: Was Ist, Wenn
➞ Gefordertes Justiergewicht auflegen. Error 2 Referenzgewicht (Prozentwägung) ➞ Referenzgewicht erhöhen. Error 3 zu klein Interner Fehler ➞ METTLER TOLEDO Kundendienst Error 4 benachrichtigen. Falsche oder fehlende Waagschale oder ➞ Richtige beziehungsweise leere 0. 0 00 g Waagschale ist nicht leer Waagschale aufsetzen. -
Seite 28: Wartung Und Reinigung
7.3 Wartung und Reinigung Service Eine regelmässige Wartung Ihrer Waage durch einen Servicetechniker verlängert die Lebensdauer des Gerätes. Fragen Sie nach den Servicemöglichkeiten bei Ihrer METTLER TOLEDO-Vertretung. Reinigung Reinigen Sie die Waagschale, den Windschutz (je nach Modell) und das Gehäuse Ihrer Waage hin und wieder mit einem feuchten Lappen. -
Seite 29: Konformitätserklärung
Die Unterzeichnenden erklären im Namen der Firma Mettler-Toledo AG Im Langacher CH-8606 Greifensee dass die Waagen der Reihe METTLER TOLEDO EL… / EL…-IC auf die sich diese Erklärung bezieht (Seriennummer auf dem Produkt) die nachstehenden EG-Richtlinien (einschliesslich aller zutreffenden Änderungen) erfüllen: 73/23/EEC Niederspannungsrichtlinie 89/336/EEC Elektromagnetische Verträglichkeit... - Seite 30 Leer...
- Seite 31 Leer...
- Seite 32 Für eine gute Zukunft Ihres METTLER TOLEDO Produktes: METTLER T0LEDO Service sichert Ihnen auf Jahre Qualität, Messgenauigkeit und Werterhaltung der METTLER TOLEDO Produkte. Verlangen Sie bitte genaue Unterlagen über unser attraktives Service-Angebot. Vielen Dank. *11780853* Technische Änderungen und Änderungen im Lieferumfang des Zubehörs vorbehalten...
