Inhaltszusammenfassung für Mettler Toledo BD6000

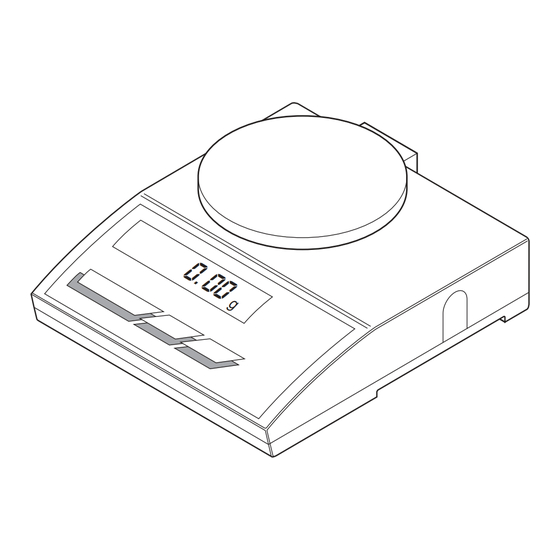

- Seite 1 Bedienungsanleitung METTLER TOLEDO BD-Waagen...
- Seite 2 Inbetriebnahme Auspacken, Lieferumfang Lieferumfang besteht aus: • BD-Waage, • Waagschale, bei BD6000 fest montiert, • Netzadapter, • Bedienungsanleitung. Aufsetzen der Waagschale Bei BD6000 Verpackungsmaterial unter der Waagschale entfer- nen. Waagschale ist montiert. Bei BD202 Transportsicherung entfernen Arretierungsschraube (1) lösen. Transportsicherung (2) herausziehen.
-
Seite 3: Anschliessen Des Netzadapters
Inbetriebnahme Anschliessen des Netzadapters Netzadapter an der Rückseite der Waage einstecken. Netzadapter ans Netz anschliessen. Einbauen der Batterien 1. Runde Waagschale abheben, rechteckige bleibt fest montiert. 2. Waage umdrehen. 3. Batteriefachabdeckung in Pfeilrichtung wegschie- ben. 4. Batteriehalterung herausnehmen. – 5. 8 Monozellen so einlegen, dass die Pole Plus (+) und Minus (-) mit den Angaben in der Halterung übereinstimmen. -
Seite 4: Bedienung
Bedienung Geräteübersicht (1) Waagschale rund oder eckig (2) Anzeigefeld (3) Tastenfeld Grün hinterlegt = kurz drücken Blau hinterlegt = lang drücken (4) Netzadapterbuchse (5) Typenschild (6) Diebstahlsicherungsvorrichtung (7) Abdeckung für RS-232-Buchse Bedienung BD-Waagen besitzen zwei Bedienebenen, den Wäge- modus und das Menü. Die Bedienung erfolgt im Wä- 2 Bedienebenen gemodus. - Seite 5 Bedienung (3) Menütaste Daten an einen Drucker senden. Dazu muss die RS- (kurz) 232-Schnittstelle (siehe Zubehör auf Seite 14) einge- baut sein. Im Menü: Menüpunkte auswählen Justieren, Einstieg ins Menü, Einstellungen speichern (lang) CAL/Menu Einschalten/Ausschalten Bei unbelasteter Waage drücken. 1. Alle Segmente der Anzeigeeinheit leuchten auf. 1.8.8.8.8.8.8 2.
- Seite 6 5 Minuten eingeschaltet sein. 2. Benötigtes Gewicht (siehe Zubehör auf Seite 14) zurechtlegen. BD202 200 g BD601 500 g BD1201 1000 g BD6000 4000 g 3. Waagschale völlig entlasten. gedrückt halten bis "CAL" erscheint. Taste CAL/Menu CAL/Menu -cal- loslassen. ---- 5.
-
Seite 7: Gewichtseinheit Umschalten
Bedienung Gewichtseinheit umschalten Voraussetzung Im Menü müssen für Einheit 1 und Einheit 2 unter- schiedliche Gewichtseinheiten ausgewählt sein. Umschalten Umschalten zwischen Einheit 1 und Einheit 2: 22.0 drücken. 0.78 Ist im Menü eine Funktion ausgewählt, kann zwischen Einheit 1, Einheit 2 und % oder Stückzahl umgeschal- tet werden. - Seite 8 Bedienung Zählen Voraussetzung Im Menü muss "F count" ausgewählt sein. Referenz setzen 1. Anzeige auf Null stellen. 2. Leeren Behälter auf die Waage stellen. drücken. seT 10 gedrückt halten, bis "SEt ..." angezeigt wird. 10 ist die voreingestellte Referenzstückzahl. • Durch Drücken von können die Referenz- stückzahlen 10, 20, 30, 50, 100 oder 5 gewählt werden.
- Seite 9 Bedienung Plus/Minus- und Prozentwägen Voraussetzung Im Menü muss "F 100%" ausgewählt sein. Sollgewicht setzen 1. Anzeige auf Null stellen. gedrückt halten, bis in der Anzeige "SEt seT 100 100%" erscheint. 3. Sollgewicht auflegen. 4. Mit bestätigen. Das Sollgewicht ist festgelegt. Das aktuelle Sollgewicht bleibt gespeichert, bis die Waage abgeschaltet oder die Eingabe verändert wird.
-
Seite 10: Bedienung Im Menü
Menü Übersicht Im Menü können Sie die Waage für Ihre speziellen Anforderungen konfigurieren. Mit der Taste können Sie die aktuellen Einstel- lungen der Menüpunkte abfragen (mit Raster hinter- legte Auswahlzeile). Die Menüpunkte "S…", "b…" und "P…" erscheinen nur bei eingebauter RS-232-Schnittstelle (siehe Zube- hör auf Seite 14). -
Seite 11: Werkseinstellungen
Menü Werkseinstellungen F no keine Funktion f NO Unit 1 g Einheit 1 in g uNIT 1 Unit 2 g Einheit 2 in g (ausser Kraft) uNIT 2 Int-2- mittlere Integrationszeit iNT-2- A.off - autom. Abschaltung nicht aktiv a.Off - S.Stb Übertragungsart: s.sTB... - Seite 12 Menü Einheit 2 (Unit 2) Ausser Taels können alle bei Einheit 1 aufgeführten UNIT 2 Einheiten auch als Einheit 2 ausgewählt werden. Integrationszeit Die Integrationszeit beeinflusst die Geschwindigkeit der Waage und die Reproduzierbarkeit der Werte. Mittlere Integrationszeit Maximale Integrationszeit Minimale Integrationszeit Einstellung Wäge- Reproduzier-...
- Seite 13 Fehlermeldungen Überlast å ∫ ∫ ∫ ∫ ∫ ç Unterlast å∫∫∫∫∫ç Hinweis Erscheint Über- oder Unterlastfehler beim Einschal- ten, Waage neu justieren. Keine Stabilität • beim Tarieren • beim Justieren • beim Auflegen des Referenzgewichtes für Zählen oder Prozentwägen Kein oder falsches Justiergewicht aufgelegt ➜...
-
Seite 14: Technische Daten
Technische Daten BD202 BD601 BD1201 BD6000 Ablesbarkeit 0,01 g 0,1 g 0,1 g Höchstlast 200 g 600 g 1200 g 6000 g Tarierbereich (subtr.) 0 … 200 g 0 … 600 g 0 … 1200 g 0 … 6000 g... - Seite 15 Zubehör (auf Bestellung) Bestell-Nr. Accu Pac (wieder aufladbare NiCd-Batterie) 590103 Tragkoffer 590116 Diebstahlsicherung 590101 RS-232-Schnittstelle 590102 RS-Kabel männlich/25 pin 210492 weiblich/25 pin 210491 weiblich/9 pin 210493 Verlängerungskabel Data I/O, 5 m 216152 MiniMettler-Stecker, lötbar 33930 Justiergewichte 200 g 216522 500 g 216524 1000 g 216526...
- Seite 16 Für eine gute Zukunft Ihres METTLER TOLEDO Produktes: METTLER TOLEDO Service sichert Ihnen auf Jahre Qualität, Messgenauigkeit und Werterhaltung der METTLER TOLEDO- Produkte. Verlangen Sie bitte genaue Unterlagen über unser attraktives Service-Angebot. Vielen Dank. *P709105* Technische Änderungen und Änderungen im Lieferumfang des Zubehörs vorbehalten...
